Bài kiểm thử độ trễ vòng lặp âm thanh đo lường độ trễ "trọn vòng", từ khi bắt đầu phát tín hiệu đến khi nhận được âm thanh đã ghi. Mặc dù bài kiểm thử này không cho phép tách riêng các phép đo độ trễ trong quá trình phát và ghi của hệ thống, nhưng nó cho thấy rõ hiệu suất độ trễ tổng thể của hệ thống trên một số cặp thiết bị.
Độ trễ vòng lặp được đo bằng cách tạo tín hiệu trên thiết bị đầu ra và ghi lại tín hiệu đó trên thiết bị đầu vào được ghép nối. Tín hiệu được tạo là một tập hợp các tiếng ồn có thể được nhận dạng bằng bài kiểm thử và được dùng để xác định chính xác thời điểm bắt đầu tín hiệu.
Đường dẫn độ trễ
Bài kiểm thử độ trễ vòng lặp âm thanh đo lường độ trễ của 3 tuyến đường, như minh hoạ trong Hình 1:
Loa/Micrô: Tín hiệu loa tích hợp được ghi lại bằng micrô tích hợp. Bạn phải kiểm thử đường dẫn này trên các thiết bị cầm tay, chẳng hạn như điện thoại và máy tính bảng, và không bắt buộc đối với các thiết bị không cầm tay, chẳng hạn như đồng hồ, TV, ô tô và tủ lạnh.
Giắc cắm tai nghe: Tín hiệu được định tuyến bằng phích cắm vòng lặp từ đầu ra đến đầu vào của giắc cắm tai nghe tương tự 3,5 mm.
- USB: Tín hiệu được định tuyến thông qua bộ chuyển đổi tai nghe tương tự sang USB có phích cắm vòng lặp hoặc giao diện âm thanh USB có giắc cắm đầu ra được kết nối với giắc cắm đầu vào. Bạn chỉ cần đạt được giá trị đạt cho một trong các tuyến đường USB là đủ để đạt. Tuyến đường này có thể không dùng được cho một số thiết bị Android, chẳng hạn như TV và ô tô.
Bảng điều khiển kiểm thử
Bảng điều khiển Audio Loopback Latency Test (Kiểm thử độ trễ vòng lặp âm thanh) bao gồm các phần sau, như minh hoạ trong Hình 1.

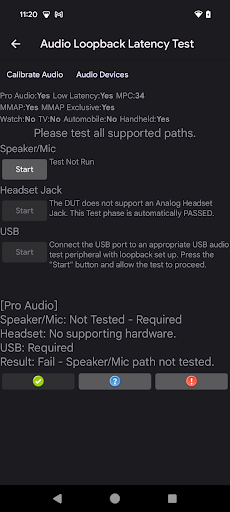

Hình 1. Bảng điều khiển kiểm thử độ trễ vòng lặp âm thanh.
Tiện ích hỗ trợ
Người dùng cần chạy các tiện ích sau trước khi bắt đầu kiểm thử:
Calibrate Audio (Hiệu chỉnh âm thanh): Để phân tích hiệu quả âm thanh đã ghi, bạn cần tạo tín hiệu đầu ra ở mức phù hợp. Calibrate Audio (Hiệu chỉnh âm thanh) sẽ gọi bảng điều khiển Audio Loopback Calibration (Hiệu chỉnh vòng lặp âm thanh), dùng để đảm bảo mức tín hiệu phù hợp.
Audio Devices (Thiết bị âm thanh): Bắt đầu một hộp thoại hiển thị tất cả thiết bị âm thanh được DUT hỗ trợ và kết nối với DUT. Xem bảng điều khiển Audio Devices (Thiết bị âm thanh) để biết thêm thông tin.
Hình 2. Tiện ích hỗ trợ kiểm thử độ trễ vòng lặp âm thanh.
Phần cấu hình DUT
Phần này hiển thị thông tin về cấu hình của DUT như minh hoạ trong Hình 1. Các thuộc tính cấu hình sau đây xác định một phần tiêu chí đạt:
Pro Audio (Âm thanh chuyên nghiệp): DUT khai báo cờ Pro Audio (Âm thanh chuyên nghiệp) cho biết rằng DUT hỗ trợ hiệu suất và các tính năng âm thanh ở cấp Professional (Chuyên nghiệp), chẳng hạn như hỗ trợ MIDI.
Low Latency (Độ trễ thấp): DUT khai báo cờ Low Latency (Độ trễ thấp) cho biết rằng DUT hỗ trợ độ trễ tối đa thấp cho quá trình phát và ghi âm thanh.
MPC: Cấp Media Performance Class (Lớp hiệu suất nội dung nghe nhìn) do DUT khai báo.
MMAP: DUT hỗ trợ phát âm thanh ở chế độ MMAP.
MMAP Exclusive: DUT hỗ trợ phát ở chế độ độc quyền MMAP.
Watch (Đồng hồ): DUT được xác định là đồng hồ.
TV: DUT được xác định là TV.
Automobile (Ô tô): DUT được xác định là ô tô.
Handheld (Cầm tay): DUT được xác định là thiết bị cầm tay, tức là điện thoại hoặc máy tính bảng.
Phần kiểm thử
Đối với mỗi tuyến đường, phần kiểm thử chứa 2 phần tử:
- Start (Bắt đầu): Thực thi phần kiểm thử. Nút này được bật khi xác định rằng DUT hỗ trợ một tuyến đường hiện có nhất định.
- Instruction/process/status text (Văn bản hướng dẫn/quy trình/trạng thái): Hiển thị hướng dẫn bật phần kiểm thử, trạng thái của phần kiểm thử trong khi đang chạy và kết quả của phần kiểm thử khi hoàn tất.
| Phần | Mô tả |
|---|---|
| Kiểm thử loa và micrô | Start (Bắt đầu) được bật trừ phi DUT không hỗ trợ loa nội bộ hoặc micrô nội bộ, như trong thiết bị TV hoặc ô tô. |
| Kiểm thử giắc cắm tai nghe | Start (Bắt đầu) được bật nếu DUT hỗ trợ giắc cắm tai nghe tương tự VÀ phích cắm vòng lặp âm thanh được cắm vào giắc cắm tai nghe tương tự 3,5 mm trên DUT. |
| Kiểm thử USB | Start (Bắt đầu) được bật nếu DUT hỗ trợ kết nối âm thanh USB VÀ thiết bị âm thanh USB được kết nối. |
| Kết quả | Hiển thị kết quả cho bài kiểm thử tổng thể. |
Quy trình kiểm thử
Đối với mỗi tuyến đường được hỗ trợ, hãy làm như sau:
- Kết nối thiết bị ngoại vi vòng lặp thích hợp cho các bài kiểm thử tai nghe tương tự và USB. Đối với bài kiểm thử loa và micrô, hãy đặt DUT trên một bề mặt phẳng trong phòng yên tĩnh. Các thiết bị ngoại vi bắt buộc được liệt kê trong Thiết bị ngoại vi âm thanh của Trình xác minh CTS.
- Chạy Tiện ích hỗ trợ.
- Chạy phần kiểm thử bằng cách nhấn vào Start.
Khi bài kiểm thử cho mỗi phần kiểm thử hoàn tất, phần Results (Kết quả) sẽ cập nhật để phản ánh trạng thái kiểm thử tổng thể.
Khi tất cả các tuyến đường bắt buộc được kiểm thử và mỗi bài kiểm thử đáp ứng tiêu chí về độ trễ cho tuyến đường đó như được chỉ định trong CDD, PASS (ĐẠT) sẽ được bật.
