CTS Doğrulayıcı ses çevre birimleri

CTS Verifier ses testleri için aşağıdaki ses çevre birimlerinin bağlı olması gerekir:

• 3,5 mm analog mikrofonlu kulaklık
• Ses loopback fişi
• USB'den analoğa kulaklık adaptörü
• USB ses arayüzü
• Çok kanallı USB ses çevre birimleri
• MIDI çevre birimleri

3,5 mm analog mikrofonlu kulaklık

Analog kulaklık fişi algılamayı, ses sinyali oynatmayı ve satır içi medya aktarım düğmelerini (sesi açma, sesi kapatma ve kulaklık kancası veya medya aktarımı) doğrulayan testler için 4 iletkenli, 3,5 mm telefon fişli Android uyumlu bir analog kulaklık gerekir. Bu kulaklıklar yaygın olarak bulunur ve genellikle Android İçin Üretilmiştir terimiyle tanımlanır. Bununla birlikte, birçok standart 4 iletkenli analog kulaklık da uyumludur.

Örnek bir kulaklık ve fiş aşağıdaki resimlerde gösterilmiştir:

Şekil 1. Android uyumlu analog mikrofonlu kulaklık örneği.

Şekil 2. Örnek 4 iletkenli, 3,5 mm analog telefon fişi.

Ses loopback fişi

Ses geri döngü fişi, 3,5 mm analog kulaklık jakından gelen sinyali kulaklık jakındaki girişe geri yönlendiren elektronik bileşenler içerir. Bu, analog bir kulaklığı taklit eder. Bu nedenle, çıkıştan girişe mükemmel bir loopback rotası olsa da test edilen cihazda bu şekilde görünür.

Devre şeması ve üretici bağlantısı için Ses loopback fişi sayfasına bakın.

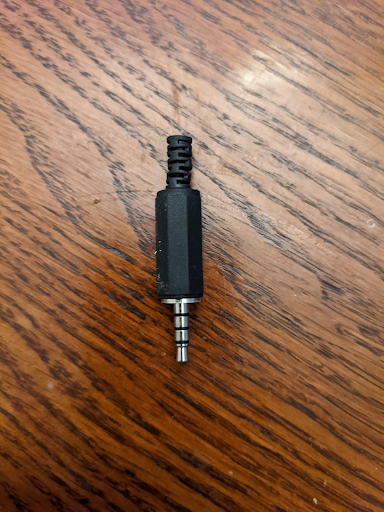

Şekil 3. Ses geri döngü fişi.

Analog loopback için kalibre etme

3,5 mm kulaklık jakındaki çıkışın ses seviyesi, genellikle test edilen cihazın yan tarafında bulunan ses düğmeleriyle kontrol edilir. 3, 5 mm mikrofonlu kulaklık jakı ve ses loopback fişi için uygun bir seviye ayarlamak üzere aşağıdakileri yapın:

1. Söz konusu CTS Verifier testini başlatın.
2. Analog geri döngü fişini 3,5 mm analog kulaklık jakına takın.
3. Ses geri döngüsü kalibrasyon panelini açın ve oynatma işlemini başlatın.
4. Seviyeyi, Ses Geri Döngüsü Kalibrasyon paneli'nde belirtildiği şekilde ayarlamak için DUT'taki ses düğmelerini kullanın.

USB - analog kulaklık adaptörü

USB-analog kulaklık adaptörü, USB dijital ses sinyalini standart bir analog kulaklık jakıyla uyumlu bir sinyale dönüştürür. Adaptör genellikle analog kulaklığa veya analog mikrofonlu kulaklığa bağlanır. Bu anlamda, bazı test edilen cihazlarda bulunan 3,5 mm analog kulaklık jakına eşdeğerdir. Ancak sistemdeki veri rotası farklıdır ve ayrı olarak test edilmesi gerekir.

3,5 mm'lik analog kulaklık jakında olduğu gibi, geri döngü gerektiren tüm testler için adaptördeki analog jaka bir ses geri döngü fişi bağlanmalıdır. Ayrıca, analog cihaz (veya ses geri döngü adaptörü) bağlanana kadar USB-analog kulaklık adaptörü, DUT'a USB bağlantısı oluşturmaz.

Bazı USB adaptörleri CTS Verifier ile çalışmaz. Test edilen adaptörlerin listesi için USB ses adaptörü önerisi başlıklı makaleyi inceleyin.

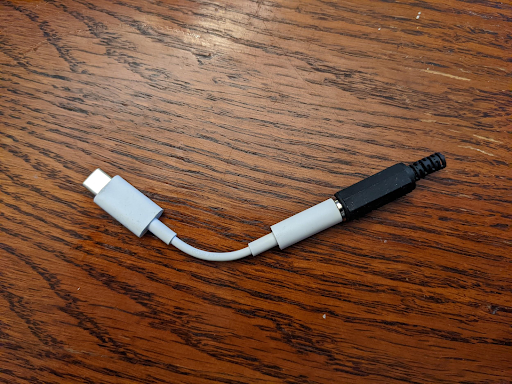

Şekil 4. USB-analog kulaklık adaptörüne bağlı ses loopback fişi.

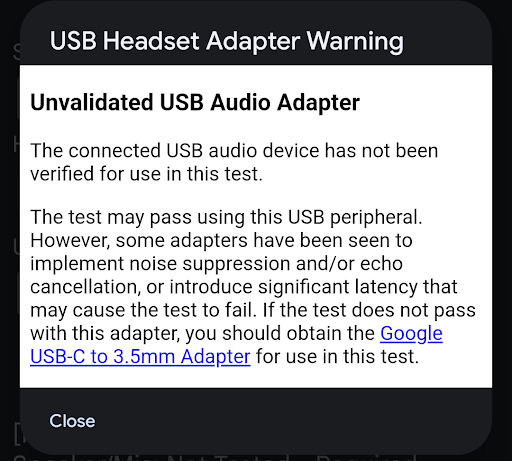

Şekil 5. USB kulaklık adaptörü uyarısı.

Bağlı çevre birimi, testi geçmek için yeterli olabilir. Ancak bazı adaptörler gürültü bastırma veya yankı giderme özelliklerini kullanır ya da teste neden olabilecek ek gecikme (30-40 ms) oluşturur. Test bu adaptörle başarılı olmazsa Google USB-C Dijital - 3, 5 mm adaptörünü kullanın.

USB-analog kulaklık geri döngüsü için kalibre etme

USB ses bağlantı noktasındaki çıkışın ses seviyesi, genellikle test edilen cihazın yan tarafında bulunan ses düğmeleriyle kontrol edilir. 3, 5 mm kulaklık jakı ve ses geri döngü fişi için uygun bir seviye ayarlamak üzere aşağıdakileri yapın:

1. CTS Doğrulayıcı testini başlatın.
2. USB-analog kulaklık adaptörünü ve ses geri döngü fişini DUT'un USB bağlantı noktasına takın.
3. Ses kalibrasyonu panelini ve oynatma işlemini başlatın.
4. Ses kalibrasyon paneli'nde belirtildiği gibi seviyeyi ayarlamak için DUT'taki ses düğmelerini kullanın.

USB ses arayüzü

USB ses arayüzü, çeşitli giriş ve çıkışlara sahip harici bir cihazdır. Bu çevre birimleri genellikle müzik amaçlı kullanıma yöneliktir.

Ticari olarak sunulan arayüz cihazlarının çeşitliliği ve stok durumunun sürekli değişmesi nedeniyle CTS Verifier, arayüz cihazının belirli bir marka ve modelini belirtmez. Belirli bir USB arayüzünün test için uygun olup olmadığını belirlemeniz gerekir.

Ek donanım gerekir

Bu bölümde, USB ses arayüzü çevre birimiyle birlikte gereken ek donanımlar listelenmektedir.

Optik ara bağlantı kabloları

Çıkışları USB girişlerine bağlamak için 1/4 inç - 1/4 inç erkek yama kabloları kullanın.

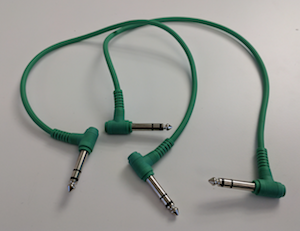

Şekil 6. Optik ara bağlantı kabloları.

USB çevre birimi kablosu

USB çevre birimi kablosu (genellikle çevre birimiyle birlikte gelir), USB ses çevre birimini ana cihaza bağlar.

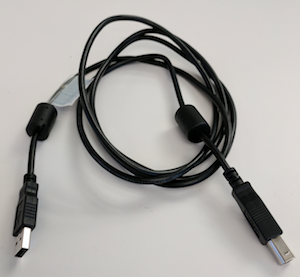

Şekil 7. USB çevre birimi kablosu

USB "On the Go" (OTG) adaptörü

Çevre birimini Android destekli cihaza fiziksel olarak bağlamak ve Android destekli cihaza ana makine rolünü üstlenmesini belirtmek için bir USB "On The Go" (OTG) adaptörü gerekir.

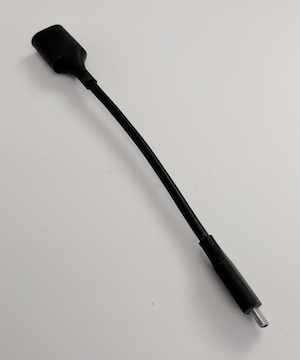

Şekil 8. USB OTG adaptörü

Ses loopback için yapılandırma

Aşağıdaki şekillerde USB ses arayüzü yapılandırmaları gösterilmektedir:

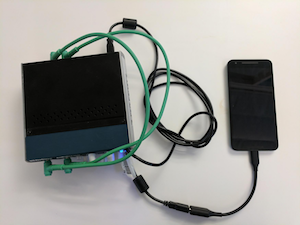

9.şekil Android destekli bir cihaza bağlı, loopback özellikli USB ses arayüzü.

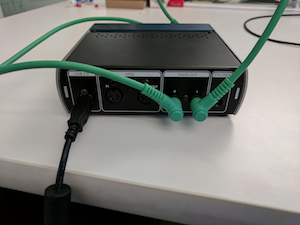

Şekil 10. USB ses arayüzünün arkasındaki bağlantılar.

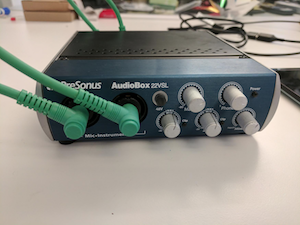

Şekil 11. USB ses arayüzünün ön tarafındaki bağlantılar.

USB ses arayüzü için kalibre etme

USB ses bağlantı noktasındaki çıkışın ses seviyesi, ses düğmeleri (DUT'un yan tarafında bulunur) ve USB ses arayüzündeki kontroller tarafından kontrol edilir. Bu kontroller genellikle her giriş için bir seviye kontrolü ve giriş jaklarından gelen sinyalin göreceli seviyesini ve USB ses girişinden gelen sinyali belirten bir miks kontrolü içerir.

USB ses arayüzü için uygun bir seviye ayarlamak üzere aşağıdakileri yapın:

1. Ses bağlantı kablolarını kullanarak ilk giriş jakını ilk çıkış jakına bağlayın. Bunlardan biri veya her ikisi 1 ya da Sol olarak etiketlenmiş olabilir.
2. 2 veya Sağ olarak etiketlenmiş olabilecek ikinci kanal girişleri veya çıkışları için işlemi tekrarlayın.
3. Birinci girişi ikinci çıkışa ve ikinci çıkışı birinci girişe bağlayarak giriş ve çıkışları çapraz bağlamayın.
4. USB ses arayüzündeki her iki giriş seviyesini de en düşük değere ayarlayın.
5. USB arayüzünde varsa geri bildirimi önlemek için miks kontrolünü yalnızca Oynatma olarak ayarlayın.
6. USB ses arayüzünde Monitör düğmesi varsa çıkış ses seviyesini kontrol etmek için bu düğmeyi tam ses seviyesine ayarlayın.
7. CTS Doğrulayıcı testini başlatın.
8. Ses kalibrasyonu panelini ve oynatma işlemini başlatın.
9. Seviyeyi maksimum düzeye ayarlamak için DUT'taki ses düğmelerini kullanın.
10. En iyi sinyal-gürültü oranını elde etmek için Ses kalibrasyon panelinde belirtildiği gibi seviyeyi ayarlamak üzere USB ses arayüzündeki giriş seviyesi kontrollerini kullanın.

Çok kanallı USB ses çevre birimleri

Çok kanallı giriş ve çok kanallı çıkış testleri, çok kanallı USB ses donanımı, loopback karıştırma veya anahtar cihazları ve breakout kabloları kullanarak 4 kanallı yakalama ve 8 kanallı (Quad, 5.1 ve 7.1) çıkış maskelerini doğrular.

4 kanallı giriş donanımı ve kabloları

4 kanallı girişi test etmek için (ses veri yolları USB 4 kanallı giriş testi) 4 girişli/4 çıkışlı bir USB ses arayüzü ve her çıkış kanalını ilgili giriş kanalına geri bağlayacak kablolar gerekir:

• 1. seçenek: Zoom AMS-44 (4 girişli/4 çıkışlı USB ses arayüzü)

  • Zoom AMS-44 (Amazon'da) veya Zoom AMS-44 (AliExpress'te)
  • Y ayırıcı kablolar: A ve B stereo çıkışlarını 1-4 mono girişlerine bölmek için iki adet 3,5 mm stereo - çift 6,35 mm (1/4 inç) mono Y ayırıcı kablo.



  Şekil 12. Zoom AMS-44 ve Y ayırıcı kablolar.

• 2. seçenek: Focusrite Scarlett 4i4 (4. nesil, 4 girişli/4 çıkışlı USB ses arayüzü)

  • Focusrite Scarlett 4i4 (Sweetwater'da)
  • Bağlantı kabloları: Dört adet 6,35 mm (1/4 inç) erkek-erkek kablo

8 kanallı çıkış donanımı, mikserler ve kablolar

8 kanallı çıkışı test etmek için (ses veri yolları USB çok kanallı test) 7.1 kanallı bir USB ses adaptörü ve sekiz ayrı çıkış kanalını tekrar stereo girişe yönlendirmek için bir ses karıştırıcı veya anahtarlayıcı gerekir:

• 7.1 kanallı USB ses adaptörü:
  • Vantec USB harici 7.1 kanallı ses adaptörü (Amazon'da): Quad, 5.1 ve 7.1 çıkış maskelerini yerel olarak bildiren, sınıfa uyumlu bir adaptör.
  • Kablolar:
    • Vantec çıkışlarını mikser veya anahtarlayıcı girişlerine bağlamak için dört adet 3,5 mm stereo yardımcı kablo.
    • Karışık stereo çıkışı tekrar Vantec stereo hat girişine yönlendirmek için bir adet 3,5 mm stereo - çift mono çıkış Y kablosu.

• Stereo ses karıştırıcı veya anahtar (birini seçin):

  • 1. seçenek (Aktif mikser - önerilir): 6 yollu stereo ses karıştırıcı

    • 6 yollu stereo ses mikseri (eBay'de), 6 yollu stereo ses mikseri (AliExpress'te) veya 6 yollu stereo ses mikseri (Amazon'da)
    • DC güç kaynağı: Aktif mikserler genellikle standart 5, 5 mm dış çap × 2, 1 mm iç çap merkez pozitif silindir konnektörlü (ör. B&H, Amazon veya Electronix Express'te) 5 V ila 24 VDC (genellikle 12 VDC, ≥ 500 mA) güç kaynağı gerektirir.



    Şekil 13. Vantec 7.1 USB adaptörle etkin 6 yönlü stereo mikser bağlantısı.

  • 2. seçenek (Manuel anahtar): 4 kanallı ses anahtarı

    • Cubilux 4 kanallı çift yönlü ses anahtarı (Amazon'da)



    Şekil 14. Vantec 7.1 USB adaptörle manuel 4 kanallı ses anahtarlayıcı bağlantısı.

Ayrıntılı kablo şemaları ve adım adım kalibrasyon talimatları için Çok kanallı giriş ve çok kanallı çıkış testleri başlıklı makaleyi inceleyin.

MIDI çevre birimleri

CTS Verifier MIDI testleri, Müzik Enstrümanı Dijital Arayüzü (MIDI) sisteminin USB MIDI, Bluetooth LE (BLE) MIDI ve sanal MIDI arayüzlerinde beklendiği gibi çalıştığını doğrular. Kullandığınız Android sürümü için aşağıdaki bölümlerde yer alan çevre birimi koşullarını uygulayın.

Gerekli çevre birimleri (Android 16 veya sonraki sürümler)

Android 16 veya sonraki sürümlerde CTS-V MIDI testlerini çalıştırmadan önce aşağıdaki çevre birimlerine sahip olmanız gerekir:

• İlgili loopback kablolarına sahip bir USB MIDI (ör. standart 5 pimli DIN MIDI kablosuyla Presonus Audio Box 96)
• 2, 5 mm MIDI TRS kablosu ile CME WIDI Jack gibi ilişkili kabloları olan bir Bluetooth MIDI

İlişkili loopback kablolarına sahip MIDI çevre birimlerine örnekler aşağıdaki şekillerde gösterilmiştir:

15. şekil. MIDI G/Ç bağlantı noktaları olan bir USB ses arayüzünün ön kısmı.

Şekil 16. MIDI G/Ç bağlantı noktaları olan bir USB ses arayüzünün arkası.

Şekil 17. Standart 5 pimli DIN MIDI kablosu.

Şekil 18. 5 pimli DIN'e sahip bir Bluetooth MIDI arayüzü.

Şekil 19. Loopback özellikli bir Bluetooth MIDI arayüzü.

Gerekli çevre birimleri (Android 15 veya önceki sürümler)

Android 15 veya önceki sürümlerde CTS-V MIDI testlerini çalıştırmadan önce ilişkili loopback kablolarına sahip bir MIDI çevre biriminiz olmalıdır. Aşağıdaki şekillerde, ilişkili geri döngü kablolarına sahip MIDI çevre birimi örnekleri gösterilmektedir:

Şekil 20. MIDI G/Ç bağlantı noktaları olan bir USB ses arayüzünün ön kısmı.

Şekil 21. MIDI G/Ç bağlantı noktaları olan bir USB ses arayüzünün arkası.

Şekil 22. Standart 5 pimli DIN MIDI kablosu.

Şekil 23. Yamaha MD-BT01 veya Roland WM-1 gibi bir Bluetooth MIDI arayüzü.
