CTS 驗證器音訊周邊裝置

CTS 驗證工具音訊測試需要連接下列音訊周邊裝置：

3.5 公釐類比耳機

如要測試類比耳機插頭偵測、音訊訊號播放和內嵌媒體傳輸按鈕 (「調高音量」、「調低音量」和「耳機掛鉤」或「媒體傳輸」)，必須使用與 Android 相容的類比耳機，且耳機須配備 4 導體 3.5 公釐耳機插頭。這類耳機隨處可見，通常會標示「專為 Android 打造」，但許多標準的 4 導體類比耳機也相容。

下圖為耳機和插頭範例：

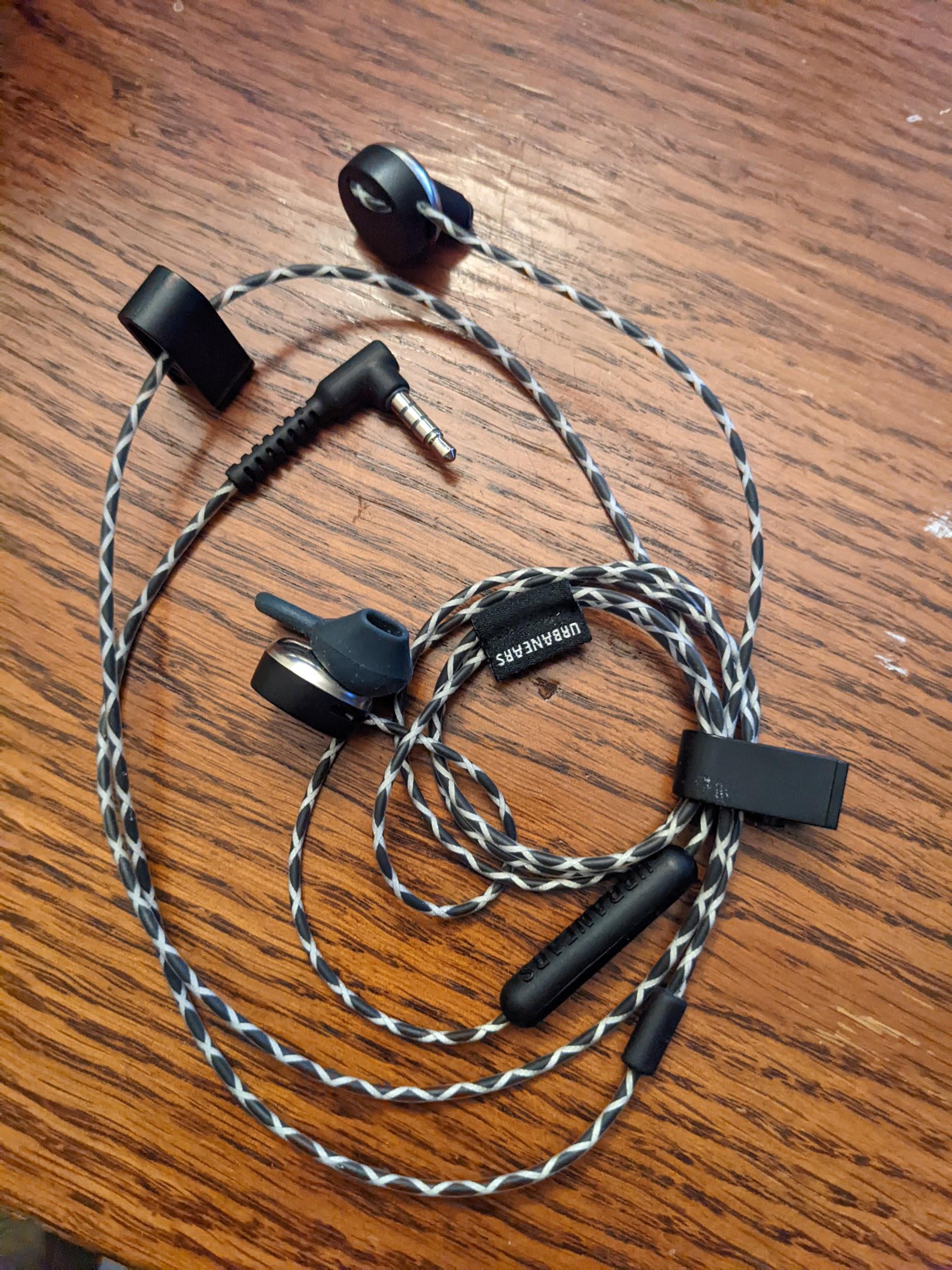

類比耳機範例

圖 1. 與 Android 相容的類比耳機範例。

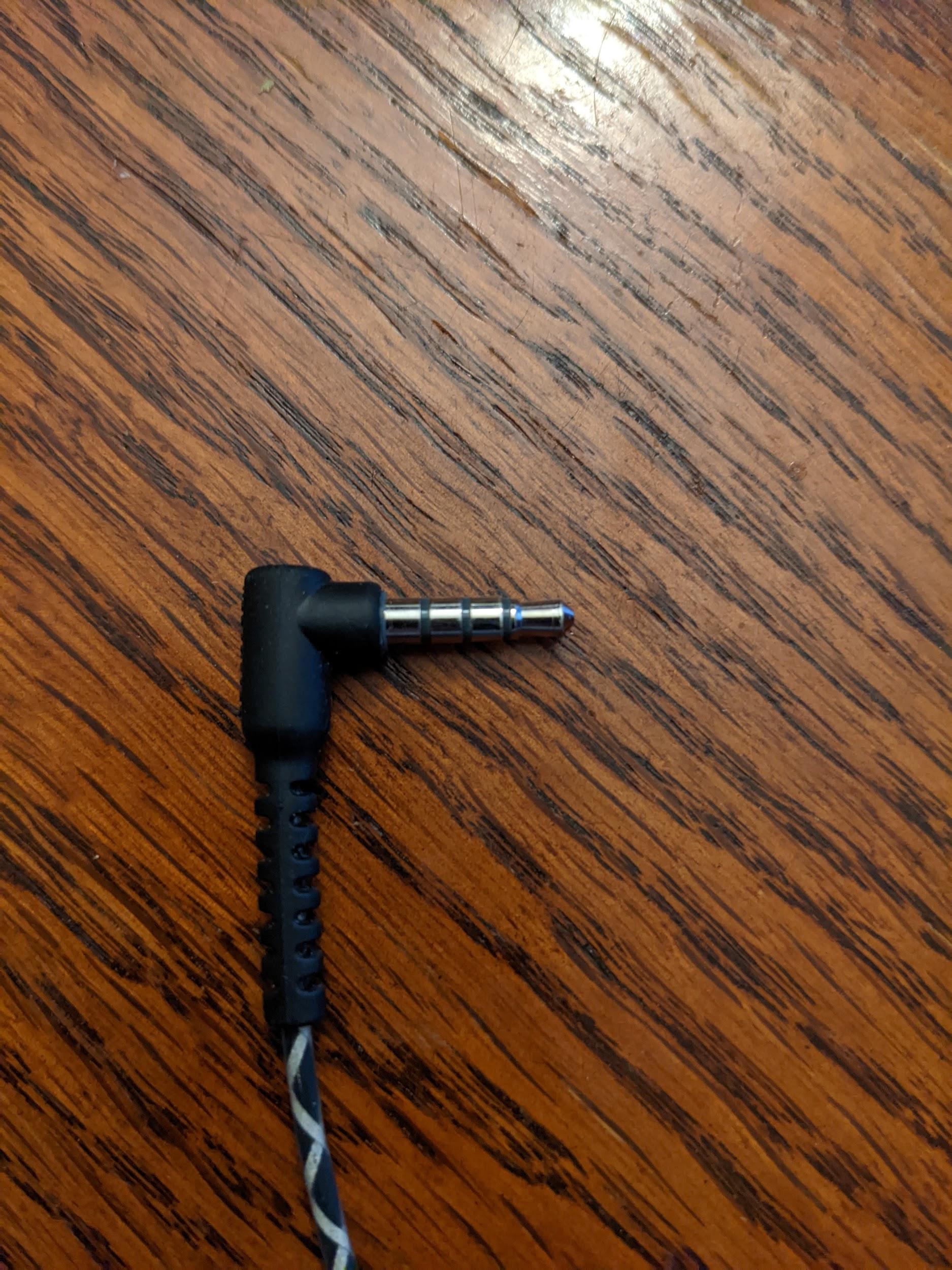

3.5 公釐類比手機插頭範例

圖 2. 4 導體 3.5 公釐類比電話插頭範例。

音訊迴路插頭

音訊回送插頭包含電子元件，可將來自 3.5 公釐類比耳機插孔的訊號，路由回耳機插孔的輸入端。這會模擬類比耳機，因此 DUT 會看到這種耳機，但從輸出到輸入的迴圈路徑完美。

如需電路圖和製造商連結，請參閱「音訊回送插頭」。

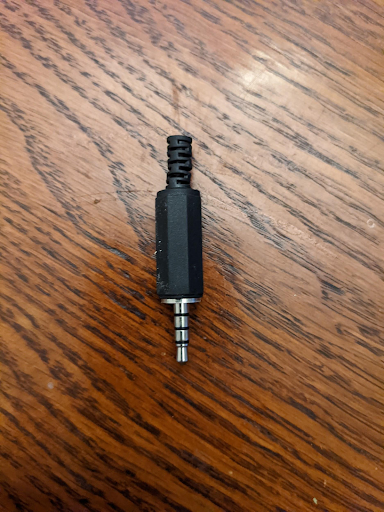

音訊迴路插頭

圖 3. 音訊迴圈插頭。

校正類比回送

3.5 公釐耳機插孔的輸出音量由音量鍵控制，通常位於 DUT 側邊。如要為 3.5 公釐耳機插孔和音訊回送插頭設定適當的音量，請按照下列步驟操作：

  1. 啟動有問題的 CTS 驗證工具測試。
  2. 將類比迴路插頭插入 3.5 公釐類比耳機插孔。
  3. 啟動音訊回送校正面板，並開始播放程序。
  4. 使用 DUT 上的音量鍵，將音量調整至「音訊迴路校正」面板中指定的音量。

USB 轉類比耳機轉接器

USB 轉類比耳機轉接器可將 USB 數位音訊訊號轉換為與標準類比耳機插孔相容的訊號。轉接器通常會連接到類比耳機或類比耳罩式耳機。就這方面而言，這相當於某些 DUT 上的 3.5 公釐類比耳機插孔。不過，系統中的資料路徑不同，因此必須分開測試。

與 3.5 公釐類比耳機插孔一樣，音訊回送插頭必須連接到轉接器的類比插孔，才能進行任何需要回送的測試。此外，在連接類比裝置 (或音訊迴路配接器) 之前，USB 至類比耳機轉接器不會導致 DUT 建立 USB 連線。

部分 USB 轉接頭無法與 CTS 驗證工具搭配使用。如需經過測試的轉接器清單，請參閱「USB 音訊轉接器建議」。

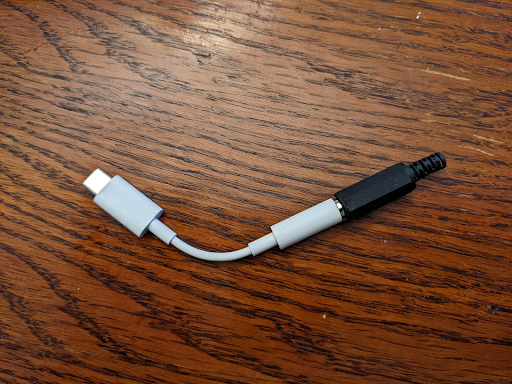

USB 轉類比耳機轉接器

圖 4. 音訊回送插頭連接到 USB 轉類比耳機轉接器。

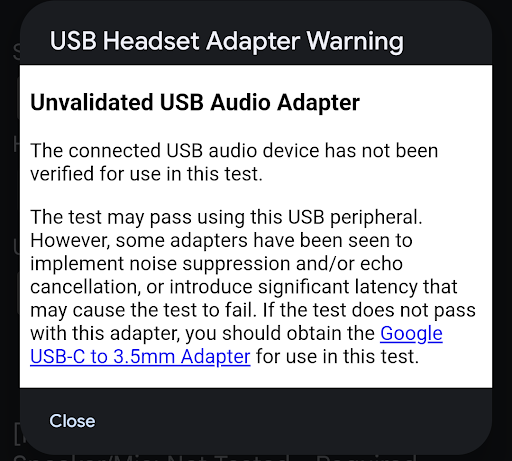

USB 耳機轉接頭警告

圖 5. USB 耳機轉接頭警告。

連接的周邊裝置可能足以通過測試。不過，部分轉接器會實作雜訊抑制或消除回音功能，或造成額外延遲 (30 至 40 毫秒)，導致測試失敗。如果使用該轉接頭無法通過測試，請改用 Google USB-C 數位轉 3.5 公釐轉接頭。

校正 USB 轉類比耳機回送

USB 音訊連接埠的輸出音量由音量按鈕控制，通常位於待測裝置側邊。如要為 3.5 公釐耳機插孔和音訊迴路插頭設定適當的音量，請按照下列步驟操作：

  1. 啟動 CTS 驗證工具測試。
  2. 將 USB 轉類比耳機轉接器和音訊迴路插頭插入 DUT 的 USB 連接埠。
  3. 啟動「Audio calibration」面板，並開始播放程序。
  4. 使用 DUT 上的音量鍵，將音量調整至「音訊校正面板」中指定的音量。

USB 音訊介面

USB 音訊介面是指具有各種輸入和輸出功能的外部裝置。這類周邊裝置通常用於音樂用途。

由於市面上有各種介面裝置，且供應情況不斷變化，因此 CTS 驗證器不會指定介面裝置的特定廠牌和型號。您必須判斷指定的 USB 介面是否適用於測試。

需要額外硬體

本節列出 USB 音訊介面周邊裝置所需的其他硬體。

跳線

使用 1/4 英寸對 1/4 英寸公接頭跳線，將輸出端連接到 USB 的輸入端。

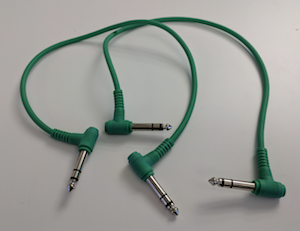

跳線

圖 6. 插線電纜。

USB 周邊裝置傳輸線

USB 周邊裝置傳輸線 (通常隨附於周邊裝置) 會將 USB 音訊周邊裝置連接至主機裝置。

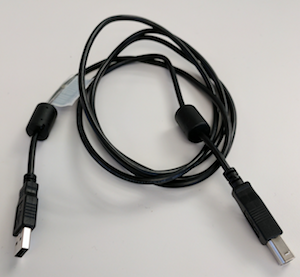

USB 周邊裝置連接線

圖 7. USB 周邊裝置傳輸線。

USB「On the Go」(OTG) 轉接頭

如要將周邊裝置實體連接至 Android 裝置，並指示 Android 裝置擔任主機角色，必須使用 USB「On The Go」(OTG) 轉接頭。

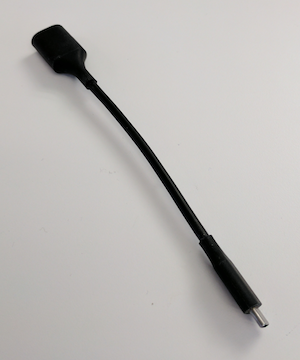

USB OTG 轉接器

圖 8. USB OTG 轉接器。

設定音訊迴路

下圖顯示 USB 音訊介面設定：

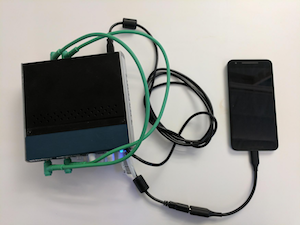

具備回送功能的 USB 音訊介面

圖 9.USB 音訊介面 (具備回送功能)，已連接至 Android 裝置。

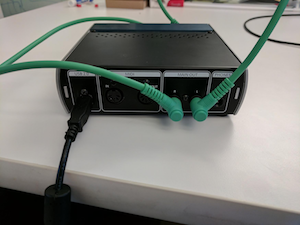

USB 音訊介面背面

圖 10. USB 音訊介面背面的連接埠。

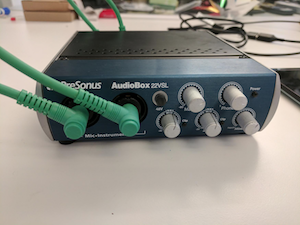

USB 音訊介面正面

圖 11. USB 音訊介面正面的連接埠。

校正 USB 音訊介面

USB 音訊連接埠的輸出音量，由音量按鈕 (位於待測裝置側邊) 和 USB 音訊介面本身的控制項控制。這些控制項通常包括每個輸入端的音量控制項，以及指定輸入插孔訊號和 USB 音訊輸入訊號相對音量的混音控制項。

如要為 USB 音訊介面設定適當的音量，請按照下列步驟操作：

  1. 使用音訊連接線，將第一個輸入插孔連接至第一個輸出插孔。其中一或兩個可能標有 1 或 Left。
  2. 對第二個聲道輸入或輸出端重複上述步驟，這些端子可能標示為「2」或「Right」。
  3. 請勿將第一個輸入端連接至第二個輸出端，並將第二個輸出端連接至第一個輸入端，以免輸入端和輸出端交叉連接。
  4. 將 USB 音訊介面上的兩個輸入音量都設為最低值。
  5. 如果 USB 介面上有混音控制項，請將其設為「Playback」，以免發生回音。
  6. 如果 USB 音訊介面有「Monitor」旋鈕，請將音量調到最大，以便控制輸出音量。
  7. 啟動 CTS 驗證器測試。
  8. 啟動「音訊校正」面板，然後開始播放程序。
  9. 使用待測裝置的音量鍵，將音量調到最大。
  10. 使用 USB 音訊介面上的輸入音量控制項調整音量，如「音訊校正面板」所述，確保訊號雜訊比達到最佳狀態。

多聲道 USB 音訊周邊裝置

多聲道輸入和多聲道輸出測試：使用多聲道 USB 音訊硬體、回送混音或切換裝置，以及分接線，驗證 4 聲道擷取和 8 聲道 (Quad、5.1 和 7.1) 輸出遮罩。

4 聲道輸入硬體和線材

測試 4 聲道輸入 (audio 資料路徑 USB 4-channel input test) 時，需要 4 進/4 出的 USB 音訊介面和纜線，將每個輸出聲道迴路接回對應的輸入聲道：

8 聲道輸出硬體、混音器和傳輸線

如要測試 8 聲道輸出 (音訊資料路徑 USB 多聲道測試)，需要 7.1 聲道 USB 音訊轉接器和音訊混音器或切換器，將八個獨立輸出聲道轉回立體聲輸入：

如需詳細接線圖和校正步驟說明，請參閱「多聲道輸入和多聲道輸出測試」。

MIDI 周邊裝置

CTS 驗證工具 MIDI 測試會驗證樂器數位介面 (MIDI) 系統在 USB MIDI、藍牙 LE (BLE) MIDI 和虛擬 MIDI 介面中是否正常運作。請根據您的 Android 版本，按照下列各節的周邊裝置規定操作。

必要周邊裝置 (Android 16 以上版本)

在 Android 16 以上版本執行 CTS-V MIDI 測試前，必須備妥下列周邊裝置：

下圖顯示 MIDI 周邊裝置和相關迴路電纜的範例：

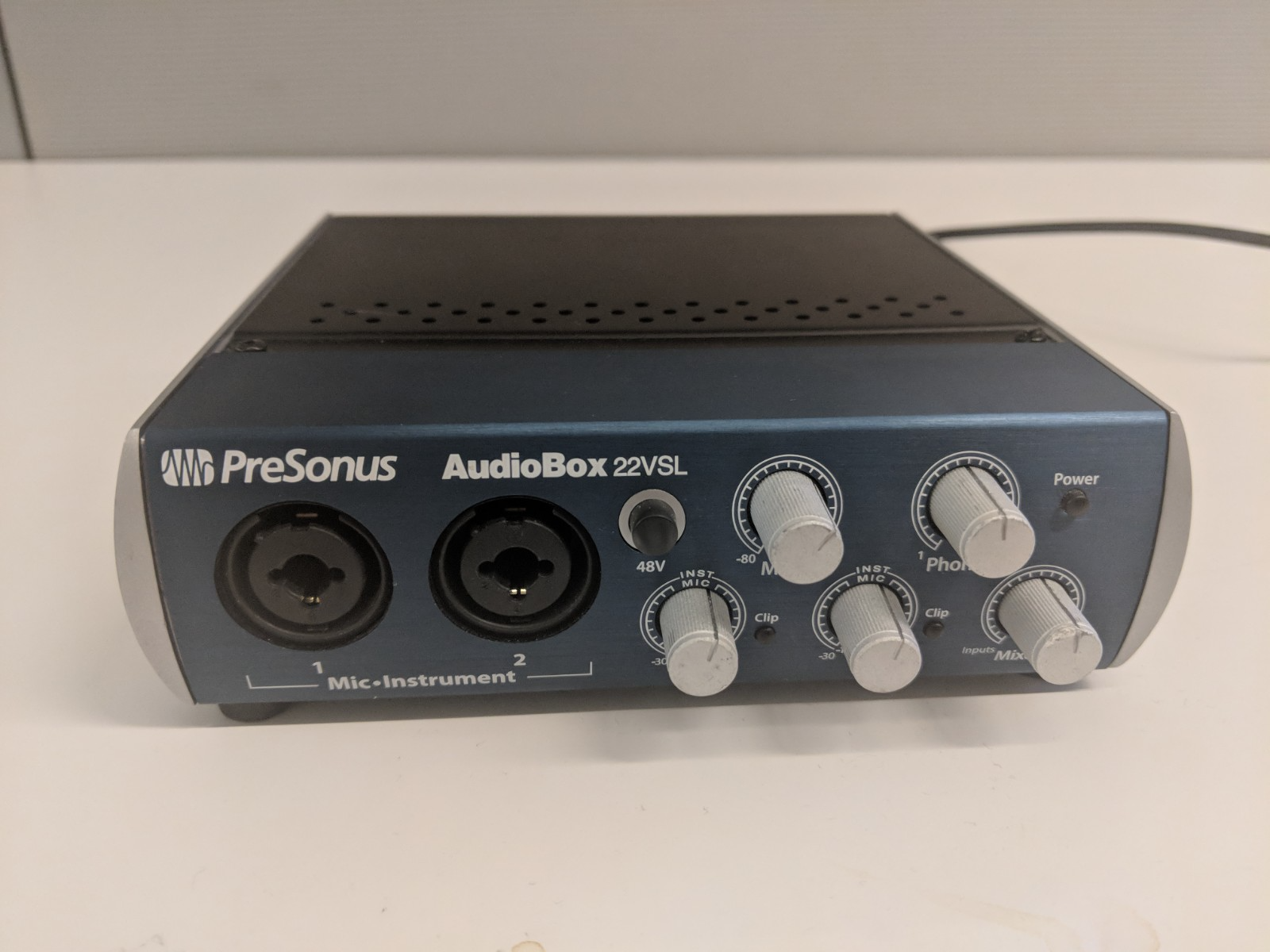

USB (正面有 MIDI)

圖 15. USB 音訊介面正面，顯示 MIDI I/O 連接埠。

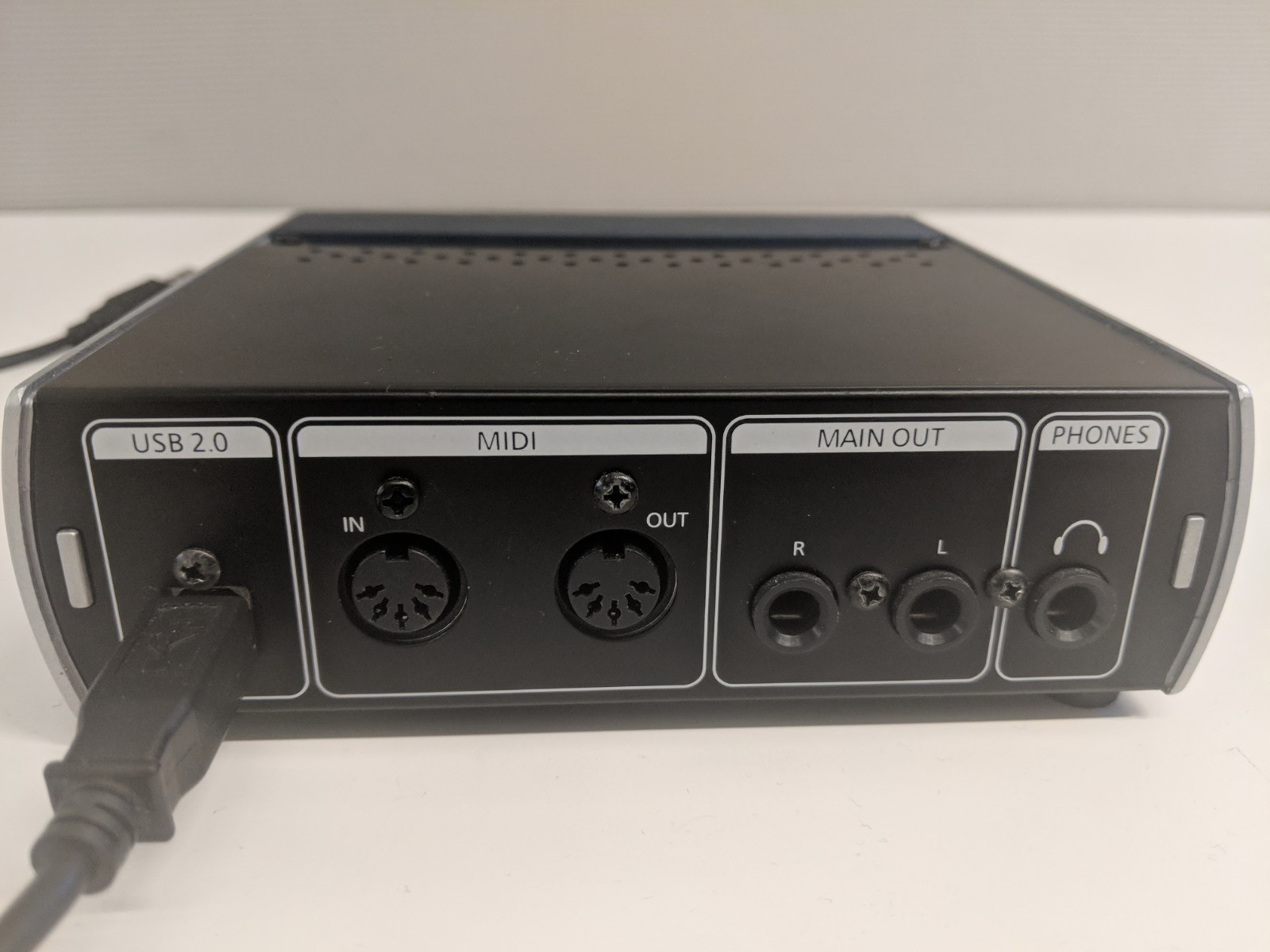

USB (背面有 MIDI)

圖 16. USB 音訊介面背面，有 MIDI I/O 連接埠。

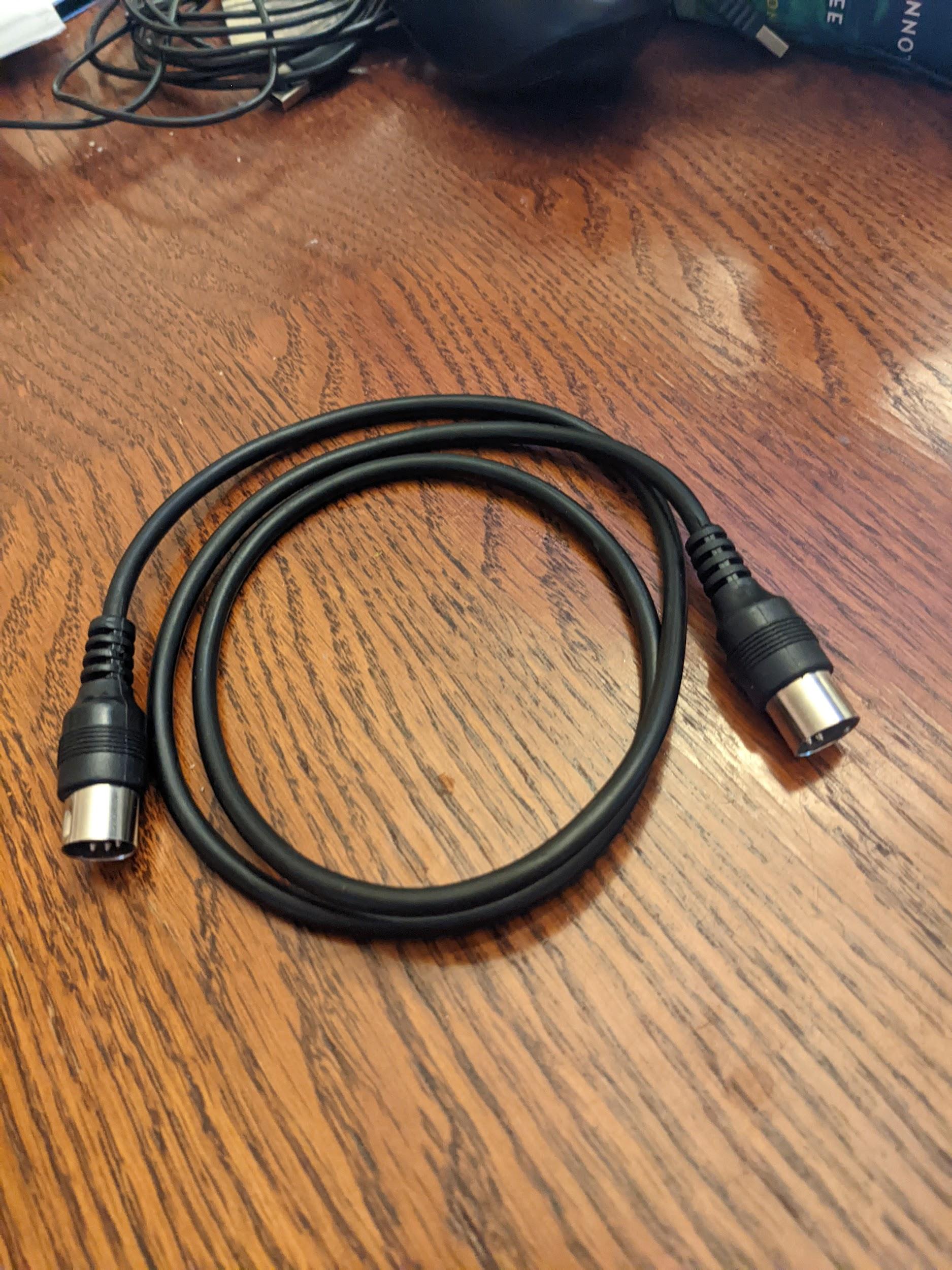

標準 5 針 DIN MIDI 傳輸線

圖 17. 標準 5 針 DIN MIDI 傳輸線。

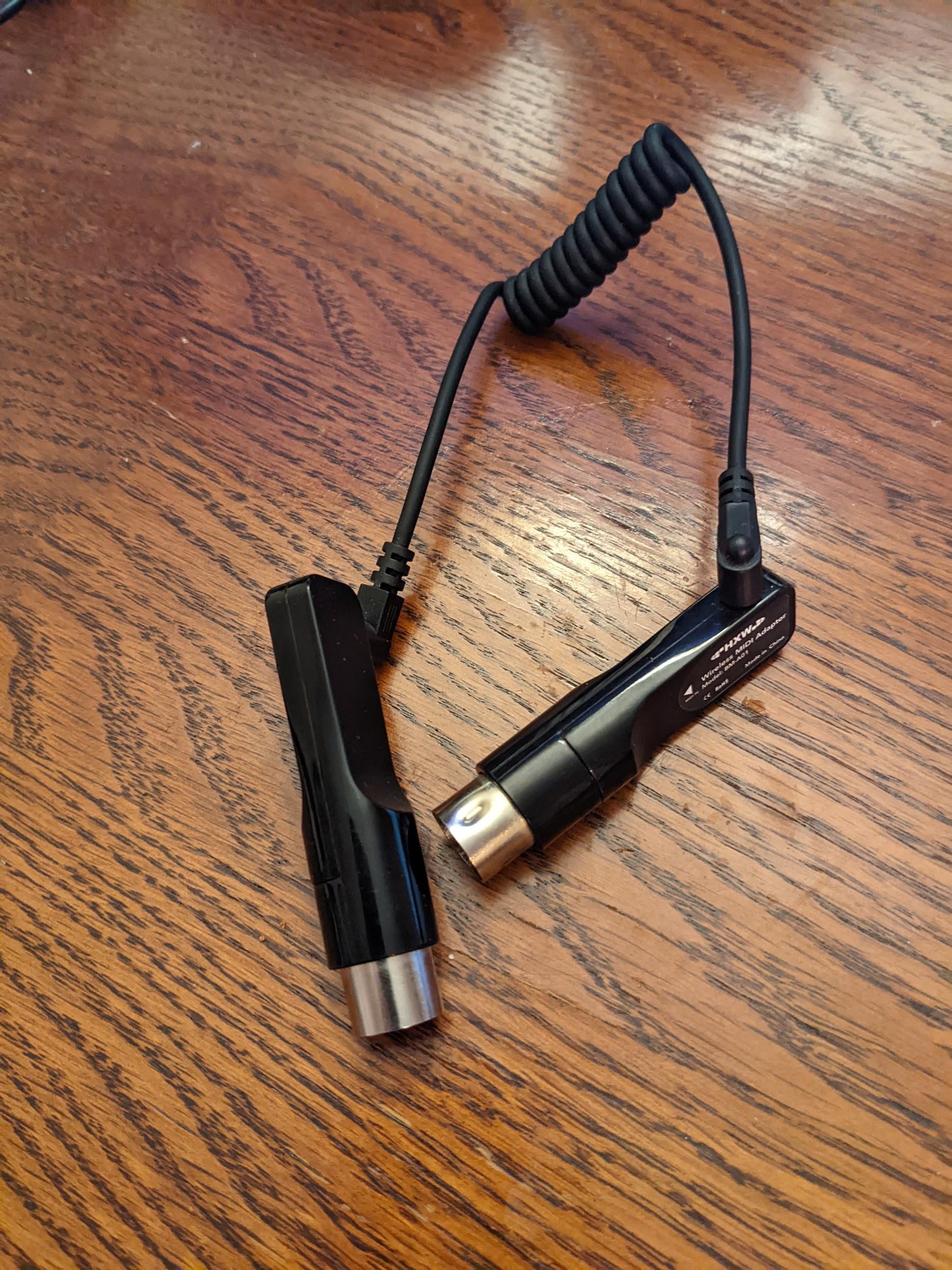

藍牙 MIDI 介面

圖 18. 具備 5 針 DIN 的藍牙 MIDI 介面。

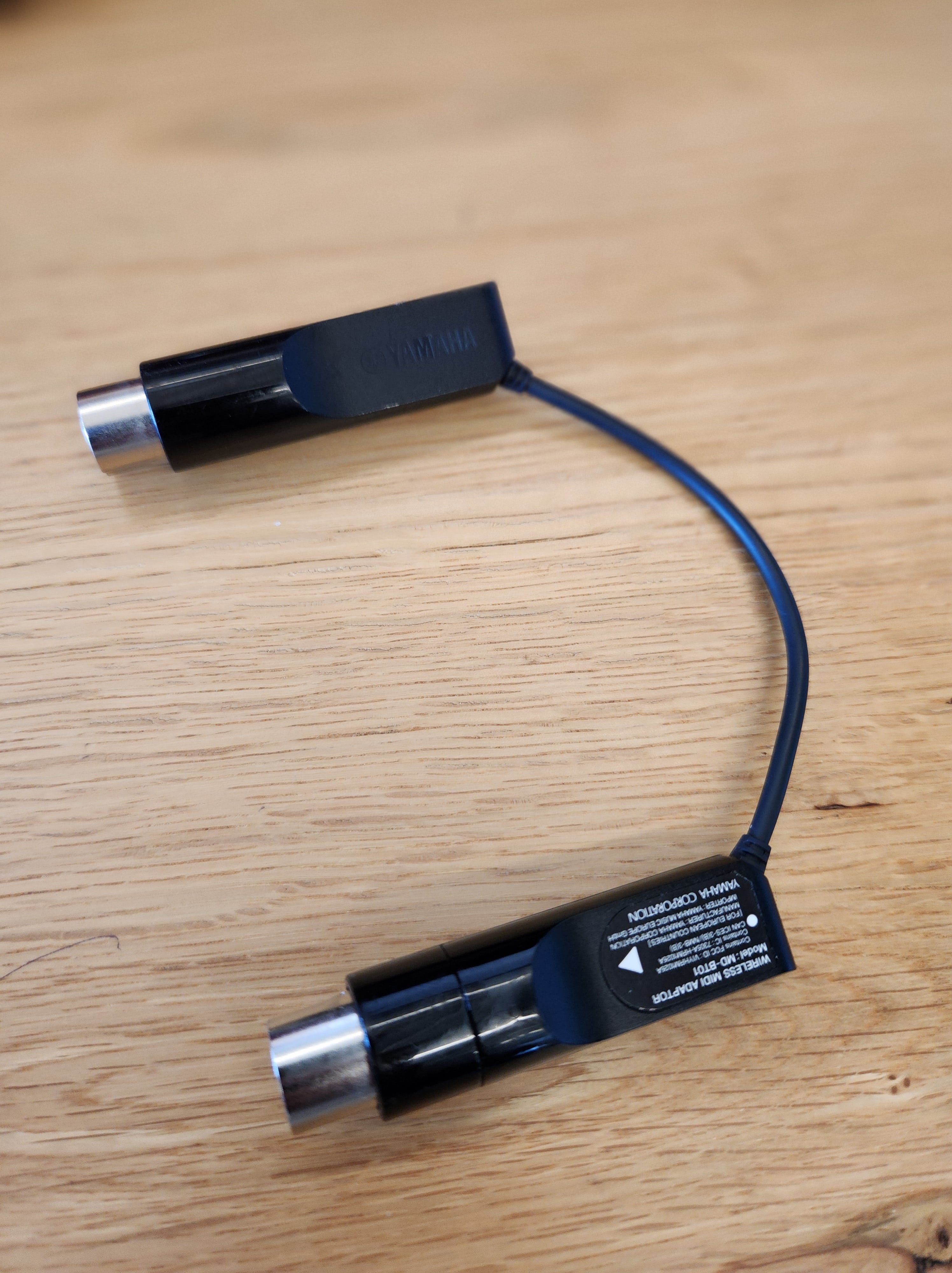

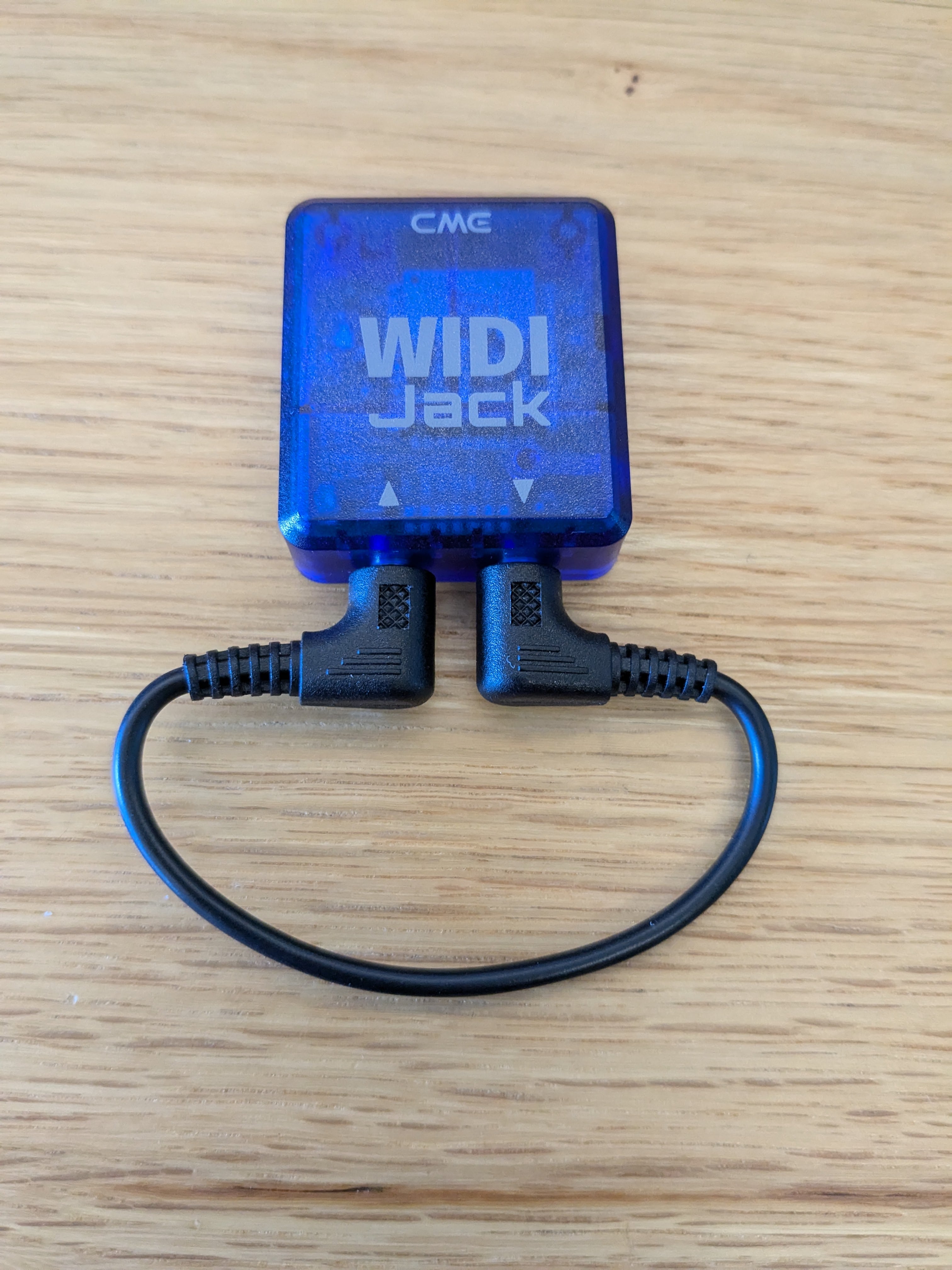

藍牙 MIDI 介面

圖 19. 具備回送功能的藍牙 MIDI 介面。

必要周邊裝置 (Android 15 以下版本)

在 Android 15 以下版本執行 CTS-V MIDI 測試前，必須先準備 MIDI 週邊裝置和相關聯的回送線。下列圖片顯示 MIDI 週邊裝置的範例，以及相關聯的迴路電纜：

USB (正面有 MIDI)

圖 20. USB 音訊介面正面，顯示 MIDI I/O 連接埠。

USB (後方 MIDI)

圖 21. USB 音訊介面背面，有 MIDI I/O 連接埠。

標準 5 針 DIN MIDI 傳輸線

圖 22. 標準 5 針 DIN MIDI 傳輸線。

藍牙 MIDI 介面

圖 23. 藍牙 MIDI 介面，例如 Yamaha MD-BT01 或 Roland WM-1。
