الأجهزة الصوتية التي تستخدمها أداة التحقّق من التوافق (CTS Verifier)

تتطلّب اختبارات الصوت في CTS Verifier توصيل الأجهزة الصوتية الملحقة التالية:

• سمّاعة رأس تناظرية بمقبس 3.5 ملم
• مقبس إعادة توجيه الصوت
• محوّل سمّاعة رأس من USB إلى تناظري
• واجهة صوت USB
• أجهزة صوت USB الملحقة المتعددة القنوات
• أجهزة MIDI الملحقة

سمّاعة رأس تناظرية بمقبس 3.5 ملم

يجب توفّر سمّاعة رأس تناظرية متوافقة مع Android ومزوّدة بمقبس هاتف رباعي الموصلات بقطر 3.5 ملم لإجراء الاختبارات التي تتحقّق من رصد مقبس سمّاعة الرأس التناظرية وتشغيل الإشارة الصوتية وأزرار نقل الوسائط المضمّنة (رفع مستوى الصوت وخفض مستوى الصوت، وزر سمّاعة الرأس أو نقل الوسائط). تتوفّر سمّاعات الرأس هذه على نطاق واسع وغالبًا ما يتم تحديدها بالعبارة Built For Android، على الرغم من أنّ العديد من سمّاعات الرأس التناظرية القياسية رباعية الموصلات متوافقة.

تعرض الأشكال التالية مثالاً على سمّاعة رأس ومقبس:

الشكل 1: مثال على سمّاعة رأس تناظرية متوافقة مع Android

الشكل 2: مثال على مقبس هاتف تناظري رباعي الموصلات بقطر 3.5 ملم

مقبس إعادة توجيه الصوت

يحتوي مقبس إعادة توجيه الصوت على إلكترونيات توجّه الإشارة الواردة من مقبس سمّاعة الرأس التناظرية بقطر 3.5 ملم إلى الإدخال في مقبس سمّاعة الرأس. يحاكي هذا المقبس سمّاعة رأس تناظرية، لذا يظهر على هذا النحو لجهاز الاختبار، على الرغم من أنّه يتضمّن مسارًا مثاليًا لإعادة التوجيه من الإخراج إلى الإدخال.

للاطّلاع على مخطط الدائرة ورابط إلى الشركة المصنّعة، يُرجى الرجوع إلى مقبس إعادة توجيه الصوت.

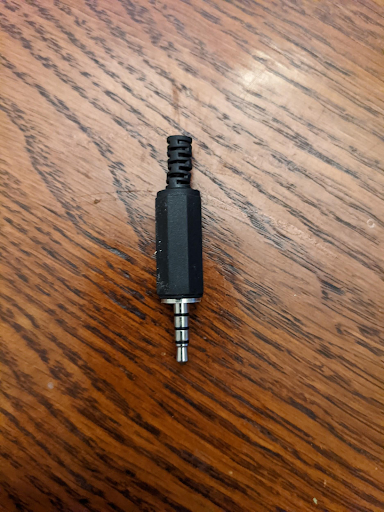

الشكل 3: مقبس إعادة توجيه الصوت

المعايرة لإعادة التوجيه التناظرية

يتم التحكّم في مستوى صوت الإخراج على مقبس سمّاعة الرأس بقطر 3.5 ملم باستخدام أزرار التحكّم بمستوى الصوت، التي تقع عادةً على جانب جهاز الاختبار. لضبط مستوى مناسب لمقبس سمّاعة الرأس بقطر 3.5 ملم ومقبس إعادة توجيه الصوت، يُرجى اتّباع الخطوات التالية:

1. ابدأ اختبار CTS Verifier المعني.
2. أدخِل مقبس إعادة التوجيه التناظرية في مقبس سمّاعة الرأس التناظرية بقطر 3.5 ملم.
3. ابدأ لوحة "معايرة إعادة توجيه الصوت" وابدأ عملية التشغيل.
4. استخدِم أزرار التحكّم بمستوى الصوت على جهاز الاختبار لضبط المستوى كما هو محدّد في لوحة "معايرة إعادة توجيه الصوت".

محوّل سمّاعة رأس من USB إلى تناظري

يحوّل محوّل سمّاعة الرأس من USB إلى تناظري الإشارة الصوتية الرقمية USB إلى إشارة متوافقة مع مقبس سمّاعة الرأس التناظرية القياسية. يتم عادةً توصيل المحوّل بسماعات رأس تناظرية أو سمّاعة رأس تناظرية. بهذا المعنى، يكون المحوّل مكافئًا لمقبس سمّاعة الرأس التناظرية بقطر 3.5 ملم الموجود في بعض أجهزة الاختبار. ومع ذلك، يختلف مسار البيانات في النظام ويجب اختباره بشكل منفصل.

كما هو الحال مع مقبس سمّاعة الرأس التناظرية بقطر 3.5 ملم، يجب توصيل مقبس إعادة توجيه الصوتبالمقبس التناظري على المحوّل لإجراء أي اختبارات تتطلّب إعادة التوجيه. علاوةً على ذلك، لن يؤدي محوّل سمّاعة الرأس من USB إلى تناظري إلى إنشاء اتصال USB بجهاز الاختبار إلى أن يتم توصيل جهاز تناظري (أو محوّل إعادة توجيه الصوت).

لن تعمل بعض محوّلات USB مع CTS Verifier. للاطّلاع على قائمة بالمحوّلات التي تم اختبارها، يُرجى الرجوع إلى اقتراح محوّل الصوت USB.

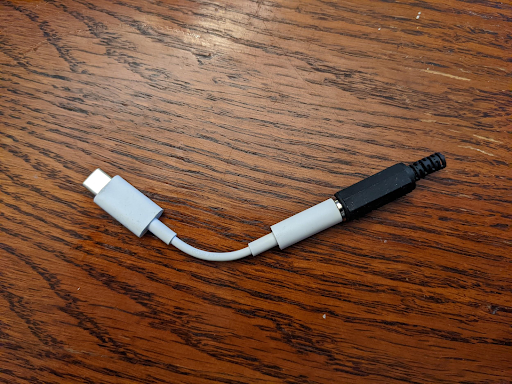

الشكل 4: مقبس إعادة توجيه الصوت المتصل بمحوّل سمّاعة الرأس من USB إلى تناظري

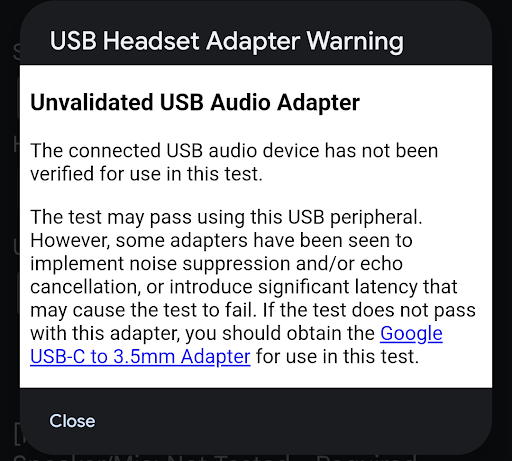

الشكل 5: تحذير بشأن محوّل سمّاعة رأس USB

قد يكون الجهاز الملحق المتصل كافيًا لاجتياز الاختبار. ومع ذلك، تنفّذ بعض المحوّلات ميزة كتم الضوضاء أو إلغاء الصدى، أو تُدخل وقت استجابة إضافيًا (من 30 إلى 40 ملّي ثانية) يمكن أن يؤدي إلى فشل الاختبار. إذا لم يتم اجتياز الاختبار باستخدام هذا المحوّل، استخدِم محوّل Google من منفذ USB-C الرقمي إلى منفذ 3.5 ملم.

المعايرة لإعادة توجيه سمّاعة الرأس من USB إلى تناظري

يتم التحكّم في مستوى صوت الإخراج على منفذ صوت USB باستخدام أزرار التحكّم بمستوى الصوت، التي تقع عادةً على جانب جهاز الاختبار. لضبط مستوى مناسب لمقبس سمّاعة الرأس بقطر 3.5 ملم ومقبس إعادة توجيه الصوت، يُرجى اتّباع الخطوات التالية:

1. ابدأ اختبار CTS Verifier.
2. أدخِل محوّل سمّاعة الرأس من USB إلى تناظري ومقبس إعادة توجيه الصوت في منفذ USB الخاص بجهاز الاختبار.
3. ابدأ لوحة معايرة الصوت وابدأ عملية التشغيل.
4. استخدِم أزرار التحكّم بمستوى الصوت على جهاز الاختبار لضبط المستوى كما هو محدّد في لوحة "معايرة الصوت".

واجهة صوت USB

تشير واجهة صوت USB إلى جهاز خارجي يتضمّن مجموعة متنوعة من المدخلات والمخرجات. تُستخدم هذه الأجهزة الملحقة بشكل عام للأغراض الموسيقية.

بسبب التنوّع الكبير في أجهزة الواجهة المتوفّرة تجاريًا وتغيّر مدى توفّرها باستمرار، لا يحدّد CTS Verifier علامة تجارية وطرازًا معيّنَين لجهاز الواجهة. عليك تحديد ما إذا كانت واجهة USB معيّنة تعمل للاختبار.

الأجهزة الإضافية المطلوبة

يسرد هذا القسم الأجهزة الإضافية المطلوبة مع الجهاز الملحق لواجهة صوت USB.

كابلات التوصيل المرنة

استخدِم كابلات توصيل مرنة بقطر 1/4 بوصة من طرف إلى طرف لتوصيل المخرجات بالمدخلات في USB.

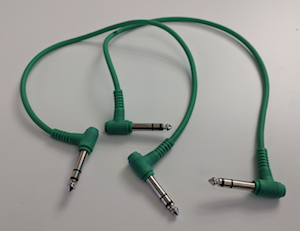

الشكل 6: كابلات التوصيل المرنة

كابل الجهاز الملحق USB

يربط كابل الجهاز الملحق USB (الذي يأتي عادةً مع الجهاز الملحق) الجهاز الملحق الصوتي USB بالجهاز المضيف.

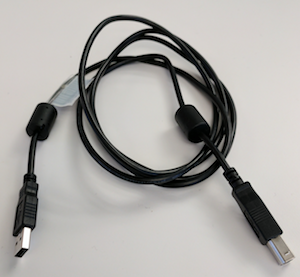

الشكل 7: كابل الجهاز الملحق USB

محوّل USB "أثناء التنقّل" (OTG)

يجب توفّر محوّل USB "أثناء التنقّل" (OTG) لتوصيل الجهاز الملحق فعليًا بالجهاز الذي يعمل بنظام التشغيل Android والإشارة إلى الجهاز الذي يعمل بنظام التشغيل Android بأنّه سيؤدي دور المضيف.

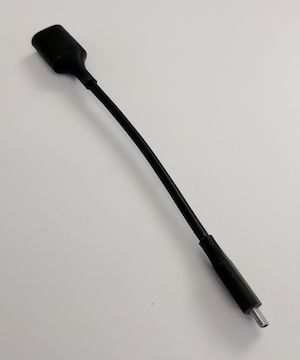

الشكل 8: محوّل USB OTG

الإعداد لإعادة توجيه الصوت

تعرض الأشكال التالية إعدادات واجهة صوت USB:

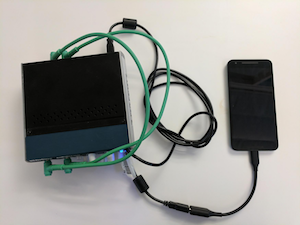

الشكل 9: واجهة صوت USB مع إعادة توجيه متصلة بجهاز يعمل بنظام التشغيل Android

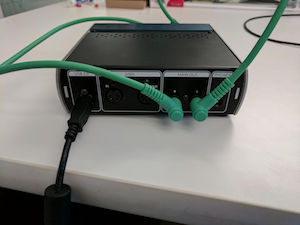

الشكل 10: عمليات الربط في الجهة الخلفية من واجهة صوت USB

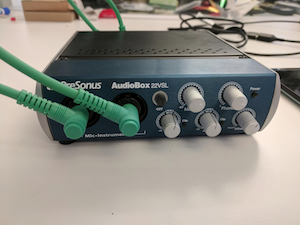

الشكل 11: عمليات الربط في الجهة الأمامية من واجهة صوت USB

المعايرة لواجهة صوت USB

يتم التحكّم في مستوى صوت الإخراج على منفذ صوت USB باستخدام أزرار التحكّم بمستوى الصوت (الموجودة على جانب جهاز الاختبار) وعناصر التحكّم في واجهة صوت USB نفسها. تشمل عناصر التحكّم هذه بشكل عام عنصر تحكّم في المستوى لكل إدخال وعنصر تحكّم في المزيج يحدّد المستوى النسبي للإشارة من مقابس الإدخال وأي إشارة واردة من إدخال صوت USB.

لضبط مستوى مناسب لواجهة صوت USB، يُرجى اتّباع الخطوات التالية:

1. باستخدام كابلات توصيل الصوت، وصِّل مقبس الإدخال الأول بمقبس الإخراج الأول. قد يتم تصنيف أحد هذين المقبسَين أو كليهما على أنّه 1 أو يسار.
2. كرِّر هذه الخطوات لإدخالات القناة الثانية أو الإخراج، التي قد يتم تصنيفها على أنّها 2 أو يمين.
3. لا تربط المدخلات والمخرجات ببعضها من خلال توصيل الإدخال الأول بالإخراج الثاني والإخراج الثاني بالإدخال الأول.
4. اضبط كلا مستويَي الإدخال على واجهة صوت USB على أدنى قيمة لهما.
5. إذا كان عنصر التحكّم في المزيج متوفّرًا على واجهة USB، اضبطه على "التشغيل" فقط لمنع حدوث ملاحظات صوتية.
6. إذا كانت واجهة صوت USB تتضمّن مقبض مراقبة ، اضبطه على مستوى الصوت الكامل للتحكّم في مستوى صوت الإخراج.
7. ابدأ اختبار CTS Verifier.
8. ابدأ لوحة معايرة الصوت وابدأ عملية التشغيل.
9. استخدِم أزرار التحكّم بمستوى الصوت على جهاز الاختبار لضبط المستوى على الحد الأقصى.
10. استخدِم عناصر التحكّم في مستوى الإدخال على واجهة صوت USB لضبط المستوى، كما هو محدّد في لوحة "معايرة الصوت" لضمان أفضل نسبة إشارة إلى ضوضاء.

أجهزة صوت USB الملحقة المتعددة القنوات

تتحقّق اختبارات الإدخال المتعدد القنوات والإخراج المتعدد القنوات من إمكانية تسجيل 4 قنوات وإخفاء 8 قنوات (Quad و5.1 و7.1) باستخدام أجهزة صوت USB الملحقة المتعددة القنوات وأجهزة المزج أو التبديل التي تعيد التوجيه وكابلات التوصيل.

الأجهزة والكابلات الخاصة بالإدخال الرباعي القنوات

يتطلّب اختبار الإدخال الرباعي القنوات (اختبار الإدخال الرباعي القنوات لمسارات البيانات الصوتية USB اختبار) واجهة صوت USB رباعية الإدخال والإخراج و كابلات لإعادة توجيه كل قناة إخراج إلى قناة الإدخال المقابلة لها:

• الخيار 1: Zoom AMS-44 (واجهة صوت USB رباعية الإدخال والإخراج)

  • Zoom AMS-44 (على Amazon) أو Zoom AMS-44 (على AliExpress)
  • كابلات Y-splitter: كابلا Y-splitter من استيريو 3.5 ملم إلى أحادي 6.35 ملم (1/4 بوصة) لتقسيم مخرجات الاستيريو A وB إلى مدخلات أحادية من 1 إلى 4



  الشكل 12: Zoom AMS-44 وكابلات Y-splitter

• الخيار 2: Focusrite Scarlett 4i4 (الجيل الرابع، واجهة صوت USB رباعية الإدخال والإخراج)

  • Focusrite Scarlett 4i4 (على Sweetwater)
  • كابلات التوصيل المرنة: أربعة كابلات من طرف إلى طرف بقطر 6.35 ملم (1/4 بوصة)

الأجهزة والخلاطات والكابلات الخاصة بالإخراج الثماني القنوات

يتطلّب اختبار الإخراج الثماني القنوات (اختبار USB المتعدد القنوات لمسارات البيانات الصوتية اختبار) محوّل صوت USB بـ 7.1 قناة و خلاطًا أو محوّل صوت لتوجيه قنوات الإخراج الثمانية المنفصلة إلى إدخال استيريو:

• محوّل صوت USB بـ 7.1 قناة:
  • محوّل صوت خارجي USB بـ 7.1 قناة من Vantec (على Amazon)، وهو محوّل متوافق مع الفئة يُبلغ أصلاً عن أقنعة الإخراج Quad و5.1 و7.1
  • الكابلات:
    • أربعة كابلات استيريو إضافية بقطر 3.5 ملم لتوصيل مخرجات Vantec بمدخلات الخلاط أو المحوّل
    • كابل Y من استيريو 3.5 ملم إلى أحادي مزدوج لإعادة توجيه إخراج الاستيريو المختلط إلى إدخال خط الاستيريو في Vantec

• خلاط أو محوّل صوت استيريو (اختَر أحد الخيارَين):

  • الخيار 1 (خلاط نشط — خيار مُقترَح): خلاط صوت استيريو سداسي الاتجاهات

    • خلاط صوت استيريو سداسي الاتجاهات (على eBay) أو خلاط صوت استيريو سداسي الاتجاهات (على AliExpress) أو خلاط صوت استيريو سداسي الاتجاهات (على Amazon)
    • مصدر طاقة تيار مستمر: تتطلّب الخلاطات النشطة عادةً مصدر طاقة من 5 فولت إلى 24 فولت تيار مستمر (عادةً 12 فولت تيار مستمر، ≥ 500 ملّي أمبير) مع موصل أسطواني قياسي موجب من المنتصف بقطر خارجي 5.5 ملم وقطر داخلي 2.1 ملم (على سبيل المثال، على B&H أو Amazon أو Electronix Express).



    الشكل 13: توصيل خلاط استيريو نشط سداسي الاتجاهات بمحوّل Vantec 7.1 USB

  • الخيار 2 (محوّل يدوي): محوّل صوت رباعي القنوات

    • محوّل صوت ثنائي الاتجاهات رباعي القنوات من Cubilux (على Amazon)



    الشكل 14: توصيل محوّل صوت يدوي رباعي القنوات بمحوّل Vantec 7.1 USB

للاطّلاع على مخططات الأسلاك التفصيلية وتعليمات المعايرة خطوة بخطوة، يُرجى الرجوع إلى اختبارات الإدخال المتعدد القنوات والإخراج المتعدد القنوات.

أجهزة MIDI الملحقة

تتحقّق اختبارات MIDI في CTS Verifier من أنّ نظام الواجهة الرقمية للآلات الموسيقية (MIDI) يعمل على النحو المتوقّع على واجهات USB MIDI وBluetooth LE (BLE) MIDI وواجهات MIDI الافتراضية. اتّبِع متطلبات الأجهزة الملحقة في الأقسام التالية لإصدار Android المحدّد.

الأجهزة الملحقة المطلوبة (Android 16 أو إصدار أحدث)

قبل تشغيل اختبارات CTS-V MIDI على Android 16 أو إصدار أحدث، يجب توفّر الأجهزة الملحقة التالية:

• USB MIDI مع كابلات إعادة التوجيه المرتبطة، مثل Presonus Audio Box 96 مع كابل MIDI قياسي ذي 5 أسنان DIN
• Bluetooth MIDI مع الكابلات المرتبطة، مثل CME WIDI Jack مع كابل MIDI TRS بقطر 2.5 ملم

تعرض الأشكال التالية أمثلة على أجهزة MIDI الملحقة مع كابلات إعادة التوجيه المرتبطة:

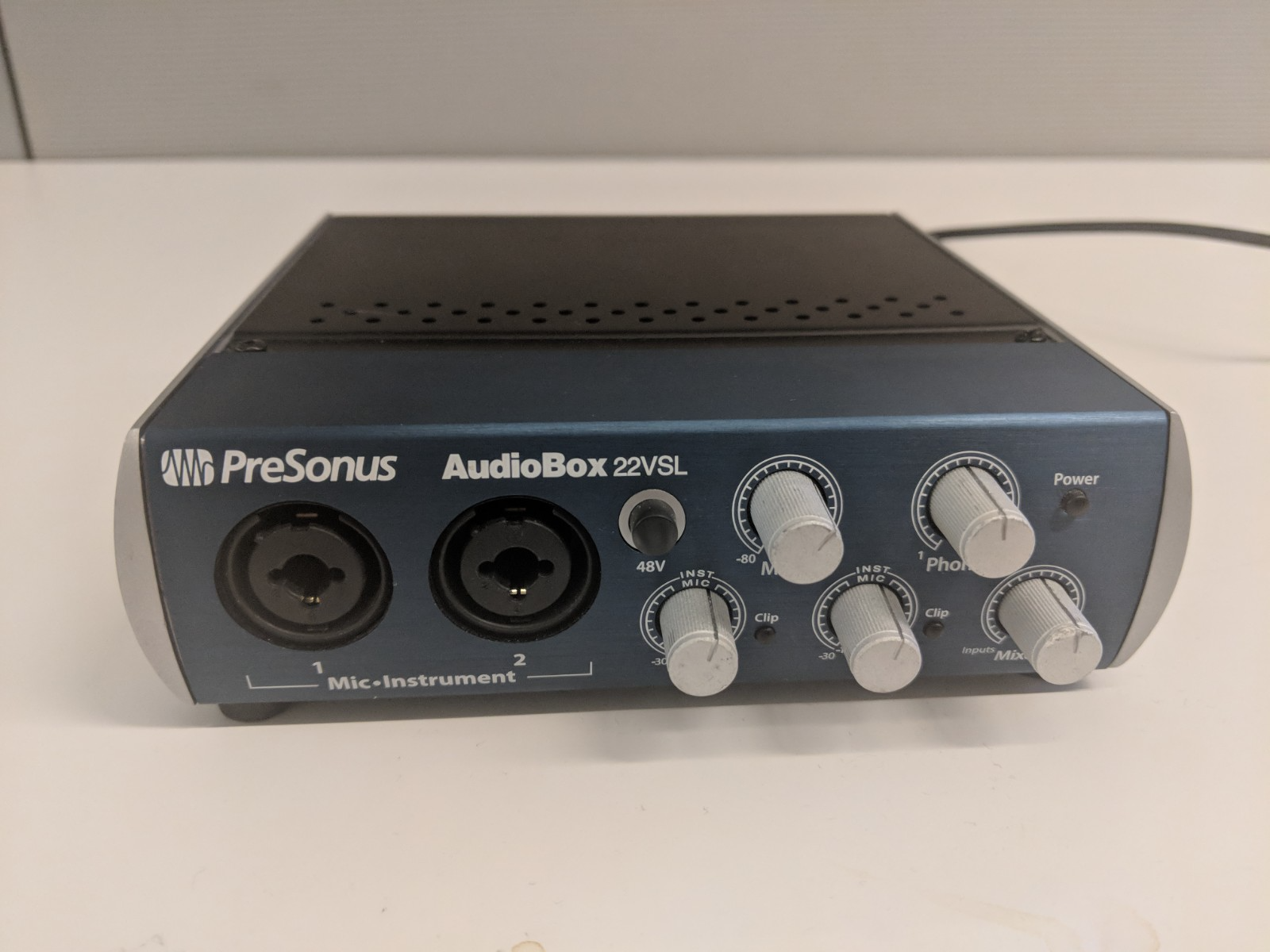

الشكل 15: الجهة الأمامية من واجهة صوت USB مع منافذ إدخال/إخراج MIDI

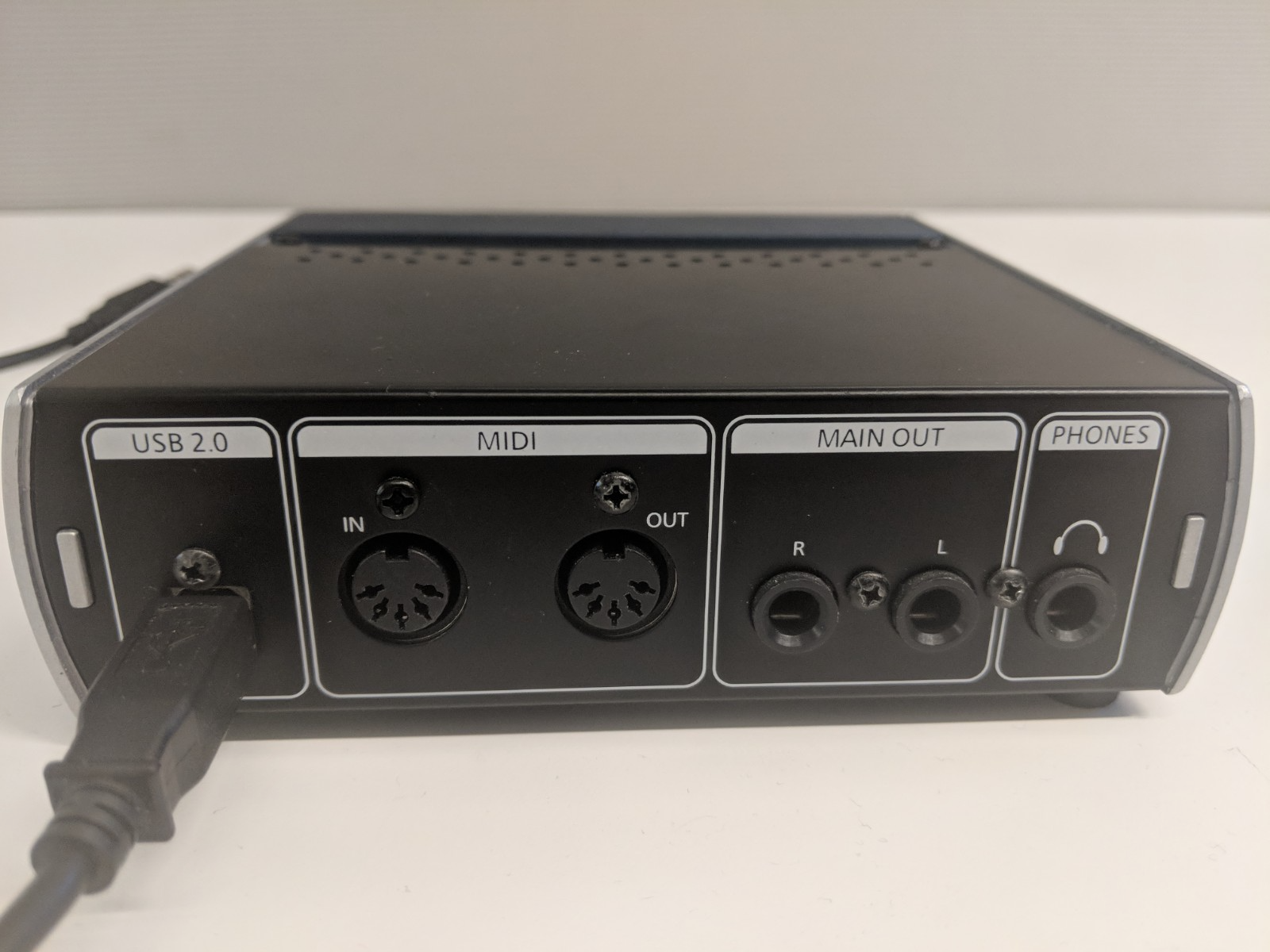

الشكل 16: الجهة الخلفية من واجهة صوت USB مع منافذ وحدات الإدخال والإخراج MIDI

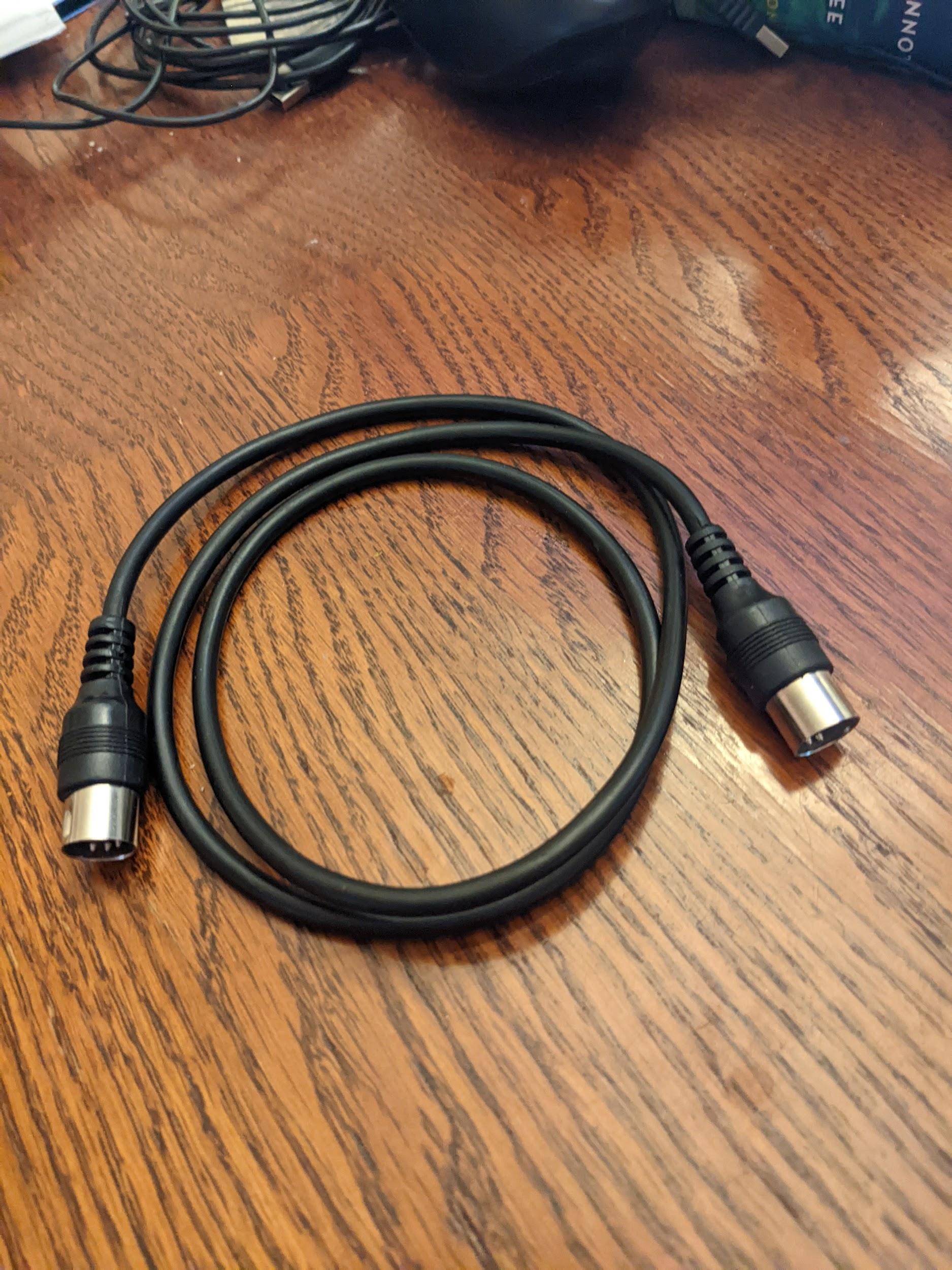

الشكل 17: كابل MIDI قياسي ذو 5 أسنان DIN

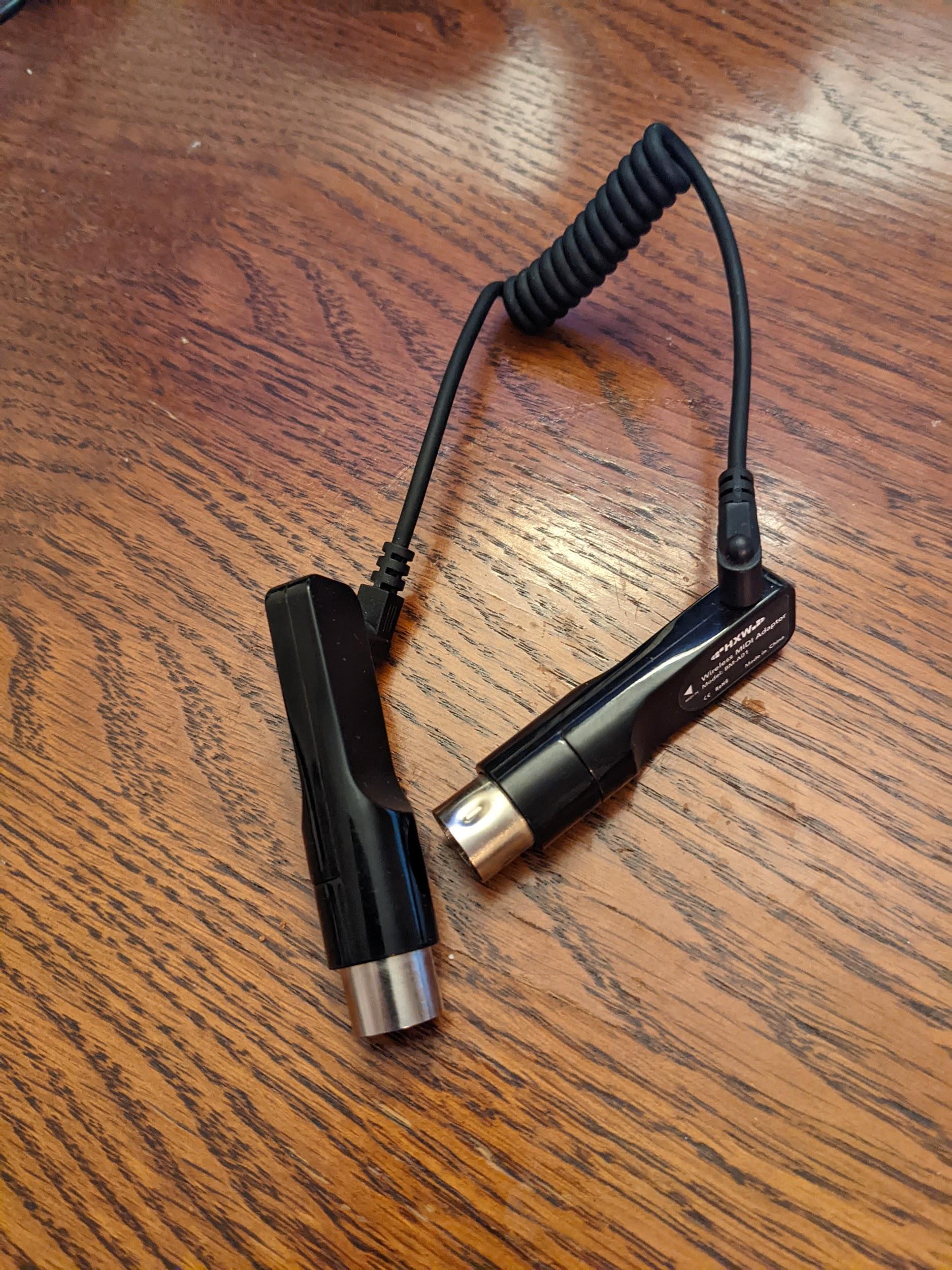

الشكل 18: واجهة Bluetooth MIDI مع 5 أسنان DIN

الشكل 19: واجهة Bluetooth MIDI مع إعادة التوجيه

الأجهزة الملحقة المطلوبة (Android 15 أو إصدار أقدم)

قبل تشغيل اختبارات CTS-V MIDI على Android 15 أو إصدار أقدم، يجب توفّر جهاز MIDI ملحق مع كابلات إعادة التوجيه المرتبطة. تعرض الأشكال التالية أمثلة على أجهزة MIDI الملحقة مع كابلات إعادة التوجيه المرتبطة:

الشكل 20: الجهة الأمامية من واجهة صوت USB مع منافذ إدخال/إخراج MIDI

الشكل 21: الجهة الخلفية من واجهة صوت USB مع منافذ وحدات الإدخال والإخراج MIDI

الشكل 22: كابل MIDI قياسي ذو 5 أسنان DIN

الشكل 23: واجهة Bluetooth MIDI، مثل Yamaha MD-BT01 أو Roland WM-1
