सीटीएस की पुष्टि करने वाले ऑडियो डिवाइस

CTS Verifier के ऑडियो टेस्ट के लिए, ये ऑडियो सहायक डिवाइस कनेक्ट होने चाहिए:

• 3.5 मि॰मी॰ का एनालॉग हेडसेट
• ऑडियो लूपबैक प्लग
• यूएसबी से एनालॉग हेडसेट अडैप्टर
• यूएसबी ऑडियो इंटरफ़ेस
• मल्टीचैनल यूएसबी ऑडियो सहायक डिवाइस
• एमआईडीआई सहायक डिवाइस

3.5 मि॰मी॰ का एनालॉग हेडसेट

ऐसे टेस्ट के लिए, Android के साथ काम करने वाला एनालॉग हेडसेट ज़रूरी है. इसमें चार कंडक्टर वाला 3.5 मि॰मी॰ का फ़ोन प्लग होना चाहिए. इन टेस्ट से, एनालॉग हेडसेट प्लग का पता लगाने, ऑडियो सिग्नल चलाने, और इनलाइन मीडिया ट्रांसपोर्ट बटन (आवाज़ बढ़ाएं, आवाज़ घटाएं, और हेडसेट हुक या मीडिया ट्रांसपोर्ट) की पुष्टि की जाती है. ये हेडसेट आसानी से उपलब्ध हो जाते हैं. इन्हें अक्सर Built For Android के तौर पर पहचाना जाता है. हालांकि, चार कंडक्टर वाले कई स्टैंडर्ड एनालॉग हेडसेट भी इनके साथ काम करते हैं.

नीचे दी गई इमेज में, हेडसेट और प्लग का उदाहरण दिखाया गया है:

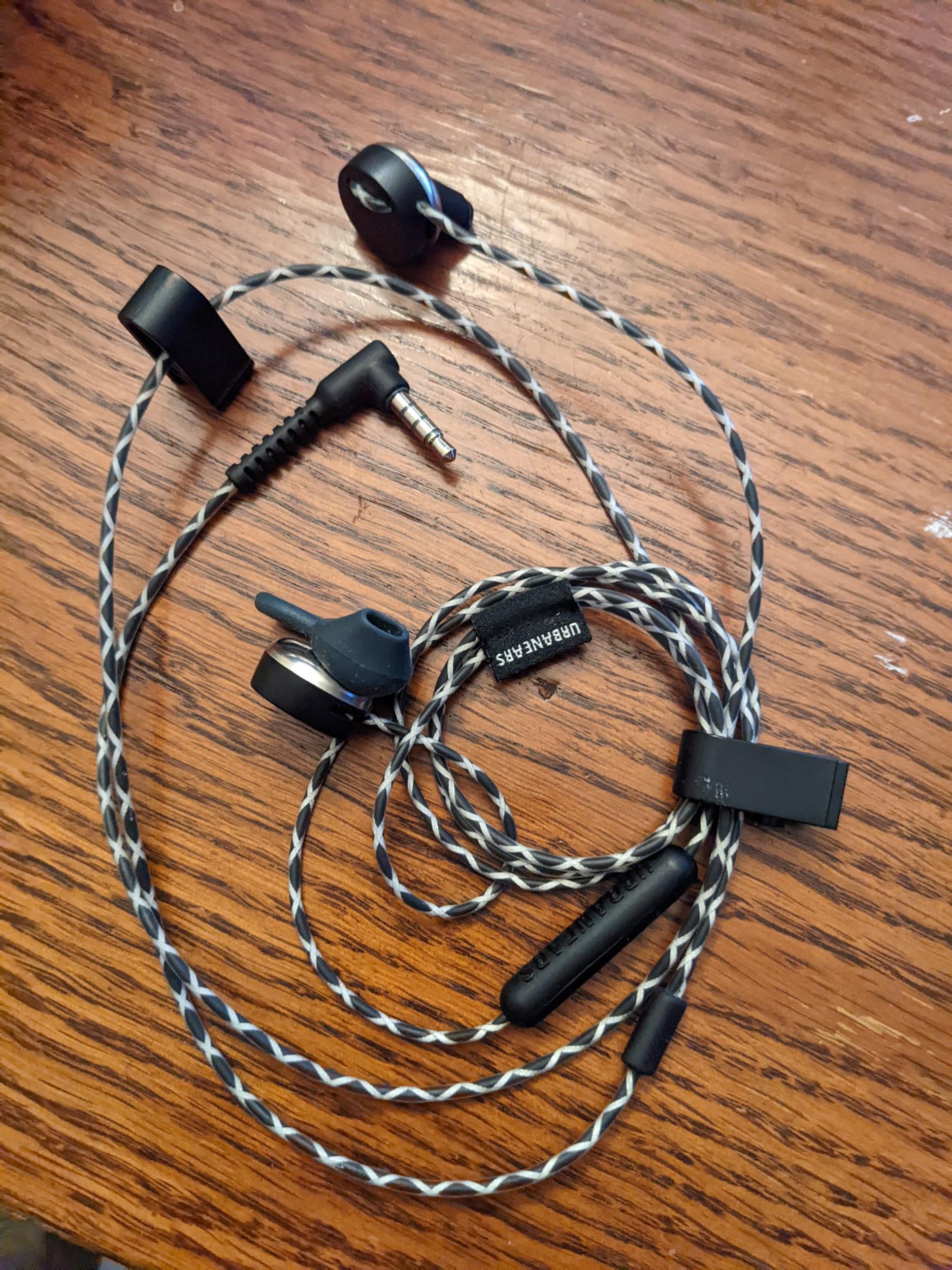

पहली इमेज. Android के साथ काम करने वाले एनालॉग हेडसेट का उदाहरण.

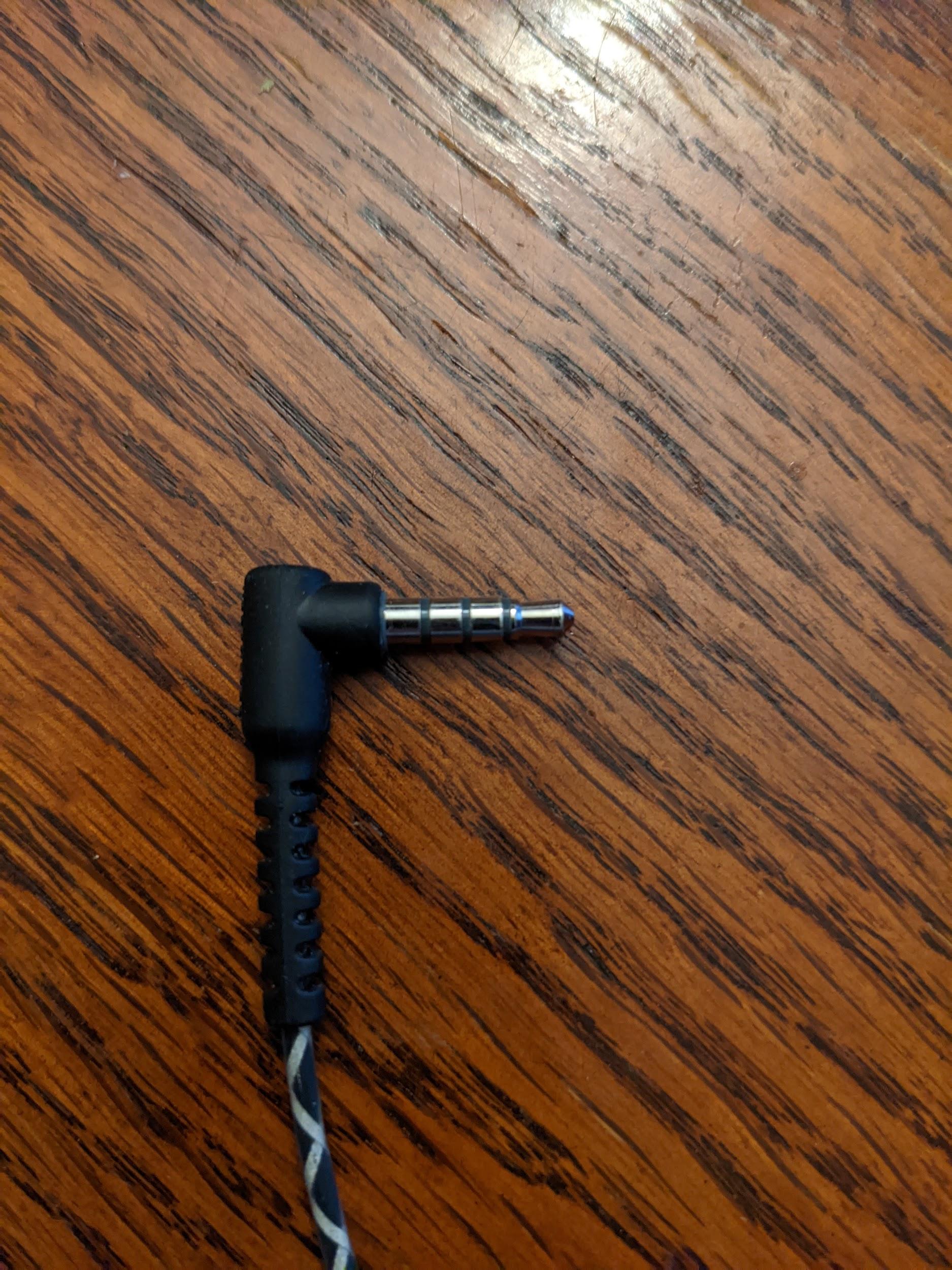

दूसरी इमेज. चार कंडक्टर वाले 3.5 मि॰मी॰ के एनालॉग फ़ोन प्लग का उदाहरण.

ऑडियो लूपबैक प्लग

ऑडियो लूपबैक प्लग में ऐसे इलेक्ट्रॉनिक कॉम्पोनेंट होते हैं जो 3.5 मि॰मी॰ के एनालॉग हेडफ़ोन जैक से आने वाले सिग्नल को, हेडफ़ोन जैक में मौजूद इनपुट पर वापस भेजते हैं. यह एनालॉग हेडसेट की तरह काम करता है. इसलिए, DUT को यह एनालॉग हेडसेट की तरह दिखता है. हालांकि, इसमें आउटपुट से इनपुट तक, लूपबैक का सटीक पाथ होता है.

सर्किट डायग्राम और किसी मैन्युफ़ैक्चरर के लिंक के लिए, ऑडियो लूपबैक प्लग देखें.

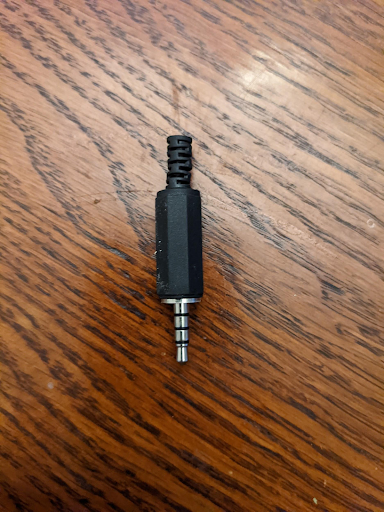

तीसरी इमेज. ऑडियो लूपबैक प्लग.

एनालॉग लूपबैक के लिए कैलिब्रेट करना

3.5 मि॰मी॰ के हेडसेट जैक पर आउटपुट का वॉल्यूम लेवल, वॉल्यूम बटन से कंट्रोल किया जाता है. ये बटन आम तौर पर, DUT के साइड में मौजूद होते हैं. 3.5 मि॰मी॰ के हेडसेट जैक और ऑडियो लूपबैक प्लग के लिए सही लेवल सेट करने के लिए, यह तरीका अपनाएं:

1. CTS Verifier में, सवाल में मौजूद टेस्ट शुरू करें.
2. एनालॉग लूपबैक प्लग को, 3.5 मि॰मी॰ के एनालॉग हेडसेट जैक में डालें.
3. ऑडियो लूपबैक कैलिब्रेशन पैनल शुरू करें और प्लेबैक की प्रोसेस शुरू करें.
4. ऑडियो लूपबैक कैलिब्रेशन पैनल में बताए गए तरीके के मुताबिक, लेवल को अडजस्ट करने के लिए, DUT पर मौजूद वॉल्यूम बटन का इस्तेमाल करें.

यूएसबी से एनालॉग हेडसेट अडैप्टर

यूएसबी से एनालॉग हेडसेट अडैप्टर, यूएसबी डिजिटल ऑडियो सिग्नल को ऐसे सिग्नल में बदलता है जो स्टैंडर्ड एनालॉग हेडसेट जैक के साथ काम करता है. अडैप्टर को आम तौर पर, एनालॉग हेडफ़ोन या एनालॉग हेडसेट से कनेक्ट किया जाता है. इस मामले में, यह कुछ DUT पर मौजूद 3.5 मि॰मी॰ के एनालॉग हेडसेट जैक के बराबर होता है. हालांकि, सिस्टम में इसका डेटा पाथ अलग होता है. इसलिए, इसे अलग से टेस्ट करना ज़रूरी है.

लूपबैक की सुविधा वाले किसी भी टेस्ट के लिए, अडैप्टर पर मौजूद एनालॉग जैक से Audio loopback plug कनेक्ट करना ज़रूरी है. यह नियम, 3.5 मि॰मी॰ के एनालॉग हेडसेट जैक पर भी लागू होता है . इसके अलावा, यूएसबी से एनालॉग हेडसेट अडैप्टर, DUT से यूएसबी कनेक्शन तब तक नहीं करेगा, जब तक कोई एनालॉग डिवाइस (या ऑडियो लूपबैक अडैप्टर) कनेक्ट न हो.

कुछ यूएसबी अडैप्टर, CTS Verifier के साथ काम नहीं करेंगे. टेस्ट किए गए अडैप्टर की सूची देखने के लिए, यूएसबी ऑडियो अडैप्टर के लिए सुझाव देखें.

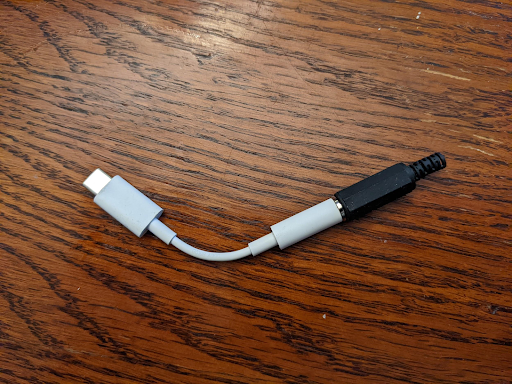

चौथी इमेज. ऑडियो लूपबैक प्लग, यूएसबी से एनालॉग हेडसेट अडैप्टर से कनेक्ट है.

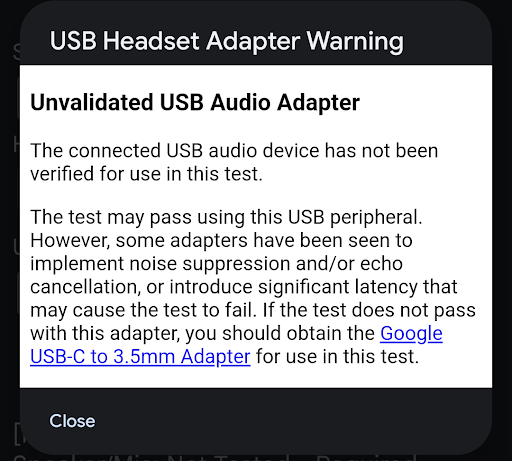

पांचवीं इमेज. यूएसबी हेडसेट अडैप्टर की चेतावनी.

कनेक्ट किया गया सहायक डिवाइस, टेस्ट पास करने के लिए काफ़ी हो सकता है. हालांकि, कुछ अडैप्टर में शोर को दबाना या इको कैंसलेशन की सुविधा होती है. साथ ही, इनमें 30 से 40 मि॰से॰ की अतिरिक्त इंतज़ार का समय भी हो सकता है. इस वजह से, टेस्ट फ़ेल हो सकता है. अगर उस अडैप्टर से टेस्ट पास नहीं होता है, तो Google के यूएसबी-सी डिजिटल से 3.5 मि॰मी॰ अडैप्टर का इस्तेमाल करें.

यूएसबी से एनालॉग हेडसेट लूपबैक के लिए कैलिब्रेट करना

यूएसबी ऑडियो पोर्ट पर आउटपुट का वॉल्यूम लेवल, वॉल्यूम बटन से कंट्रोल किया जाता है. ये बटन आम तौर पर, DUT के साइड में मौजूद होते हैं. 3.5 मि॰मी॰ के हेडसेट जैक और ऑडियो लूपबैक प्लग के लिए सही लेवल सेट करने के लिए, यह तरीका अपनाएं:

1. CTS Verifier का टेस्ट शुरू करें.
2. यूएसबी से एनालॉग हेडसेट अडैप्टर और ऑडियो लूपबैक प्लग को, DUT के यूएसबी पोर्ट में डालें.
3. ऑडियो कैलिब्रेशन पैनल शुरू करें और प्लेबैक की प्रोसेस शुरू करें.
4. ऑडियो कैलिब्रेशन पैनल में बताए गए तरीके के मुताबिक, लेवल को अडजस्ट करने के लिए, DUT पर मौजूद आवाज़ कम या ज़्यादा करने के बटन का इस्तेमाल करें.

यूएसबी ऑडियो इंटरफ़ेस

यूएसबी ऑडियो इंटरफ़ेस का मतलब, अलग-अलग तरह के इनपुट और आउटपुट वाला कोई बाहरी डिवाइस होता है. आम तौर पर, इन सहायक डिवाइसों का इस्तेमाल संगीत से जुड़ी गतिविधियों के लिए किया जाता है.

व्यावसायिक तौर पर उपलब्ध इंटरफ़ेस डिवाइसों की अलग-अलग वैराइटी और उनकी उपलब्धता में लगातार होने वाले बदलावों की वजह से, CTS Verifier में इंटरफ़ेस डिवाइस का कोई खास मेक और मॉडल नहीं बताया गया है. आपको यह तय करना होगा कि दिए गए यूएसबी इंटरफ़ेस से टेस्ट किया जा सकता है या नहीं.

ज़रूरी अतिरिक्त हार्डवेयर

इस सेक्शन में, यूएसबी ऑडियो इंटरफ़ेस सहायक डिवाइस के साथ ज़रूरी अतिरिक्त हार्डवेयर की सूची दी गई है.

पैच केबल

यूएसबी के आउटपुट को इनपुट से कनेक्ट करने के लिए, 1/4 इंच से 1/4 इंच के मेल पैच केबल का इस्तेमाल करें.

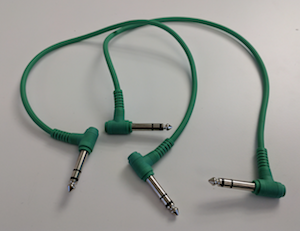

छठी इमेज. पैच केबल.

यूएसबी सहायक डिवाइस केबल

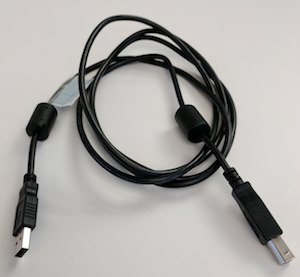

यूएसबी सहायक डिवाइस केबल (जो आम तौर पर, सहायक डिवाइस के साथ मिलती है) की मदद से, यूएसबी ऑडियो सहायक डिवाइस को होस्ट डिवाइस से कनेक्ट किया जाता है.

सातवीं इमेज. यूएसबी सहायक डिवाइस केबल.

यूएसबी "ऑन द गो" (ओटीजी) अडैप्टर

सहायक डिवाइस को Android पर चलने वाले डिवाइस से फ़िज़िकली कनेक्ट करने के लिए, यूएसबी "ऑन द गो" (ओटीजी) अडैप्टर की ज़रूरत होती है. साथ ही, इसकी मदद से Android पर चलने वाले डिवाइस को होस्ट की भूमिका निभाने के लिए कहा जाता है.

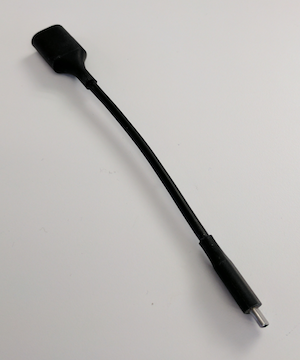

आठवीं इमेज. यूएसबी ओटीजी अडैप्टर.

ऑडियो लूपबैक के लिए कॉन्फ़िगर करना

नीचे दी गई इमेज में, यूएसबी ऑडियो इंटरफ़ेस के कॉन्फ़िगरेशन दिखाए गए हैं:

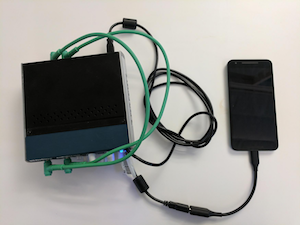

नौवीं इमेज. लूपबैक की सुविधा वाला यूएसबी ऑडियो इंटरफ़ेस, Android पर चलने वाले डिवाइस से कनेक्ट है.

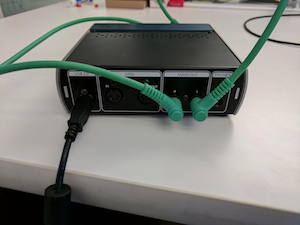

10वीं इमेज. यूएसबी ऑडियो इंटरफ़ेस के पीछे मौजूद कनेक्शन.

11वीं इमेज. यूएसबी ऑडियो इंटरफ़ेस के सामने मौजूद कनेक्शन.

यूएसबी ऑडियो इंटरफ़ेस के लिए कैलिब्रेट करना

यूएसबी ऑडियो पोर्ट पर आउटपुट का वॉल्यूम लेवल, वॉल्यूम बटन (DUT के साइड में मौजूद) और यूएसबी ऑडियो इंटरफ़ेस पर मौजूद कंट्रोल से कंट्रोल किया जाता है. इन कंट्रोल में आम तौर पर, हर इनपुट के लिए लेवल कंट्रोल और मिक्स कंट्रोल शामिल होता है. मिक्स कंट्रोल से, इनपुट जैक से आने वाले सिग्नल और यूएसबी ऑडियो इनपुट से आने वाले किसी भी सिग्नल का रिलेटिव लेवल तय किया जाता है.

यूएसबी ऑडियो इंटरफ़ेस के लिए सही लेवल सेट करने के लिए, यह तरीका अपनाएं:

1. ऑडियो पैच केबल का इस्तेमाल करके, पहले इनपुट जैक को पहले आउटपुट जैक से कनेक्ट करें. इनमें से किसी एक या दोनों पर 1 या बाएं का लेबल लगा हो सकता है.
2. दूसरे चैनल के इनपुट या आउटपुट के लिए भी यही प्रोसेस दोहराएं. इस पर 2 या दाएं का लेबल लगा हो सकता है.
3. इनपुट और आउटपुट को क्रॉस-कनेक्ट न करें. इसके लिए, पहले इनपुट को दूसरे आउटपुट और दूसरे आउटपुट को पहले इनपुट से कनेक्ट न करें.
4. यूएसबी ऑडियो इंटरफ़ेस पर, दोनों इनपुट लेवल को सबसे कम वैल्यू पर सेट करें.
5. अगर यूएसबी इंटरफ़ेस पर मिक्स कंट्रोल मौजूद है, तो इसे सिर्फ़ प्लेबैक पर सेट करें, ताकि फ़ीडबैक न मिले.
6. अगर यूएसबी ऑडियो इंटरफ़ेस में मॉनिटर नॉब है, तो आउटपुट वॉल्यूम को कंट्रोल करने के लिए, इसे पूरी आवाज़ पर सेट करें.
7. CTS Verifier का टेस्ट शुरू करें.
8. ऑडियो कैलिब्रेशन पैनल शुरू करें और प्लेबैक की प्रोसेस शुरू करें.
9. DUT पर मौजूद वॉल्यूम बटन का इस्तेमाल करके, लेवल को ज़्यादा से ज़्यादा लेवल पर सेट करें.
10. बेहतर सिग्नल-टू-नॉइज़ रेशियो पक्का करने के लिए, ऑडियो कैलिब्रेशन पैनल में बताए गए तरीके के मुताबिक, लेवल को अडजस्ट करने के लिए, यूएसबी ऑडियो इंटरफ़ेस पर मौजूद इनपुट लेवल कंट्रोल का इस्तेमाल करें.

मल्टीचैनल यूएसबी ऑडियो सहायक डिवाइस

मल्टीचैनल इनपुट और मल्टीचैनल आउटपुट टेस्ट से, मल्टी-चैनल यूएसबी ऑडियो हार्डवेयर, लूपबैक मिक्सिंग या स्विचिंग डिवाइस, और ब्रेकआउट केबल का इस्तेमाल करके, चार चैनल वाले कैप्चर और आठ चैनल (क्वाड, 5.1, और 7.1) वाले आउटपुट मास्क की पुष्टि की जाती है.

चार चैनल वाले इनपुट हार्डवेयर और केबल

चार चैनल वाले इनपुट (ऑडियो डेटा पाथ, यूएसबी चार चैनल वाला इनपुट टेस्ट) की जांच करने के लिए, चार-इन/चार-आउट यूएसबी ऑडियो इंटरफ़ेस और केबल की ज़रूरत होती है. इनकी मदद से, हर आउटपुट चैनल को उसके संबंधित इनपुट चैनल में वापस भेजा जाता है:

• पहला विकल्प: Zoom AMS-44 (चार-इन/चार-आउट यूएसबी ऑडियो इंटरफ़ेस)

  • Zoom AMS-44 (Amazon पर) या Zoom AMS-44 (AliExpress पर)
  • वाई-स्प्लिटर केबल: दो 3.5 मि॰मी॰ स्टीरियो से डुअल 6.35 मि॰मी॰ (1/4 इंच) मोनो वाई-स्प्लिटर केबल. इनकी मदद से, स्टीरियो आउटपुट A और B को मोनो इनपुट 1–4 में स्प्लिट किया जाता है.



  12वीं इमेज. Zoom AMS-44 और वाई-स्प्लिटर केबल.

• दूसरा विकल्प: Focusrite Scarlett 4i4 (चौथी जनरेशन, चार-इन/चार-आउट यूएसबी ऑडियो इंटरफ़ेस)

  • Focusrite Scarlett 4i4 (Sweetwater पर)
  • पैच केबल: चार 6.35 मि॰मी॰ (1/4 इंच) मेल-टू-मेल केबल

आठ चैनल वाले आउटपुट हार्डवेयर, मिक्सर, और केबल

आठ चैनल वाले आउटपुट (ऑडियो डेटा पाथ, यूएसबी मल्टीचैनल टेस्ट) की जांच करने के लिए, 7.1 चैनल वाले यूएसबी ऑडियो अडैप्टर और एक ऑडियो मिक्सर या स्विचर की ज़रूरत होती है. इनकी मदद से, आठ अलग-अलग आउटपुट चैनलों को स्टीरियो इनपुट में वापस भेजा जाता है:

• 7.1 चैनल वाला यूएसबी ऑडियो अडैप्टर:
  • Vantec USB एक्सटर्नल 7.1 चैनल वाला ऑडियो अडैप्टर (Amazon पर). यह क्लास-कंप्लाइंट अडैप्टर है, जो नेटिव तौर पर क्वाड, 5.1, और 7.1 आउटपुट मास्क की रिपोर्ट करता है.
  • केबल:
    • Vantec के आउटपुट को मिक्सर या स्विचर के इनपुट से कनेक्ट करने के लिए, चार 3.5 मि॰मी॰ स्टीरियो ऑक्सिलरी केबल.
    • मिक्स किए गए स्टीरियो आउटपुट को Vantec के स्टीरियो लाइन-इन इनपुट पर वापस भेजने के लिए, एक 3.5 मि॰मी॰ स्टीरियो से डुअल मोनो ब्रेकआउट वाई-केबल.

• स्टीरियो ऑडियो मिक्सर या स्विचर (कोई एक चुनें):

  • पहला विकल्प (ऐक्टिव मिक्सर — इसका सुझाव दिया जाता है): छह-वे स्टीरियो ऑडियो मिक्सर

    • छह-वे स्टीरियो ऑडियो मिक्सर (eBay पर), छह-वे स्टीरियो ऑडियो मिक्सर (AliExpress पर) या छह-वे स्टीरियो ऑडियो मिक्सर (Amazon पर)
    • डीसी पावर सप्लाई: ऐक्टिव मिक्सर के लिए आम तौर पर, 5 वोल्ट से 24 वोल्ट डीसी (आम तौर पर 12 वोल्ट डीसी, ≥ 500 मि॰ऐं॰) पावर सप्लाई की ज़रूरत होती है. इसमें 5.5 मि॰मी॰ ओडी × 2.1 मि॰मी॰ आईडी सेंटर-पॉज़िटिव बैरल कनेक्टर (उदाहरण के लिए, B&H, Amazon या Electronix Express पर) होना चाहिए.



    13वीं इमेज. Vantec 7.1 यूएसबी अडैप्टर के साथ, छह-वे स्टीरियो मिक्सर का ऐक्टिव कनेक्शन.

  • दूसरा विकल्प (मैन्युअल स्विचर): चार चैनल वाला ऑडियो स्विचर

    • Cubilux चार चैनल वाला बाई-डायरेक्शनल ऑडियो स्विचर (Amazon पर)



    14वीं इमेज. Vantec 7.1 यूएसबी अडैप्टर के साथ, चार चैनल वाले ऑडियो स्विचर का मैन्युअल कनेक्शन.

वायरिंग के विस्तृत डायग्राम और कैलिब्रेशन के लिए सिलसिलेवार निर्देश देखने के लिए, मल्टीचैनल इनपुट और मल्टीचैनल आउटपुट टेस्ट देखें.

एमआईडीआई सहायक डिवाइस

CTS Verifier के एमआईडीआई टेस्ट से यह पुष्टि की जाती है कि म्यूज़िकल इंस्ट्रुमेंट डिजिटल इंटरफ़ेस (एमआईडीआई) सिस्टम, यूएसबी एमआईडीआई, ब्लूटूथ एलई (बीएलई) एमआईडीआई, और वर्चुअल एमआईडीआई इंटरफ़ेस पर सही तरीके से काम करता है. अपने Android के वर्शन के हिसाब से, अगले सेक्शन में दी गई सहायक डिवाइसों से जुड़ी ज़रूरी शर्तें देखें.

ज़रूरी सहायक डिवाइसें (Android 16 या इसके बाद के वर्शन के लिए)

Android 16 या इसके बाद के वर्शन पर, CTS-V MIDI टेस्ट चलाने से पहले, आपके पास ये सहायक डिवाइस होने चाहिए:

• यूएसबी एमआईडीआई, जिसमें लूपबैक केबल जुड़ी हों. जैसे, Presonus Audio Box 96, जिसके साथ पांच-पिन वाली स्टैंडर्ड DIN MIDI केबल हो
• ब्लूटूथ एमआईडीआई, जिसमें केबल जुड़ी हों. जैसे, CME WIDI जैक जिसके साथ 2.5 मि॰मी॰ MIDI TRS केबल हो

नीचे दी गई इमेज में, एमआईडीआई सहायक डिवाइसें और उनसे जुड़ी लूपबैक केबल के उदाहरण दिखाए गए हैं:

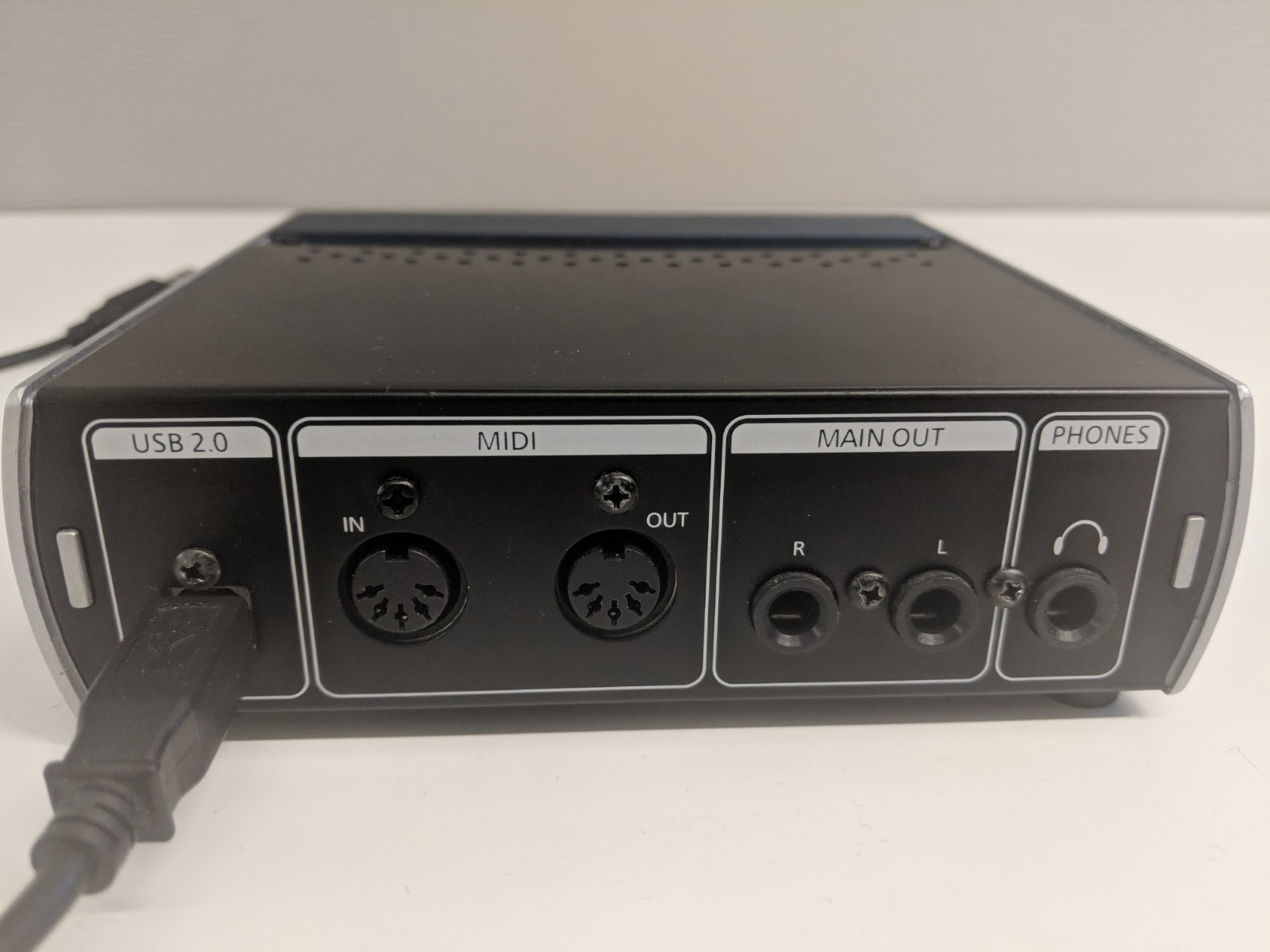

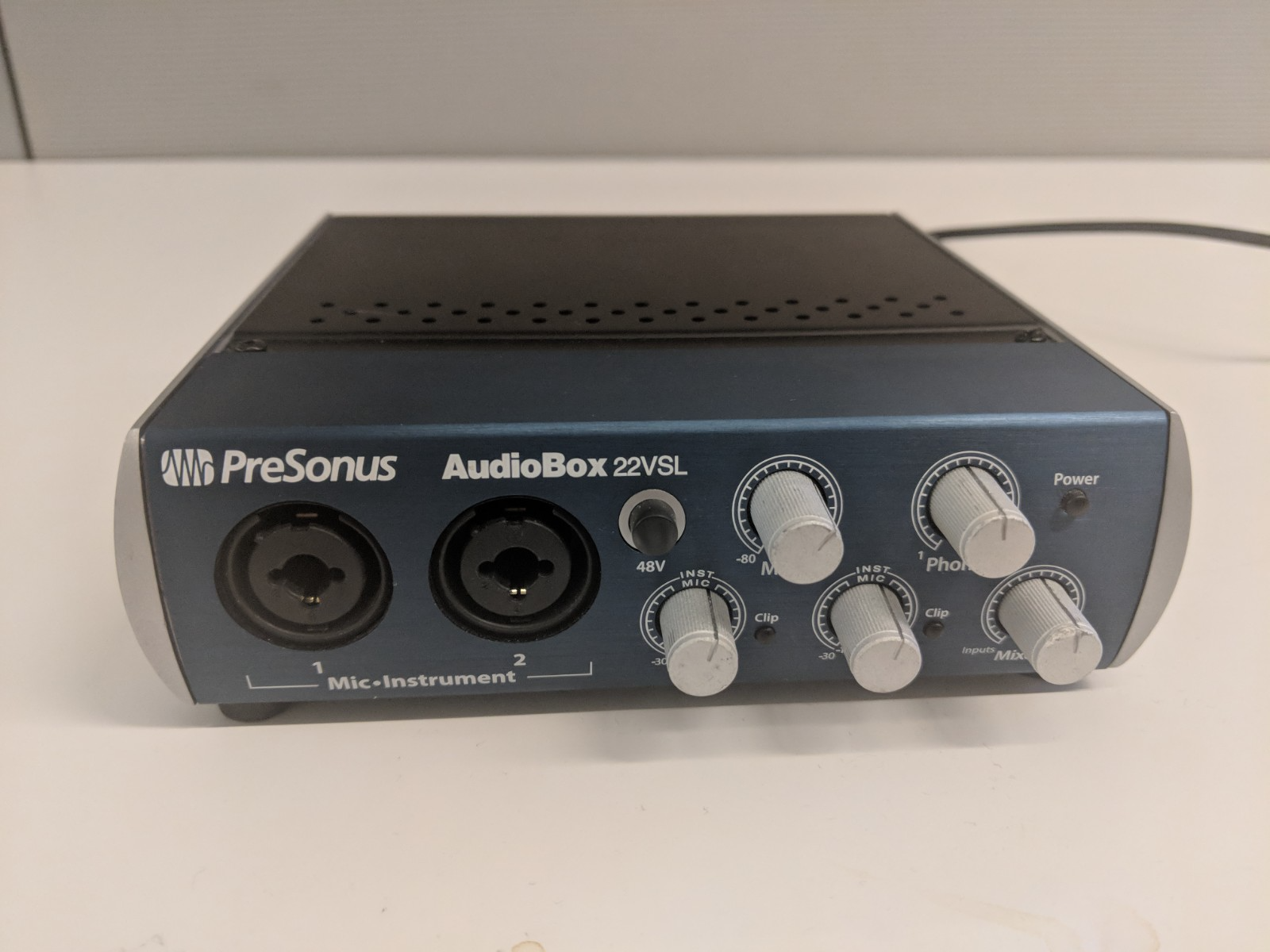

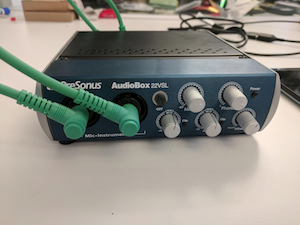

15वीं इमेज. यूएसबी ऑडियो इंटरफ़ेस के सामने का हिस्सा, जिसमें MIDI I/O पोर्ट हैं.

16वीं इमेज. यूएसबी ऑडियो इंटरफ़ेस के पीछे का हिस्सा, जिसमें MIDI I/O पोर्ट हैं.

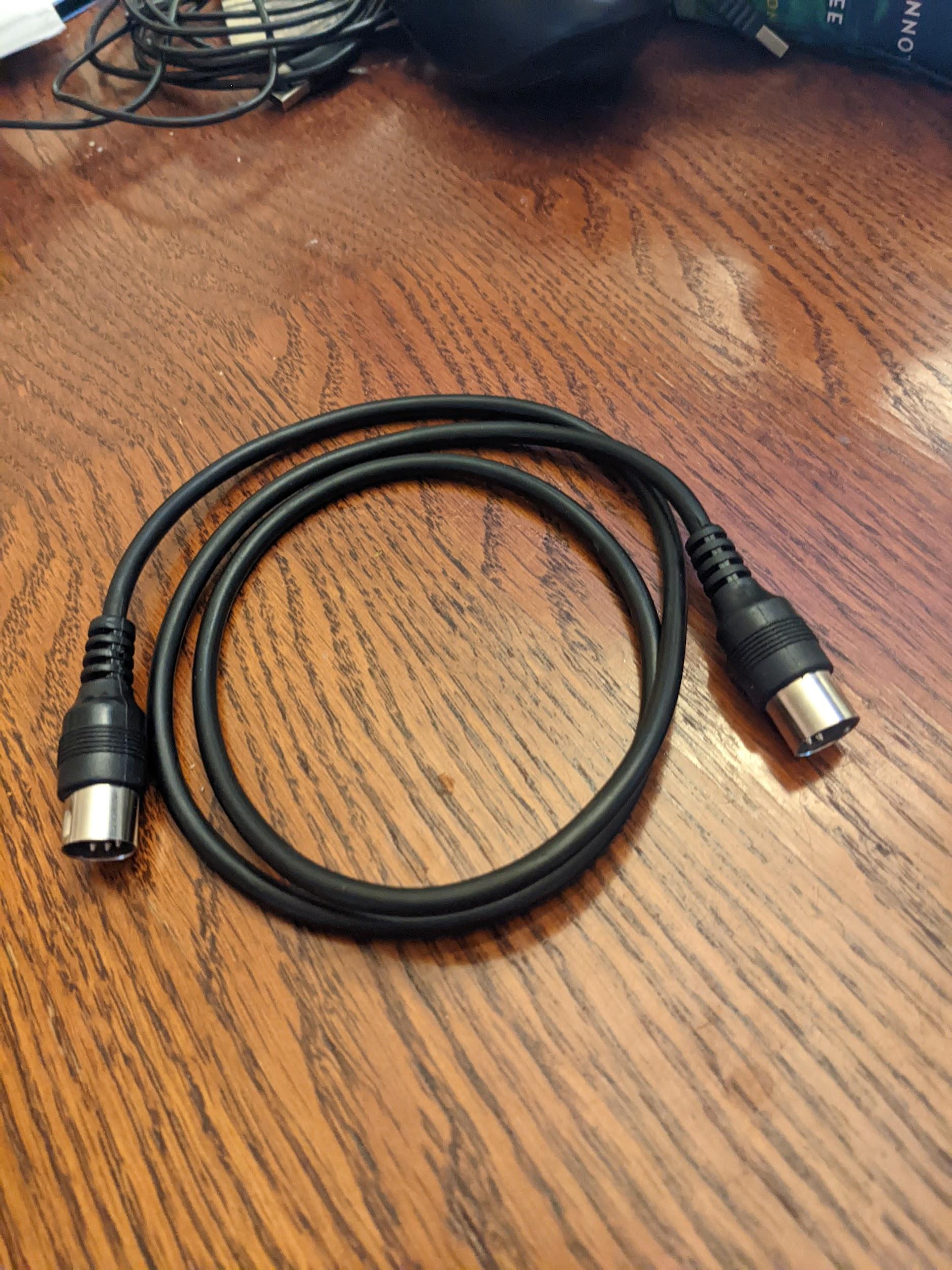

17वीं इमेज. पांच पिन वाली स्टैंडर्ड DIN MIDI केबल.

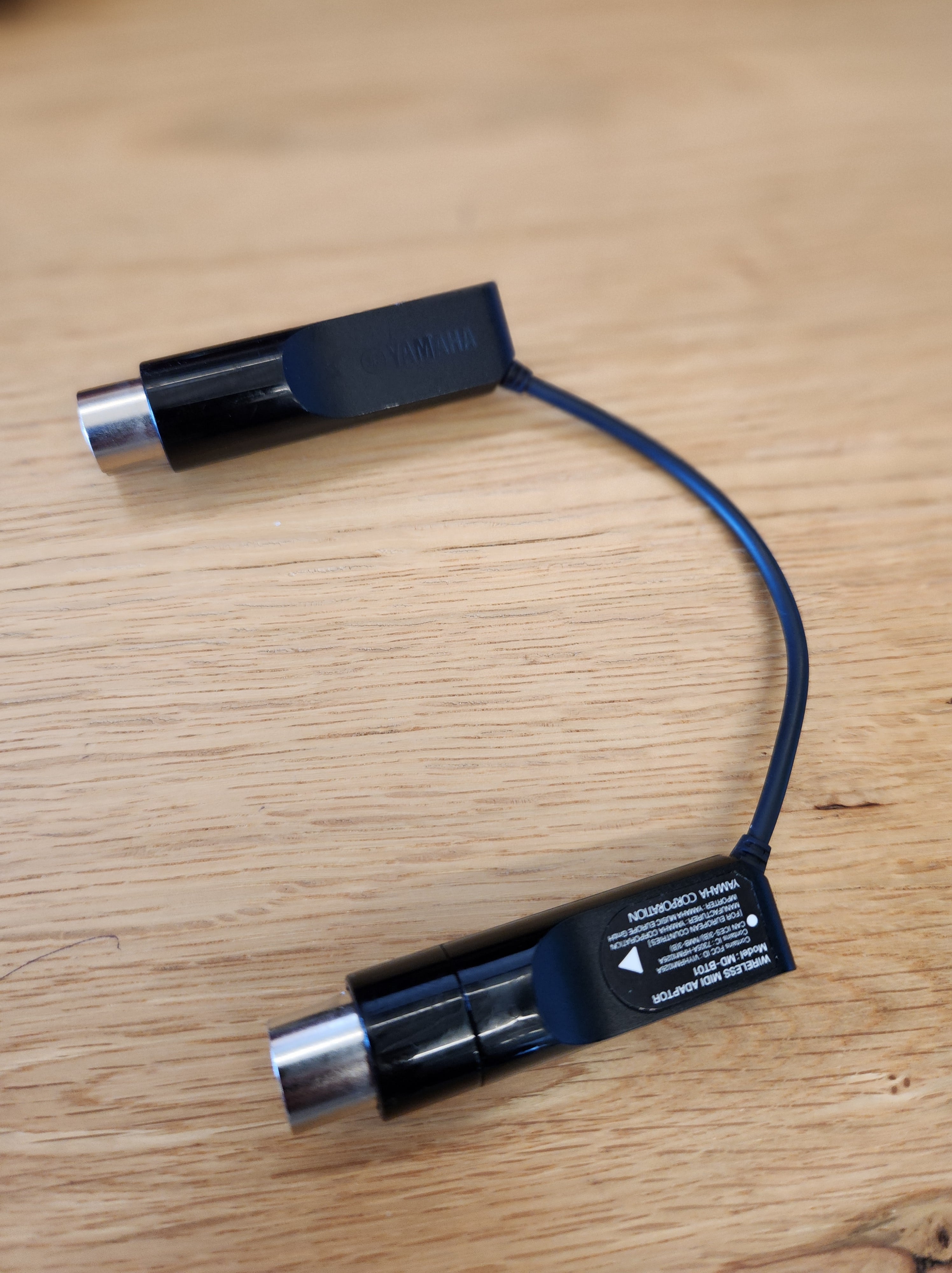

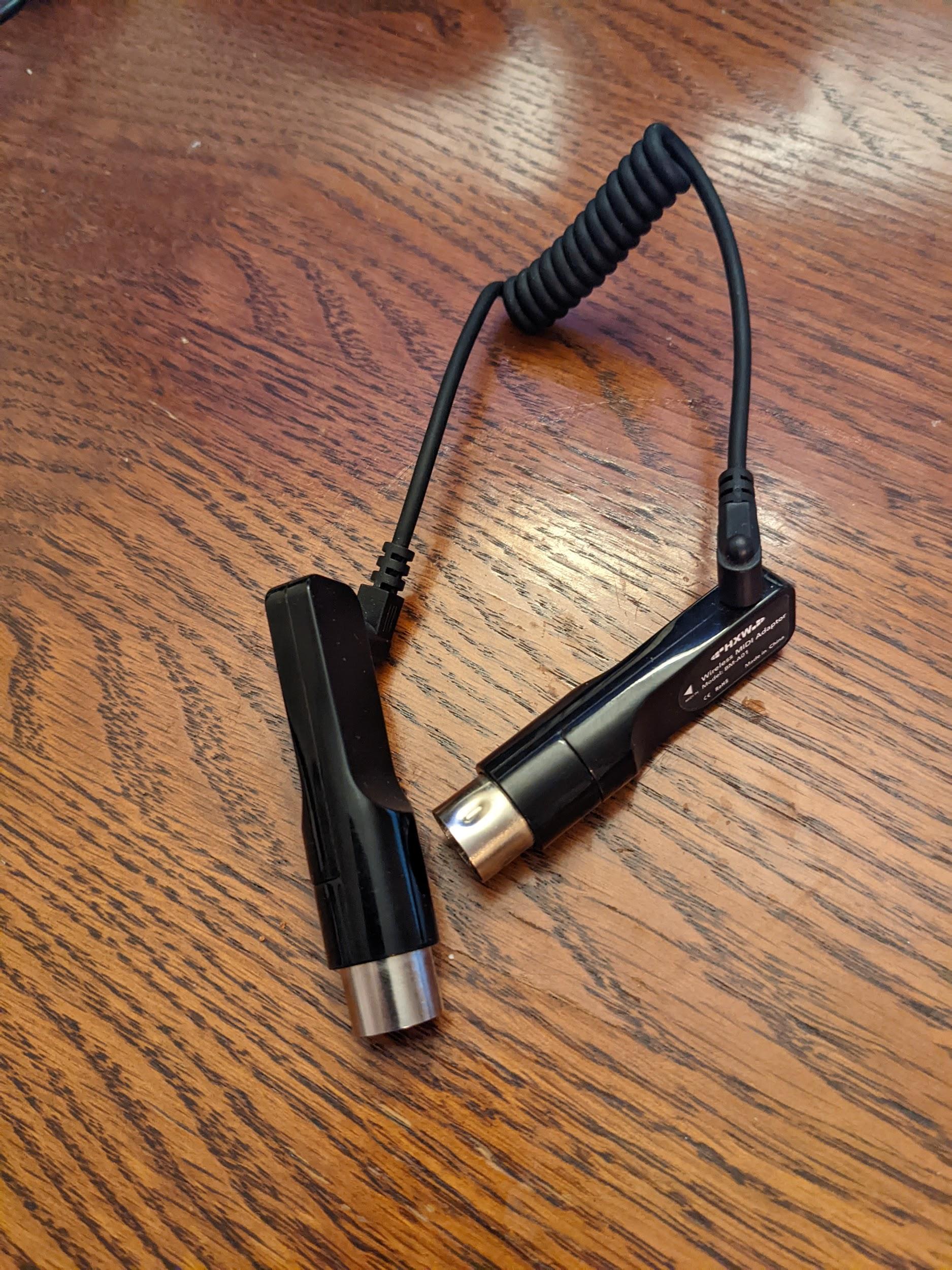

18वीं इमेज. पांच पिन वाली DIN के साथ ब्लूटूथ MIDI इंटरफ़ेस.

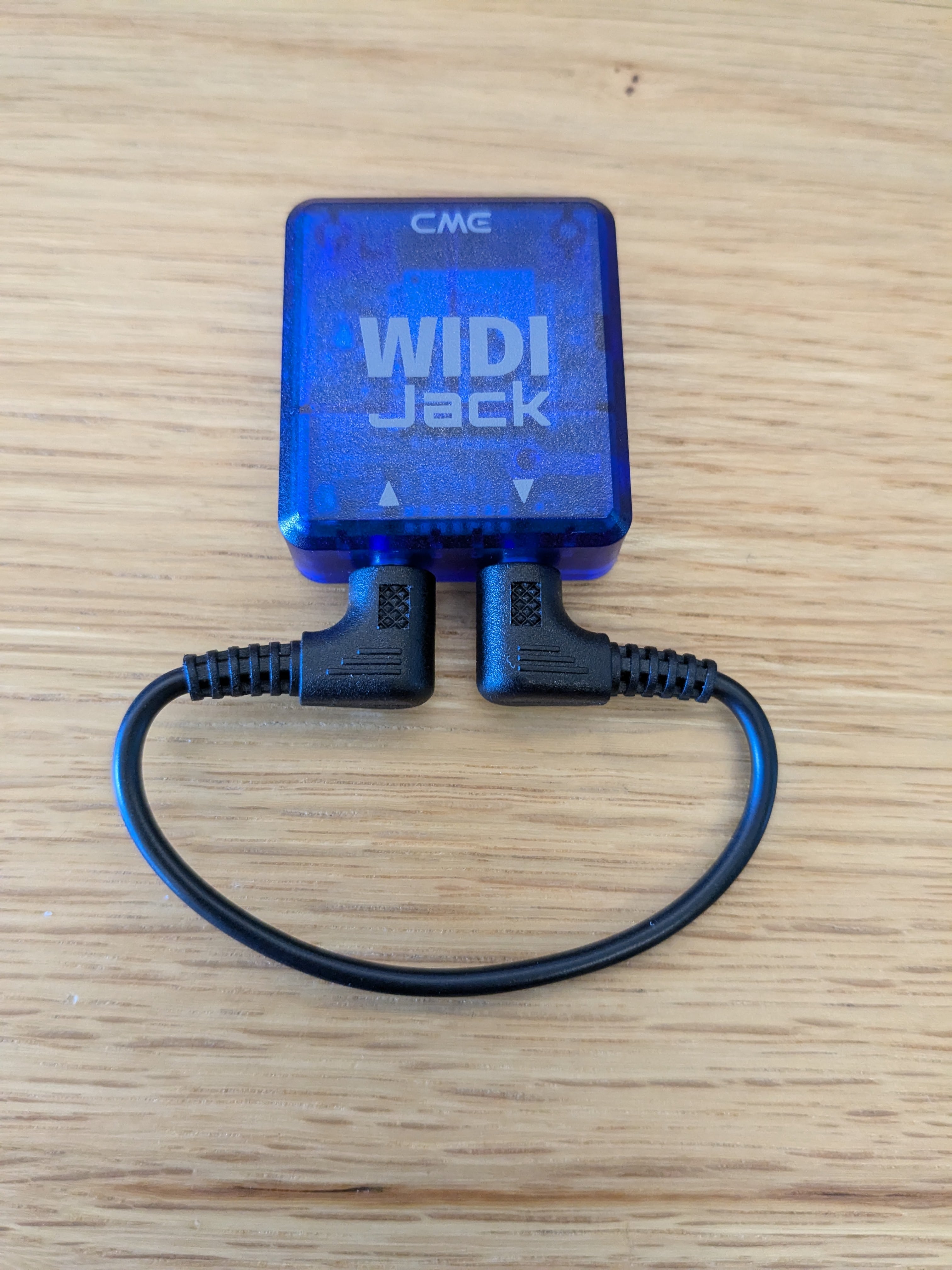

19वीं इमेज. लूपबैक की सुविधा वाला ब्लूटूथ MIDI इंटरफ़ेस.

ज़रूरी सहायक डिवाइसें (Android 15 या इससे पहले के वर्शन के लिए)

Android 15 या इससे पहले के वर्शन पर, CTS-V MIDI टेस्ट चलाने से पहले, आपके पास लूपबैक केबल से जुड़ा MIDI सहायक डिवाइस होना चाहिए. नीचे दी गई इमेज में, MIDI सहायक डिवाइसें और उनसे जुड़ी लूपबैक केबल के उदाहरण दिखाए गए हैं:

20वीं इमेज. यूएसबी ऑडियो इंटरफ़ेस के सामने का हिस्सा, जिसमें MIDI I/O पोर्ट हैं.

21वीं इमेज. यूएसबी ऑडियो इंटरफ़ेस के पीछे का हिस्सा, जिसमें MIDI I/O पोर्ट हैं.

22वीं इमेज. पांच पिन वाली स्टैंडर्ड DIN MIDI केबल.

23वीं इमेज. ब्लूटूथ MIDI इंटरफ़ेस. जैसे, Yamaha MD-BT01 या Roland WM-1.
