Testy audio w narzędziu CTS Verifier wymagają podłączenia tych urządzeń peryferyjnych:
- analogowy zestaw słuchawkowy z wtykiem 3,5 mm,
- wtyczka pętli zwrotnej audio,
- przejściówka z USB na analogowy zestaw słuchawkowy,
- interfejs audio USB,
- wielokanałowe urządzenia peryferyjne audio USB,
- urządzenia peryferyjne MIDI.
Analogowy zestaw słuchawkowy z wtykiem 3,5 mm
Do testów, które sprawdzają wykrywanie wtyku analogowego zestawu słuchawkowego, odtwarzanie sygnału audio i przyciski sterowania multimediami (Zwiększ głośność, Zmniejsz głośność, i Przycisk zestawu słuchawkowego lub Sterowanie multimediami), wymagany jest analogowy zestaw słuchawkowy zgodny z Androidem i wyposażony w 4-żyłowy wtyk telefoniczny 3,5 mm . Te zestawy słuchawkowe są powszechnie dostępne i często oznaczone jako Built For Android, ale wiele standardowych 4-żyłowych analogowych zestawów słuchawkowych jest zgodnych.
Przykładowy zestaw słuchawkowy i wtyk są pokazane na tych ilustracjach:

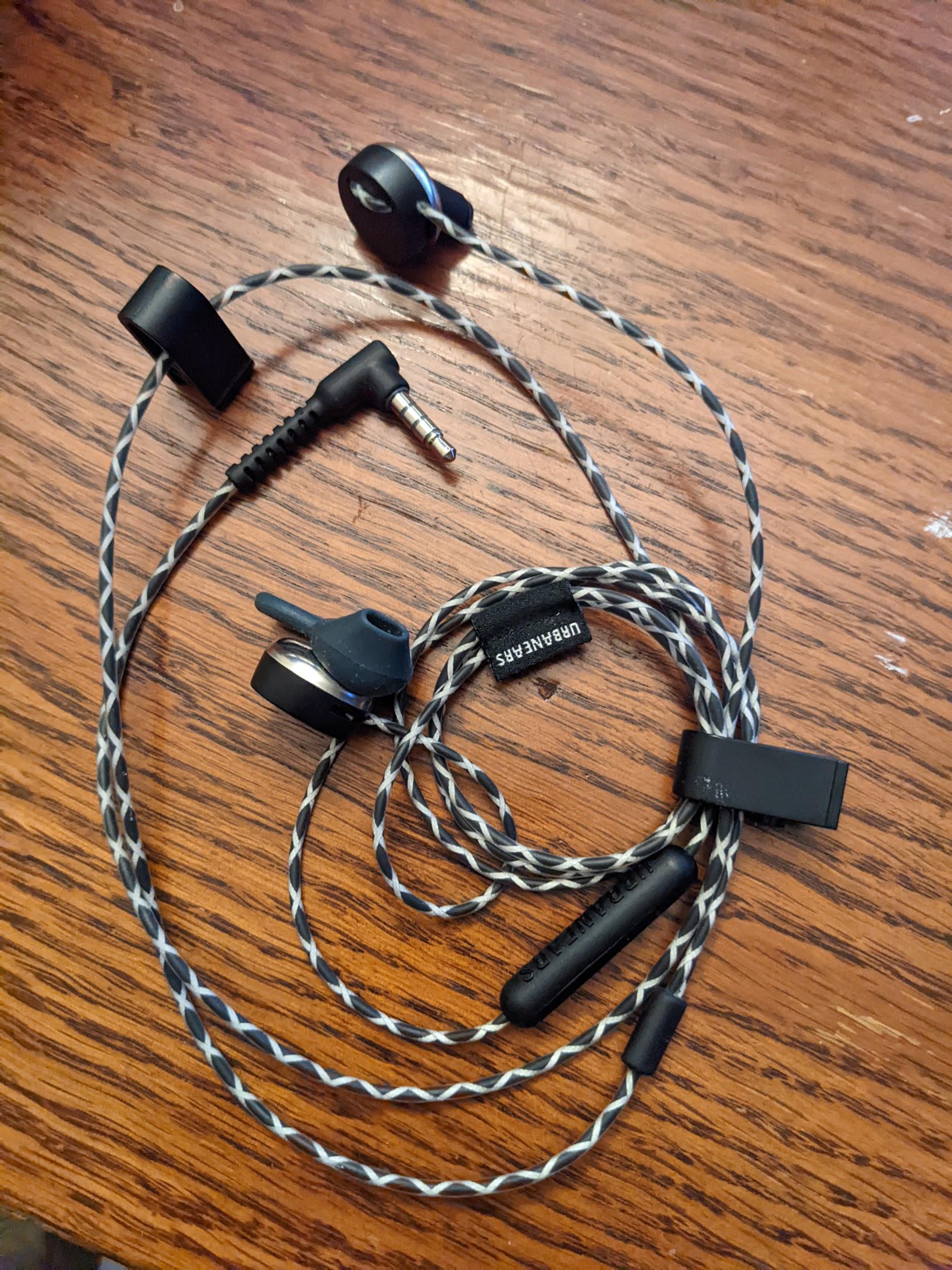

Rysunek 1. Przykładowy analogowy zestaw słuchawkowy zgodny z Androidem.

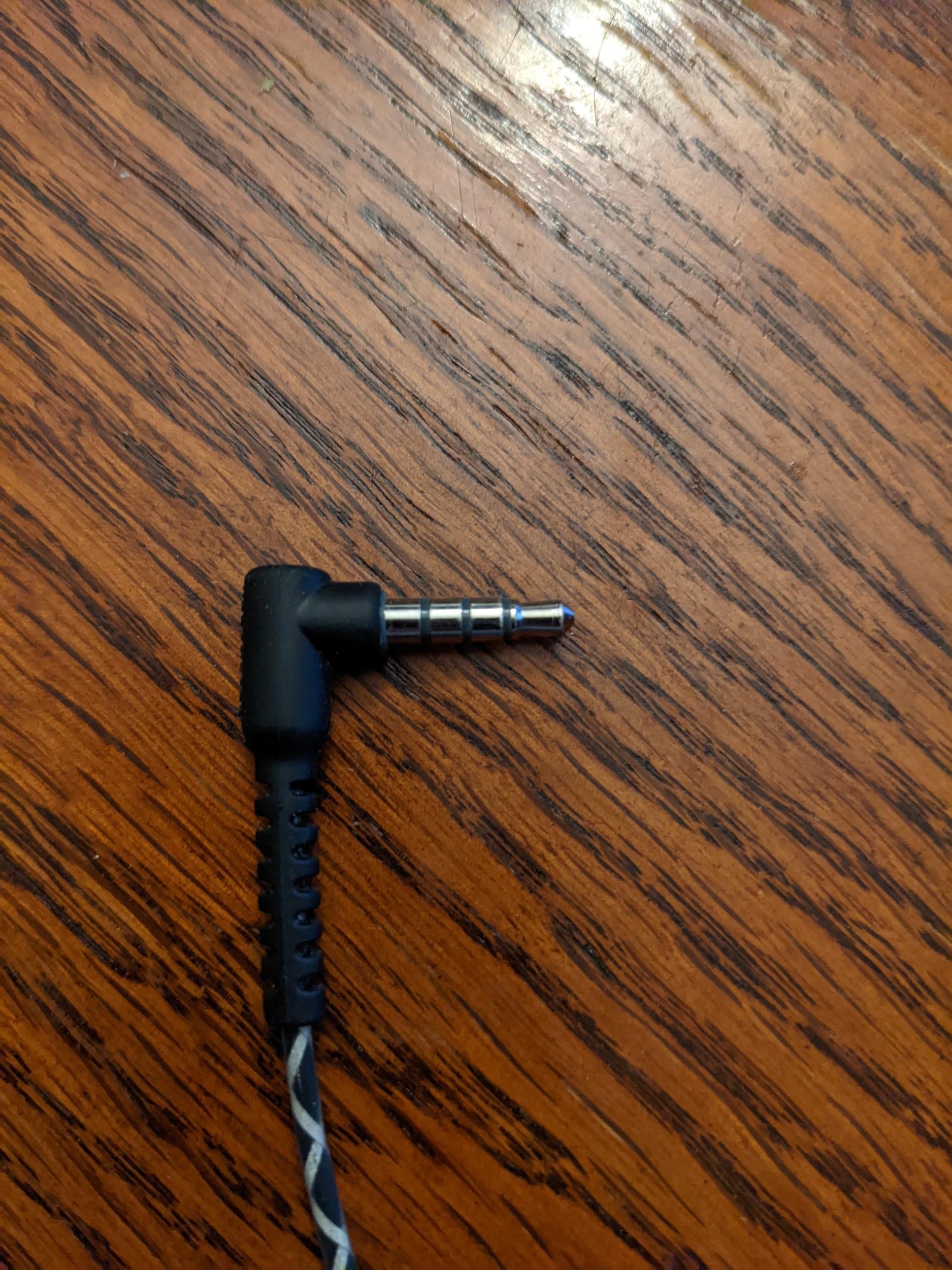

Rysunek 2. Przykładowy 4-żyłowy analogowy wtyk telefoniczny 3, 5 mm.
Wtyczka pętli zwrotnej audio
Wtyczka pętli zwrotnej audio zawiera elektronikę, która kieruje sygnał z analogowego gniazda słuchawek 3,5 mm z powrotem do wejścia w tym gnieździe. Imituje to analogowy zestaw słuchawkowy, więc tak jest on widziany przez testowane urządzenie, ale z idealną pętlą zwrotną od wyjścia do wejścia.
Schemat obwodu i link do producenta znajdziesz w artykule Wtyczka pętli zwrotnej audio.

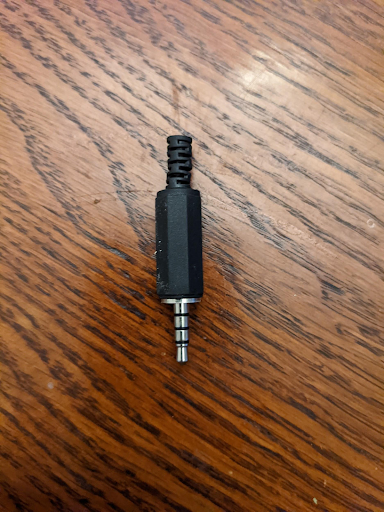

Rysunek 3. Wtyczka pętli zwrotnej audio.
Kalibracja pętli zwrotnej analogowej
Poziom głośności wyjścia w gnieździe słuchawek 3,5 mm jest kontrolowany przez przyciski głośności, które zwykle znajdują się z boku testowanego urządzenia. Aby ustawić odpowiedni poziom dla gniazda słuchawek 3, 5 mm i wtyczki pętli zwrotnej audio:
- Uruchom test w narzędziu CTS Verifier.
- Włóż wtyczkę pętli zwrotnej analogowej do analogowego gniazda słuchawek 3,5 mm.
- Uruchom panel kalibracji pętli zwrotnej audio i rozpocznij odtwarzanie.
- Użyj przycisków głośności na testowanym urządzeniu, aby dostosować poziom zgodnie z instrukcjami w panelu kalibracji pętli zwrotnej audio.
Przejściówka z USB na analogowy zestaw słuchawkowy
Przejściówka z USB na analogowy zestaw słuchawkowy przekształca cyfrowy sygnał audio USB na sygnał zgodny ze standardowym analogowym gniazdem słuchawek. Przejściówka jest zwykle podłączana do słuchawek analogowych lub analogowego zestawu słuchawkowego. W tym sensie jest ona odpowiednikiem analogowego gniazda słuchawek 3,5 mm, które znajduje się w niektórych testowanych urządzeniach. Jej ścieżka danych w systemie jest jednak inna i musi być testowana oddzielnie.
Podobnie jak w przypadku analogowego gniazda słuchawek 3,5 mm, w przypadku testów wymagających sprzężenia zwrotnego do analogowego gniazda w przejściówce należy podłączyć wtyczkę sprzężenia zwrotnego audio. Ponadto przejściówka z USB na analogowy zestaw słuchawkowy nie spowoduje połączenia USB z testowanym urządzeniem, dopóki nie zostanie podłączone urządzenie analogowe (lub przejściówka pętli zwrotnej audio).
Niektóre przejściówki USB nie będą działać z narzędziem CTS Verifier. Listę przetestowanych przejściówek, znajdziesz w artykule Zalecenia dotyczące przejściówek audio USB.

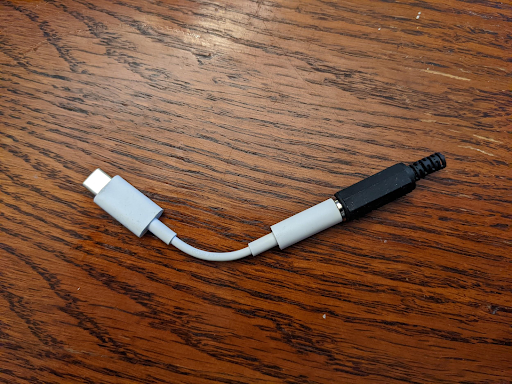

Rysunek 4. Wtyczka pętli zwrotnej audio podłączona do przejściówki z USB na analogowy zestaw słuchawkowy.

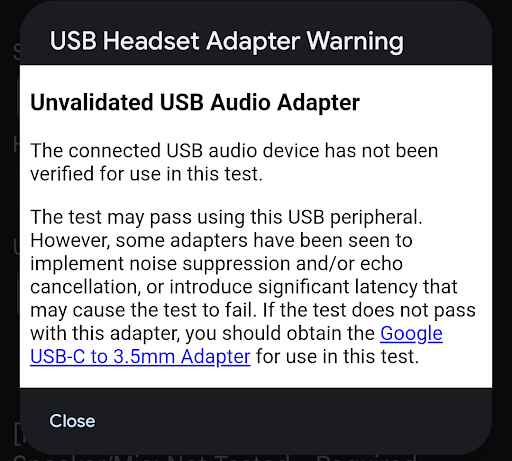

Rysunek 5. Ostrzeżenie dotyczące przejściówki USB.
Podłączone urządzenie peryferyjne może wystarczyć do zaliczenia testu. Niektóre przejściówki implementują jednak eliminowanie szumu lub usuwanie echa albo wprowadzają dodatkowe opóźnienie (30–40 ms), które może spowodować niepowodzenie testu. Jeśli test nie przejdzie z tą przejściówką, użyj przejściówki Google z USB-C Digital na 3,5 mm.
Kalibracja pętli zwrotnej analogowego zestawu słuchawkowego USB
Poziom głośności wyjścia w porcie audio USB jest kontrolowany przez przyciski głośności, które zwykle znajdują się z boku testowanego urządzenia. Aby ustawić odpowiedni poziom dla gniazda słuchawek 3, 5 mm i wtyczki pętli zwrotnej audio:
- Uruchom test w narzędziu CTS Verifier.
- Włóż przejściówkę z USB na analogowy zestaw słuchawkowy i wtyczkę pętli zwrotnej audio do portu USB testowanego urządzenia.
- Uruchom panel kalibracji audio i rozpocznij odtwarzanie.
- Użyj przycisków głośności na testowanym urządzeniu, aby dostosować poziom zgodnie z instrukcjami w panelu kalibracji audio.
Interfejs audio USB
Interfejs audio USB to urządzenie zewnętrzne z różnymi wejściami i wyjściami. Te urządzenia peryferyjne są zwykle przeznaczone do zastosowań muzycznych.
Ze względu na dużą różnorodność dostępnych w sprzedaży urządzeń interfejsowych i ich ciągłą zmianę dostępności narzędzie CTS Verifier nie określa konkretnej marki ani modelu urządzenia interfejsowego. Musisz samodzielnie sprawdzić, czy dany interfejs USB działa w teście.
Wymagany dodatkowy sprzęt
W tej sekcji znajdziesz listę dodatkowego sprzętu wymaganego w przypadku urządzenia peryferyjnego interfejsu audio USB.
Kable krosowe
Użyj kabli krosowych z wtykami męskimi 1/4 cala na 1/4 cala, aby połączyć wyjścia z wejściami USB.

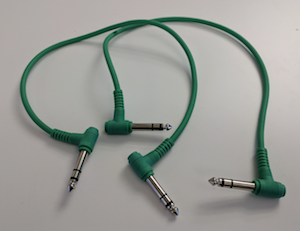

Rysunek 6. Kable krosowe.
Kabel urządzenia peryferyjnego USB
Kabel urządzenia peryferyjnego USB (który zwykle jest dołączony do urządzenia peryferyjnego) łączy urządzenie peryferyjne audio USB z urządzeniem hosta.

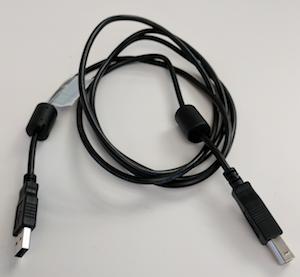

Rysunek 7. Kabel urządzenia peryferyjnego USB.
Przejściówka USB „On the Go” (OTG)
Przejściówka USB „On The Go” (OTG) jest wymagana do fizycznego podłączenia urządzenia peryferyjnego do urządzenia z Androidem i wskazania mu, aby przejęło rolę hosta.

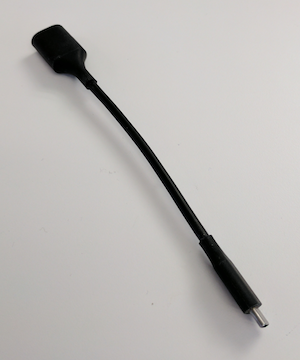

Rysunek 8. Przejściówka USB OTG.
Konfiguracja pętli zwrotnej audio
Na tych ilustracjach przedstawiono konfiguracje interfejsu audio USB:

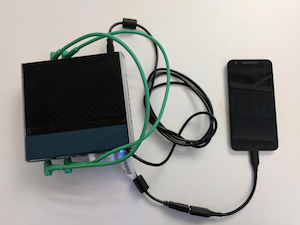

Rysunek 9. Interfejs audio USB z pętlą zwrotną podłączony do urządzenia z Androidem.

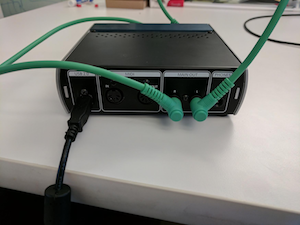

Rysunek 10. Połączenia z tyłu interfejsu audio USB.
Rysunek 11. Połączenia z przodu interfejsu audio USB.
Kalibracja interfejsu audio USB
Poziom głośności wyjścia w porcie audio USB jest kontrolowany przez przyciski głośności (znajdujące się z boku testowanego urządzenia) oraz elementy sterujące na samym interfejsie audio USB. Te elementy sterujące zwykle obejmują regulację poziomu dla każdego wejścia i regulację miksu, która określa względny poziom sygnału z gniazd wejściowych i dowolnego sygnału pochodzącego z wejścia audio USB.
Aby ustawić odpowiedni poziom dla interfejsu audio USB:
- Za pomocą kabli krosowych audio połącz pierwsze gniazdo wejściowe z pierwszym gniazdem wyjściowym. Jedno lub oba z nich mogą być oznaczone jako 1 lub Lewy.
- Powtórz tę czynność w przypadku wejść lub wyjść drugiego kanału, które mogą być oznaczone jako 2 lub Prawy.
- Nie łącz wejść i wyjść w sposób krzyżowy, czyli nie łącz pierwszego wejścia z drugim wyjściem ani drugiego wyjścia z pierwszym wejściem.
- Ustaw oba poziomy wejściowe na interfejsie audio USB na najniższą wartość.
- Jeśli interfejs USB ma regulację miksu, ustaw ją tylko na odtwarzanie, aby zapobiec sprzężeniu zwrotnemu.
- Jeśli interfejs audio USB ma pokrętło Monitor , ustaw je na maksymalną głośność, aby sterować głośnością wyjściową.
- Uruchom test w narzędziu CTS Verifier.
- Uruchom panel kalibracji audio i rozpocznij odtwarzanie.
- Użyj przycisków głośności na testowanym urządzeniu, aby ustawić maksymalny poziom.
- Użyj elementów sterujących poziomem wejściowym na interfejsie audio USB, aby dostosować poziom, zgodnie z instrukcjami w panelu kalibracji audio, aby zapewnić najlepszy stosunek sygnału do szumu.
Wielokanałowe urządzenia peryferyjne audio USB
Testy wejścia wielokanałowego i wyjścia wielokanałowego sprawdzają maski przechwytywania 4-kanałowego i wyjścia 8-kanałowego (Quad, 5.1 i 7.1) za pomocą wielokanałowego sprzętu audio USB, urządzeń do miksowania lub przełączania pętli zwrotnej oraz kabli rozdzielających.
Sprzęt i kable wejścia 4-kanałowego
Testowanie wejścia 4-kanałowego (ścieżki danych audio – test wejścia 4-kanałowego USB test) wymaga interfejsu audio USB 4-in/4-out oraz kabli do połączenia każdego kanału wyjściowego z odpowiednim kanałem wejściowym:
Opcja 1. Zoom AMS-44 (interfejs audio USB 4-in/4-out)
- Zoom AMS-44 (w Amazonie) lub Zoom AMS-44 (w AliExpress)
- Kable rozdzielające: 2 kable rozdzielające stereo 3,5 mm na podwójne mono 6,35 mm (1/4 cala) do rozdzielania wyjść stereo A i B na wejścia mono 1–4.
Rysunek 12. Zoom AMS-44 i kable rozdzielające.
Opcja 2. Focusrite Scarlett 4i4 (4. generacji, interfejs audio USB 4-in/4-out)
- Focusrite Scarlett 4i4 (w Sweetwater)
- Kable krosowe: 4 kable męskie 6,35 mm (1/4 cala) cables
Sprzęt, miksery i kable wyjścia 8-kanałowego
Testowanie wyjścia 8-kanałowego (ścieżki danych audio – test wielokanałowy USB test) wymaga przejściówki audio USB 7.1 oraz miksera dźwięku lub przełącznika audio do kierowania 8 dyskretnych kanałów wyjściowych z powrotem do wejścia stereo:
- Przejściówka audio USB 7.1:
- Przejściówka audio USB Vantec 7.1 (w Amazonie), przejściówka zgodna z klasą, która natywnie zgłasza maski wyjściowe Quad, 5.1 i 7.1.
- Kable:
- Cztery kable pomocnicze stereo 3,5 mm do podłączenia wyjść Vantec do wejść miksera lub przełącznika.
- 1 kabel rozdzielający stereo 3,5 mm na podwójne mono do kierowania zmiksowanego wyjścia stereo z powrotem do wejścia liniowego stereo Vantec.
Mikser dźwięku lub przełącznik (wybierz jeden):
Opcja 1. Mikser aktywny (zalecany): 6-kanałowy mikser dźwięku stereo
- 6-kanałowy mikser audio stereo (w serwisie eBay), 6-kanałowy mikser audio stereo (w serwisie AliExpress) lub 6-kanałowy mikser audio stereo (w Amazonie)
- Zasilacz DC: miksery aktywne zwykle wymagają zasilacza 5– 24 V DC (zwykle 12 V DC, ≥ 500 mA) ze standardowym złączem cylindrycznym 5, 5 mm OD × 2, 1 mm ID z dodatnim środkiem (np. w B&H, Amazonie lub Electronix Express).
Rysunek 13. Połączenie aktywnego 6-kanałowego miksera stereo z przejściówką USB Vantec 7.1.
Opcja 2. Przełącznik ręczny: 4-kanałowy przełącznik audio
Rysunek 14. Połączenie ręcznego 4-kanałowego przełącznika audio z przejściówką USB Vantec 7.1.
Szczegółowe schematy połączeń i instrukcje kalibracji krok po kroku znajdziesz w artykule Testy wejścia wielokanałowego i wyjścia wielokanałowego.
Urządzenia peryferyjne MIDI
Testy MIDI w narzędziu CTS Verifier sprawdzają, czy system MIDI (Musical Instrument Digital Interface) działa zgodnie z oczekiwaniami w przypadku interfejsów USB MIDI, Bluetooth LE (BLE) MIDI i wirtualnych interfejsów MIDI. W przypadku konkretnej wersji Androida postępuj zgodnie z wymaganiami dotyczącymi urządzeń peryferyjnych w tych sekcjach.
Wymagane urządzenia peryferyjne (Android 16 lub nowszy)
Zanim uruchomisz testy MIDI CTS-V na Androidzie 16 lub nowszym, musisz mieć te urządzenia peryferyjne:
- USB MIDI z powiązanymi kablami pętli zwrotnej, np. Presonus Audio Box 96 ze standardowym 5-pinowym kablem DIN MIDI.
- Bluetooth MIDI z powiązanymi kablami, np. CME WIDI Jack z kablem MIDI TRS 2,5 mm.
Przykłady urządzeń peryferyjnych MIDI z powiązanymi kablami pętli zwrotnej są pokazane na tych ilustracjach:

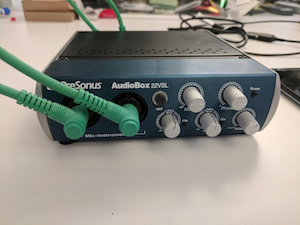

Rysunek 15. Przód interfejsu audio USB z portami wejścia/wyjścia MIDI.
Rysunek 16. Tył interfejsu audio USB z portami wejścia/wyjścia MIDI.
Rysunek 17. Standardowy 5-pinowy kabel DIN MIDI.
Rysunek 18. Interfejs Bluetooth MIDI z 5-pinowym złączem DIN.
Rysunek 19. Interfejs Bluetooth MIDI z pętlą zwrotną.
Wymagane urządzenia peryferyjne (Android 15 lub starszy)
Zanim uruchomisz testy MIDI CTS-V na Androidzie 15 lub starszym, musisz mieć urządzenie peryferyjne MIDI z powiązanymi kablami pętli zwrotnej. Przykłady urządzeń peryferyjnych MIDI z powiązanymi kablami pętli zwrotnej są pokazane na tych ilustracjach:
Rysunek 20. Przód interfejsu audio USB z portami wejścia/wyjścia MIDI.
Rysunek 21. Tył interfejsu audio USB z portami wejścia/wyjścia MIDI.
Rysunek 22. Standardowy 5-pinowy kabel DIN MIDI.
Rysunek 23. Interfejs Bluetooth MIDI, np. Yamaha MD-BT01 lub Roland WM-1.
