یک جعبه Gen2 بخرید و راه اندازی کنید

دوربین Gen2 ITS-in-a-box شامل یک جعبه آلومینیومی است که با لیزر از نقشه‌های طراحی به کمک کامپیوتر (CAD)، یک نمودار تست چاپ شده و یک دستگاه تحت تست (DUT) برش داده شده است. دوربین Gen2 ITS-in-a-box همان قابلیت‌های دوربین معمولی ITS-in-a-box را دارد، اما شامل یک سیستم روشنایی سه مرحله‌ای با ماژول‌های LED با کیفیت بالا، یک موتور بهبود یافته که مقاوم است و بازخورد ارائه می‌دهد و ساختار کاملاً فلزی برای بهبود استحکام ساختاری و کاهش نشت نور است.

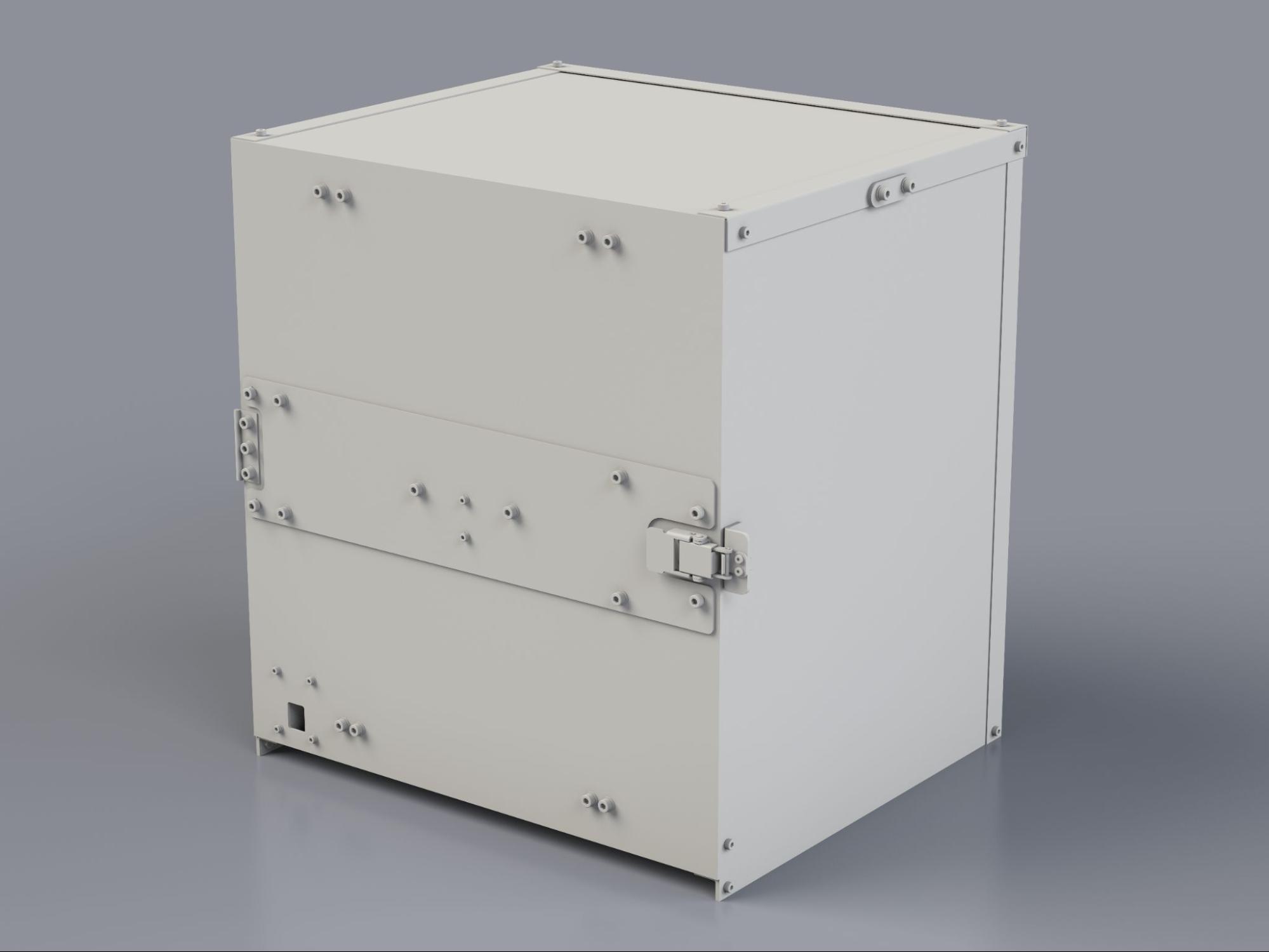

شکل ۱. دوربین نسل دوم ITS-in-a-box.

نحوه استفاده از دوربین Gen2 ITS-in-a-box

برای استفاده از جعبه ITS دوربین Gen2، این مراحل را دنبال کنید:

1. جعبه ITS نسل دوم را خریداری کنید.
2. کنترلر را تنظیم کنید و DUT را نصب کنید.
3. تست‌های ITS دوربین را اجرا کنید.
4. نتایج را از DUT بازیابی کنید.

یک دوربین نسل دوم ITS-in-a-box خریداری کنید

توصیه می‌کنیم دوربین Gen2 ITS-in-a-box را از یکی از فروشندگان واجد شرایط زیر خریداری کنید.

• شرکت فناوری زیستی و پزشکی ووشی بایوهرمس، با مسئولیت محدود
  چین: 88 West Meiliang Road. مشان. Wuxi, Jiangsu 214092
  http://www.biohermes.com
  luweijie@biohermes.com.cn
  چین: +86-510-85385897 داخلی 2121

• شرکت بایت بریج
  ایالات متحده آمریکا: خیابان کراکر ۱۵۰۲، هیوارد، کالیفرنیا ۹۴۵۴۴-۷۰۳۷
  چین: ۲۲F #۰۶-۰۸، برج A میدان بین‌المللی هونگول، ۱۶۰۰ جاده غربی ژونگشان، شوهویی، شانگهای، کد پستی ۲۰۰۲۳۵
  https://www.bytebt.com
  androidpartner@bytebt.com
  ایالات متحده آمریکا: ‎+1-510-373-8899‎
  چین: +86-400-8866-490

آموزش ویدیویی

این یک آموزش ویدیویی از نحوه راه‌اندازی دوربین Gen2 ITS-in-a-box است:

تنظیم کنترلر برای آزمایش

برای تنظیم کنترلر ITS-in-a-box دوربین Gen2 جهت آزمایش، این مراحل را دنبال کنید.

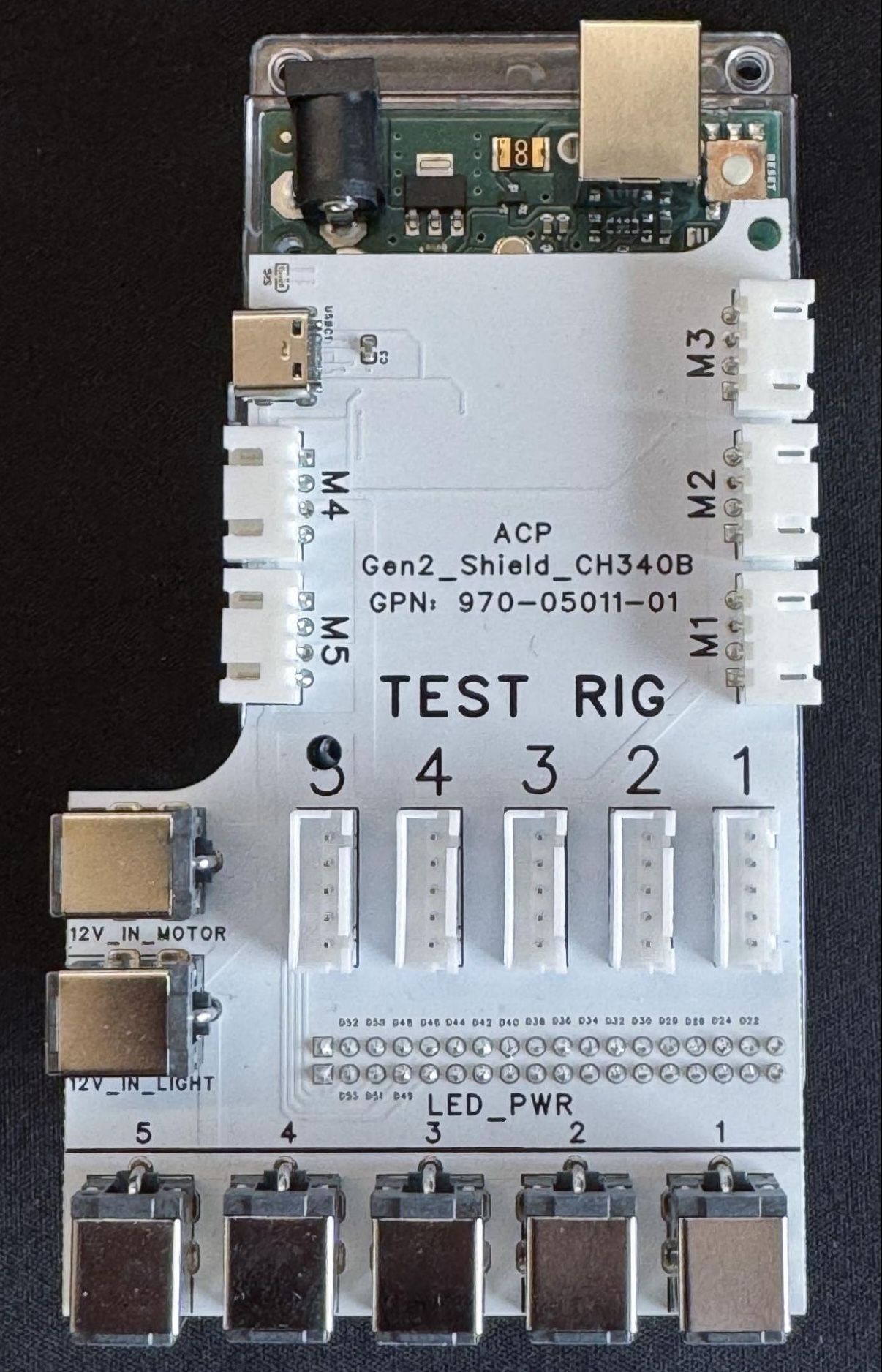

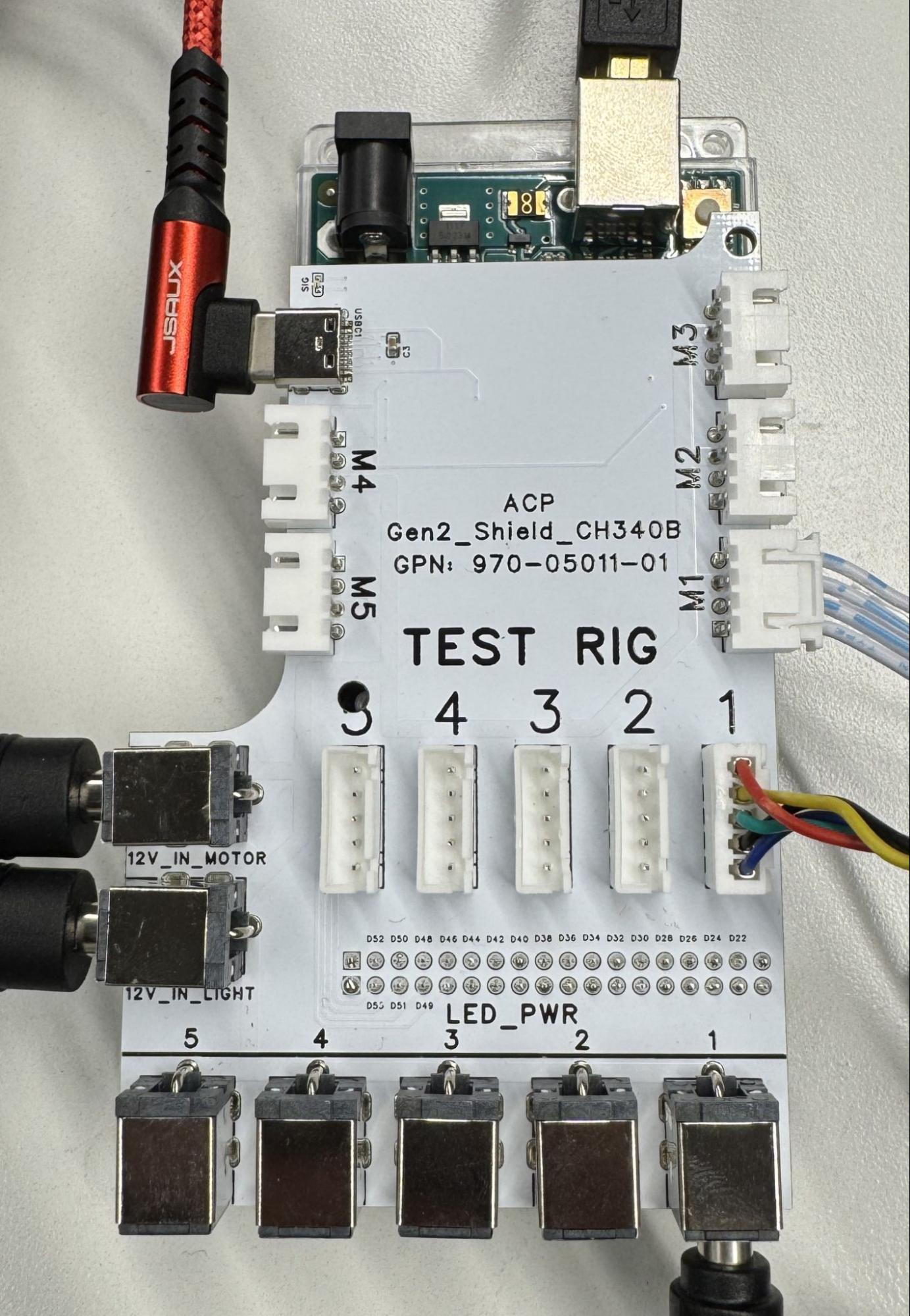

شکل ۲. کنترلر Gen2 با (چپ) و بدون اتصالات (راست).

1. دکل Gen2 را در محل مورد نظر خود قرار دهید.

2. کابل‌ها را به پورت‌های مربوطه به صورت زیر وصل کنید:

   1. کابل ۴ پین به پورت M1 .
   2. کابل ۵ پین به پورت TEST RIG - ۱ .
   3. دوشاخه بشکه به پورت LED_PWR - 1 .
   4. دوشاخه‌های دو منبع تغذیه به پورت‌های ۱۲V_IN_MOTOR و ۱۲V_IN_LIGHT .
   5. کابل USB-A به USB-C به پورت M4 USB-C.
   6. کابل USB-A به USB-B به پورت M3 USB-B.
   7. سیم‌های برق از منبع تغذیه به پریز برق.
   8. سر USB-A کابل‌های USB-A/C و USB-A/B از کنترلر به میزبان شما.

فریمور کنترلر در gen2_production_v2.ino موجود است.

سوالات متداول (FAQ)

سوالات متداول در مورد دوربین Gen2 ITS-in-a-box به شرح زیر است.

نمودار

س: نمودار من آسیب دیده است، چگونه می‌توانم نمودار جدیدی دریافت کنم؟

الف) برای دریافت نمودار جدید، با یکی از فروشندگان واجد شرایط ما، Biohermes یا Byte Bridge Inc.، تماس بگیرید.

موتور

س: دکل من وصل می‌شود، اما موتور موقعیت خود را حفظ نمی‌کند. آیا این طبیعی است؟

بله ، این در چرخه آزمایش اولیه طبیعی است. پس از اتمام چرخه آزمایش اولیه، موتور موقعیت خود را حفظ می‌کند.

س: موتور LSS-HT1 در دستگاه Gen2 چه تفاوتی با موتور HS-755MG در دستگاه فیوژن سنسور دارد؟

الف) موتور LSS-HT1 در دستگاه Gen2 دقت، صحت، کیفیت ساخت و بازخورد دستگاه را بهبود می‌بخشد. این موتور همچنین کنترل‌های پارامتر گسترده‌ای را ارائه می‌دهد.

س: موتور من چشمک می‌زند و حرکت نمی‌کند. چه کاری باید انجام دهم؟

الف) این نشان می‌دهد که مانعی موتور را مسدود کرده است. DUT و صفحه چرخان را از نظر وجود مانع یا کابل‌های گره خورده بررسی کنید. پس از حل مشکل، دستور #0RESET<cr> را برای تنظیم مجدد موتور ارسال کنید و آزمایش را ادامه دهید.

س: از کجا می‌توانم برگه اطلاعات فنی موتور (LSS-HT1) را پیدا کنم؟

الف) می‌توانید مستندات مربوط به موتور LSS-HT1 را در وب‌سایت Lynxmotion پیدا کنید.

ال ای دی

س: چگونه می‌توانم تشخیص دهم که میله‌های LED من به درستی نصب شده‌اند؟

الف) برای نمونه‌ای از نصب میله LED به شکل ۳ مراجعه کنید. مطمئن شوید که خط سفید روی برد LED با نگهدارنده چاپ سه‌بعدی هم‌تراز باشد و LEDها به درستی متصل و نصب شده باشند.

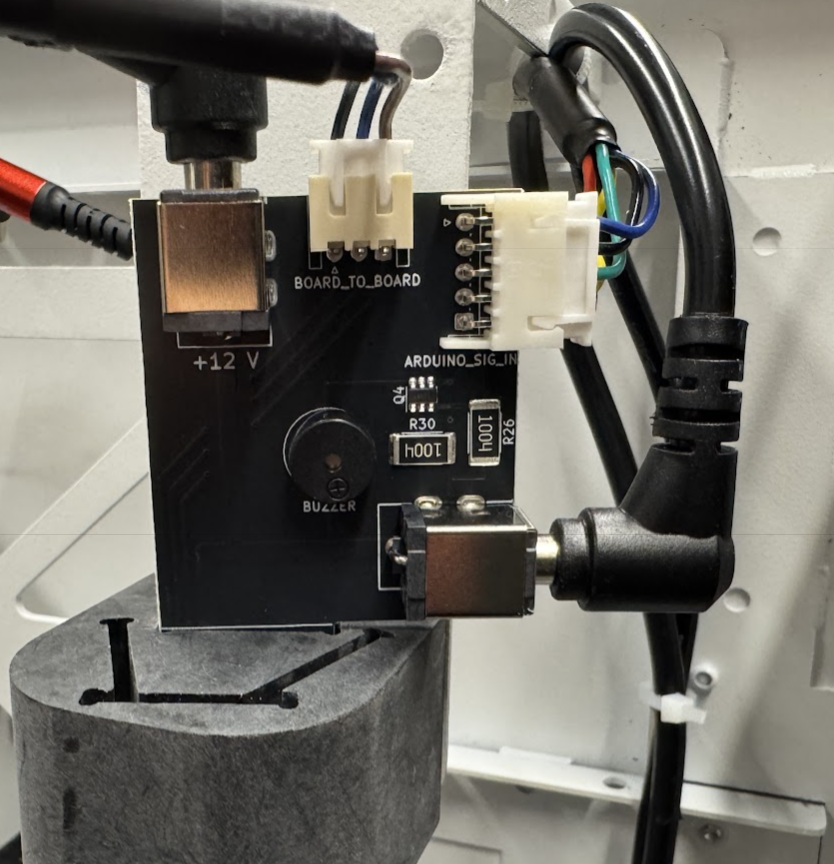

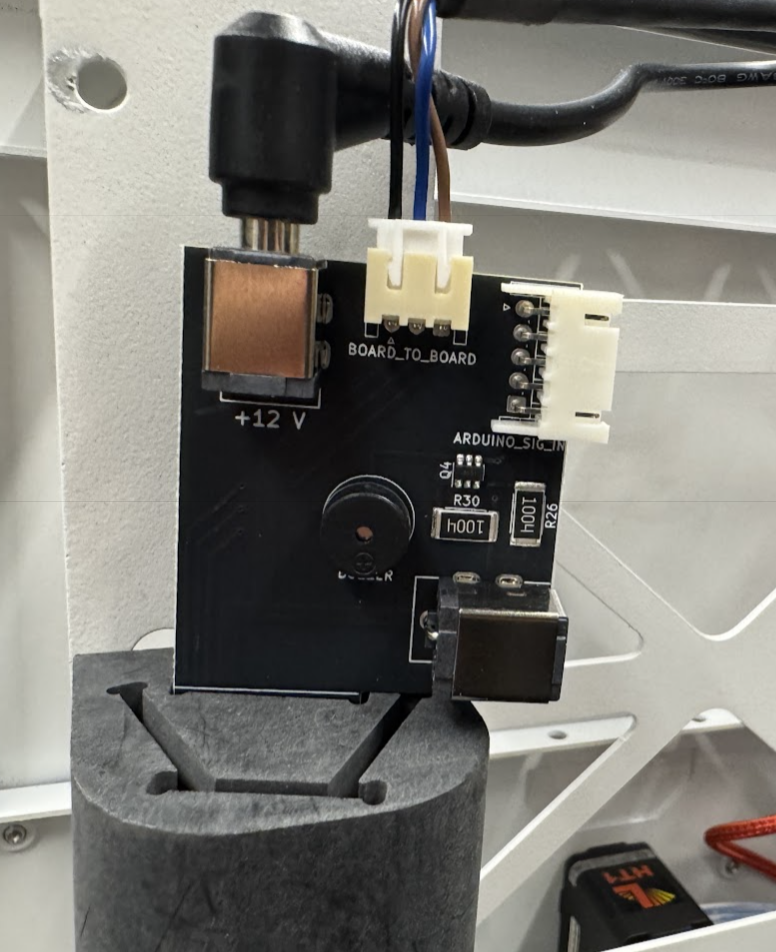

شکل ۳. نصب میله LED با (چپ) و بدون اتصالات (راست).

کنترل کننده

س: کانال‌های تعیین‌شده برای موتور و LEDها کدامند؟

الف) کانال ۰ برای موتور. کانال ۱ برای LEDها.

س: چگونه سخت افزار را آزمایش کنم؟

الف) دستور f11 به کنترلر (آردوینو مگا) ارسال کنید تا یک توالی تست برای روشنایی آغاز شود. این توالی از سه مرحله روشنایی مجزا عبور می‌کند و چندین بار به طور خلاصه زنگ اخبار را فعال می‌کند. برای آزمایش موتور، از نرم‌افزار پیکربندی Lynxmotion LSS که از Lynxmotion موجود است، استفاده کنید.
