Камера Gen2 ITS-in-a-box состоит из алюминиевого корпуса, вырезанного лазером по чертежам, полученным с помощью системы автоматизированного проектирования (САПР), печатной тестовой таблицы и тестируемого устройства (DUT). Камера Gen2 ITS-in-a-box обладает теми же возможностями, что и обычная камера ITS-in-a-box , но включает в себя трехступенчатую систему освещения с высококачественными светодиодными модулями, улучшенный, надежный двигатель с обратной связью, а также цельнометаллическую конструкцию для повышения жесткости и уменьшения утечки света.

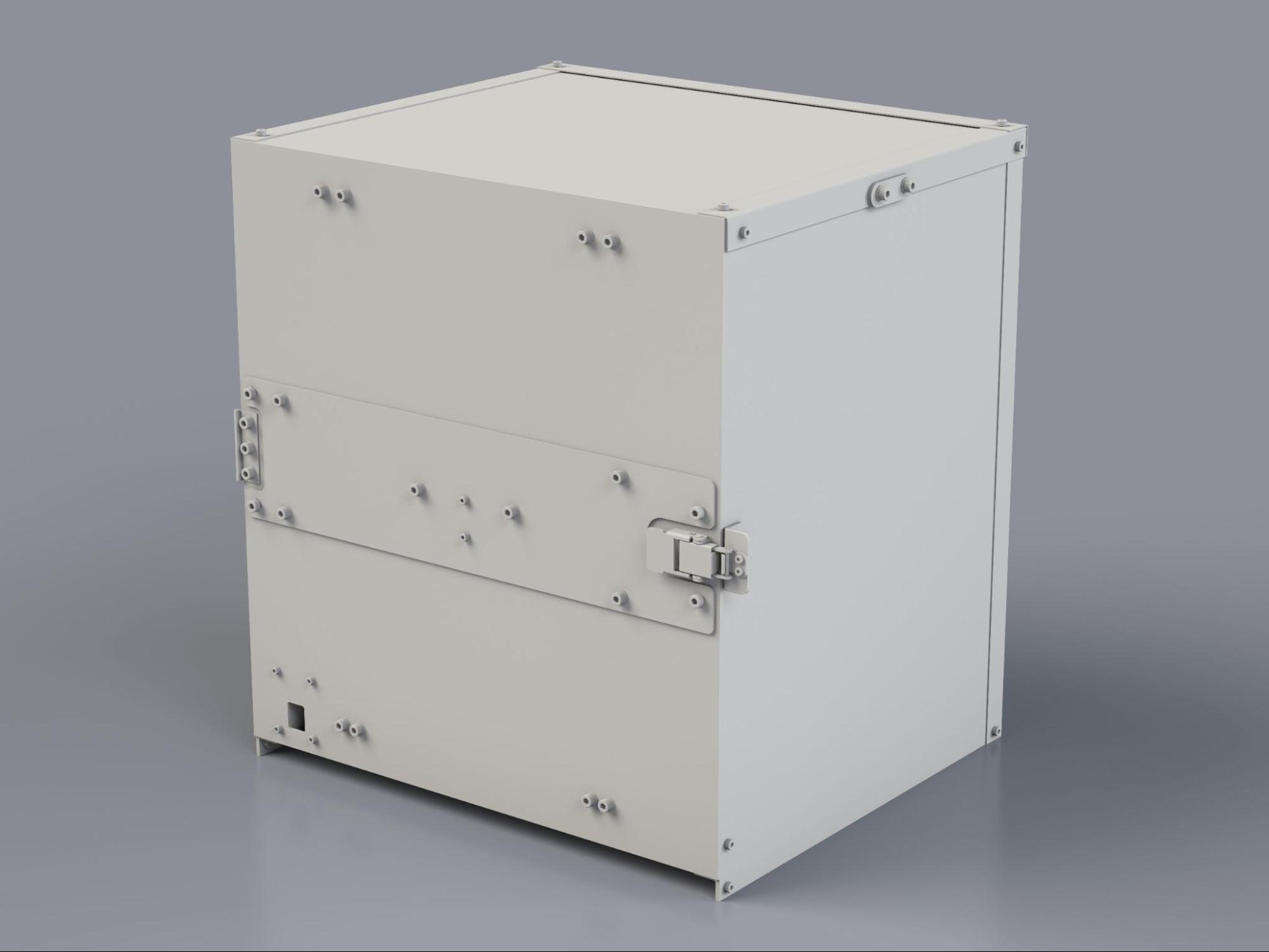

Рисунок 1. Камера Gen2 ITS-в-корпусе.
Как пользоваться камерой Gen2 ITS-in-a-box
Для использования блока ITS для камер Gen2 выполните следующие действия:
- Приобретите блок ITS Gen2.
- Настройте контроллер и установите тестируемое устройство.
- Запустите тесты ITS камеры.
- Получите результаты от тестируемого устройства.
Приобретите камеру Gen2 в коробке ITS.
Мы рекомендуем приобретать камеру Gen2 в комплекте у одного из следующих проверенных поставщиков.
Wuxi BioHermes Bio&Medical Technology Co., Ltd.
Китай: 88 West Meiliang Road. Машан. Уси, Цзянсу 214092
http://www.biohermes.com
luweijie@biohermes.com.cn
Китай: +86-510-85385897 доб. 2121Byte Bridge Inc.
США: 1502 Crocker Ave, Hayward, CA 94544-7037
Китай: 22 этаж, № 06-08, Hongwell International Plaza Tower A, Западная улица Чжуншань, 1600, Сюйхуэй, Шанхай, 200235
https://www.bytebt.com
androidpartner@bytebt.com
США: +1-510-373-8899
Китай: +86-400-8866-490
Видеоурок
Это видеоурок по настройке камеры Gen2 ITS-in-a-box:
Настройте контроллер для тестирования.
Выполните следующие шаги, чтобы настроить контроллер ITS-in-a-box для камеры Gen2 для тестирования.
Рисунок 2. Контроллер Gen2 с подключением (слева) и без подключения (справа).
- Разместите установку Gen2 в нужном вам месте.
Подключите кабели к соответствующим портам следующим образом:
- 4-контактный кабель к порту M1 .
- 5-контактный кабель к испытательному стенду — 1 порт.
- Штекер цилиндрической формы к порту LED_PWR - 1 .
- Подключите штепсельные разъемы двух источников питания к портам 12V_IN_MOTOR и 12V_IN_LIGHT .
- Кабель USB-A — USB-C к порту M4 USB-C.
- Кабель USB-A — USB-B к порту USB-B микроконтроллера M3 .
- Шнуры питания от блоков питания к розетке.
- Разъем USB-A на кабелях USB-A/C и USB-A/B, идущих от контроллера к хосту.
Прошивка контроллера доступна по адресу gen2_production_v2.ino .
Часто задаваемые вопросы (FAQ)
Ниже приведены часто задаваемые вопросы о камере Gen2 ITS-in-a-box.
Диаграмма
В: Моя медицинская карта повреждена, как я могу получить новую карту?
A: Чтобы получить новую диаграмму, обратитесь к одному из наших квалифицированных поставщиков: Biohermes или Byte Bridge Inc.
Мотор
В: Моя установка подключается, но двигатель не удерживает своё положение. Это нормально?
А: Да, это нормально в начальном цикле тестирования. После завершения начального цикла тестирования двигатель сохраняет свое положение.
В: Чем отличается двигатель LSS-HT1 в установке Gen2 от двигателя HS-755MG в установке для объединения данных с датчиков?
A: Двигатель LSS-HT1 в установке Gen2 повышает точность, прецизионность, качество сборки и обратную связь установки. Двигатель также обеспечивает расширенные возможности управления параметрами.
В: Мой мотор мигает и не двигается. Что мне делать?
A: Это указывает на то, что двигатель заблокирован препятствием. Осмотрите тестируемое устройство и вращающуюся пластину на наличие препятствий или запутанных кабелей. После устранения проблемы отправьте команду #0RESET<cr> для перезагрузки двигателя и продолжения тестирования.
В: Где я могу найти техническую документацию на двигатель (LSS-HT1)?
A: Документацию по двигателю LSS-HT1 можно найти на веб-сайте Lynxmotion .
ВЕЛ
В: Как определить, правильно ли установлены светодиодные линейки?
A: Пример установки светодиодной панели показан на рисунке 3. Убедитесь, что белая линия на плате со светодиодами совпадает с держателем, напечатанным на 3D-принтере, а светодиоды подключены и установлены правильно.
Рисунок 3. Установка светодиодной панели с подключением (слева) и без подключения (справа).
Контроллер
В: Какие каналы предназначены для двигателя и светодиодов?
A: Канал 0 для двигателя. Канал 1 для светодиодов.
В: Как проверить работоспособность оборудования?
A: Отправьте команду f11 на контроллер (Arduino Mega), чтобы запустить тестовую последовательность для освещения. Последовательность циклически проходит три различных этапа освещения и кратковременно включает зуммер несколько раз. Для проверки двигателя используйте программное обеспечение для настройки Lynxmotion LSS, доступное на сайте Lynxmotion .
