ITS-in-a-box của camera Gen2 bao gồm một hộp nhôm được cắt bằng tia laser từ bản vẽ thiết kế có sự trợ giúp của máy tính (CAD), một biểu đồ kiểm thử được in và một thiết bị đang được kiểm thử (DUT). Camera ITS-in-a-box thế hệ 2 có các chức năng giống như camera ITS-in-a-box thông thường nhưng có hệ thống chiếu sáng gồm 3 giai đoạn với các mô-đun LED chất lượng cao, một động cơ cải tiến mạnh mẽ và cung cấp thông tin phản hồi, cũng như cấu trúc hoàn toàn bằng kim loại để cải thiện độ cứng cấu trúc và giảm rò rỉ ánh sáng.

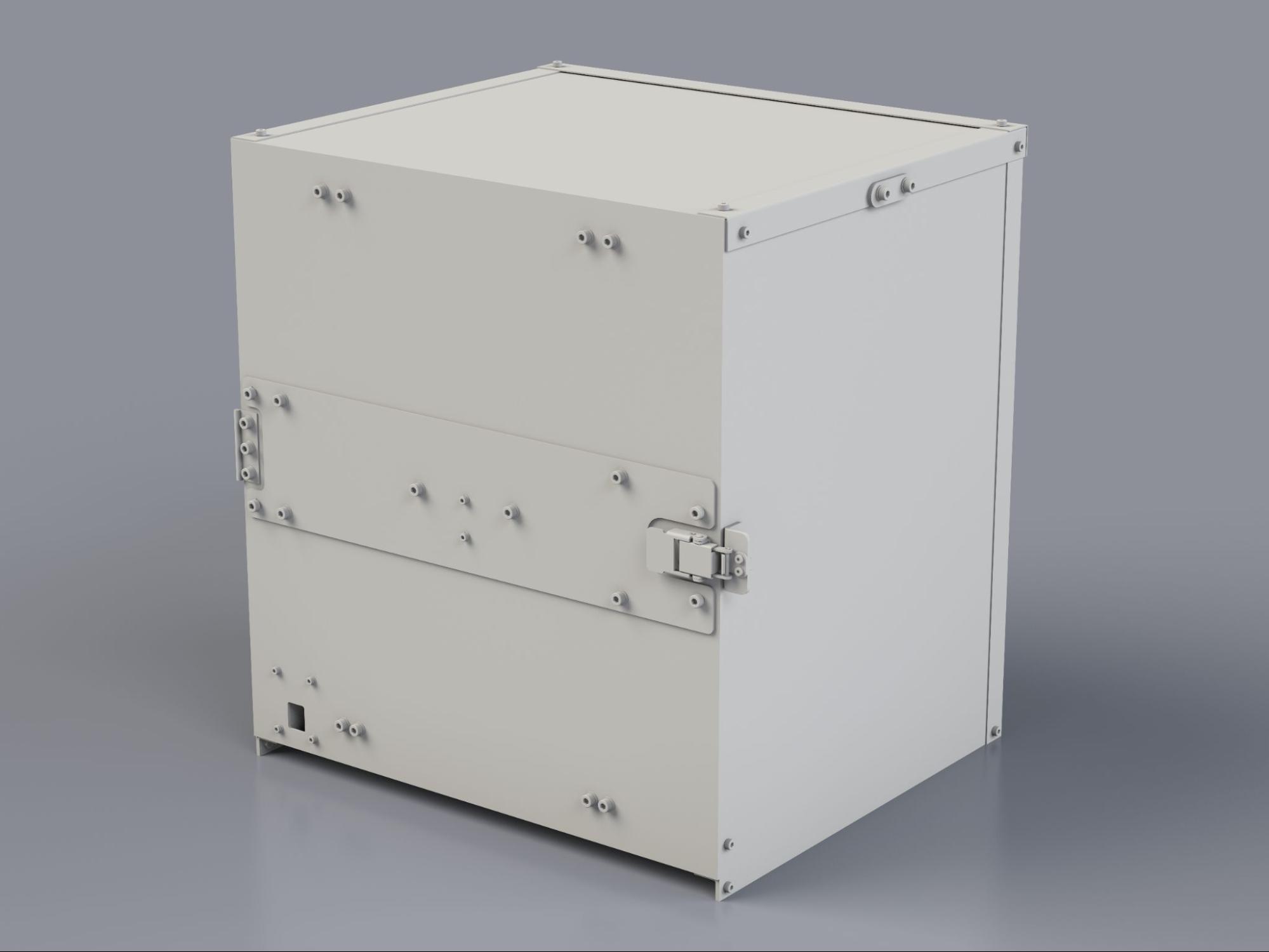

Hình 1. ITS-in-a-box của camera Gen2.
Cách sử dụng camera ITS-in-a-box thế hệ thứ 2
Để sử dụng hộp ITS của camera Gen2, hãy làm theo các bước sau:
- Mua hộp ITS thế hệ thứ 2.
- Thiết lập bộ điều khiển và gắn DUT.
- Chạy các quy trình kiểm thử ITS của camera.
- Truy xuất kết quả từ DUT.
Mua camera ITS-in-a-box thế hệ thứ 2
Bạn nên mua camera ITS-in-a-box thế hệ thứ 2 của một trong những nhà cung cấp đủ tiêu chuẩn sau đây.
Wuxi BioHermes Bio&Medical Technology Co., Ltd.
Trung Quốc: 88 West Meiliang Road. Mashan. Wuxi, Jiangsu 214092
http://www.biohermes.com
luweijie@biohermes.com.cn
Trung Quốc: +86-0510-853-85897 máy lẻ 2121Byte Bridge Inc.
Hoa Kỳ: 1502 Crocker Ave, Hayward, CA 94544-7037
Trung Quốc: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
https://www.bytebt.com
androidpartner@bytebt.com
Hoa Kỳ: +1-510-373-8899
Trung Quốc: +86-400-8866-490
Video hướng dẫn
Đây là video hướng dẫn cách thiết lập ITS-in-a-box của camera thế hệ thứ 2:
Thiết lập bộ điều khiển để kiểm thử
Làm theo các bước sau để thiết lập bộ điều khiển ITS-in-a-box của camera thế hệ thứ 2 để kiểm thử.

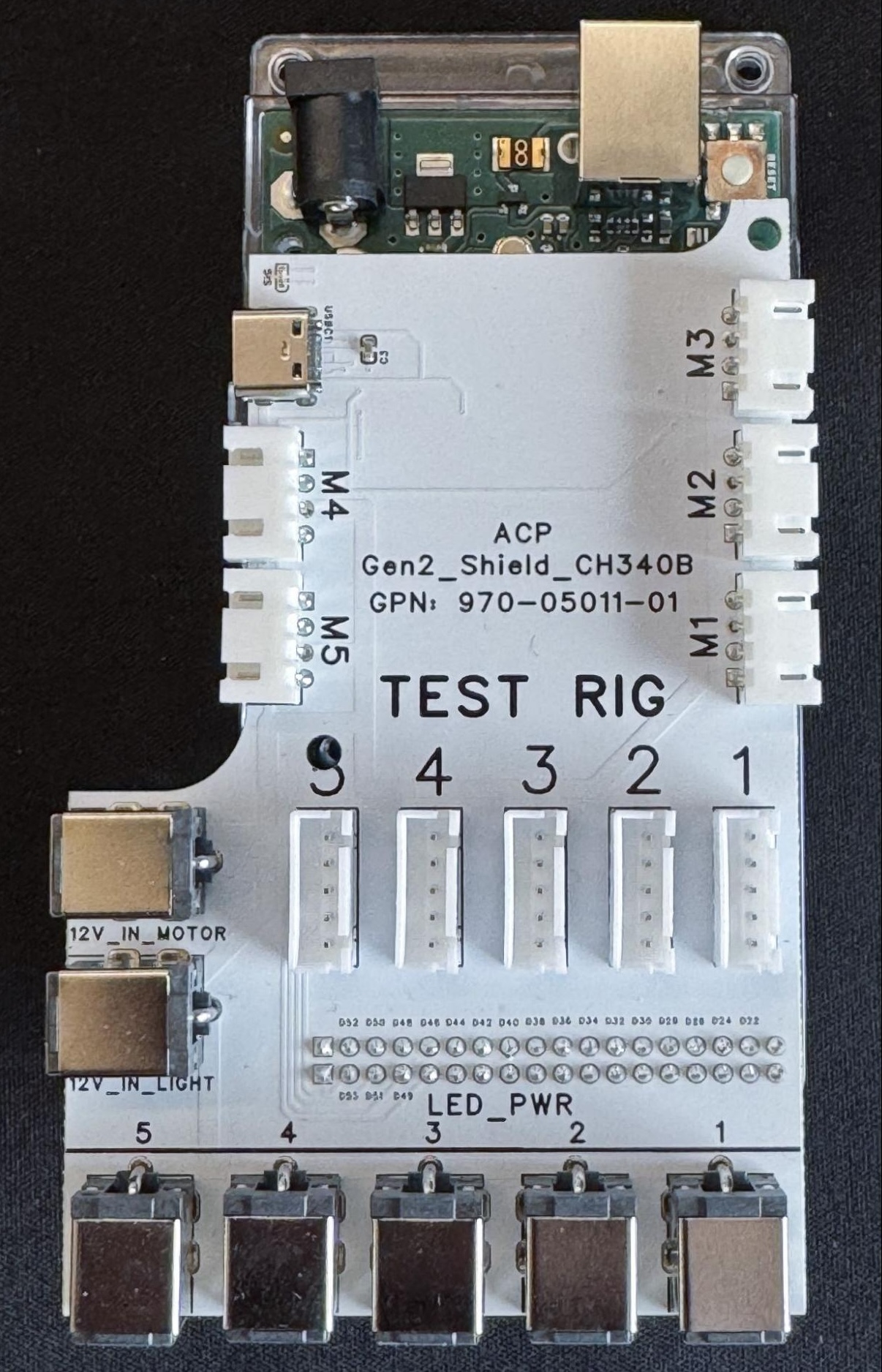

Hình 2. Bộ điều khiển thế hệ thứ 2 có (bên trái) và không có cổng kết nối (bên phải).
- Đặt giàn Gen2 ở vị trí bạn muốn.
Cắm các cáp vào cổng thích hợp như sau:
- Cáp 4 chân cắm vào cổng M1.
- Cáp 5 chân vào cổng TEST RIG – 1.
- Giắc cắm tròn vào cổng LED_PWR – 1.
- Giắc cắm tròn của hai nguồn điện vào các cổng 12V_IN_MOTOR và 12V_IN_LIGHT.
- Cáp USB-A sang USB-C cho cổng USB-C của M4.
- Cáp USB-A sang USB-B cho cổng USB-B M3.
- Dây nguồn từ nguồn điện đến ổ cắm điện.
- Đầu USB-A của cáp USB-A/C và USB-A/B từ bộ điều khiển đến máy chủ.
Chương trình cơ sở của bộ điều khiển có tại gen2_production_v2.ino.
Câu hỏi thường gặp
Sau đây là những câu hỏi thường gặp về ITS-in-a-box của camera thế hệ thứ 2.
Biểu đồ
Hỏi: Biểu đồ của tôi bị hỏng, làm cách nào để tôi có thể nhận được biểu đồ mới?
Đáp: Để nhận biểu đồ mới, hãy liên hệ với một trong các nhà cung cấp đủ tiêu chuẩn của chúng tôi là Biohermes hoặc Byte Bridge Inc.
Khả năng vận động
Hỏi: Giàn máy của tôi kết nối, nhưng động cơ không giữ được vị trí. Đây có phải là điều bình thường không?
Đáp: Có, đây là điều bình thường trong chu kỳ kiểm thử ban đầu. Sau khi hoàn tất chu kỳ kiểm tra ban đầu, động cơ sẽ duy trì vị trí của nó.
Hỏi: Động cơ LSS-HT1 trong giàn khoan Gen2 khác với động cơ HS-755MG trong giàn khoan hợp nhất cảm biến như thế nào?
Đáp: Động cơ LSS-HT1 trong giàn khoan Gen2 giúp cải thiện độ chính xác, độ chuẩn xác, chất lượng chế tạo và phản hồi của giàn khoan. Động cơ này cũng cung cấp nhiều chế độ kiểm soát thông số.
Hỏi: Động cơ của tôi nhấp nháy và không di chuyển. Tôi cần làm gì?
Đáp: Điều này cho biết có vật cản đang chặn động cơ. Kiểm tra DUT và đĩa xoay xem có vật cản hoặc cáp bị rối không. Sau khi giải quyết vấn đề, hãy gửi lệnh #0RESET<cr> để đặt lại động cơ và tiếp tục kiểm tra.
Hỏi: Tôi có thể tìm bảng dữ liệu cho động cơ (LSS-HT1) ở đâu?
Đáp: Bạn có thể tìm thấy tài liệu về động cơ LSS-HT1 trên trang web của Lynxmotion.
Đèn LED
Hỏi: Làm cách nào để xác định xem thanh đèn LED đã được lắp đặt đúng cách hay chưa?
Đáp: Hãy tham khảo Hình 3 để xem ví dụ về cách lắp đặt thanh đèn LED. Đảm bảo rằng đường màu trắng trên bảng đèn LED thẳng hàng với giá đỡ in 3D, đồng thời các đèn LED được kết nối và đặt đúng cách.

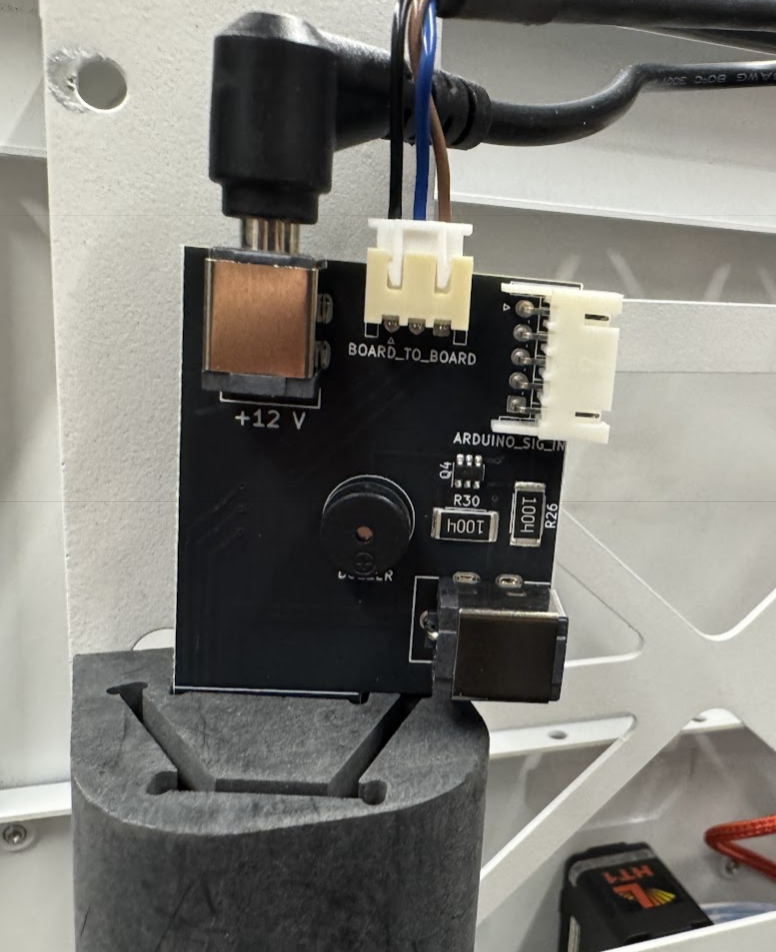

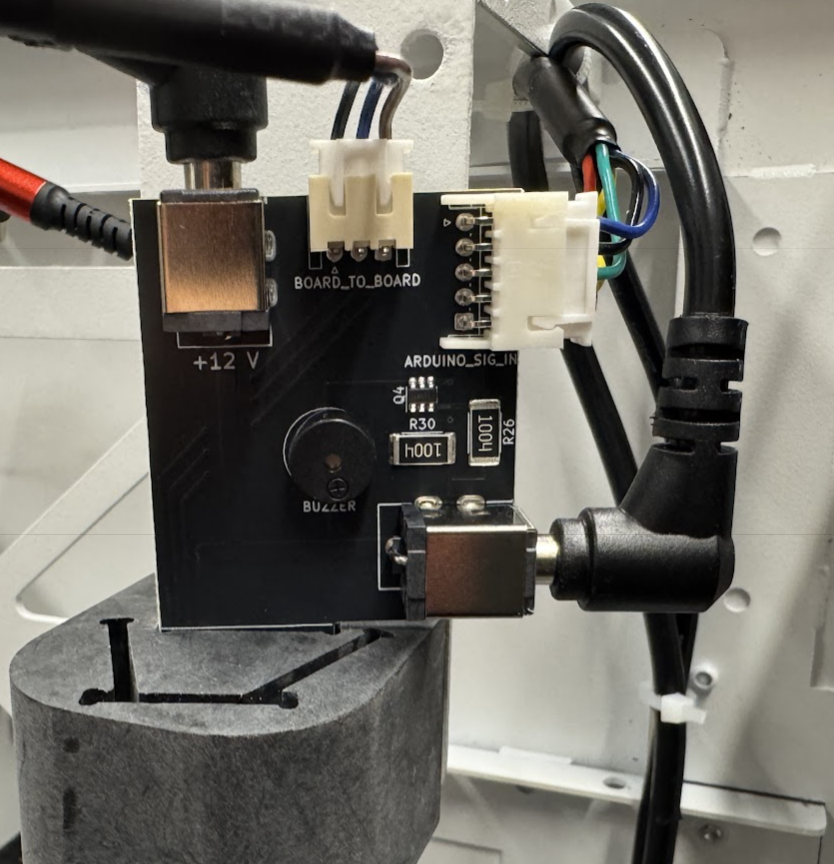

Hình 3. Lắp đặt thanh đèn LED có (trái) và không có giắc cắm (phải).
Chiến binh kiểm soát
Hỏi: Kênh được chỉ định cho động cơ và đèn LED là gì?
Đáp: Kênh 0 cho động cơ. Kênh 1 cho đèn LED.
Hỏi: Làm cách nào để kiểm thử phần cứng?
Đáp: Gửi lệnh f11 đến bộ điều khiển (Arduino Mega) để bắt đầu một trình tự kiểm thử cho hệ thống chiếu sáng. Trình tự này trải qua 3 giai đoạn chiếu sáng riêng biệt và kích hoạt nhanh còi nhiều lần. Để kiểm thử động cơ, hãy sử dụng phần mềm cấu hình Lynxmotion LSS có trên trang web Lynxmotion.
