Acquistare e configurare un box di 2ª gen.

La videocamera ITS-in-a-box Gen2 è costituita da una scatola in alluminio tagliata al laser da disegni di progettazione assistita da computer (CAD), da un grafico di test stampato e da un dispositivo in fase di test (DUT). La videocamera ITS-in-a-box di seconda generazione ha le stesse funzionalità della videocamera ITS-in-a-box standard, ma include un sistema di illuminazione a tre stadi con moduli LED di alta qualità, un motore migliorato robusto e che fornisce feedback e una struttura interamente in metallo per migliorare la rigidità strutturale e ridurre la dispersione di luce.

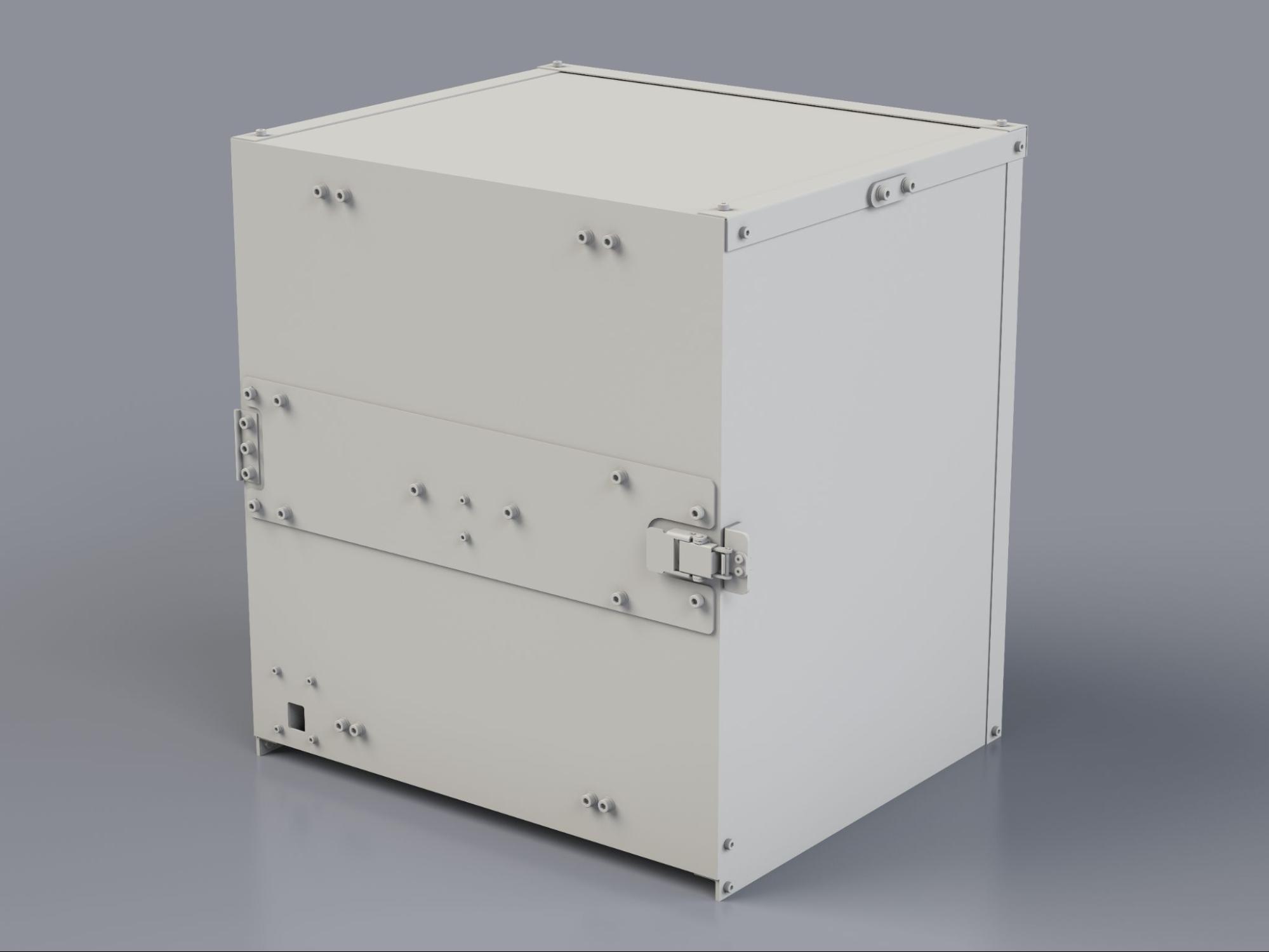

Telecamera Gen2 ITS-in-a-box

Figura 1. Gen2 camera ITS-in-a-box.

Come utilizzare la videocamera ITS-in-a-box di seconda generazione

Per utilizzare la scatola ITS della videocamera Gen2:

  1. Acquista la scatola ITS Gen2.
  2. Configura il controller e monta il DUT.
  3. Esegui i test ITS della videocamera.
  4. Recupera i risultati dal DUT.

Acquistare una videocamera ITS-in-a-box di 2ª gen.

Ti consigliamo di acquistare la videocamera ITS-in-a-box di seconda generazione da uno dei seguenti fornitori qualificati.

  • Wuxi BioHermes Bio&Medical Technology Co., Ltd.
    Cina: 88 West Meiliang Road. Masha. Wuxi, Jiangsu 214092
    http://www.biohermes.com
    luweijie@biohermes.com.cn
    Cina: +86-0510-853-85897 ext 2121

  • Byte Bridge Inc.
    USA: 1502 Crocker Ave, Hayward, CA 94544-7037
    Cina: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
    https://www.bytebt.com
    androidpartner@bytebt.com
    USA: +1-510-373-8899
    Cina: +86-400-8866-490

Tutorial video

Questo è un tutorial video su come configurare la videocamera ITS-in-a-box di seconda generazione:

Configurare il controller per il test

Segui questi passaggi per configurare il controller ITS-in-a-box della videocamera di 2ª gen. per i test.

Controller di 2ª gen. con connessioni Controller di 2ª gen. senza connessioni

Figura 2. Controller di 2ª gen. con (a sinistra) e senza connessioni (a destra).

  1. Posiziona il rig Gen2 nella posizione che preferisci.

  2. Collega i cavi alle porte appropriate nel seguente modo:

    1. Cavo a 4 pin alla porta M1.
    2. Cavo a 5 pin alla porta TEST RIG - 1.
    3. Spina cilindrica alla porta LED_PWR - 1.
    4. I connettori cilindrici dei due alimentatori alle porte 12V_IN_MOTOR e 12V_IN_LIGHT.
    5. Cavo da USB-A a USB-C alla porta USB-C di M4.
    6. Cavo da USB-A a USB-B alla porta USB-B di M3.
    7. Cavi di alimentazione dagli alimentatori a una presa di corrente.
    8. Estremità USB-A dei cavi USB-A/C e USB-A/B dal controller all'host.

Il firmware del controller è disponibile all'indirizzo gen2_production_v2.ino.

Domande frequenti

Di seguito sono riportate le domande frequenti sulla videocamera ITS-in-a-box di seconda generazione.

Grafico

D: Il mio grafico è danneggiato, come posso ottenerne uno nuovo?

R: Per ottenere un nuovo grafico, contatta uno dei nostri fornitori qualificati, Biohermes o Byte Bridge Inc.

Motori

D: Il mio rig si connette, ma il motore non mantiene la sua posizione. È normale?

R: Sì, è normale nel ciclo di test iniziale. Al termine del ciclo di test iniziale, il motore mantiene la sua posizione.

D: In che modo il motore LSS-HT1 nel rig Gen2 è diverso dal motore HS-755MG nel rig di fusione dei sensori?

R: Il motore LSS-HT1 nel rig di seconda generazione migliora l'accuratezza, la precisione, la qualità costruttiva e il feedback del rig. Il motore fornisce anche ampi controlli dei parametri.

D: Il mio motore lampeggia e non si muove. Che cosa devo fare?

R: Indica che un ostacolo blocca il motore. Controlla che il DUT e la piastra rotante non presentino ostruzioni o cavi aggrovigliati. Dopo aver risolto il problema, invia il comando #0RESET<cr> per ripristinare il motore e continuare il test.

D: Dove posso trovare una scheda tecnica per il motore (LSS-HT1)?

R: Puoi trovare la documentazione sul motore LSS-HT1 sul sito web di Lynxmotion.

LED

D: Come faccio a sapere se le barre LED sono installate correttamente?

R: Per un esempio di installazione della barra LED, consulta la Figura 3. Assicurati che la linea bianca sulla scheda LED sia allineata al supporto stampato in 3D e che i LED siano collegati e inseriti correttamente.

Installazione della barra LED Installazione della barra LED con connessioni

Figura 3. Installazione della barra LED con (a sinistra) e senza collegamenti (a destra).

Controller

D: Quali sono i canali designati per il motore e i LED?

R: Canale 0 per il motore. Canale 1 per i LED.

D: Come faccio a testare l'hardware?

R: Invia il comando f11 al controller (Arduino Mega) per avviare una sequenza di test per l'illuminazione. La sequenza passa attraverso tre fasi di illuminazione distinte e attiva brevemente il cicalino più volte. Per testare il motore, utilizza il software di configurazione Lynxmotion LSS disponibile su Lynxmotion.
