تتألف حزمة أدوات ITS Gen2 من صندوق ألومنيوم مقطوع بالليزر من رسومات التصميم بمساعدة الكمبيوتر (CAD)، ومخطط اختبار مطبوع، وجهاز قيد الاختبار (DUT). تتضمّن كاميرا Gen2 ITS-in-a-box الإمكانات نفسها المتوفّرة في كاميرا ITS-in-a-box العادية، ولكنّها تشمل نظام إضاءة ثلاثي المراحل مع وحدات LED عالية الجودة، ومحرّك محسّن قوي ويوفّر ملاحظات، وهيكل معدني كامل لتحسين الصلابة البنيوية وتقليل تسرّب الضوء.
الشكل 1. كاميرا Gen2 ITS-in-a-box
كيفية استخدام كاميرا Gen2 ITS-in-a-box
لاستخدام صندوق ITS الخاص بكاميرا Gen2، اتّبِع الخطوات التالية:
- اشترِ صندوق ITS من الجيل الثاني.
- إعداد وحدة التحكّم وتثبيت الجهاز الخاضع للاختبار
- إجراء اختبارات ITS للكاميرا
- استرداد النتائج من الجهاز الخاضع للاختبار
شراء كاميرا Gen2 ITS-in-a-box
ننصحك بشراء كاميرا Gen2 ITS-in-a-box من أحد المورّدين المؤهّلين التاليين.
Wuxi BioHermes Bio&Medical Technology Co., Ltd.
الصين: 88 West Meiliang Road. ماشان Wuxi, Jiangsu 214092
http://www.biohermes.com
luweijie@biohermes.com.cn
China: +86-0510-853-85897 ext 2121شركة Byte Bridge Inc.
الولايات المتحدة الأمريكية: 1502 Crocker Ave, Hayward, CA 94544-7037
الصين: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
https://www.bytebt.com
androidpartner@bytebt.com
الولايات المتحدة الأمريكية: +1-510-373-8899
الصين: +86-400-8866-490
فيديو تعليمي
في ما يلي فيديو تعليمي حول كيفية إعداد كاميرا الجيل الثاني ITS-in-a-box:
إعداد وحدة التحكّم للاختبار
اتّبِع الخطوات التالية لإعداد وحدة التحكّم في حزمة أدوات اختبار نظام ITS من الجيل الثاني الخاصة بالكاميرا لإجراء الاختبار.
الشكل 2. وحدة تحكّم من الجيل الثاني مع (يسارًا) وبدون وصلات (يمينًا)
- ضَع جهاز Gen2 في الموقع المطلوب.
وصِّل الكابلات بالمنافذ المناسبة على النحو التالي:
- كابل ذو 4 أسنان بمنفذ M1
- كابل ذو 5 أسنان بمنفذ جهاز الاختبار - 1
- يجب توصيل قابس الأسطوانة بمنفذ LED_PWR - 1.
- مقابس أسطوانية لمصدري الطاقة بمنفذي 12V_IN_MOTOR و12V_IN_LIGHT
- كابل للتوصيل بين منفذَي USB-A وUSB-C بمنفذ USB-C في M4
- كابل USB-A إلى منفذ USB-B في M3
- أسلاك الطاقة من مصادر الطاقة إلى مقبس كهربائي
- طرف USB-A من كابلَي USB-A/C وUSB-A/B من وحدة التحكّم إلى الجهاز المضيف
تتوفّر البرامج الثابتة لجهاز التحكّم على gen2_production_v2.ino.
الأسئلة الشائعة
في ما يلي الأسئلة الشائعة حول كاميرا Gen2 ITS-in-a-box.
رسم بياني
س: تلفت بطاقة التعبئة، كيف يمكنني الحصول على بطاقة جديدة؟
ج: للحصول على مخطط جديد، يُرجى التواصل مع أحد المورّدين المؤهّلين لدينا، Biohermes أو Byte Bridge Inc.
الحركة
س: يتم توصيل جهاز الحفر، ولكن لا يحافظ المحرك على موضعه. هل هذا طبيعي؟
ج: نعم، هذا أمر طبيعي في دورة الاختبار الأولية. بعد اكتمال دورة الاختبار الأولية، يحافظ المحرك على موضعه.
س: كيف يختلف محرك LSS-HT1 في منصة Gen2 عن محرك HS-755MG في منصة دمج البيانات الحسية؟
ج: يحسّن محرك LSS-HT1 في منصة Gen2 من دقة المنصة وجودة تصنيعها ومستوى استجابتها. يوفر المحرك أيضًا عناصر تحكّم شاملة في المعلمات.
س: يومض المحرك ولا يتحرك. ماذا يجب أن أفعل؟
ج: يشير ذلك إلى أنّ هناك عائقًا يمنع المحرّك من العمل. افحص الجهاز الخاضع للاختبار واللوحة الدوّارة للتأكّد من عدم وجود عوائق أو كابلات متشابكة. بعد حلّ المشكلة، أرسِل الأمر #0RESET<cr> لإعادة ضبط المحرّك ومواصلة الاختبار.
س: أين يمكنني العثور على ورقة بيانات للمحرك (LSS-HT1)؟
ج: يمكنك العثور على مستندات حول محرك LSS-HT1 على موقع Lynxmotion الإلكتروني.
LED
س: كيف يمكنني التأكّد من أنّ قضبان LED مثبّتة بشكل صحيح؟

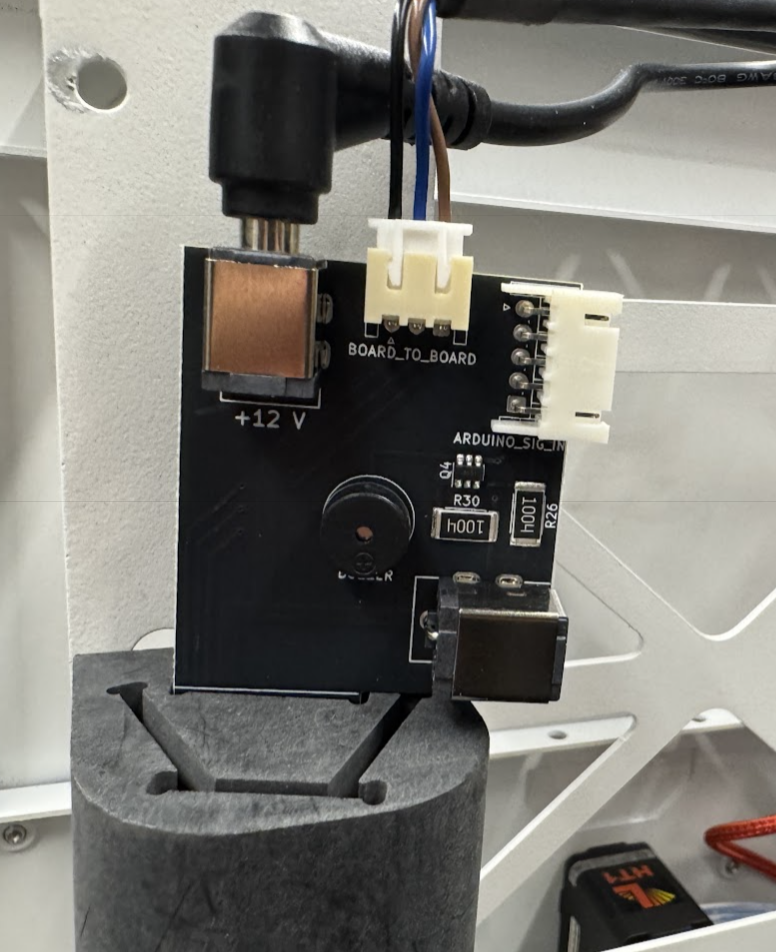

ج: راجِع الشكل 3 للاطّلاع على مثال على عملية تركيب شريط LED. تأكَّد من محاذاة الخط الأبيض على لوحة LED مع الحامل المطبوع ثلاثي الأبعاد، ومن توصيل مصابيح LED وتثبيتها بشكل صحيح.
الشكل 3. تركيب شريط إضاءة LED مع (على اليمين) وبدون وصلات (على اليسار)
فئة "متحكم" (Controller)
س: ما هي القنوات المخصّصة للمحرك ومصابيح LED؟
ج: القناة 0 للمحرّك القناة 1 لمصابيح LED
س: كيف يمكنني اختبار الجهاز؟
ج: أرسِل الأمر f11 إلى وحدة التحكّم (Arduino Mega) لبدء تسلسل اختبار الإضاءة. تتضمّن السلسلة ثلاث مراحل إضاءة مختلفة، ويتم تنشيط الجرس عدة مرات لفترة وجيزة. لاختبار المحرك، استخدِم برنامج إعداد Lynxmotion LSS المتوفّر من Lynxmotion.
