Gen2 ক্যামেরা আইটিএস-ইন-এ-বক্সে একটি অ্যালুমিনিয়াম বাক্স রয়েছে যা কম্পিউটার-সহায়ক ডিজাইন (সিএডি) অঙ্কন, একটি মুদ্রিত পরীক্ষার চার্ট এবং একটি পরীক্ষা অধীনে একটি ডিভাইস (ডিইউটি) থেকে লেজার কাটা। Gen2 ক্যামেরা আইটিএস-ইন-এ-বক্সে নিয়মিত ক্যামেরা আইটিএস-ইন-এ-বক্সের মতো একই ক্ষমতা রয়েছে তবে এতে উচ্চ-মানের LED মডিউল সহ একটি তিন-পর্যায়ের আলো ব্যবস্থা রয়েছে, একটি উন্নত মোটর যা শক্তিশালী এবং প্রতিক্রিয়া প্রদান করে এবং কাঠামোগত দৃঢ়তা উন্নত করতে এবং আলোর ফুটো কমাতে সম্পূর্ণ ধাতব নির্মাণ।
চিত্র 1. Gen2 ক্যামেরা আইটিএস-ইন-এ-বক্স।
কিভাবে Gen2 ক্যামেরা ITS-in-a-box ব্যবহার করবেন
Gen2 ক্যামেরা আইটিএস বক্স ব্যবহার করতে, এই পদক্ষেপগুলি অনুসরণ করুন:
- Gen2 ITS বক্সটি কিনুন।
- কন্ট্রোলার সেট আপ করুন এবং DUT মাউন্ট করুন।
- ক্যামেরা আইটিএস পরীক্ষা চালান।
- DUT থেকে ফলাফল পুনরুদ্ধার করুন.
একটি Gen2 ক্যামেরা আইটিএস-ইন-এ-বক্স কিনুন
আমরা নিম্নলিখিত যোগ্য বিক্রেতাদের থেকে Gen2 ক্যামেরা আইটিএস-ইন-এ-বক্স কেনার পরামর্শ দিই।
Wuxi BioHermes বায়ো অ্যান্ড মেডিকেল টেকনোলজি কোং, লিমিটেড
চীন: 88 পশ্চিম মেলিয়াং রোড। মাশান। উক্সি, জিয়াংসু 214092
http://www.biohermes.com
luweijie@biohermes.com.cn
চীন: +86-510-859-91608 ext 2121বাইট ব্রিজ ইনক.
USA: 1502 Crocker Ave, Hayward, CA 94544-7037
চীন: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
https://www.bytebt.com
androidpartner@bytebt.com
USA: +1-510-373-8899
চীন: +86-400-8866-490
ভিডিও টিউটোরিয়াল
এটি কিভাবে Gen2 ক্যামেরা ITS-in-a-box সেট আপ করবেন তার একটি ভিডিও টিউটোরিয়াল:
পরীক্ষার জন্য নিয়ামক সেট আপ করুন
পরীক্ষার জন্য Gen2 ক্যামেরা ITS-in-a-box কন্ট্রোলার সেট আপ করতে এই পদক্ষেপগুলি অনুসরণ করুন৷

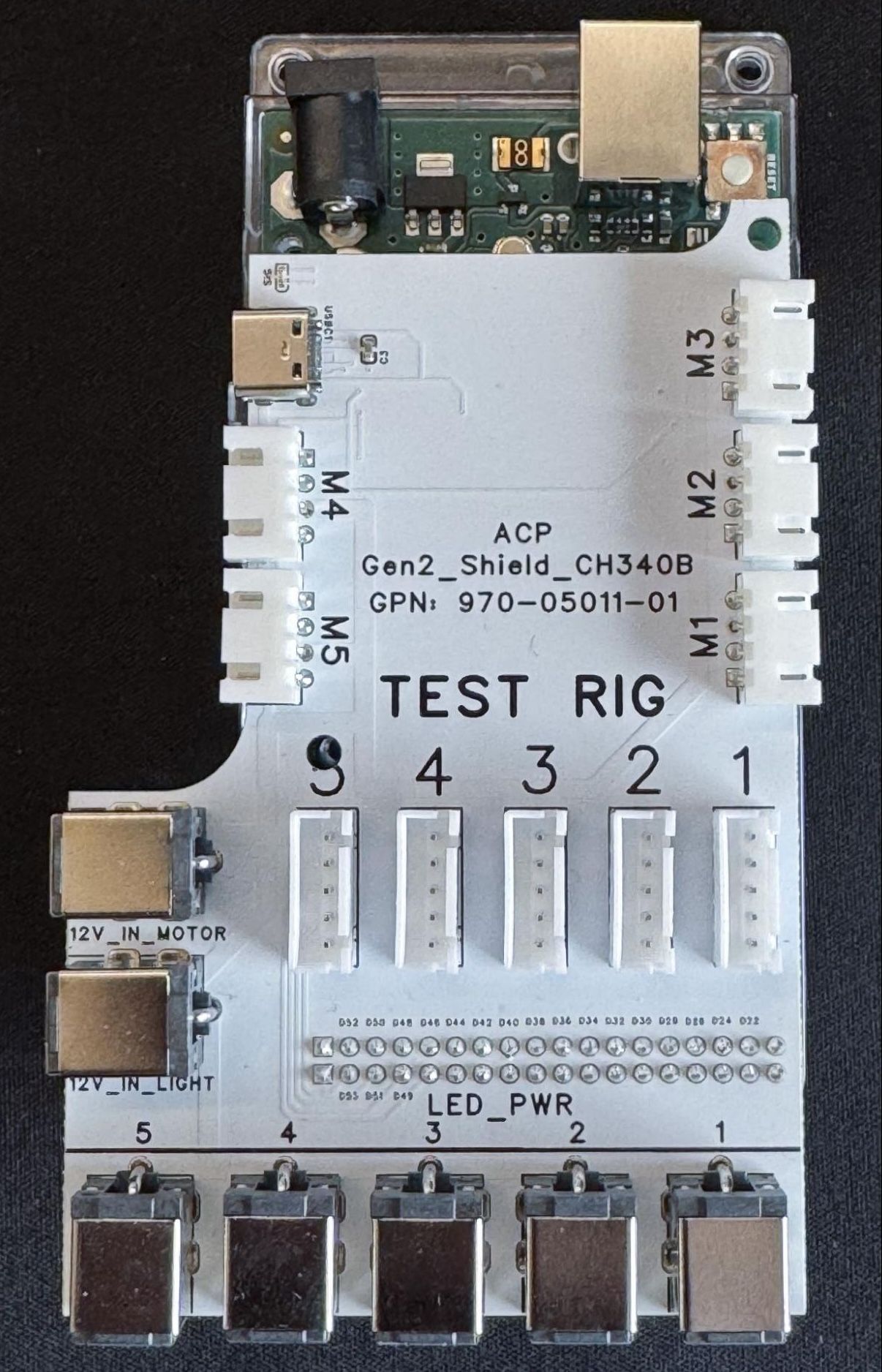

চিত্র 2. Gen2 কন্ট্রোলার (বামে) এবং সংযোগ ছাড়াই (ডানে)।
- আপনার পছন্দসই স্থানে Gen2 রিগ রাখুন।
নিম্নরূপ উপযুক্ত পোর্টে তারের সংযোগ করুন:
- M1 পোর্টে 4-পিন ক্যাবল।
- TEST RIG - 1 পোর্টে 5-পিন ক্যাবল।
- LED_PWR - 1 পোর্টে ব্যারেল প্লাগ।
- 12V_IN_MOTOR এবং 12V_IN_LIGHT পোর্টে দুটি পাওয়ার সাপ্লাইয়ের ব্যারেল প্লাগ।
- USB-A থেকে USB-C তারের M4 USB-C পোর্টে।
- USB-A থেকে USB-B কেবল M3 USB-B পোর্টে।
- একটি পাওয়ার আউটলেটে পাওয়ার সাপ্লাই থেকে পাওয়ার কর্ড।
- কন্ট্রোলার থেকে আপনার হোস্টে USB-A/C এবং USB-A/B তারের USB-A শেষ।
কন্ট্রোলার ফার্মওয়্যার Gen2_Production.ino এ উপলব্ধ।
প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQs)
নিম্নলিখিত Gen2 ক্যামেরা ITS-in-a-box সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী।
মোটর
প্রশ্ন: আমার রিগ সংযোগ করে, কিন্তু মোটর তার অবস্থান বজায় রাখে না। এটা কি স্বাভাবিক?
উত্তর: হ্যাঁ, প্রাথমিক পরীক্ষা চক্রে এটি স্বাভাবিক। প্রাথমিক পরীক্ষা চক্র সম্পূর্ণ হওয়ার পরে, মোটর তার অবস্থান বজায় রাখে।
প্রশ্ন: সেন্সর ফিউশন রিগের HS-755MG মোটর থেকে Gen2 রিগের LSS-HT1 মোটর কীভাবে আলাদা?
উত্তর: Gen2 রিগ-এ LSS-HT1 মোটরটি রিগের নির্ভুলতা, নির্ভুলতা, বিল্ড কোয়ালিটি এবং ফিডব্যাক উন্নত করে। মোটর ব্যাপক পরামিতি নিয়ন্ত্রণ প্রদান করে।
প্রশ্ন: আমার মোটর ফ্ল্যাশ করে এবং নড়াচড়া করে না। আমি কি করব?
উত্তর: এটি ইঙ্গিত দেয় যে একটি বাধা মোটরকে ব্লক করছে। বাধা বা জটযুক্ত তারের জন্য DUT এবং ঘূর্ণায়মান প্লেট পরিদর্শন করুন। সমস্যা সমাধানের পর, মোটর রিসেট করতে এবং পরীক্ষা চালিয়ে যেতে #0RESET<cr> কমান্ডটি পাঠান।
প্রশ্ন: আমি মোটর (LSS-HT1) এর জন্য একটি ডেটাশীট কোথায় পেতে পারি?
উত্তর: আপনি Lynxmotion ওয়েবসাইটে LSS-HT1 মোটরের ডকুমেন্টেশন খুঁজে পেতে পারেন।
LED
প্রশ্ন: আমার এলইডি বারগুলি সঠিকভাবে ইনস্টল হয়েছে কিনা তা আমি কীভাবে নির্ধারণ করব?
উত্তর: LED বার ইনস্টলেশনের উদাহরণের জন্য চিত্র 3 পড়ুন। নিশ্চিত করুন যে LED বোর্ডের সাদা রেখাটি 3D-প্রিন্টেড ধারকের সাথে সারিবদ্ধ হয়েছে এবং LEDগুলি সঠিকভাবে সংযুক্ত এবং বসে আছে।
চিত্র 3. LED বার ইনস্টলেশন (বামে) এবং সংযোগ ছাড়াই (ডান)।
নিয়ন্ত্রক
প্রশ্ন: মোটর এবং এলইডিগুলির জন্য মনোনীত চ্যানেলগুলি কী কী?
উত্তর: মোটরের জন্য চ্যানেল 0। LEDs এর জন্য চ্যানেল 1।
প্রশ্নঃ আমি কিভাবে হার্ডওয়্যার পরীক্ষা করব?
উত্তর: আলোর জন্য একটি পরীক্ষার ক্রম শুরু করতে কন্ট্রোলারে (Arduino Mega) f11 কমান্ডটি পাঠান। ক্রমচক্র তিনটি স্বতন্ত্র আলোক পর্যায়ের মধ্য দিয়ে যায় এবং সংক্ষিপ্তভাবে গুজারটিকে একাধিকবার সক্রিয় করে। মোটর পরীক্ষা করতে, Lynxmotion থেকে উপলব্ধ Lynxmotion LSS কনফিগারেশন সফ্টওয়্যার ব্যবহার করুন।
