קנייה והגדרה של ממיר מדור שני

מצלמת Gen2 ITS-in-a-box מורכבת מקופסת אלומיניום שנחתכת בלייזר משרטוטים של תכנון בעזרת מחשב (CAD), מטבלת בדיקה מודפסת וממכשיר שנבדק (DUT). למצלמת Gen2 ITS-in-a-box יש את אותן היכולות כמו למצלמת ITS-in-a-box רגילה, אבל היא כוללת מערכת תאורה בת שלושה שלבים עם מודולי LED באיכות גבוהה, מנוע משופר שהוא חזק ומספק משוב, ומבנה מתכת מלא לשיפור הקשיחות המבנית ולהפחתת דליפת אור.

איור 1. מצלמת Gen2 ITS-in-a-box.

איך משתמשים במצלמת Gen2 ITS-in-a-box

כדי להשתמש בתיבת ITS של מצלמה מדור שני, פועלים לפי השלבים הבאים:

1. רוכשים את תיבת ה-ITS מדור שני.
2. מגדירים את בקר ה-DUT ומחברים אותו.
3. מריצים את בדיקות ה-ITS של המצלמה.
4. מאחזרים את התוצאות מה-DUT.

רכישת מצלמת Gen2 ITS-in-a-box

מומלץ לרכוש את מצלמת Gen2 ITS-in-a-box מאחד מהספקים המוסמכים הבאים.

• Wuxi BioHermes Bio&Medical Technology Co., Ltd.
  China: 88 West Meiliang Road. משהאן. ‪Wuxi, Jiangsu 214092
  http://www.biohermes.com
  luweijie@biohermes.com.cn
  China: +86-0510-853-85897 ext 2121

• ‫Byte Bridge Inc.
  ארה"ב: 1502 Crocker Ave, Hayward, CA 94544-7037
  סין: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  https://www.bytebt.com
  androidpartner@bytebt.com
  ארה"ב: ‎+1-510-373-8899
  סין: ‎+86-400-8866-490

סרטון הדרכה

סרטון הדרכה שמסביר איך להגדיר את מצלמת Gen2 ITS-in-a-box:

הגדרת הבקר לבדיקה

כדי להגדיר את בקר Gen2 של מצלמת ITS-in-a-box לבדיקה, פועלים לפי השלבים הבאים.

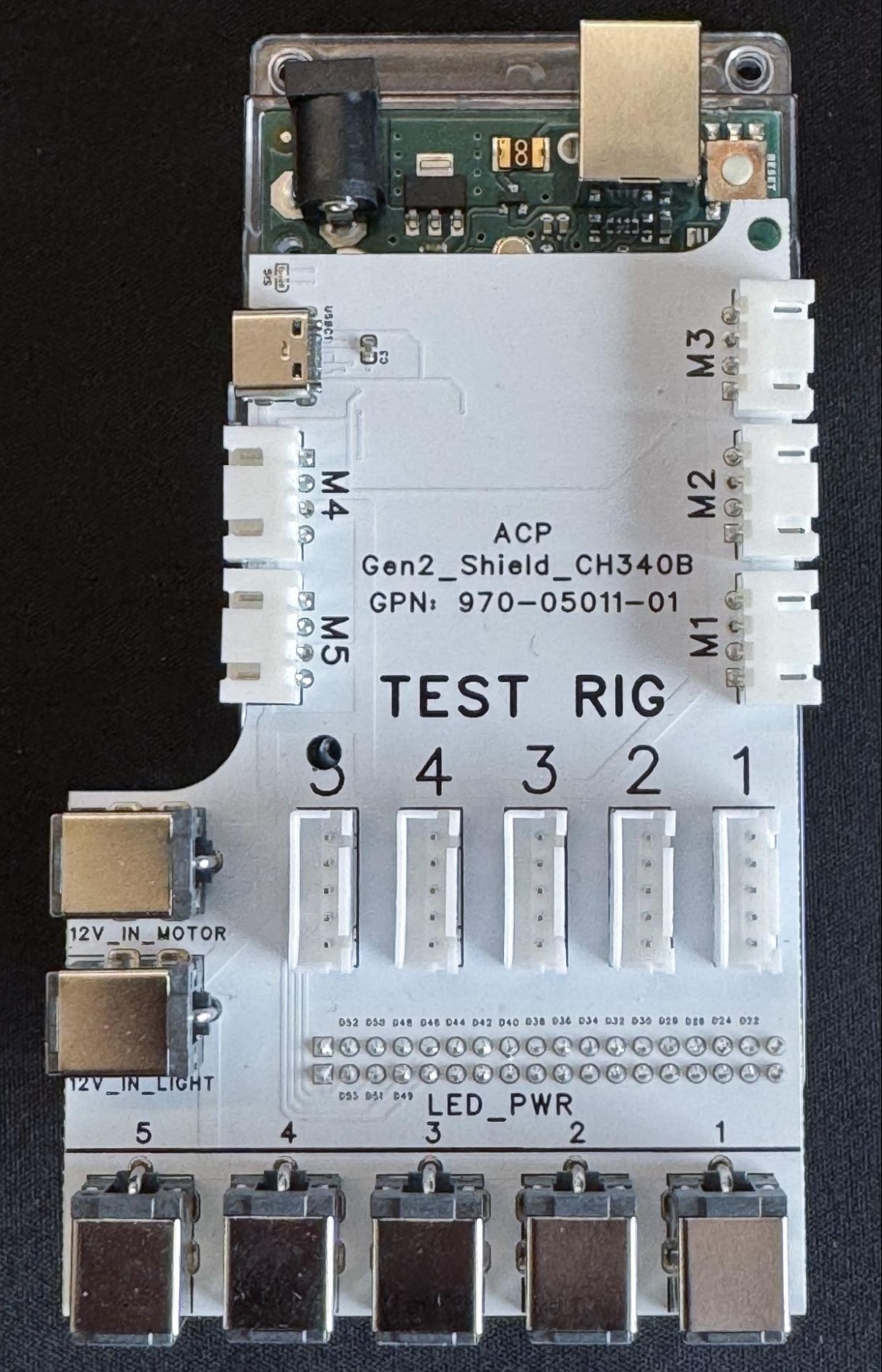

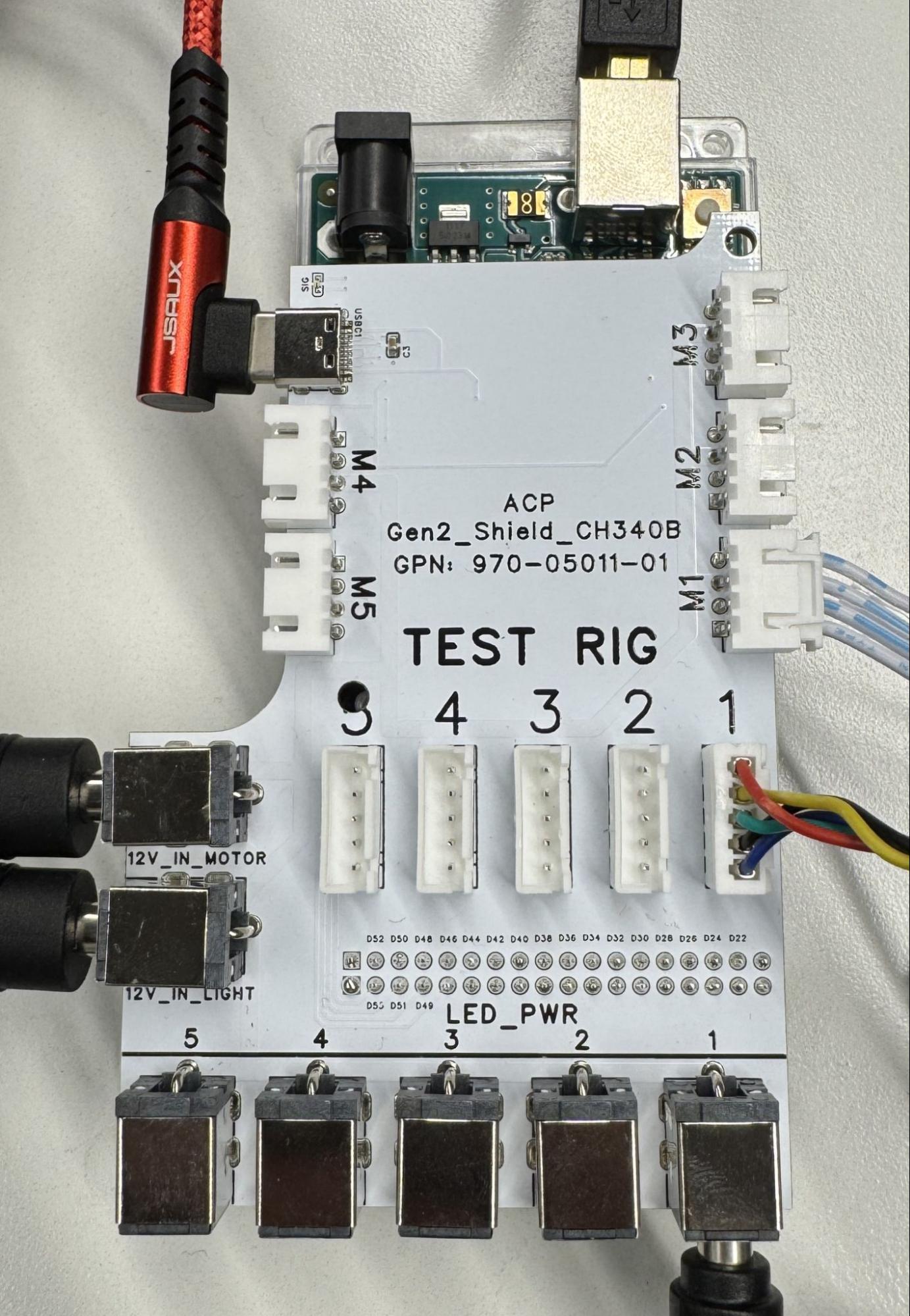

איור 2. שלט Gen2 עם חיבורים (משמאל) וללא חיבורים (מימין).

1. מציבים את ה-rig מדור שני במיקום הרצוי.

2. מחברים את הכבלים ליציאות המתאימות באופן הבא:

   1. כבל עם 4 פינים ליציאה M1.
   2. כבל עם 5 פינים ליציאה TEST RIG - 1.
   3. מחבר חבית ליציאה LED_PWR - 1.
   4. מחברים את תקעי ה-DC של שני ספקי הכוח ליציאות 12V_IN_MOTOR ו-12V_IN_LIGHT.
   5. כבל מ-USB-A ל-USB-C ליציאת ה-USB-C של M4.
   6. כבל מ-USB-A ל-USB-B ליציאת ה-USB-B של M3.
   7. כבלים מספקי הכוח לשקע חשמל.
   8. קצה USB-A של כבלי USB-A/C ו-USB-A/B מהבקר למארח.

הקושחה של הבקר זמינה בכתובת gen2_production_v2.ino.

שאלות נפוצות

ריכזנו כאן תשובות לכמה שאלות נפוצות בנושא מצלמת Gen2 ITS-in-a-box.

תרשים

ש: התרשים שלי פגום, איך אפשר לקבל תרשים חדש?

תשובה: כדי לקבל תרשים חדש, אפשר לפנות לאחד מהספקים המוסמכים שלנו, Biohermes או Byte Bridge Inc.

לקות מוטורית

ש: המערכת שלי מתחברת, אבל המנוע לא שומר על המיקום שלו. האם זה נורמלי?

תשובה א': כן, זה נורמלי במחזור הבדיקה הראשוני. אחרי מחזור הבדיקה הראשוני, המנוע שומר על המיקום שלו.

ש: מה ההבדל בין מנוע LSS-HT1 במתקן Gen2 לבין מנוע HS-755MG במתקן של שילוב חיישנים?

תשובה: המנוע LSS-HT1 במתקן Gen2 משפר את הדיוק, הפרטים הקטנים, איכות הבנייה והמשוב של המתקן. המנוע מספק גם אמצעי בקרה נרחבים על פרמטרים.

ש: המנוע שלי מהבהב ולא זז. מה לעשות?

A: מציין שיש חסימה שמונעת מהמנוע לפעול. בודקים אם יש חסימות או כבלים מסובכים ב-DUT ובצלחת המסתובבת. אחרי שפותרים את הבעיה, שולחים את הפקודה #0RESET<cr> כדי לאפס את המנוע ולהמשיך בבדיקה.

שאלה: איפה אפשר למצוא גיליון נתונים של המנוע (LSS-HT1)?

ת: אפשר למצוא מסמכים על מנוע LSS-HT1 באתר Lynxmotion.

LED

שאלה: איך אפשר לדעת אם התקנתי את פסי ה-LED בצורה נכונה?

תשובה: באיור 3 מוצגת דוגמה להתקנת פס LED. מוודאים שהקו הלבן בלוח ה-LED מיושר עם התושבת שהודפסה בתלת-ממד, ושהנוריות מחוברות ומוצבות בצורה נכונה.

איור 3. התקנת פס LED עם חיבורים (משמאל) וללא חיבורים (מימין).

שלט רחוק

ש: מהם הערוצים שמוגדרים למנוע ולנוריות ה-LED?

תשובה: ערוץ 0 למנוע. ערוץ 1 עבור נוריות ה-LED.

ש: איך בודקים את הציוד?

תשובה: שולחים את הפקודה f11 לבקר (Arduino Mega) כדי להתחיל רצף בדיקה של התאורה. הרצף עובר בין שלושה שלבי תאורה שונים ומפעיל את הזמזם כמה פעמים לזמן קצר. כדי לבדוק את המנוע, משתמשים בתוכנת ההגדרה Lynxmotion LSS שזמינה ב-Lynxmotion.
