Gen2 ক্যামেরা ITS-in-a-box-এ একটি অ্যালুমিনিয়াম বক্স রয়েছে যা কম্পিউটার-সহায়তাপ্রাপ্ত নকশা (CAD) অঙ্কন থেকে লেজার কেটে তৈরি, একটি মুদ্রিত পরীক্ষা চার্ট এবং একটি পরীক্ষাধীন ডিভাইস (DUT)। Gen2 ক্যামেরা ITS-in-a-box-এ নিয়মিত ক্যামেরা ITS-in-a-box-এর মতোই ক্ষমতা রয়েছে তবে এতে উচ্চ-মানের LED মডিউল সহ একটি তিন-স্তরের আলো ব্যবস্থা, একটি উন্নত মোটর যা শক্তিশালী এবং প্রতিক্রিয়া প্রদান করে এবং কাঠামোগত দৃঢ়তা উন্নত করতে এবং আলোর ফুটো কমাতে সম্পূর্ণ ধাতব নির্মাণ অন্তর্ভুক্ত রয়েছে।

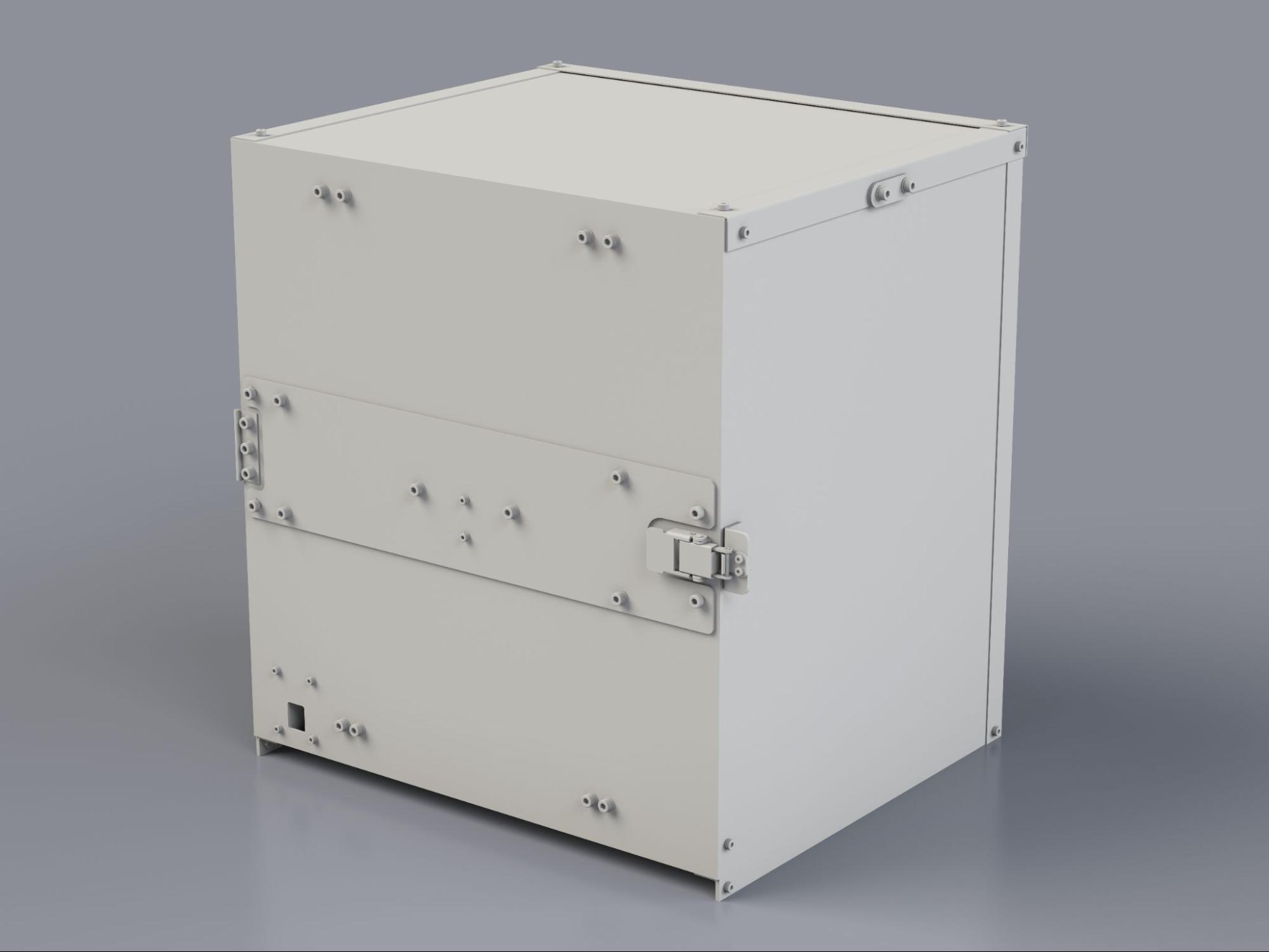

চিত্র ১. Gen2 ক্যামেরাটি বাক্সের ভেতরে।
Gen2 ক্যামেরা ITS-in-a-box কীভাবে ব্যবহার করবেন
Gen2 ক্যামেরা ITS বক্স ব্যবহার করতে, এই পদক্ষেপগুলি অনুসরণ করুন:
- Gen2 ITS বক্সটি কিনুন।
- কন্ট্রোলার সেট আপ করুন এবং DUT মাউন্ট করুন।
- ক্যামেরার ITS পরীক্ষা চালান।
- DUT থেকে ফলাফলগুলি পুনরুদ্ধার করুন।
একটি Gen2 ক্যামেরা কিনুন ITS-in-a-box
আমরা নিম্নলিখিত যোগ্য বিক্রেতাদের কাছ থেকে Gen2 ক্যামেরা ITS-in-a-box কেনার পরামর্শ দিচ্ছি।
উক্সি বায়োহার্মিস বায়োএন্ডমেডিকেল টেকনোলজি কোং, লিমিটেড।
চীন: 88 পশ্চিম মেলিয়াং রোড। মাশান। উক্সি, জিয়াংসু 214092
http://www.biohermes.com
অনুসরণ
চীন: +৮৬-৫১০-৮৫৩৮৫৮৯৭ এক্সটেনশন ২১২১বাইট ব্রিজ ইনকর্পোরেটেড।
মার্কিন যুক্তরাষ্ট্র: ১৫০২ ক্রোকার অ্যাভিনিউ, হেওয়ার্ড, সিএ ৯৪৫৪৪-৭০৩৭
চীন: ২২ফ #০৬-০৮, হংওয়েল ইন্টারন্যাশনাল প্লাজা টাওয়ার এ, ১৬০০ পশ্চিম ঝংশান রোড, জুহুই, সাংহাই, ২০০২৩৫
https://www.bytebt.com
androidpartner@bytebt.com সম্পর্কে
মার্কিন যুক্তরাষ্ট্র: +১-৫১০-৩৭৩-৮৮৯৯
চীন: +৮৬-৪০০-৮৮৬৬-৪৯০
ভিডিও টিউটোরিয়াল
এটি Gen2 ক্যামেরা ITS-in-a-box কীভাবে সেট আপ করবেন তার একটি ভিডিও টিউটোরিয়াল:
পরীক্ষার জন্য কন্ট্রোলার সেট আপ করুন
পরীক্ষার জন্য Gen2 ক্যামেরা ITS-in-a-box কন্ট্রোলার সেট আপ করতে এই পদক্ষেপগুলি অনুসরণ করুন।

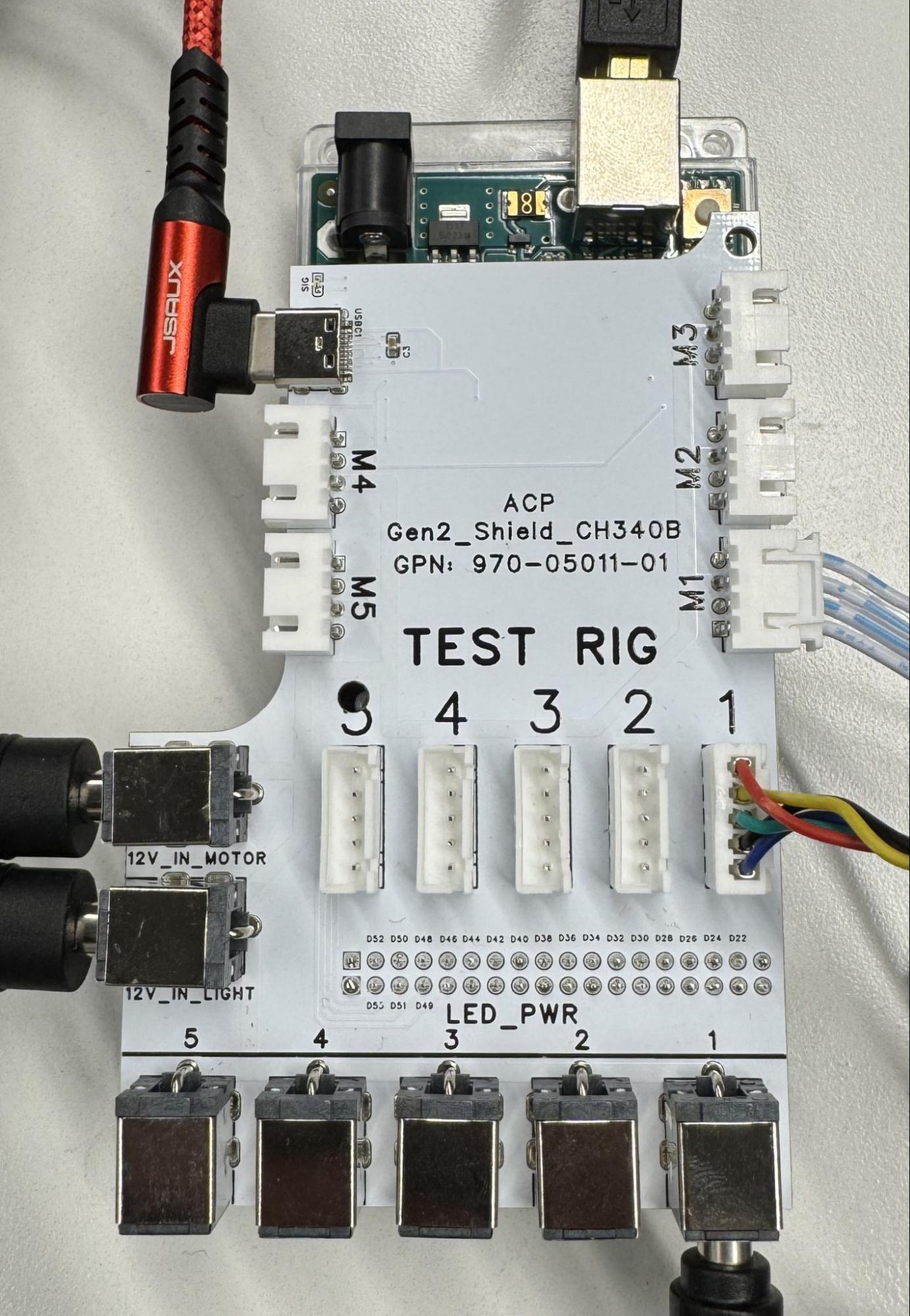

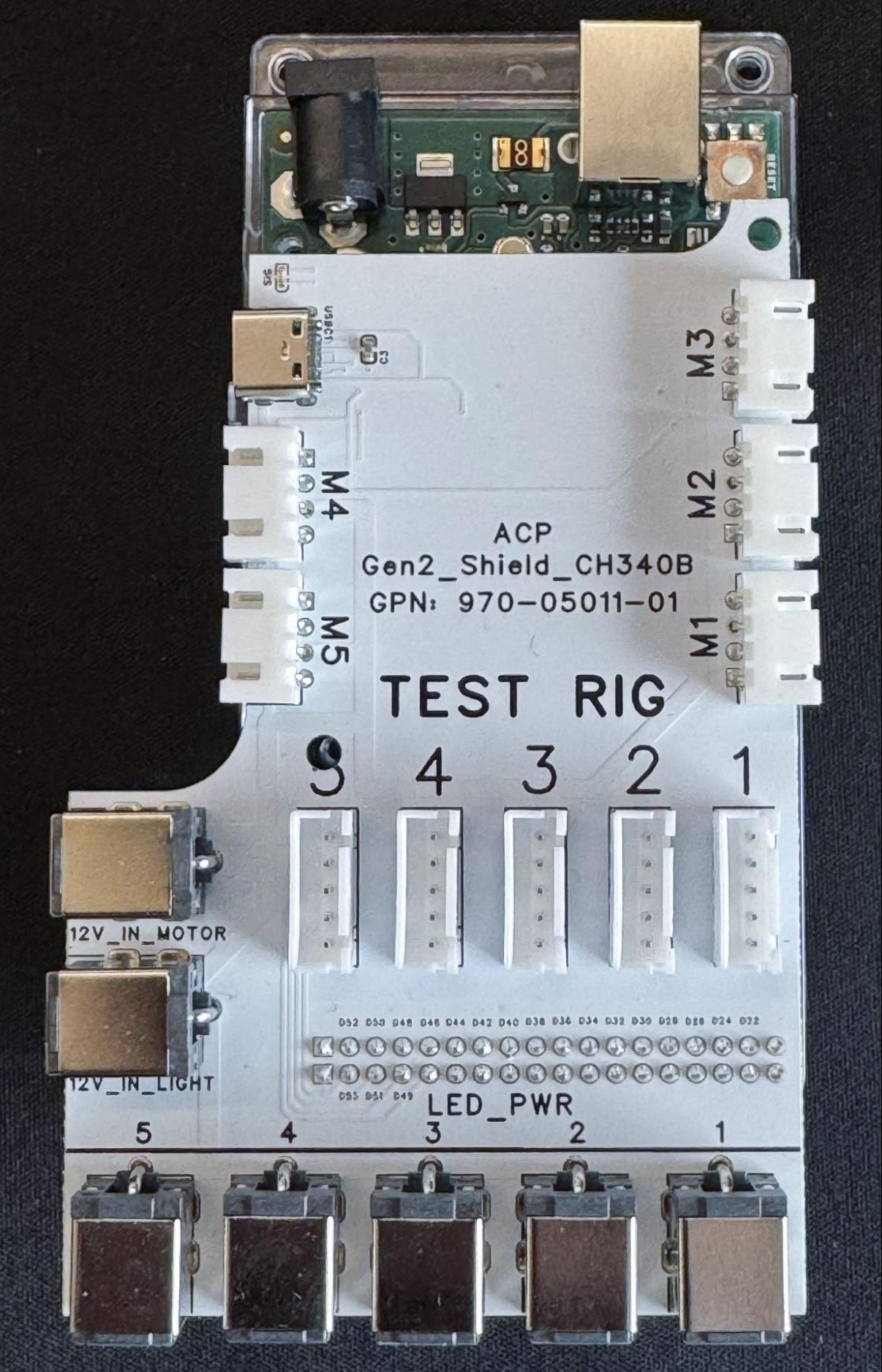

চিত্র ২. (বামে) এবং সংযোগ ছাড়াই (ডানে) Gen2 কন্ট্রোলার।
- আপনার পছন্দসই স্থানে Gen2 রিগটি রাখুন।
নিম্নলিখিতভাবে উপযুক্ত পোর্টগুলিতে কেবলগুলি সংযুক্ত করুন:
- M1 পোর্টে 4-পিন কেবল।
- TEST RIG-তে ৫-পিন কেবল - ১টি পোর্ট।
- LED_PWR - ১ পোর্টে ব্যারেল প্লাগ।
- 12V_IN_MOTOR এবং 12V_IN_LIGHT পোর্টে দুটি পাওয়ার সাপ্লাইয়ের ব্যারেল প্লাগ।
- M4 USB-C পোর্টে USB-A থেকে USB-C কেবল।
- M3 USB-B পোর্টে USB-A থেকে USB-B কেবল।
- পাওয়ার সাপ্লাই থেকে পাওয়ার আউটলেটে পাওয়ার কর্ড।
- কন্ট্রোলার থেকে আপনার হোস্টে USB-A/C এবং USB-A/B কেবলের USB-A প্রান্ত।
কন্ট্রোলার ফার্মওয়্যারটি gen2_production_v2.ino ওয়েবসাইটে পাওয়া যাচ্ছে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQs)
Gen2 ক্যামেরা ITS-in-a-box সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী নিচে দেওয়া হল।
চার্ট
প্রশ্ন: আমার চার্টটি নষ্ট হয়ে গেছে, আমি কিভাবে নতুন চার্ট পেতে পারি?
উত্তর: একটি নতুন চার্ট পেতে, আমাদের যোগ্য বিক্রেতাদের একজন, বায়োহার্মিস অথবা বাইট ব্রিজ ইনকর্পোরেটেডের সাথে যোগাযোগ করুন।
মোটর
প্রশ্ন: আমার রিগ সংযোগ করে, কিন্তু মোটরটি তার অবস্থান ধরে রাখে না। এটা কি স্বাভাবিক?
উত্তর: হ্যাঁ, প্রাথমিক পরীক্ষা চক্রে এটি স্বাভাবিক। প্রাথমিক পরীক্ষা চক্র সম্পূর্ণ হওয়ার পরে, মোটরটি তার অবস্থান বজায় রাখে।
প্রশ্ন: Gen2 রিগের LSS-HT1 মোটর সেন্সর ফিউশন রিগের HS-755MG মোটর থেকে কীভাবে আলাদা?
উত্তর: Gen2 রিগের LSS-HT1 মোটরটি রিগের নির্ভুলতা, নির্ভুলতা, নির্মাণের মান এবং প্রতিক্রিয়া উন্নত করে। মোটরটি বিস্তৃত প্যারামিটার নিয়ন্ত্রণও প্রদান করে।
প্রশ্ন: আমার মোটর জ্বলে ওঠে এবং নড়ে না। আমার কী করা উচিত?
A: এটি ইঙ্গিত দেয় যে কোনও বাধা মোটরটিকে ব্লক করছে। DUT এবং ঘূর্ণায়মান প্লেটটি বাধা বা জটযুক্ত তারের জন্য পরীক্ষা করুন। সমস্যাটি সমাধানের পরে, মোটরটি রিসেট করতে এবং পরীক্ষা চালিয়ে যেতে #0RESET<cr> কমান্ডটি পাঠান।
প্রশ্ন: মোটরের (LSS-HT1) ডেটাশিট কোথায় পাবো?
উত্তর: LSS-HT1 মোটরের ডকুমেন্টেশন আপনি Lynxmotion ওয়েবসাইটে পেতে পারেন।
এলইডি
প্রশ্ন: আমার LED বারগুলি সঠিকভাবে ইনস্টল হয়েছে কিনা তা আমি কীভাবে নির্ধারণ করব?
A: LED বার ইনস্টলেশনের উদাহরণের জন্য চিত্র 3 দেখুন। নিশ্চিত করুন যে LED বোর্ডের সাদা রেখাটি 3D-প্রিন্টেড হোল্ডারের সাথে সারিবদ্ধ এবং LED গুলি সঠিকভাবে সংযুক্ত এবং বসানো আছে।

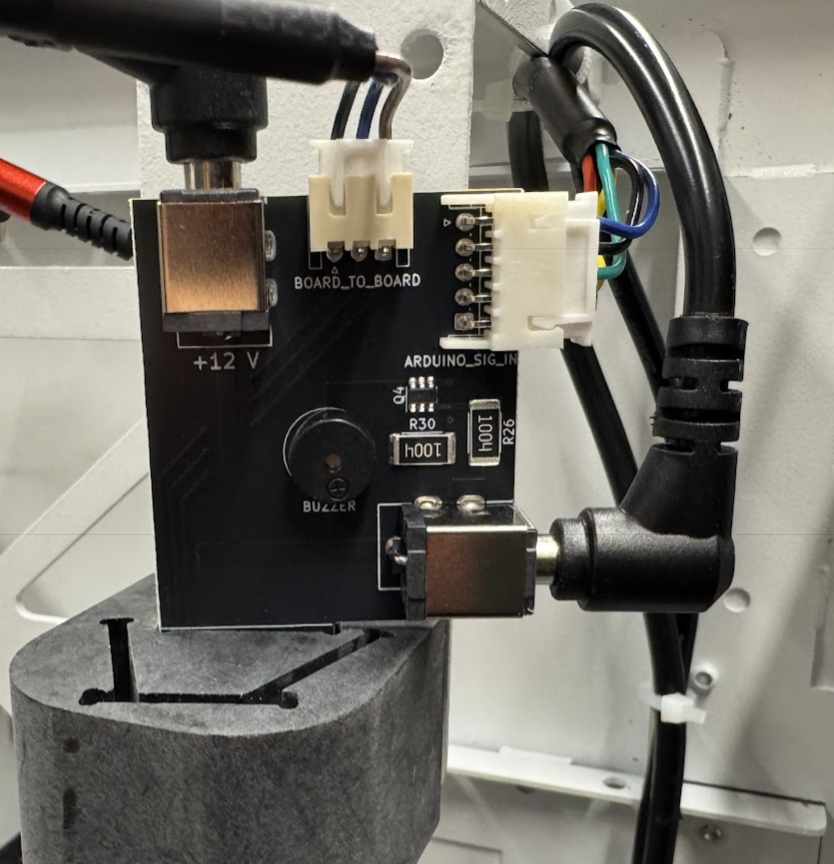

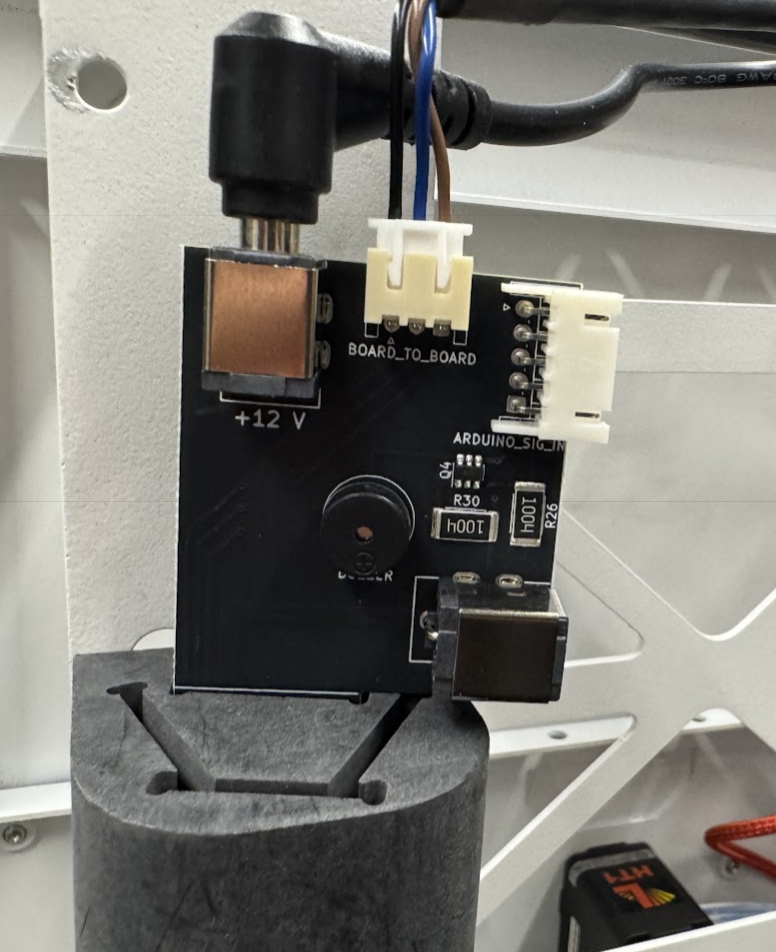

চিত্র ৩. (বামে) এবং সংযোগ ছাড়াই (ডানে) LED বার ইনস্টলেশন।
নিয়ামক
প্রশ্ন: মোটর এবং LED এর জন্য নির্ধারিত চ্যানেলগুলি কী কী?
A: মোটরের জন্য চ্যানেল 0। LED এর জন্য চ্যানেল 1।
প্রশ্ন: আমি কিভাবে হার্ডওয়্যার পরীক্ষা করব?
A: আলোর জন্য একটি পরীক্ষামূলক ক্রম শুরু করার জন্য কন্ট্রোলারে (Arduino Mega) f11 কমান্ডটি পাঠান। ক্রমটি তিনটি স্বতন্ত্র আলোর পর্যায়ের মধ্য দিয়ে যায় এবং সংক্ষেপে বুজারটিকে একাধিকবার সক্রিয় করে। মোটরটি পরীক্ষা করার জন্য, Lynxmotion থেকে উপলব্ধ Lynxmotion LSS কনফিগারেশন সফ্টওয়্যারটি ব্যবহার করুন।
