ซื้อและตั้งค่ากล่อง Gen2

กล้อง Gen2 ITS-in-a-box ประกอบด้วยกล่องอะลูมิเนียมที่ตัดด้วยเลเซอร์จากภาพวาดการออกแบบโดยใช้คอมพิวเตอร์ช่วย (CAD) แผนภูมิทดสอบที่พิมพ์ และอุปกรณ์ที่อยู่ระหว่างการทดสอบ (DUT) กล้อง Gen2 ITS-in-a-box มีความสามารถเช่นเดียวกับ กล้อง ITS-in-a-box รุ่นปกติ แต่มีระบบไฟ 3 ขั้นตอนพร้อม โมดูล LED คุณภาพสูง มอเตอร์ที่ได้รับการปรับปรุงซึ่งแข็งแรงและให้ข้อมูลป้อนกลับได้ รวมถึงโครงสร้างโลหะทั้งหมดเพื่อเพิ่มความแข็งแกร่งของโครงสร้างและลดการ รั่วไหลของแสง

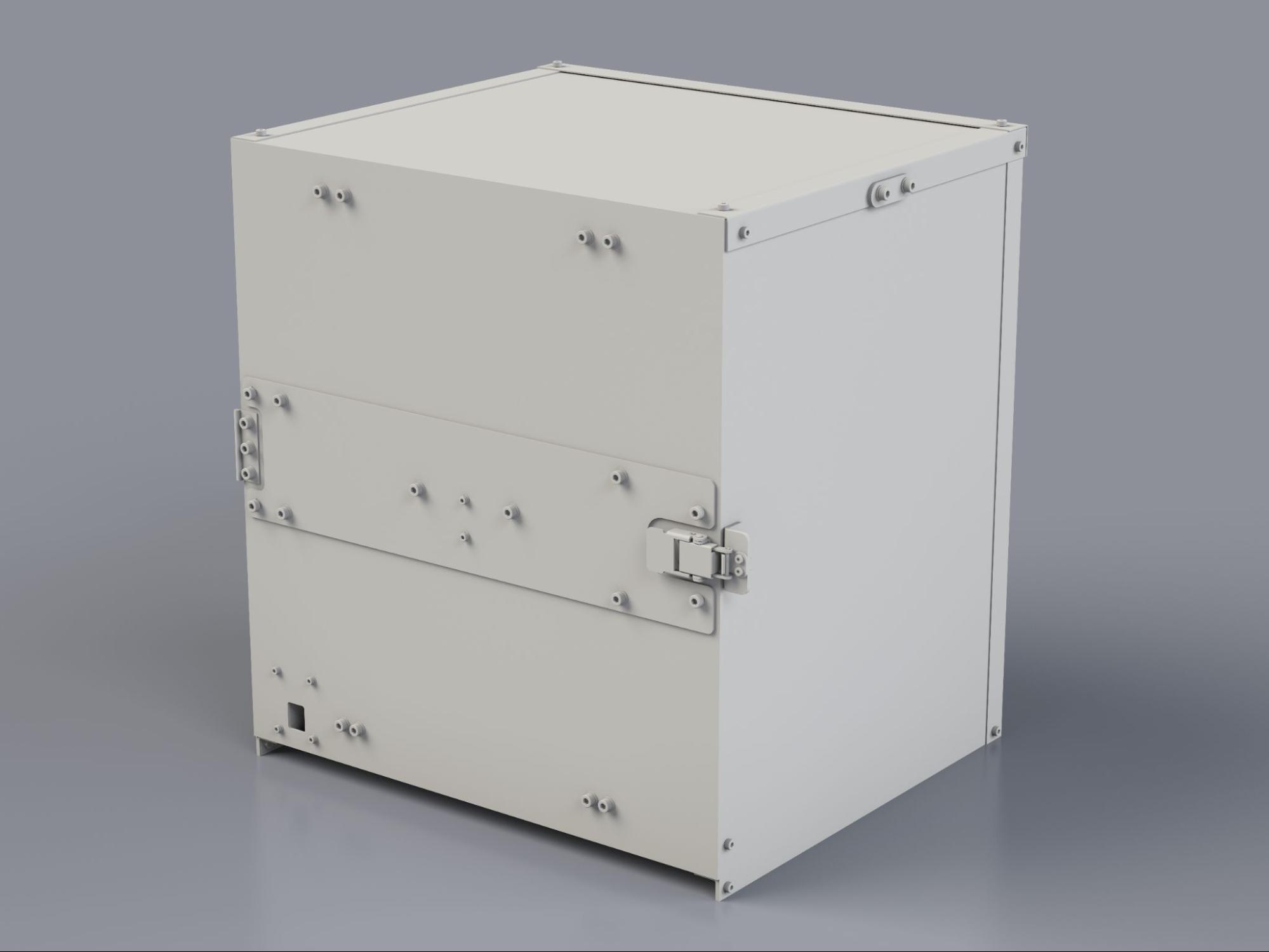

รูปที่ 1 กล้อง Gen2 ITS-in-a-box

วิธีใช้กล้อง Gen2 ITS-in-a-box

หากต้องการใช้กล่องกล้อง Gen2 ITS ให้ทำตามขั้นตอนต่อไปนี้

1. ซื้อกล่อง Gen2 ITS
2. ตั้งค่าตัวควบคุมและติดตั้ง DUT
3. เรียกใช้การทดสอบ ITS ของกล้อง
4. ดึงข้อมูลผลลัพธ์จาก DUT

ซื้อกล้อง Gen2 ITS-in-a-box

เราขอแนะนำให้ซื้อกล้อง Gen2 ITS-in-a-box จากผู้จำหน่ายที่มีคุณสมบัติตามที่กำหนดรายใดรายหนึ่งต่อไปนี้

• Wuxi BioHermes Bio&Medical Technology Co., Ltd.
  China: 88 West Meiliang Road. Mashan. Wuxi, Jiangsu 214092
  http://www.biohermes.com
  luweijie@biohermes.com.cn
  China: +86-510-85385897 ext 2121

• Byte Bridge Inc.
  USA: 1502 Crocker Ave, Hayward, CA 94544-7037
  China: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  https://www.bytebt.com
  androidpartner@bytebt.com
  USA: +1-510-373-8899
  China: +86-400-8866-490

ตั้งค่าแผนภูมิสำหรับการทดสอบ

ก่อนทำการทดสอบ ให้ตรวจสอบแผนภูมิของอุปกรณ์ Gen2 เนื่องจากลายนิ้วมือและรอยขีดข่วนบนแผนภูมิอาจส่งผลเสียต่อการวิเคราะห์การทดสอบ หากแผนภูมิเสียหายหรือไม่มีฟีเจอร์ทั้งหมดในรูปภาพต่อไปนี้ ให้ติดตั้งแผนภูมิใหม่

รูปที่ 2 แผนภูมิ Gen2

แผนภูมิ Gen2 ได้รับการแก้ไขใน Android 17 เพื่อรองรับการทดสอบการรวมเซ็นเซอร์ คุณสามารถสั่งซื้ออุปกรณ์ Gen2-26Q2-0.0 พร้อมแผนภูมิที่แก้ไขแล้วจากผู้จำหน่ายที่มีคุณสมบัติตามที่กำหนด หรือติดตั้งแผนภูมิที่แก้ไขแล้วบนอุปกรณ์ Gen2 ที่มีอยู่

วิธีติดตั้งแผนภูมิที่แก้ไขแล้วบนอุปกรณ์ที่มีอยู่

1. ติดต่อผู้จำหน่ายอุปกรณ์ Gen2 เพื่อขอแผนภูมิที่แก้ไขแล้ว
2. ปิดขอบด้านหลังของแผนภูมิด้วยเทปกาวสองหน้า เทปที่มีความหนาประมาณ 1.25 มม. เหมาะที่สุด
3. จัดแผนภูมิให้ตรงกับด้านหลังของอุปกรณ์ Gen2 โดยให้ตรงกลาง ติดแผนภูมิไว้ด้านหนึ่งแล้วกดให้แน่นจากมุมหนึ่งไปยังอีกมุมหนึ่ง ทำเช่นเดียวกันกับด้านที่อยู่ติดกันจนกว่าทั้ง 4 ด้านจะติดกับอุปกรณ์ คุณสามารถติดเทปทับสกรูได้ตราบใดที่ตรงกลางของแผนภูมิแบน

วิดีโอแนะนำ

วิดีโอแนะนำนี้แสดงวิธีตั้งค่ากล้อง Gen2 ITS-in-a-box

ตั้งค่าตัวควบคุมสำหรับการทดสอบ

ทำตามขั้นตอนต่อไปนี้เพื่อตั้งค่าตัวควบคุมกล้อง Gen2 ITS-in-a-box สำหรับการทดสอบ

รูปที่ 3 ตัวควบคุม Gen2 ที่มีการเชื่อมต่อ (ซ้าย) และไม่มีการเชื่อมต่อ (ขวา)

1. วางอุปกรณ์ Gen2 ในตำแหน่งที่เลือก

2. เชื่อมต่อสายเคเบิลกับพอร์ตที่เหมาะสมดังนี้

   1. สายเคเบิล 4 พินกับพอร์ต M1
   2. สายเคเบิล 5 พินกับพอร์ต TEST RIG - 1
   3. ปลั๊กทรงกระบอกกับพอร์ต LED_PWR - 1
   4. ปลั๊กทรงกระบอกของแหล่งจ่ายไฟ 2 ตัวกับพอร์ต 12V_IN_MOTOR และ 12V_IN_LIGHT
   5. สาย USB-A เป็น USB-C กับพอร์ต USB-C M4
   6. สาย USB-A เป็น USB-B กับพอร์ต USB-B M3
   7. สายไฟจากแหล่งจ่ายไฟไปยังเต้ารับ
   8. ปลาย USB-A ของสาย USB-A/C และ USB-A/B จากตัวควบคุมไปยังโฮสต์

เฟิร์มแวร์ตัวควบคุมมีอยู่ที่ gen2_production_v2.ino

คำถามที่พบบ่อย

ต่อไปนี้คือคำถามที่พบบ่อยเกี่ยวกับกล้อง Gen2 ITS-in-a-box

แผนภูมิ

ถาม: แผนภูมิของฉันเสียหาย ฉันจะรับแผนภูมิใหม่ได้อย่างไร

ตอบ: หากต้องการรับแผนภูมิใหม่ โปรดติดต่อผู้จำหน่ายที่มีคุณสมบัติตามที่กำหนดรายใดรายหนึ่งของเรา ได้แก่ Biohermes หรือ Byte Bridge Inc.

ถาม: ฉันมีแผนภูมิที่ถูกต้องหรือไม่

ตอบ: แผนภูมิมี 2 เวอร์ชัน รูปที่ 3 แสดงแผนภูมิที่ออกแบบมาสำหรับการทดสอบ scene_ip (ซ้าย) และแผนภูมิที่ออกแบบมาสำหรับการทดสอบ scene_ip, sensor_fusion และ scene_flash (ขวา)

รูปที่ 4 เวอร์ชันแผนภูมิ

การเคลื่อนไหว

ถาม: อุปกรณ์ของฉันเชื่อมต่อได้ แต่ตัวควบคุมไม่คงตำแหน่งไว้ เป็นเรื่องปกติหรือไม่

ตอบ: ใช่ เป็นเรื่องปกติในรอบการทดสอบเริ่มต้น หลังจากรอบการทดสอบเริ่มต้นเสร็จสมบูรณ์ ตัวควบคุมจะคงตำแหน่งไว้

ถาม: ตัวควบคุม LSS-HT1 ในอุปกรณ์ Gen2 แตกต่างจากตัวควบคุม HS-755MG ในอุปกรณ์การรวมเซ็นเซอร์อย่างไร

ตอบ: ตัวควบคุม LSS-HT1 ในอุปกรณ์ Gen2 ช่วยปรับปรุงความถูกต้อง ความแม่นยำ คุณภาพการสร้าง และข้อมูลป้อนกลับของอุปกรณ์ นอกจากนี้ ตัวควบคุมยังมีการควบคุมพารามิเตอร์ที่ครอบคลุม

ถาม: ตัวควบคุมของฉันกะพริบและไม่เคลื่อนที่ ฉันควรทำอย่างไร

ตอบ: แสดงว่ามีสิ่งกีดขวางตัวควบคุม ตรวจสอบ DUT และเพลตหมุนเพื่อหาสิ่งกีดขวางหรือสายเคเบิลที่พันกัน หลังจากแก้ไข ปัญหาแล้ว ให้ส่งคำสั่ง #0RESET<cr> เพื่อรีเซ็ตตัวควบคุมและทำการทดสอบ ต่อ

ถาม: ฉันจะดูเอกสารข้อมูลจำเพาะของตัวควบคุม (LSS-HT1) ได้ที่ไหน

ตอบ: คุณดูเอกสารประกอบเกี่ยวกับตัวควบคุม LSS-HT1 ได้ที่ เว็บไซต์ Lynxmotion

LED

ถาม: ฉันจะทราบได้อย่างไรว่าแถบ LED ของฉันติดตั้งถูกต้อง

ตอบ: โปรดดูรูปที่ 4 เพื่อดูตัวอย่างการติดตั้งแถบ LED ตรวจสอบว่าเส้นสีขาวบนแผง LED ตรงกับตัวยึดที่พิมพ์แบบ 3 มิติ และ LED เชื่อมต่อและติดตั้งอย่างถูกต้อง

รูปที่ 5 การติดตั้งแถบ LED ที่มีการเชื่อมต่อ (ซ้าย) และไม่มีการเชื่อมต่อ (ขวา)

ตัวควบคุม

ถาม: ช่องที่กำหนดสำหรับตัวควบคุมและ LED คือช่องใด

ตอบ: ช่อง 0 สำหรับตัวควบคุม ช่อง 1 สำหรับ LED

ถาม: ฉันจะทดสอบฮาร์ดแวร์ได้อย่างไร

ตอบ: ส่งคำสั่ง f11 ไปยังตัวควบคุม (Arduino Mega) เพื่อเริ่มลำดับการทดสอบการจัดแสง ลำดับจะวนรอบการจัดแสง 3 ขั้นตอนที่แตกต่างกันและเปิดใช้งานบัซเซอร์หลายครั้งในช่วงเวลาสั้นๆ หากต้องการทดสอบตัวควบคุม ให้ใช้ซอฟต์แวร์การกำหนดค่า Lynxmotion LSS ซึ่งมีให้บริการจาก Lynxmotion
