El ITS-in-a-box de la cámara Gen2 consta de una caja de aluminio cortada con láser a partir de dibujos de diseño asistido por computadora (CAD), un gráfico de prueba impreso y un dispositivo en prueba (DUT). El ITS integrado en la cámara Gen2 tiene las mismas capacidades que el ITS integrado en la cámara normal, pero incluye un sistema de iluminación de tres etapas con módulos LED de alta calidad, un motor mejorado que es robusto y proporciona comentarios, y una construcción completamente metálica para mejorar la rigidez estructural y reducir la fuga de luz.

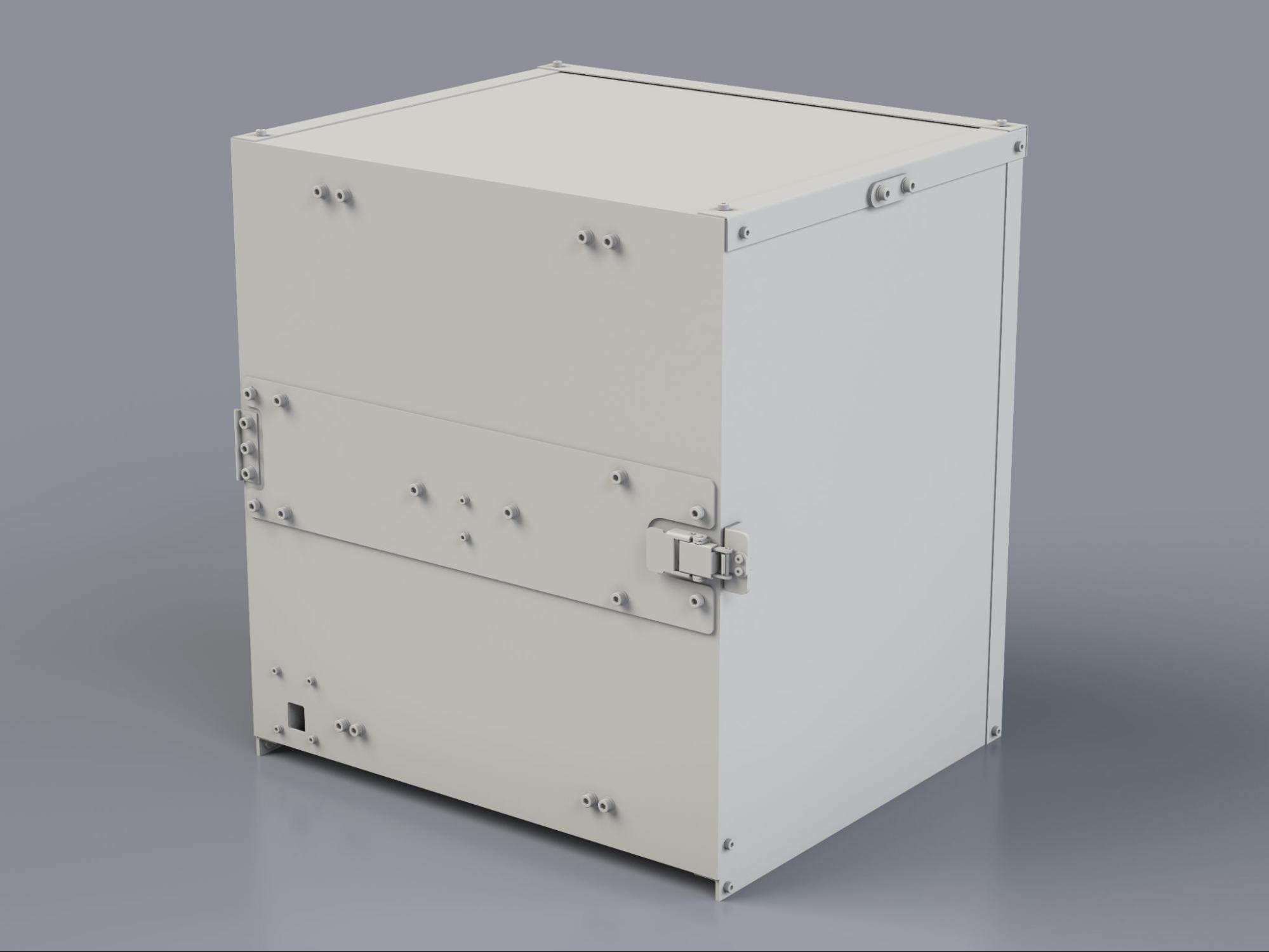

Figura 1: ITS integrado en la cámara Gen2.
Cómo usar el ITS integrado en la cámara Gen2
Para usar la caja de ITS de la cámara Gen2, sigue estos pasos:
- Compra la caja de ITS Gen2.
- Configura el controlador y monta el DUT.
- Ejecuta las pruebas de ITS de la cámara.
- Recupera los resultados del DUT.
Compra un kit de ITS integrado en la cámara de 2ª gen.
Te recomendamos que compres el ITS integrado en la cámara Gen2 a uno de los siguientes proveedores calificados.
Wuxi BioHermes Bio&Medical Technology Co., Ltd.
China: 88 West Meiliang Road. Mashan Wuxi, Jiangsu 214092
http://www.biohermes.com
luweijie@biohermes.com.cn
China: +86-0510-853-85897, ext. 2121Byte Bridge Inc.
EE.UU.: 1502 Crocker Ave, Hayward, CA 94544-7037
China: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghái, 200235
https://www.bytebt.com
androidpartner@bytebt.com
EE.UU.: +1-510-373-8899
China: +86-400-8866-490
Video instructivo
Este es un video instructivo para configurar el ITS integrado en la cámara Gen2:
Cómo configurar el controlador para realizar pruebas
Sigue estos pasos para configurar el controlador ITS-in-a-box de la cámara Gen2 para realizar pruebas.
Figura 2: Controlador de Gen2 con conexiones (izquierda) y sin ellas (derecha).
- Coloca la cámara Gen2 en la ubicación deseada.
Conecta los cables a los puertos correspondientes de la siguiente manera:
- Cable de 4 pines al puerto M1
- Cable de 5 pines al puerto TEST RIG - 1
- Enchufe cilíndrico al puerto LED_PWR - 1
- Conecta los conectores cilíndricos de las dos fuentes de alimentación a los puertos 12V_IN_MOTOR y 12V_IN_LIGHT.
- Cable USB-A a USB-C para el puerto USB-C del M4
- Cable USB-A a USB-B al puerto USB-B del M3
- Cables de alimentación de las fuentes de alimentación a un tomacorriente
- Extremo USB-A de los cables USB-A/C y USB-A/B del control a tu host.
El firmware del controlador está disponible en gen2_production_v2.ino.
Preguntas frecuentes
Las siguientes son preguntas frecuentes sobre el ITS integrado en la cámara Gen2.
Gráfico
P.: Mi gráfico está dañado. ¿Cómo puedo obtener uno nuevo?
R.: Para obtener un gráfico nuevo, comunícate con uno de nuestros proveedores calificados, Biohermes o Byte Bridge Inc.
Motricidad
P.: Mi estructura se conecta, pero el motor no mantiene su posición. ¿Esto es normal?
R.: Sí, esto es normal en el ciclo de pruebas inicial. Después de que se completa el ciclo de prueba inicial, el motor mantiene su posición.
P.: ¿En qué se diferencia el motor LSS-HT1 del soporte Gen2 del motor HS-755MG del soporte de fusión de sensores?
R.: El motor LSS-HT1 del soporte Gen2 mejora la exactitud, la precisión, la calidad de fabricación y la retroalimentación del soporte. El motor también proporciona controles de parámetros extensos.
P.: El motor parpadea y no se mueve. ¿Qué debo hacer?
R.: Esto indica que hay una obstrucción que bloquea el motor. Inspecciona el DUT y la placa giratoria para detectar obstrucciones o cables enredados. Después de resolver el problema, envía el comando #0RESET<cr> para restablecer el motor y continuar con las pruebas.
P.: ¿Dónde puedo encontrar una hoja de datos del motor (LSS-HT1)?
R.: Puedes encontrar documentación sobre el motor LSS-HT1 en el sitio web de Lynxmotion.
LED
P.: ¿Cómo puedo saber si las barras LED se instalaron correctamente?
R.: Consulta la Figura 3 para ver un ejemplo de instalación de la barra de luces LED. Asegúrate de que la línea blanca de la placa LED coincida con el soporte impreso en 3D y de que los LEDs estén conectados y colocados correctamente.
Figura 3: Instalación de la barra de luces LED con conexiones (izquierda) y sin conexiones (derecha).
Control
P.: ¿Cuáles son los canales designados para el motor y las luces LED?
R.: Canal 0 para el motor. Canal 1 para las luces LED.
P.: ¿Cómo pruebo el hardware?
R.: Envía el comando f11 al controlador (Arduino Mega) para iniciar una secuencia de prueba de la iluminación. La secuencia recorre tres etapas de iluminación distintas y activa brevemente el zumbador varias veces. Para probar el motor, usa el software de configuración Lynxmotion LSS disponible en Lynxmotion.
