第 2 代攝影機 ITS-in-a-box 包含以電腦輔助設計 (CAD) 圖繪雷射切割的鋁盒、列印的測試圖表，以及受測裝置 (DUT)。第 2 代攝影機 ITS-in-a-box 與一般攝影機 ITS-in-a-box 具備相同功能，但內含三階段照明系統 (採用高品質 LED 模組)、改良式馬達 (堅固耐用且提供意見回饋)，以及全金屬結構 (可提升結構剛性並減少漏光)。

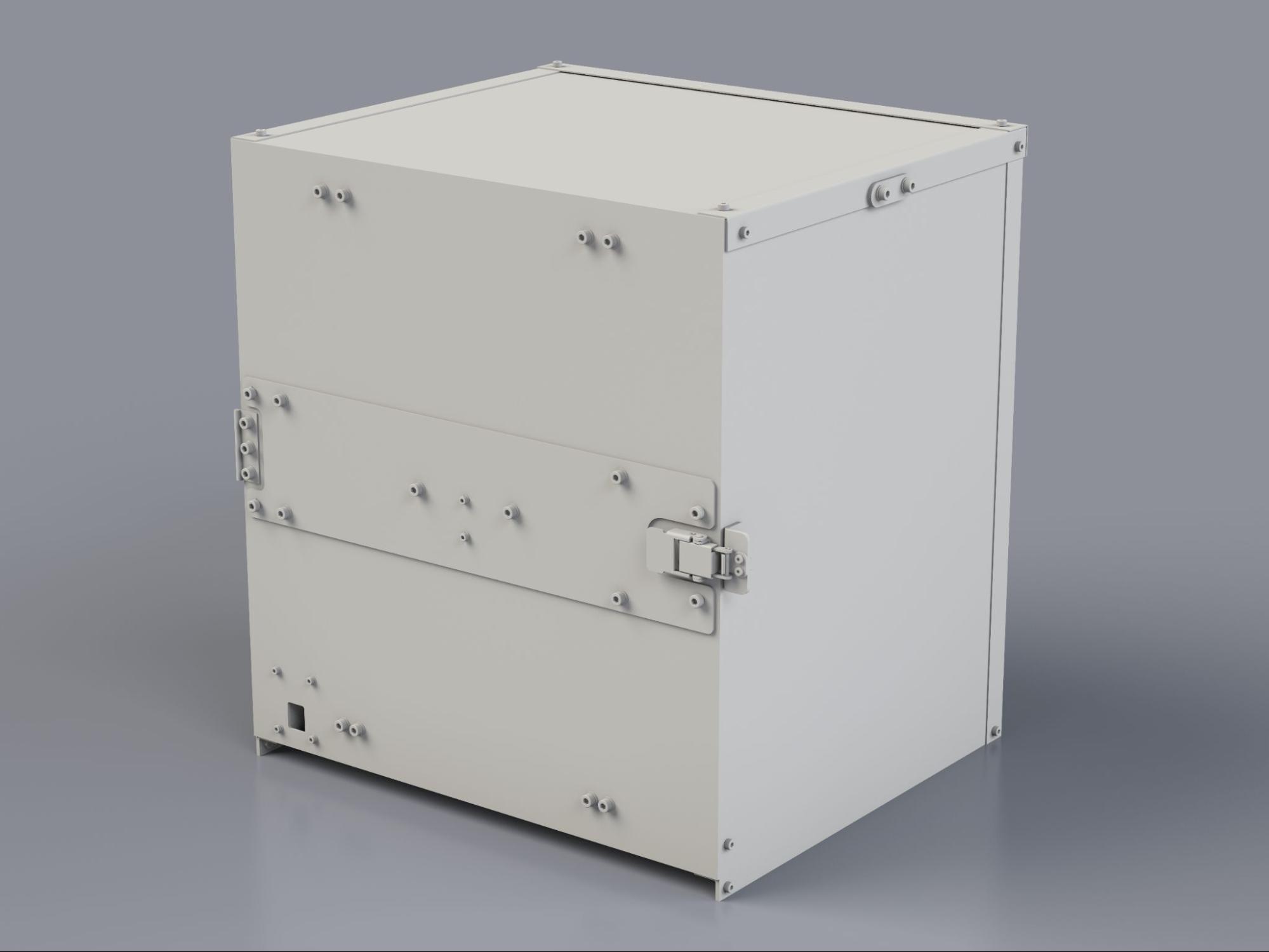

圖 1. 第 2 代攝影機 ITS-in-a-box。
如何使用 Gen2 攝影機 ITS-in-a-box
如要使用第 2 代攝影機 ITS 盒，請按照下列步驟操作：
- 購買第 2 代 ITS 盒裝裝置。
- 設定控制器並安裝 DUT。
- 執行攝影機 ITS 測試。
- 從 DUT 擷取結果。
購買第 2 代攝影機 ITS-in-a-box
建議您向下列合格供應商購買第 2 代攝影機 ITS-in-a-box。
無錫博海生物醫療科技有限公司Ltd.
中國：美良西路 88 號。馬山。江蘇省無錫市 214092
http://www.biohermes.com
luweijie@biohermes.com.cn
中國：+86-0510-853-85897 分機 2121Byte Bridge Inc.
美國：1502 Crocker Ave, Hayward, CA 94544-7037
中國：上海市徐匯區中山西路 1600 號宏匯國際廣場 A 棟 22 樓 06-08 室，200235
https://www.bytebt.com
androidpartner@bytebt.com
美國：+1-510-373-8899
中國：+86-400-8866-490
教學影片
這部教學影片說明如何設定第 2 代攝影機 ITS-in-a-box：
設定測試用的控制器
請按照下列步驟設定第 2 代攝影機 ITS-in-a-box 控制器，以進行測試。
圖 2. 第 2 代遙控器，左側為有線連接，右側為無線連接。
- 將 Gen2 攝影機固定在所需位置。
將傳輸線接上適當的連接埠，如下所示：
- 4 針腳纜線插入 M1 連接埠。
- 5 針纜線插入「TEST RIG - 1」連接埠。
- 圓筒插頭插入 LED_PWR - 1 連接埠。
- 將兩個電源供應器的圓筒插頭分別插入 12V_IN_MOTOR 和 12V_IN_LIGHT 連接埠。
- USB-A 對 USB-C 傳輸線和 M4 的 USB-C 連接埠。
- USB-A 對 USB-B 傳輸線，連接至 M3 的 USB-B 連接埠。
- 電源供應器到電源插座的電源線。
- 將控制器隨附的 USB-A/C 和 USB-A/B 傳輸線的 USB-A 端插入主機。
控制器韌體位於 gen2_production_v2.ino。
常見問題 (FAQ)
以下是有關第 2 代攝影機 ITS-in-a-box 的常見問題。
圖表
問：我的圖表損壞了，如何取得新圖表？
答：如要取得新圖表，請與我們的合格供應商 Biohermes 或 Byte Bridge Inc. 聯絡。
行動
問：我的設備已連線，但馬達無法維持位置。這是正常現象嗎？
答：是的，這是初始測試週期中的正常現象。完成初始測試週期後，馬達會維持在原位。
問：第 2 代裝置的 LSS-HT1 馬達與感應器融合裝置的 HS-755MG 馬達有何不同？
答：第 2 代裝置的 LSS-HT1 馬達可提升裝置的準確度、精確度、建構品質和回饋。馬達也提供廣泛的參數控制。
問：馬達會閃爍，但不會移動。該怎麼辦？
A：這表示有障礙物擋住馬達。檢查 DUT 和旋轉盤是否有障礙物或電線纏繞。解決問題後，請傳送 #0RESET<cr> 指令重設馬達，然後繼續測試。
問：哪裡可以找到馬達 (LSS-HT1) 的資料表？
答：您可以在 Lynxmotion 網站上找到 LSS-HT1 馬達的說明文件。
LED
問：如何判斷 LED 燈條是否安裝正確？
答：請參閱圖 3，瞭解 LED 燈條的安裝範例。確認 LED 板上的白線與 3D 列印支架對齊，且 LED 已正確連接並安裝。
圖 3. 安裝 LED 燈條，左側為有連接線，右側為沒有連接線。
控場
問：馬達和 LED 的指定通道為何？
A：馬達的通道 0。LED 的通道 1。
問：如何測試硬體？
A：將 f11 指令傳送至控制器 (Arduino Mega)，啟動燈光測試序列。燈光會依序進入三個不同階段，蜂鳴器也會短暫啟動多次。如要測試馬達，請使用 Lynxmotion 提供的 Lynxmotion LSS 設定軟體。
