كاميرا الجيل الثاني ITS-in-a-box

يتألّف نظام ITS-in-a-box من الجيل الثاني للكاميرا من صندوق ألمنيوم مقطوع بالليزر من رسومات التصميم بمساعدة الكمبيوتر (CAD) وجدول اختبار مطبوع وجهاز يخضع للاختبار (DUT). تتمتع كاميرا ITS-in-a-box من الجيل الثاني بالإمكانات نفسها التي توفّرها كاميرا ITS-in-a-box العادية، ولكنها تتضمّن نظام إضاءة من ثلاث مراحل مع وحدات LED عالية الجودة، ومحركًا محسّنًا قويًا يقدّم ملاحظات، وبنية معدنية بالكامل لتحسين الصلابة الهيكلية والحد من تسرب الضوء.

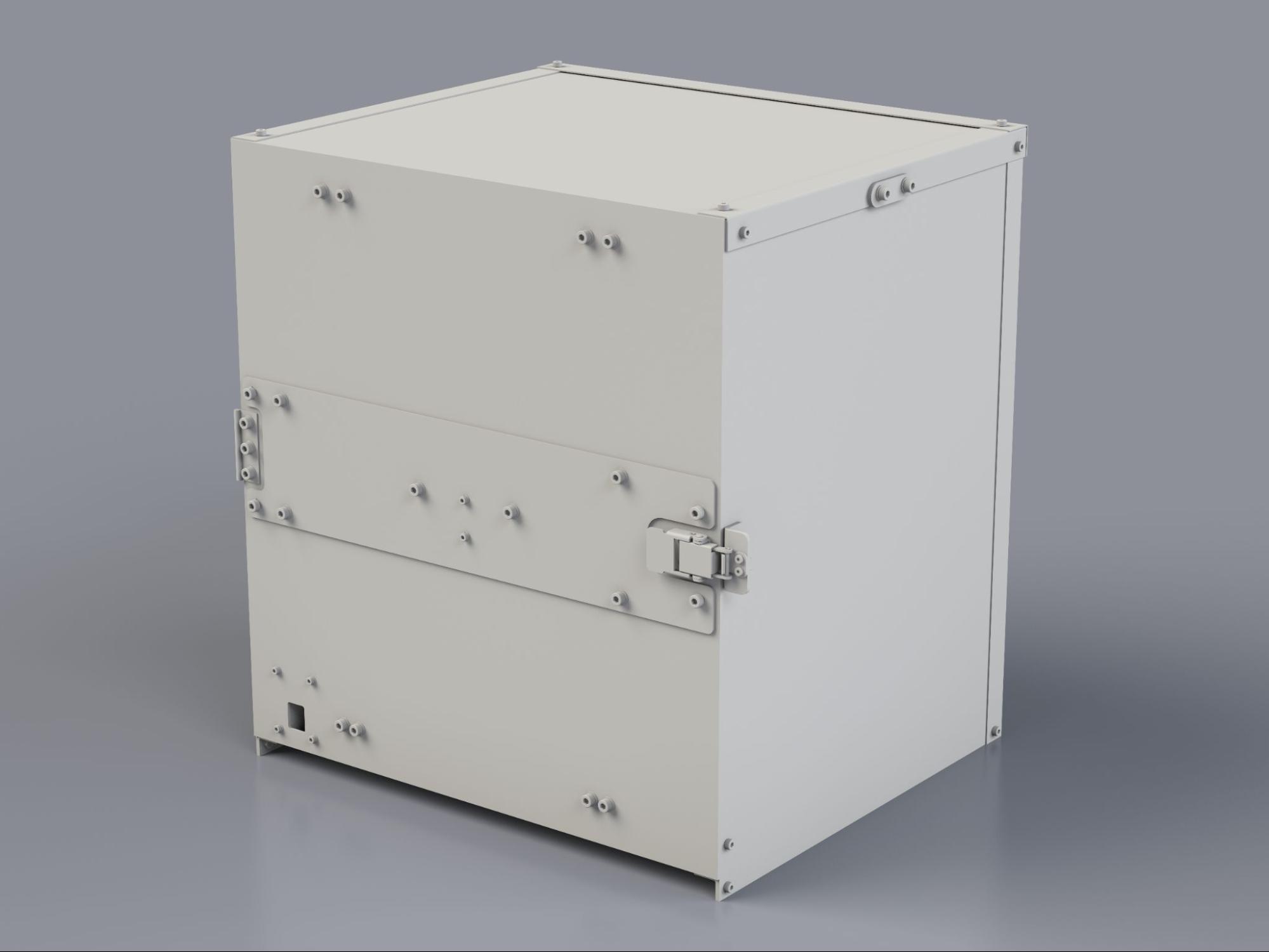

الشكل 1: كاميرا الجيل الثاني ITS-in-a-box

كيفية استخدام كاميرا ITS-in-a-box من الجيل الثاني

لاستخدام مربّع ITS لكاميرا الجيل الثاني، اتّبِع الخطوات التالية:

1. شراء صندوق ITS من الجيل الثاني
2. اضبط وحدة التحكّم وحمِّل DUT.
3. يمكنك إجراء اختبارات ITS للكاميرا.
4. استرداد النتائج من جهاز DUT

شراء كاميرا ITS-in-a-box من الجيل الثاني

ننصحك بشراء كاميرا ITS-in-a-box من الجيل الثاني من أحد المورّدين التاليين المؤهَّلين.

• Wuxi BioHermes Bio&Medical Technology Co., Ltd.
  الصين: 88 West Meiliang Road. مازن Wuxi, Jiangsu 214092
  http://www.biohermes.com
  luweijie@biohermes.com.cn
  الصين: +86-0510-853-85897 ext 2121

• Byte Bridge Inc.
  الولايات المتحدة: 1502 Crocker Ave, Hayward, CA 94544-7037
  الصين: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  https://www.bytebt.com
  androidpartner@bytebt.com
  الولايات المتحدة: +1-510-373-8899
  الصين: +86-400-8866-490

فيديو تعليمي

في ما يلي فيديو تعليمي يشرح كيفية إعداد كاميرا ITS-in-a-box من الجيل الثاني:

إعداد وحدة التحكّم للاختبار

اتّبِع الخطوات التالية لإعداد وحدة التحكّم في نظام ITS المتكامل في الكاميرا من الجيل الثاني بغرض الاختبار.

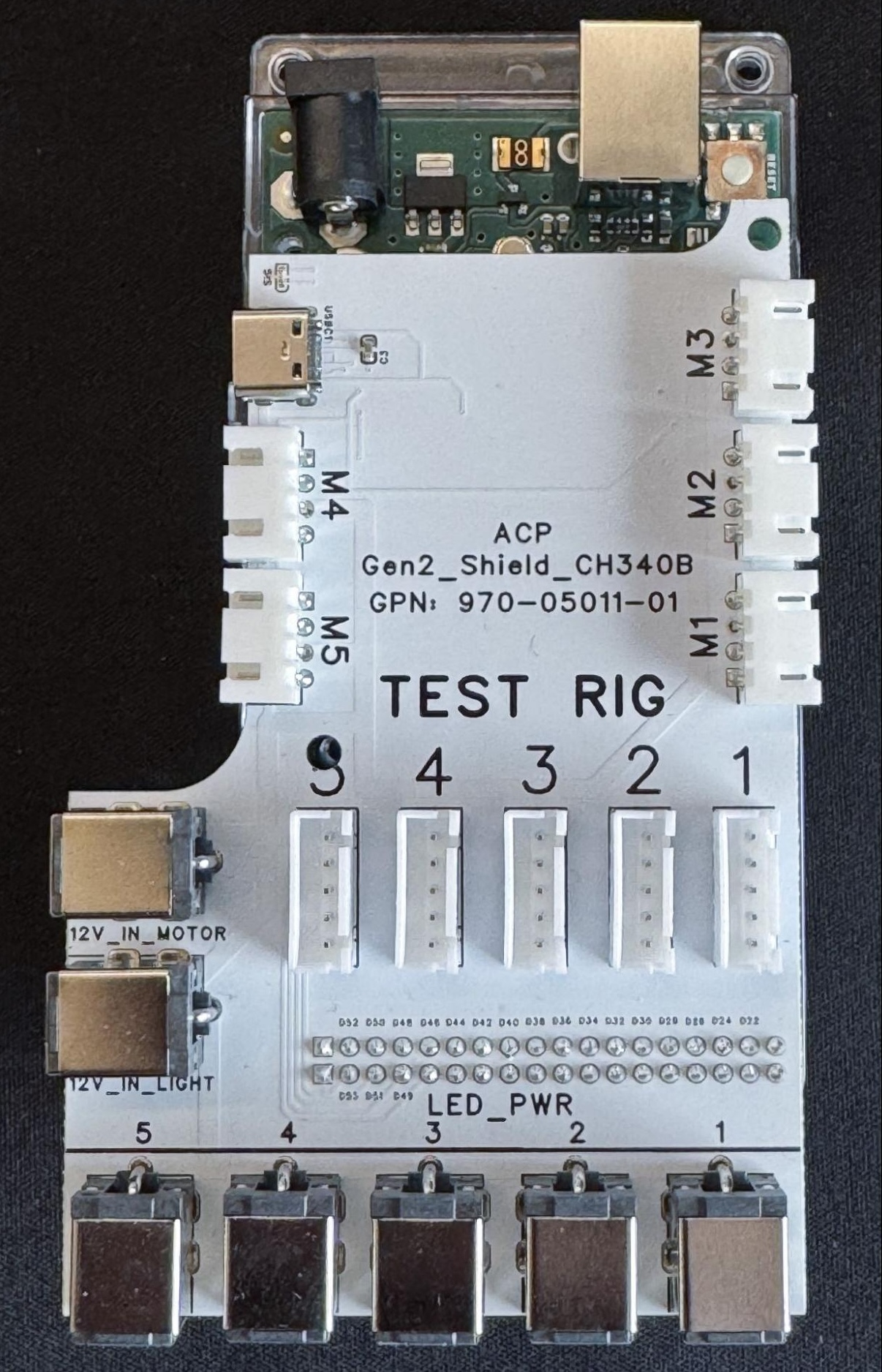

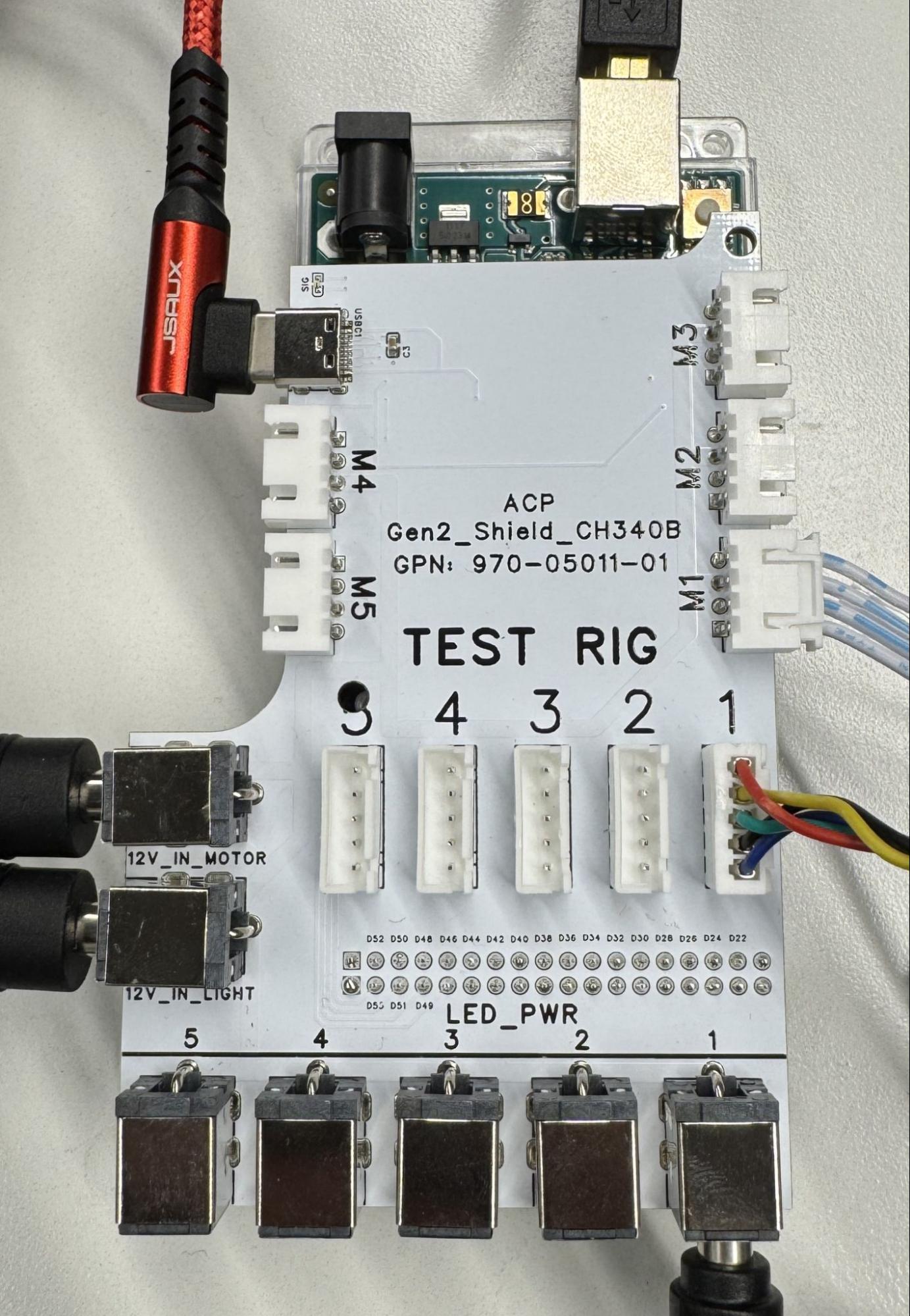

الشكل 2: وحدة تحكّم من الجيل الثاني مع اتصالات (يسارًا) وبدون اتصالات (يمينًا)

1. ضَع منصة Gen2 في المكان الذي تريده.

2. وصِّل الكابلات بالمنافذ المناسبة على النحو التالي:

   1. كابل مكوّن من 4 سنون إلى منفذ M1
   2. كابل مكوّن من 5 سنون بمنفذ TEST RIG - 1
   3. يُرجى توصيل محوِّل الطاقة بمنفذ LED_PWR - 1.
   4. يُرجى توصيل مقابس قابسَي مصدرَي الطاقة بمنفذَي 12V_IN_MOTOR و 12V_IN_LIGHT.
   5. كابل USB-A إلى USB-C في منفذ USB-C في M4
   6. كابل USB-A إلى USB-B بمنفذ USB-B في M3
   7. أسلاك الطاقة من مصادر الطاقة إلى مقبس كهربائي
   8. طرف USB-A من كابلَي USB-A/C وUSB-A/B من وحدة التحكّم إلى المضيف

يتوفّر البرنامج الثابت لوحدة التحكّم على الرابط gen2_production_v2.ino.

الأسئلة الشائعة

في ما يلي الأسئلة الشائعة حول كاميرا ITS-in-a-box من الجيل الثاني.

رسم بياني

س: الرسم البياني الخاص بي تالف، كيف يمكنني الحصول على رسم بياني جديد؟

ج: للحصول على رسم بياني جديد، يُرجى التواصل مع أحد المورّدين المؤهّلين، وهو Biohermes أو Byte Bridge Inc.

الحركة

س: يتم توصيل جهازي، ولكنّ المحرّك لا يحافظ على موضعه. هل هذا أمر طبيعي؟

ج: نعم، هذا أمر طبيعي في دورة الاختبار الأولية. بعد اكتمال دورة الاختبار الأولية، يحافظ المحرّك على موضعه.

س: كيف يختلف محرك LSS-HT1 في منصة الجيل الثاني عن محرك HS-755MG في منصة دمج البيانات من أجهزة الاستشعار؟

ج: يعمل محرّك LSS-HT1 في منصة الجيل الثاني على تحسين الدقة والأداء وجودة التصنيع والملاحظات الواردة من المنصة. يقدّم المحرّك أيضًا عناصر تحكّم واسعة النطاق في المَعلمات.

س: يضيء محركي ويتوقف عن العمل. ماذا يجب أن أفعل؟

أ: يشير ذلك إلى أنّ هناك عائقًا يسدّ الطريق أمام المحرّك. تحقَّق من عدم وجود عوائق أو أسلاك متشابكة في DUT واللوحة الدوّارة. بعد حلّ المشكلة، أرسِل الأمر #0RESET<cr> لإعادة ضبط المحرّك ومواصلة الاختبار.

س: أين يمكنني العثور على ورقة بيانات للمحرّك (LSS-HT1)؟

ج: يمكنك العثور على مستندات حول محرك LSS-HT1 على موقع Lynxmotion الإلكتروني.

LED

س: كيف يمكنني تحديد ما إذا تم تركيب مصابيح LED بشكل صحيح؟

أ: يُرجى الرجوع إلى الشكل 3 للاطّلاع على مثال لتثبيت شريط الإضاءة LED. تأكَّد من أنّ الخط الأبيض على لوحة مصابيح LED مُحاذي للحامل المُنشَأ بالطباعة ثلاثية الأبعاد، ومن أنّ مصابيح LED مُثبَّتة بشكلٍ صحيح.

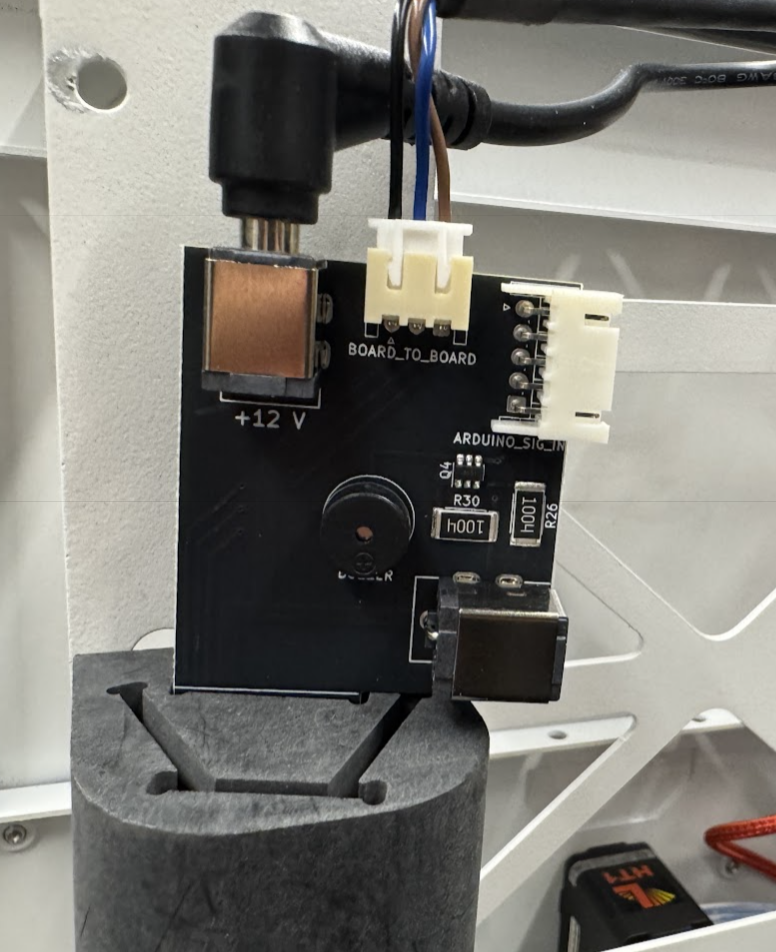

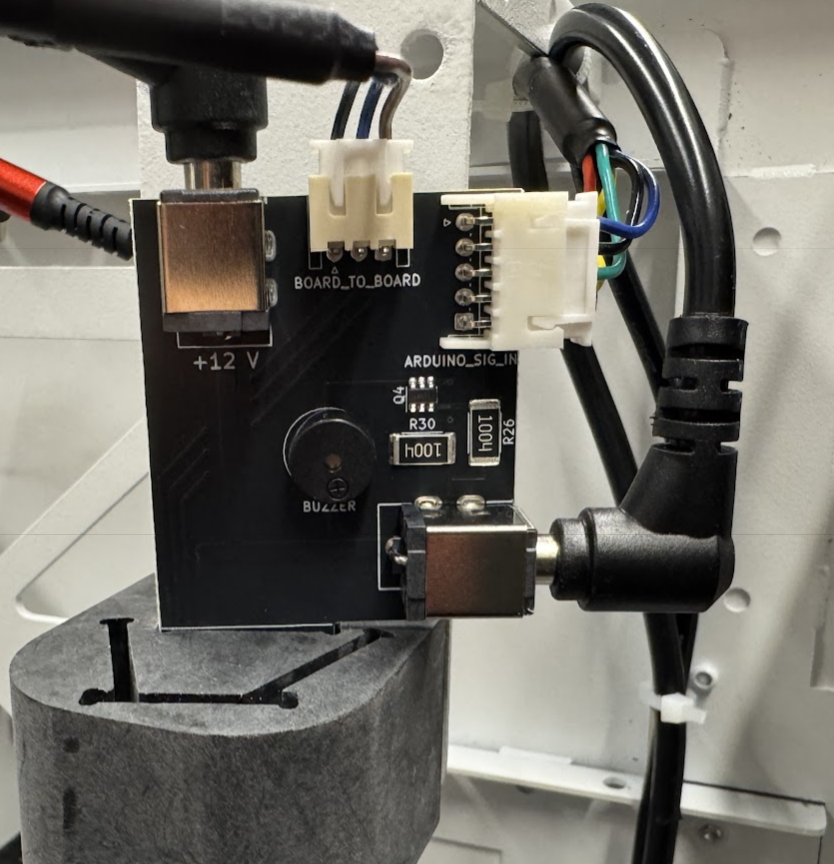

الشكل 3: تركيب شريط مصباح LED مع (على يمين الشاشة) وبدون توصيلات (على يسار الشاشة)

فئة "متحكم" (Controller)

س: ما هي القنوات المحدّدة للمحرك ومصابيح LED؟

أ: القناة 0 للمحرك. القناة 1 للمصابيح LED

س: كيف يمكنني اختبار الجهاز؟

أ: أرسِل الأمر f11 إلى وحدة التحكّم (Arduino Mega) لبدء سلسلت اختبار للإضاءة. يتضمّن التسلسل ثلاث مراحل مميزة للإضاءة ويشغّل الجرس لفترة قصيرة عدة مرات. لاختبار المحرّك، استخدِم برنامج إعداد Lynxmotion LSS المتاح من Lynxmotion.
