Acheter et configurer une box de 2e génération

La caméra ITS-in-a-box Gen2 se compose d'un boîtier en aluminium découpé au laser à partir de dessins de conception assistée par ordinateur (CAO), d'une mire imprimée et d'un appareil testé (DUT). La caméra ITS-in-a-box Gen2 offre les mêmes fonctionnalités que la caméra ITS-in-a-box standard mais inclut un système d'éclairage à trois niveaux avec des modules LED de haute qualité, un moteur amélioré robuste et fournissant des commentaires, ainsi qu'une construction entièrement métallique pour améliorer la rigidité structurelle et réduire les fuites de lumière.

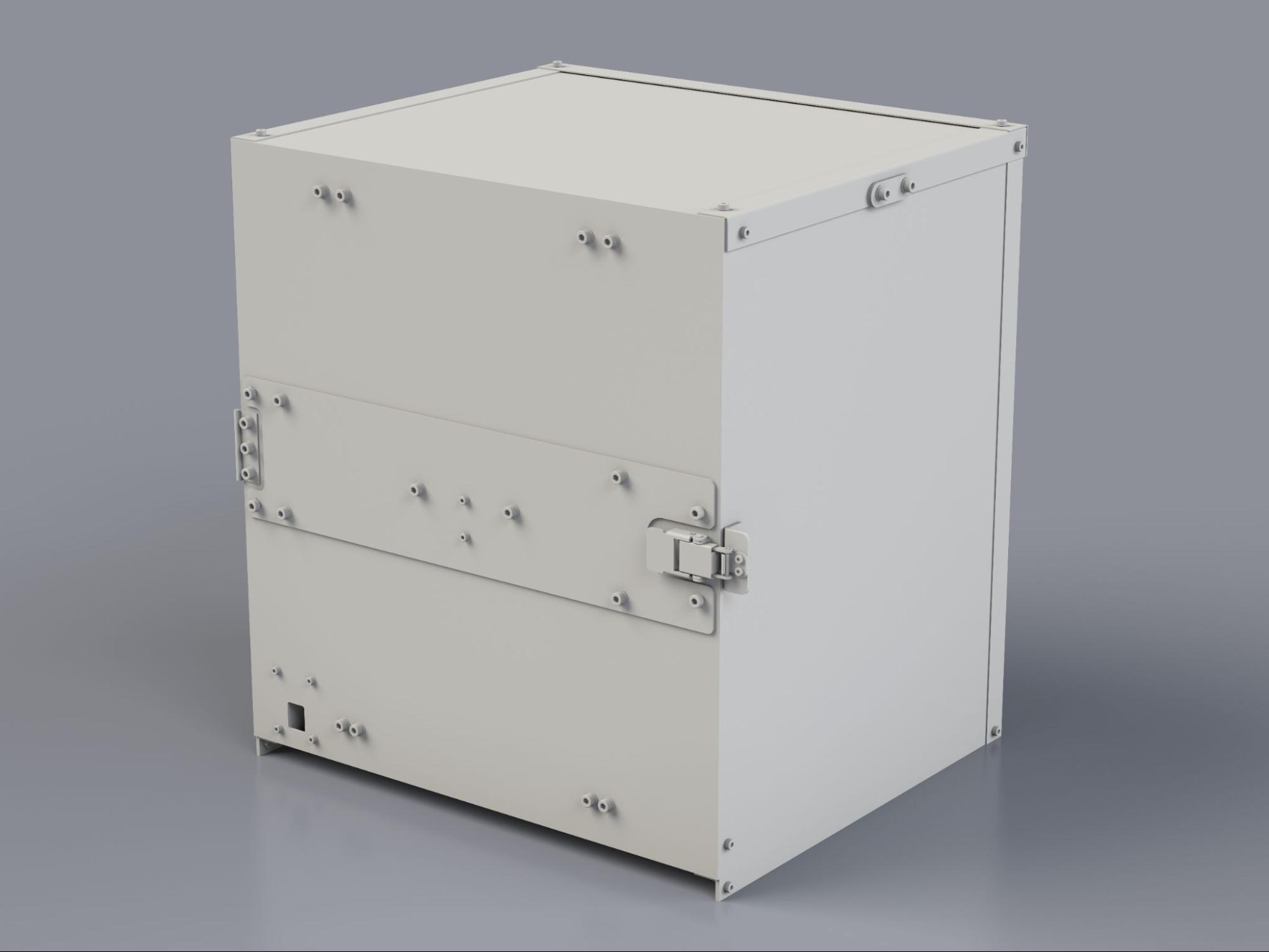

Caméra Gen2 ITS-in-a-box

Figure 1. Caméra ITS-in-a-box Gen2.

Utiliser la caméra ITS-in-a-box Gen2

Pour utiliser le boîtier ITS de la caméra Gen2, procédez comme suit :

  1. Achetez le boîtier ITS Gen2.
  2. Configurez le contrôleur et montez le DUT.
  3. Exécutez les tests ITS de la caméra.
  4. Récupérez les résultats du DUT.

Acheter une caméra ITS-in-a-box Gen2

Nous vous recommandons d'acheter la caméra ITS-in-a-box Gen2 auprès de l'un des fournisseurs qualifiés suivants.

  • Wuxi BioHermes Bio&Medical Technology Co., Ltd.
    China: 88 West Meiliang Road. Mashan. Wuxi, Jiangsu 214092
    http://www.biohermes.com
    luweijie@biohermes.com.cn
    China: +86-510-85385897 ext 2121

  • Byte Bridge Inc.
    USA: 1502 Crocker Ave, Hayward, CA 94544-7037
    China: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
    https://www.bytebt.com
    androidpartner@bytebt.com
    USA: +1-510-373-8899
    China: +86-400-8866-490

Configurer la mire pour les tests

Avant de commencer les tests, vérifiez la mire du banc de test Gen2, car les empreintes digitales et les rayures sur la mire peuvent avoir un impact négatif sur l'analyse des tests. Si la mire est endommagée ou n'inclut pas toutes les fonctionnalités de l'image suivante, installez-en une nouvelle.

Graphique Gen2

Figure 2. Mire Gen2.

La mire Gen2 est révisée dans Android 17 pour prendre en charge les tests de fusion de capteurs. Vous pouvez commander un banc de test Gen2-26Q2-0.0 avec la mire révisée auprès d'un fournisseur qualifié ou installer la mire révisée sur un banc de test Gen2 existant.

Pour installer la mire révisée sur un banc de test existant :

  1. Contactez le fournisseur de votre banc de test Gen2 pour obtenir la mire révisée.
  2. Recouvrez les bords de l'arrière de la mire avec du ruban adhésif double face. L'idéal est un ruban adhésif d'environ 1,25 mm d'épaisseur.
  3. Alignez la mire à l'arrière du banc de test Gen2 en la centrant. Fixez la mire d'un côté et appuyez fermement d'un coin à l'autre. Procédez de même pour les côtés adjacents jusqu'à ce que les quatre côtés soient fixés au banc de test. Vous pouvez recouvrir les vis avec du ruban adhésif, à condition que le centre de la mire soit plat.

Tutoriel vidéo

Voici un tutoriel vidéo sur la configuration de la caméra ITS-in-a-box Gen2 :

Configurer le contrôleur pour les tests

Pour configurer le contrôleur de la caméra ITS-in-a-box Gen2 pour les tests, procédez comme suit.

Contrôleur de 2e génération avec connexions Contrôleur de deuxième génération sans connexions

Figure 3. Contrôleur Gen2 avec (à gauche) et sans connexions (à droite).

  1. Placez le banc de test Gen2 à l'emplacement de votre choix.
  2. Connectez les câbles aux ports appropriés comme suit :

    1. Câble à 4 broches au port M1.
    2. Câble à 5 broches au port TEST RIG - 1.
    3. Fiche cylindrique au port LED_PWR - 1.
    4. Fiches cylindriques des deux alimentations aux ports 12V_IN_MOTOR et 12V_IN_LIGHT.
    5. Câble USB-A vers USB-C au port USB-C M4.
    6. Câble USB-A vers USB-B au port USB-B M3.
    7. Cordons d'alimentation des alimentations à une prise de courant.
    8. Extrémité USB-A des câbles USB-A/C et USB-A/B du contrôleur à votre hôte.

Le micrologiciel du contrôleur est disponible sur gen2_production_v2.ino.

Questions fréquentes

Vous trouverez ci-dessous les questions fréquentes concernant la caméra ITS-in-a-box Gen2.

Mire

Q : Ma mire est endommagée. Comment puis-je en obtenir une nouvelle ?

R : Pour obtenir une nouvelle mire, contactez l'un de nos fournisseurs qualifiés, Biohermes ou Byte Bridge Inc.

Q : Ai-je la bonne mire ?

R : Il existe deux versions de la mire. La figure 3 montre la mire conçue pour les tests scene_ip (à gauche) et la mire conçue pour les tests scene_ip, sensor_fusion et scene_flash (à droite).

gen2_chart_old_new

Figure 4. Versions de la mire.

Handicaps moteurs

Q : Mon banc de test se connecte, mais le moteur ne maintient pas sa position. Est-ce normal ?

R : Oui, c'est normal lors du cycle de test initial. Une fois le cycle de test initial terminé, le moteur maintient sa position.

Q : En quoi le moteur LSS-HT1 du banc de test Gen2 est-il différent du moteur HS-755MG du banc de test de fusion de capteurs ?

R : Le moteur LSS-HT1 du banc de test Gen2 améliore la précision, la qualité de fabrication et les commentaires du banc de test. Le moteur fournit également des commandes de paramètres étendues.

Q : Mon moteur clignote et ne bouge pas. Que dois-je faire ?

R : Cela indique qu'un obstacle bloque le moteur. Inspectez le DUT et la plaque rotative pour détecter les obstacles ou les câbles emmêlés. Une fois le problème résolu, envoyez la commande #0RESET<cr> pour réinitialiser le moteur et poursuivre les tests.

Q : Où puis-je trouver une fiche technique pour le moteur (LSS-HT1) ?

R :Vous trouverez de la documentation sur le moteur LSS-HT1 sur le site Web de Lynxmotion.

LED

Q : Comment savoir si mes barres LED sont correctement installées ?

R : Reportez-vous à la figure 4 pour obtenir un exemple d'installation de barre LED. Assurez-vous que la ligne blanche de la carte LED est alignée sur le support imprimé en 3D, et que les LED sont correctement connectées et insérées.

Installation de la barre LED Installation d'une barre LED avec les connexions

Figure 5. Installation de la barre LED avec (à gauche) et sans connexions (à droite).

Contrôleur

Q : Quels sont les canaux désignés pour le moteur et les LED ?

R : Canal 0 pour le moteur. Canal 1 pour les LED.

Q : Comment tester le matériel ?

R : Envoyez la commande f11 au contrôleur (Arduino Mega) pour lancer une séquence de test pour l'éclairage. La séquence passe par trois étapes d'éclairage distinctes et active brièvement le buzzer à plusieurs reprises. Pour tester le moteur, utilisez le logiciel de configuration Lynxmotion LSS disponible auprès de Lynxmotion.
