Gen2 कैमरा ITS-in-a-box में, ऐल्युमिनियम का एक बॉक्स होता है. इसे कंप्यूटर की मदद से डिज़ाइन (सीएडी) की गई ड्रॉइंग से लेज़र कट किया जाता है. इसमें एक प्रिंट किया गया टेस्ट चार्ट और टेस्ट किया जाने वाला डिवाइस (डीयूटी) भी होता है. Gen2 कैमरा ITS-in-a-box में रेगुलर कैमरा ITS-in-a-box की तरह ही सुविधाएं हैं. हालांकि, इसमें तीन चरणों वाला लाइटिंग सिस्टम शामिल है. इसमें अच्छी क्वालिटी वाले एलईडी मॉड्यूल, बेहतर मोटर, और पूरी तरह से मेटल से बना स्ट्रक्चर है. इससे स्ट्रक्चर की मज़बूती बढ़ती है और लाइट लीक होने की समस्या कम होती है.

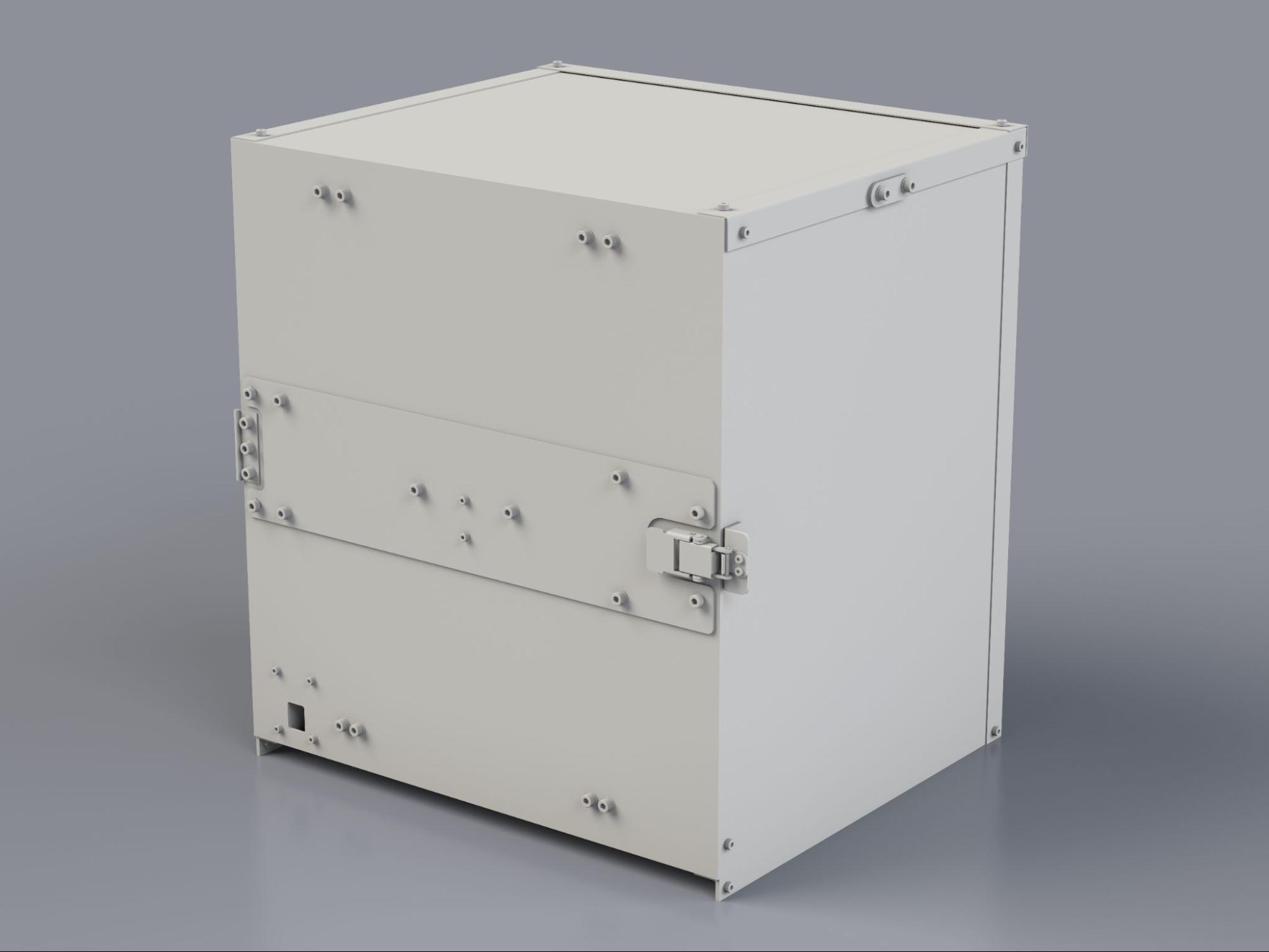

पहली इमेज. Gen2 कैमरा ITS-in-a-box.
Gen2 कैमरा ITS-in-a-box का इस्तेमाल कैसे करें
Gen2 कैमरे के आईटीएस बॉक्स का इस्तेमाल करने के लिए, यह तरीका अपनाएं:
- Gen2 ITS बॉक्स खरीदें.
- कंट्रोलर सेट अप करें और DUT को माउंट करें.
- कैमरे के आईटीएस टेस्ट चलाएं.
- DUT से नतीजे पाएं.
Gen2 कैमरा ITS-in-a-box खरीदना
हमारा सुझाव है कि आप Gen2 कैमरा ITS-in-a-box को यहां दिए गए मान्यता प्राप्त वेंडर में से किसी एक से खरीदें.
Wuxi BioHermes Bio&Medical Technology Co., Ltd.
चीन: 88 वेस्ट मेइलियांग रोड. मशान. Wuxi, Jiangsu 214092
http://www.biohermes.com
luweijie@biohermes.com.cn
चीन: +86-510-85385897 ext 2121Byte Bridge Inc.
अमेरिका: 1502 Crocker Ave, Hayward, CA 94544-7037
चीन: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
https://www.bytebt.com
androidpartner@bytebt.com
अमेरिका: +1-510-373-8899
चीन: +86-400-8866-490
जांच के लिए चार्ट सेट अप करना
टेस्टिंग से पहले, Gen2 रिग चार्ट की जांच करें. चार्ट पर मौजूद उंगलियों के निशान और खरोंच, टेस्ट के विश्लेषण पर बुरा असर डाल सकते हैं. अगर चार्ट खराब हो गया है या इसमें नीचे दी गई इमेज में मौजूद सभी सुविधाएं शामिल नहीं हैं, तो नया चार्ट इंस्टॉल करें.
दूसरी इमेज. Gen2 चार्ट.
सेंसर फ़्यूज़न टेस्ट के लिए, Android 17 में Gen2 चार्ट को बदला गया है. ज़रूरी शर्तें पूरी करने वाले वेंडर से, Gen2-26Q2-0.0 रिग का ऑर्डर दिया जा सकता है. इसके साथ, आपको अपडेट किया गया चार्ट भी मिलेगा. इसके अलावा, मौजूदा Gen2 रिग पर अपडेट किया गया चार्ट इंस्टॉल किया जा सकता है.
किसी मौजूदा रिग पर, बदले गए चार्ट को इंस्टॉल करने के लिए:
- बदले गए चार्ट के लिए, Gen2 रिग वेंडर से संपर्क करें.
- चार्ट के पीछे के किनारों पर डबल-साइड वाला टेप लगाएं. करीब 1.25 मिमी मोटा टेप सबसे सही होता है.
- चार्ट को Gen2 रिग के पीछे की ओर अलाइन करें. इसे बीच में रखें. चार्ट को एक तरफ़ से चिपकाएं और एक कोने से दूसरे कोने तक दबाएं. इसी तरह, अगल-बगल की साइड के लिए भी करें. ऐसा तब तक करें, जब तक चारों साइड रिग से अटैच न हो जाएं. स्क्रू के ऊपर टेप लगाया जा सकता है. हालांकि, यह ज़रूरी है कि चार्ट का बीच वाला हिस्सा सपाट हो.
वीडियो ट्यूटोरियल
यह Gen2 कैमरा ITS-in-a-box को सेट अप करने का वीडियो ट्यूटोरियल है:
टेस्टिंग के लिए कंट्रोलर सेट अप करना
जांच के लिए, Gen2 कैमरे के ITS-in-a-box कंट्रोलर को सेट अप करने के लिए, यह तरीका अपनाएं.

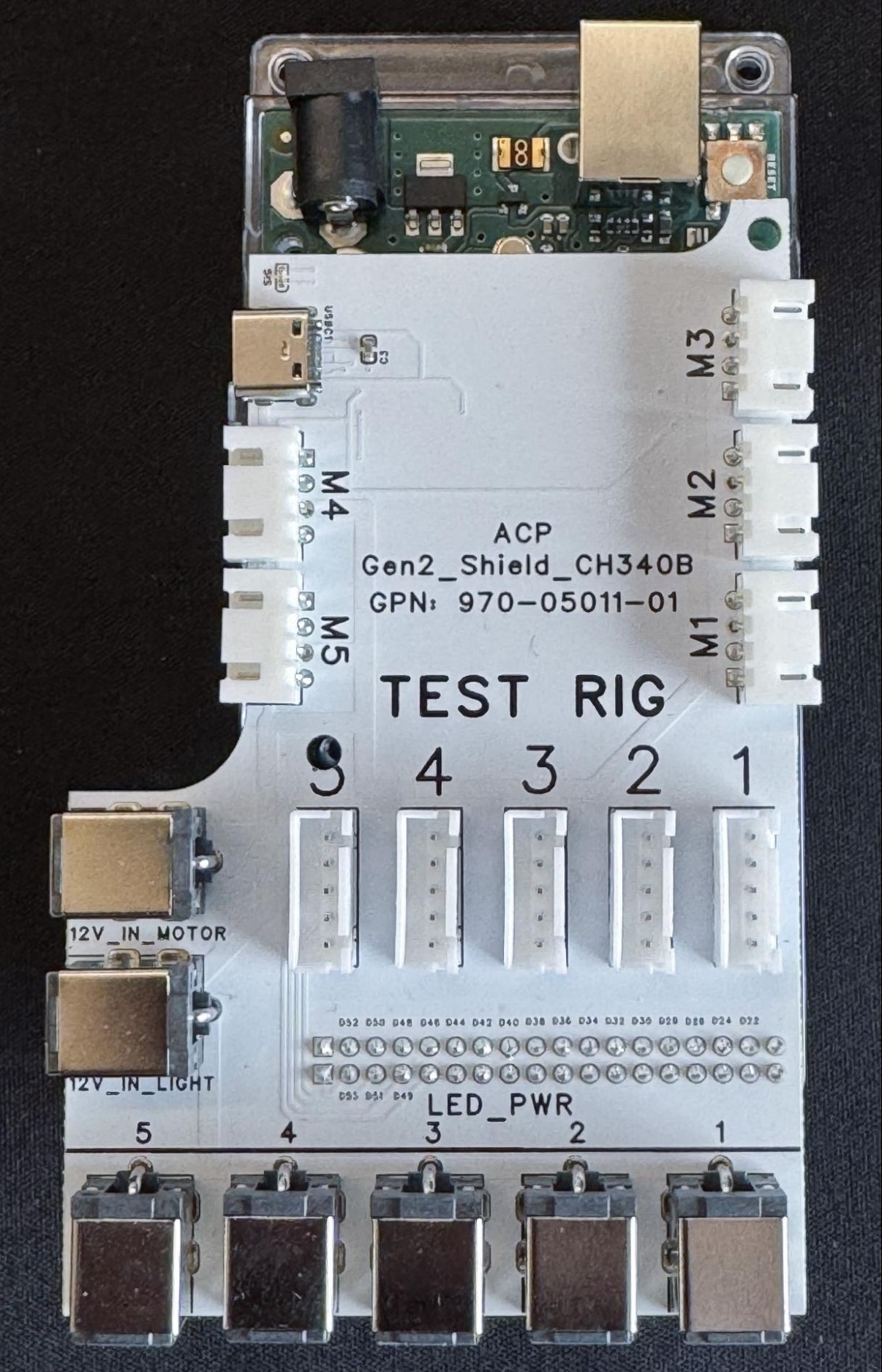

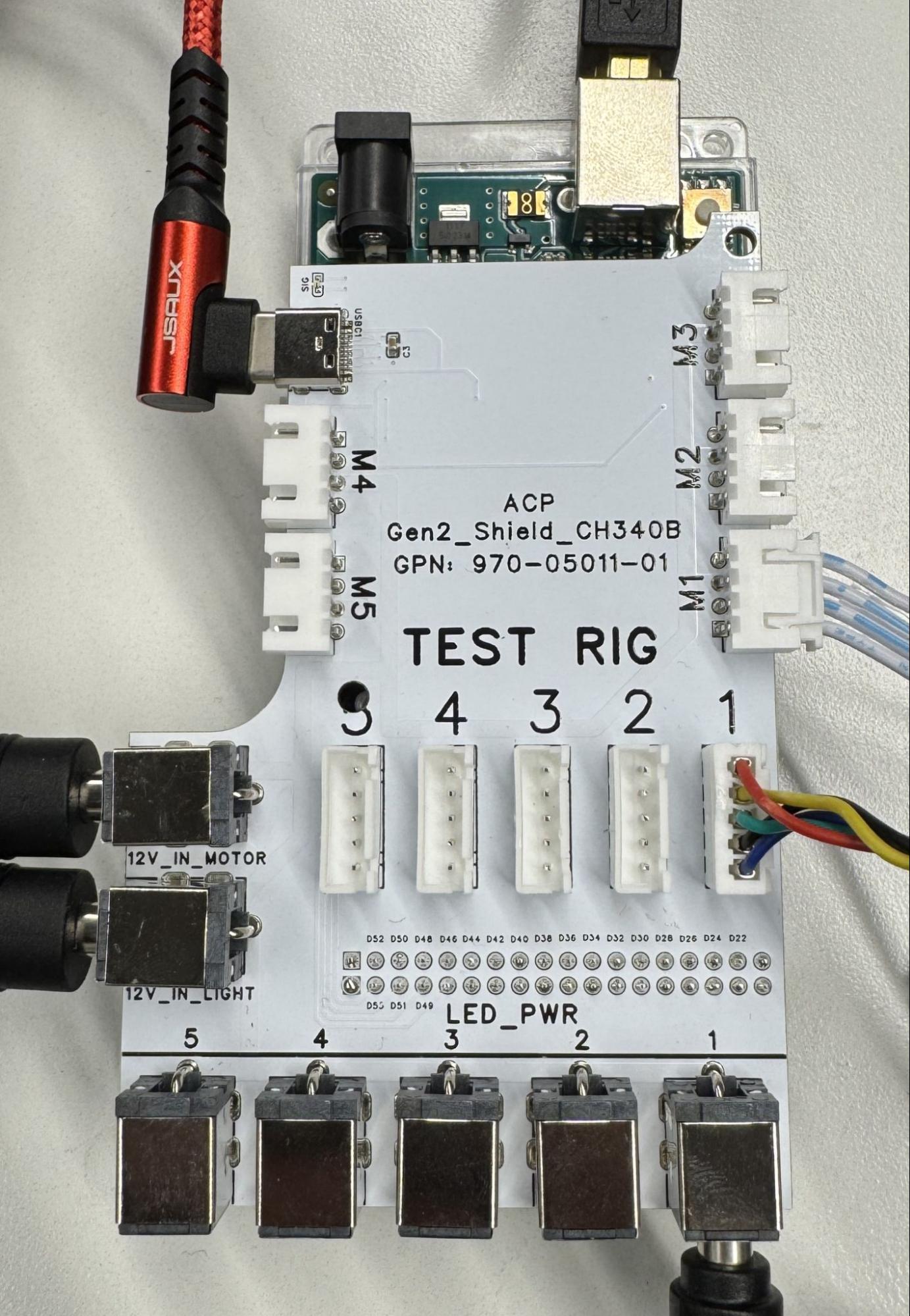

तीसरी इमेज. कनेक्शन के साथ (बाईं ओर) और कनेक्शन के बिना (दाईं ओर) Gen2 कंट्रोलर.
- Gen2 रिग को अपनी चुनी गई जगह पर रखें.
केबल को सही पोर्ट से कनेक्ट करें. इसके लिए, यह तरीका अपनाएं:
- चार पिन वाली केबल को M1 पोर्ट से कनेक्ट करें.
- पांच पिन वाली केबल को TEST RIG - 1 पोर्ट से कनेक्ट करें.
- बैरल प्लग को LED_PWR - 1 पोर्ट में प्लग करें.
- दोनों पावर सप्लाई के बैरल प्लग, 12V_IN_MOTOR और 12V_IN_LIGHT पोर्ट में लगाए जाते हैं.
- यूएसबी-ए से यूएसबी-सी केबल को M4 के यूएसबी-सी पोर्ट से कनेक्ट करें.
- यूएसबी-ए से यूएसबी-बी केबल को M3 के यूएसबी-बी पोर्ट से कनेक्ट करें.
- पावर सप्लाई से पावर आउटलेट तक जाने वाले पावर कॉर्ड.
- कंट्रोलर से होस्ट तक यूएसबी-ए/सी और यूएसबी-ए/बी केबल का यूएसबी-ए सिरा.
कंट्रोलर फ़र्मवेयर, gen2_production_v2.ino पर उपलब्ध है.
अक्सर पूछे जाने वाले सवाल
यहां Gen2 कैमरे के ITS-in-a-box के बारे में अक्सर पूछे जाने वाले सवाल दिए गए हैं.
चार्ट
सवाल: मेरा चार्ट खराब हो गया है. मुझे नया चार्ट कैसे मिलेगा?
जवाब: नया चार्ट पाने के लिए, हमारे मान्यता प्राप्त वेंडर में से किसी एक से संपर्क करें. जैसे, Biohermes या Byte Bridge Inc.
सवाल: क्या मेरे पास सही चार्ट है?
A: चार्ट के दो वर्शन हैं. तीसरी इमेज में, scene_ip की टेस्टिंग के लिए डिज़ाइन किया गया चार्ट (बाईं ओर) और scene_ip, sensor_fusion, और scene_flash की टेस्टिंग के लिए डिज़ाइन किया गया चार्ट (दाईं ओर) दिखाया गया है.
चौथी इमेज. चार्ट के वर्शन.
चलने-फिरने में दिक्कत
सवाल: मेरा रिग कनेक्ट हो जाता है, लेकिन मोटर अपनी जगह पर नहीं रहती. क्या यह सामान्य है?
A: हां, टेस्ट के शुरुआती साइकल में ऐसा होना सामान्य है. शुरुआती टेस्ट साइकल पूरा होने के बाद, मोटर अपनी जगह पर बनी रहती है.
सवाल: Gen2 रिग में मौजूद LSS-HT1 मोटर, सेंसर फ़्यूज़न रिग में मौजूद HS-755MG मोटर से कैसे अलग है?
A: Gen2 रिग में मौजूद LSS-HT1 मोटर से, रिग की सटीक और सटीक जानकारी मिलती है. साथ ही, इसकी क्वालिटी और फ़ीडबैक बेहतर होता है. मोटर में पैरामीटर कंट्रोल की सुविधा भी मिलती है.
सवाल: मेरी मोटर की लाइट जलती-बुझती है और वह घूमती नहीं है. मुझे क्या करना चाहिए?
A: इससे पता चलता है कि कोई रुकावट मोटर को ब्लॉक कर रही है. डीयूटी और घूमने वाली प्लेट की जांच करें. देखें कि कहीं कोई रुकावट तो नहीं है या केबल उलझी तो नहीं हैं. समस्या हल करने के बाद, मोटर को रीसेट करने के लिए #0RESET<cr> कमांड भेजें और टेस्टिंग जारी रखें.
सवाल: मुझे मोटर (LSS-HT1) के लिए डेटाशीट कहां मिलेगी?
जवाब: LSS-HT1 मोटर के बारे में जानकारी, Lynxmotion की वेबसाइट पर देखी जा सकती है.
एलईडी
सवाल: मुझे कैसे पता चलेगा कि मेरे एलईडी बार सही तरीके से इंस्टॉल हुए हैं या नहीं?
जवाब: एलईडी बार को इंस्टॉल करने का उदाहरण देखने के लिए, इमेज 4 देखें. पक्का करें कि एलईडी बोर्ड पर मौजूद सफ़ेद लाइन, 3D प्रिंटेड होल्डर के साथ अलाइन हो. साथ ही, यह भी पक्का करें कि एलईडी सही तरीके से कनेक्ट हों और अपनी जगह पर ठीक से लगे हों.

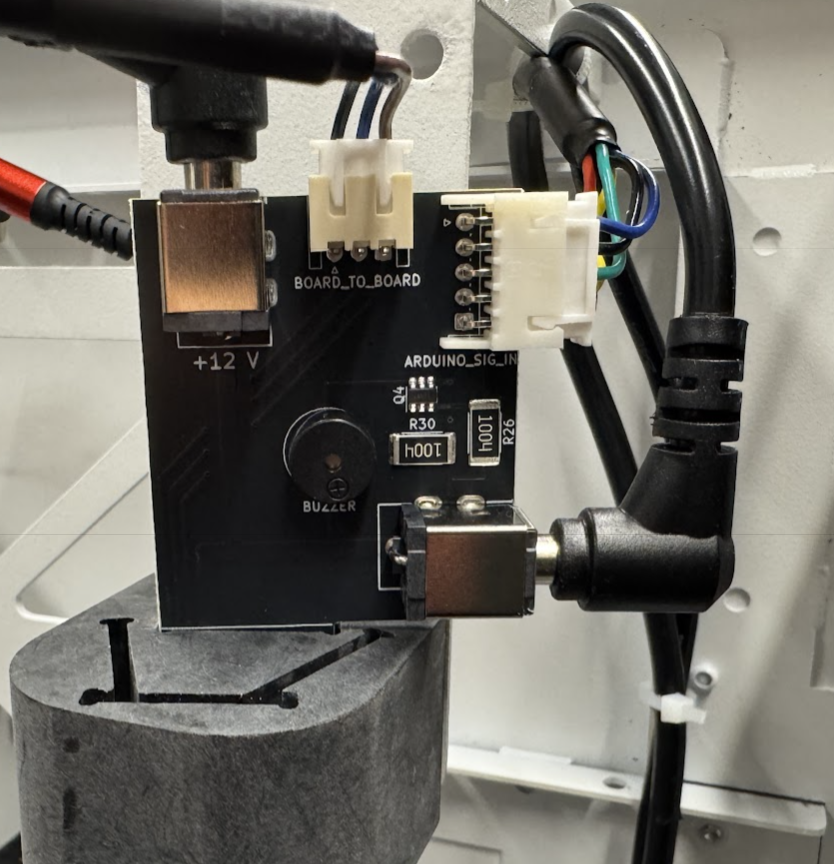

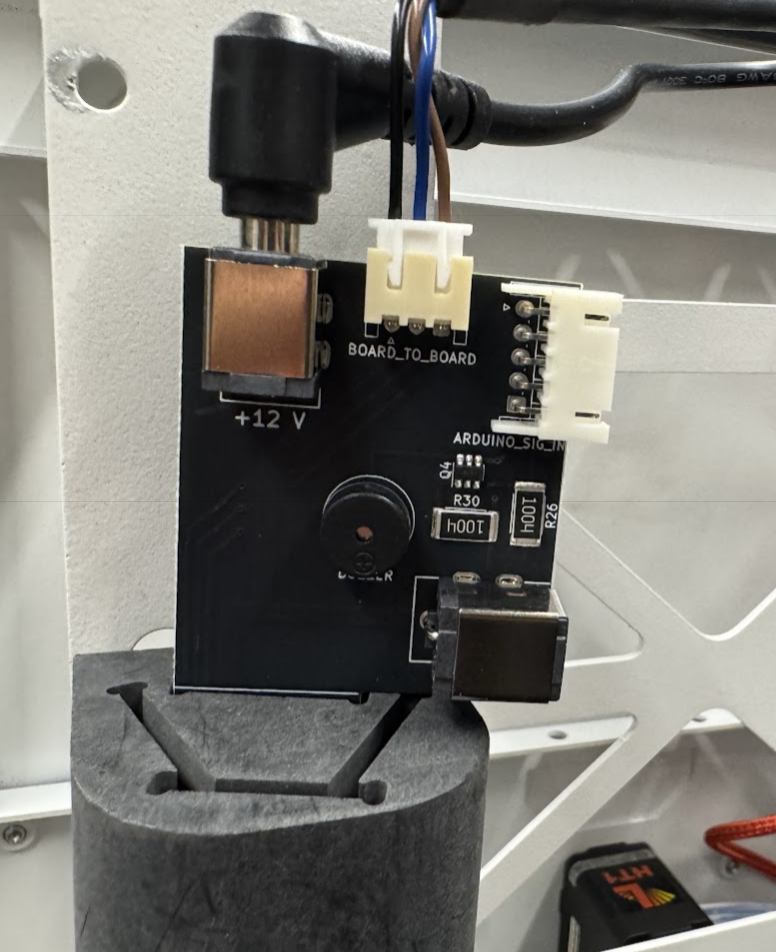

पांचवीं इमेज. एलईडी बार को कनेक्शन के साथ (बाएं) और कनेक्शन के बिना (दाएं) इंस्टॉल करने का तरीका.
कंट्रोलर
सवाल: मोटर और एलईडी के लिए तय किए गए चैनल कौनसे हैं?
A: मोटर के लिए चैनल 0. एलईडी के लिए चैनल 1.
सवाल: मैं हार्डवेयर की जांच कैसे करूं?
A: लाइट की टेस्टिंग शुरू करने के लिए, कंट्रोलर (Arduino Mega) को f11 कमांड भेजें. इस सीक्वेंस में, तीन अलग-अलग लाइटिंग स्टेज होती हैं. साथ ही, इसमें बज़र को कुछ समय के लिए कई बार चालू किया जाता है. मोटर की जांच करने के लिए, Lynxmotion से उपलब्ध Lynxmotion LSS कॉन्फ़िगरेशन सॉफ़्टवेयर का इस्तेमाल करें.
