2. nesil bir kutu satın alma ve kurma

2. nesil kamera ITS-in-a-box, bilgisayar destekli tasarım (CAD) çizimlerinden lazerle kesilmiş bir alüminyum kutu, basılı bir test grafiği ve test edilen bir cihazdan (DUT) oluşur. Gen2 kamera ITS-in-a-box, normal kamera ITS-in-a-box ile aynı özelliklere sahiptir ancak yüksek kaliteli LED modüllere sahip üç aşamalı bir aydınlatma sistemi, sağlam ve geri bildirim sağlayan geliştirilmiş bir motor ve yapısal sertliği artırmak ve ışık sızıntısını azaltmak için tamamen metal bir yapı içerir.

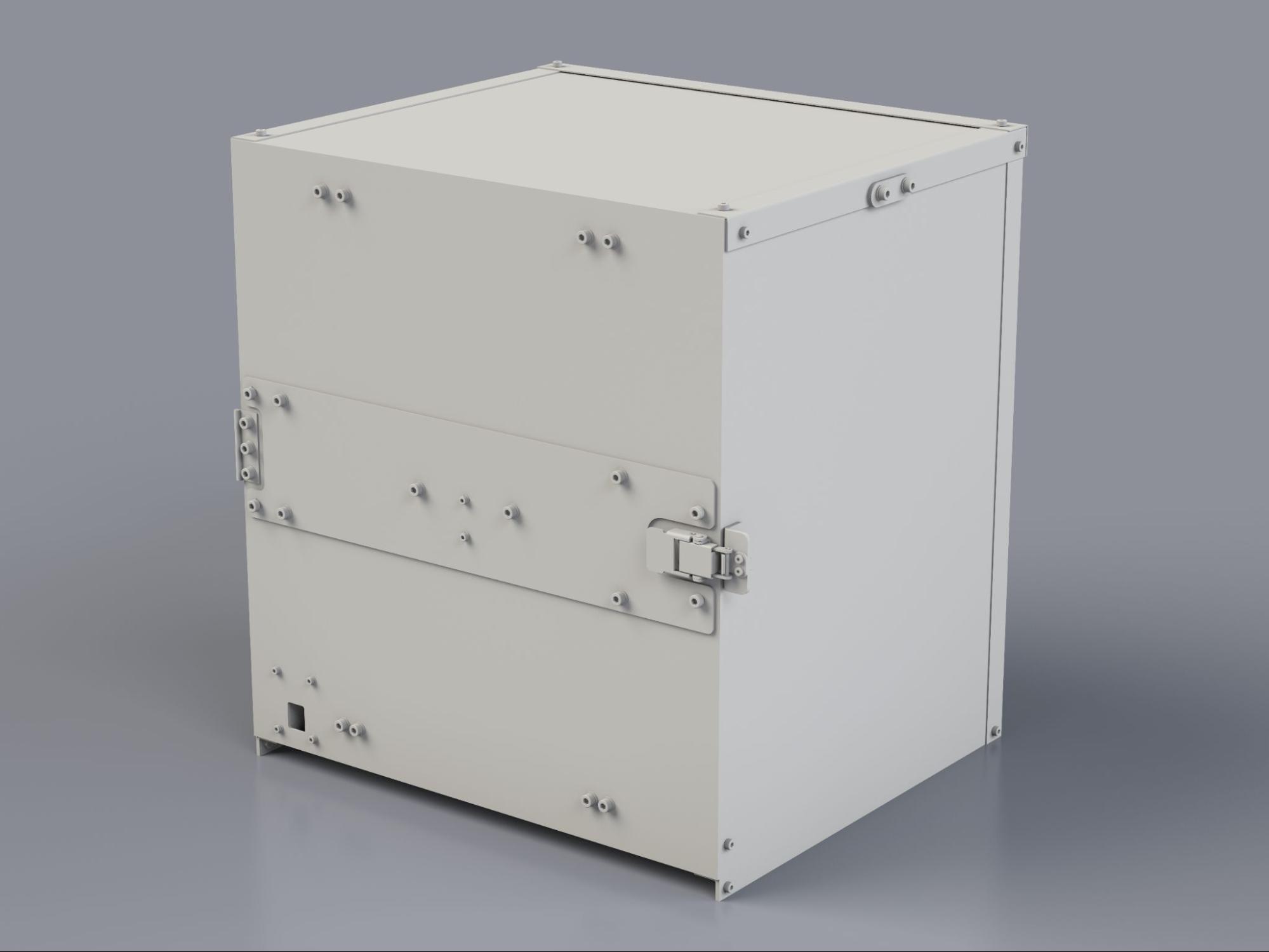

1. şekil. Gen2 kamera ITS-in-a-box.

Gen2 kamera ITS-in-a-box nasıl kullanılır?

2. nesil kamera ITS kutusunu kullanmak için aşağıdaki adımları uygulayın:

1. Gen2 ITS kutusunu satın alın.
2. Kumandayı ayarlayın ve test edilecek cihazı monte edin.
3. Kamera ITS testlerini çalıştırın.
4. Sonuçları DUT'tan alın.

İkinci nesil kamera ITS-in-a-box satın alma

Aşağıdaki nitelikli satıcılardan birinden Gen2 kamera ITS-in-a-box satın almanızı öneririz.

• Wuxi BioHermes Bio&Medical Technology Co., Ltd.
  Çin: 88 West Meiliang Road. Maşan. Wuxi, Jiangsu 214092
  http://www.biohermes.com
  luweijie@biohermes.com.cn
  Çin: +86-0510-853-85897 ext 2121

• Byte Bridge Inc.
  ABD: 1502 Crocker Ave, Hayward, CA 94544-7037
  Çin: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Şanghay, 200235
  https://www.bytebt.com
  androidpartner@bytebt.com
  ABD: +1-510-373-8899
  Çin: +86-400-8866-490

Eğitim videosu

Bu video, 2. nesil kamera ITS-in-a-box'ın nasıl kurulacağını gösteren bir eğitim videosudur:

Test için kumandayı ayarlama

2. nesil kamera ITS-in-a-box denetleyicisini test için ayarlamak üzere aşağıdaki adımları uygulayın.

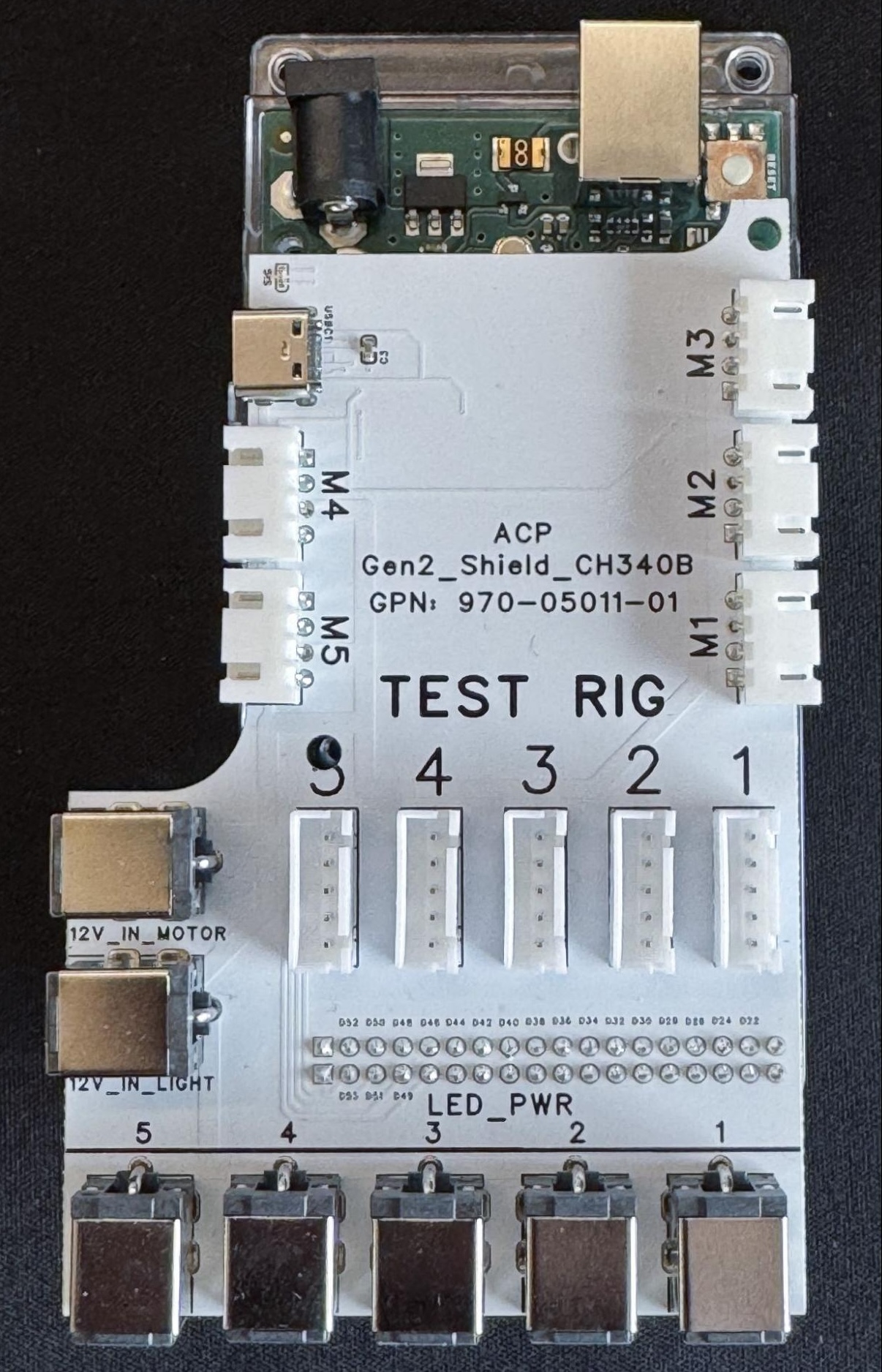

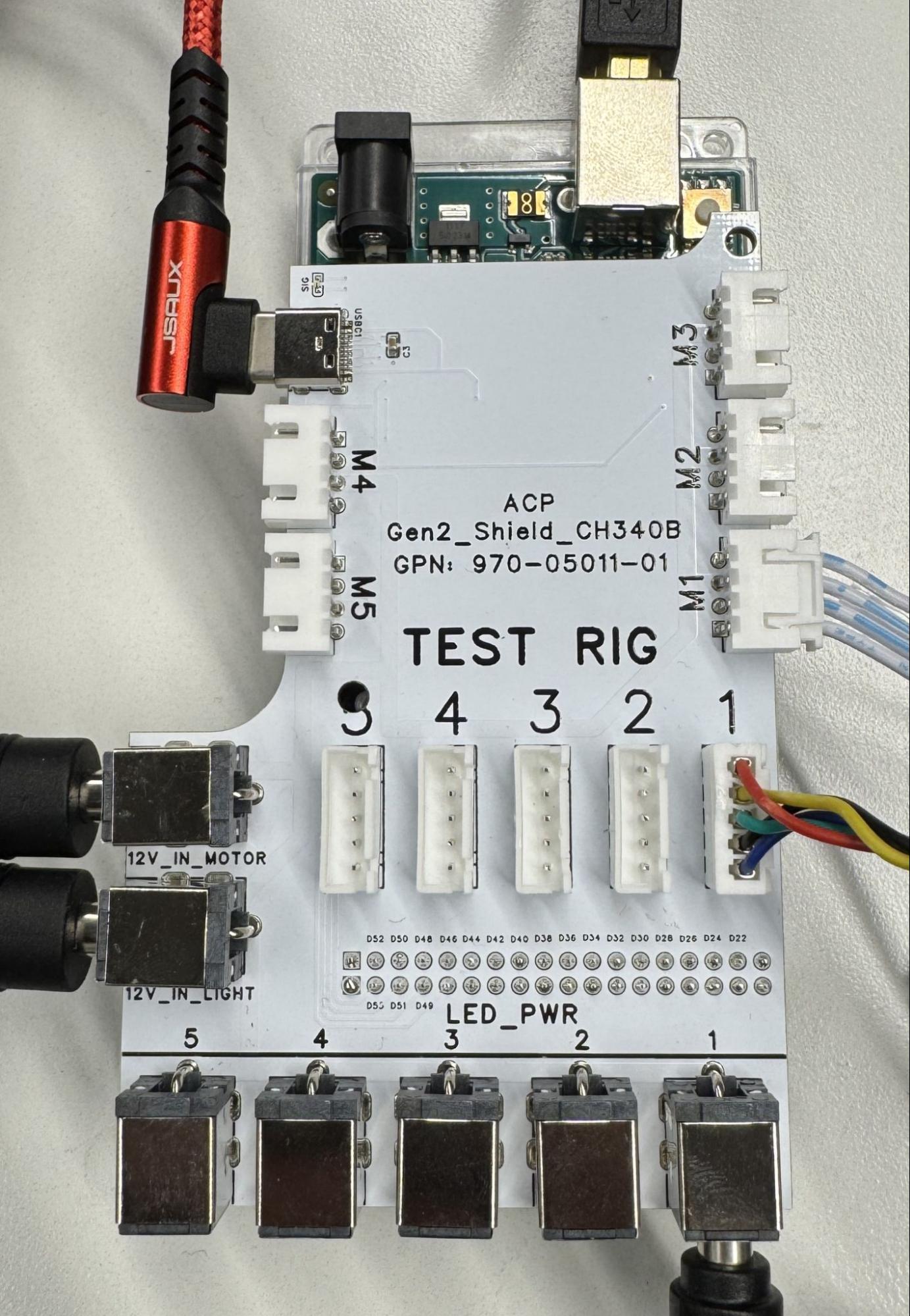

Şekil 2. Bağlantılı (sol) ve bağlantısız (sağ) 2. nesil kumanda.

1. 2. nesil rig'i istediğiniz konuma yerleştirin.

2. Kabloları uygun bağlantı noktalarına aşağıdaki şekilde bağlayın:

   1. 4 pimli kabloyu M1 bağlantı noktasına takın.
   2. 5 pimli kabloyu TEST RIG - 1 bağlantı noktasına takın.
   3. Silindir fişi LED_PWR - 1 bağlantı noktasına takın.
   4. İki güç kaynağının silindir fişlerini 12V_IN_MOTOR ve 12V_IN_LIGHT bağlantı noktalarına takın.
   5. M4 USB-C bağlantı noktasına USB-A - USB-C kablosu.
   6. M3 USB-B bağlantı noktasına USB-A - USB-B kablosu.
   7. Güç kaynaklarından elektrik prizine giden güç kabloları.
   8. Kumandadan ana makinenize giden USB-A/C ve USB-A/B kablolarının USB-A ucu.

Denetleyici donanım yazılımı gen2_production_v2.ino adresinde mevcuttur.

Sık sorulan sorular (SSS)

2. nesil kamera ITS-in-a-box hakkında sık sorulan soruları aşağıda bulabilirsiniz.

Grafik

S: Grafiğim hasar gördü, nasıl yeni bir grafik alabilirim?

Y: Yeni bir grafik almak için nitelikli satıcılarımızdan biri olan Biohermes veya Byte Bridge Inc. ile iletişime geçin.

Motor

S: Ekipmanım bağlanıyor ancak motor konumunu korumuyor. Bu normal mi?

Y: Evet, bu durum ilk test döngüsünde normaldir. İlk test döngüsü tamamlandıktan sonra motor konumunu korur.

S: Gen2 düzeneğindeki LSS-HT1 motorun, sensör füzyon düzeneğindeki HS-755MG motordan farkı nedir?

Y: Gen2 rig'deki LSS-HT1 motor, rig'in doğruluğunu, hassasiyetini, yapım kalitesini ve geri bildirimini iyileştirir. Motor ayrıca kapsamlı parametre kontrolleri de sunar.

S: Motorum yanıp sönüyor ve hareket etmiyor. Ne yapmalıyım?

Y: Bu, bir engelin motoru tıkadığını gösterir. Test edilen cihazı ve dönen plakayı tıkanıklıklar veya karışmış kablolar açısından inceleyin. Sorunu çözdükten sonra motoru sıfırlamak ve teste devam etmek için #0RESET<cr> komutunu gönderin.

S: Motorun (LSS-HT1) veri sayfasını nerede bulabilirim?

Y: LSS-HT1 motoruyla ilgili dokümanları Lynxmotion web sitesinde bulabilirsiniz.

LED

S: LED çubuklarımın doğru şekilde takılıp takılmadığını nasıl belirleyebilirim?

Y: Örnek bir LED çubuğu kurulumu için Şekil 3'e bakın. LED kartındaki beyaz çizginin 3D yazıcıyla üretilmiş tutucuyla hizalandığından ve LED'lerin doğru şekilde bağlandığından ve yerleştirildiğinden emin olun.

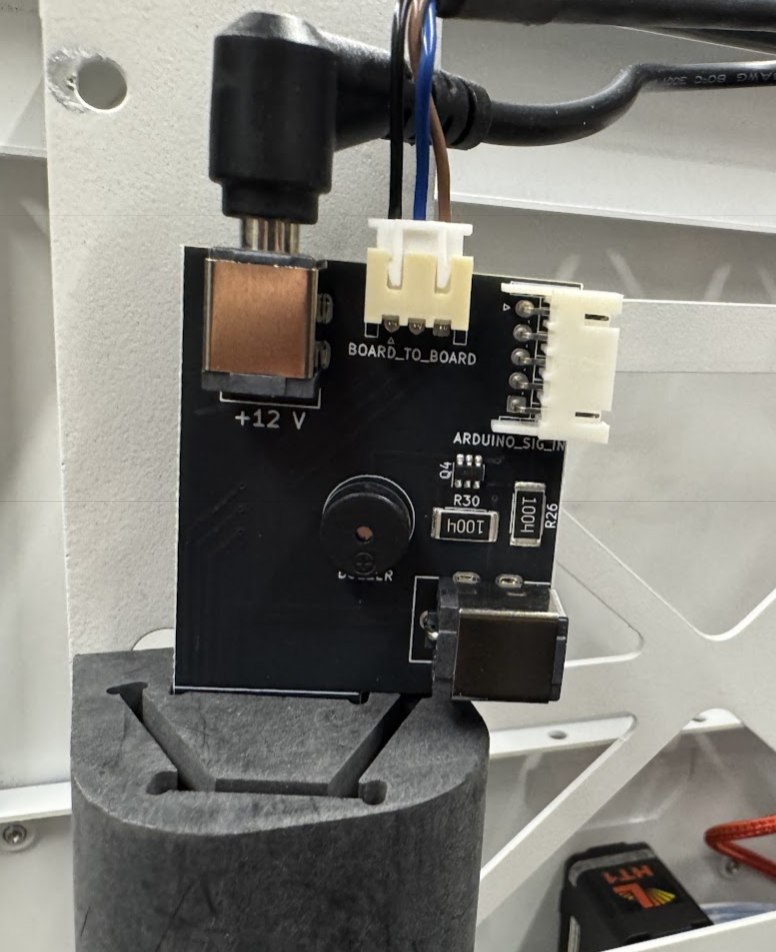

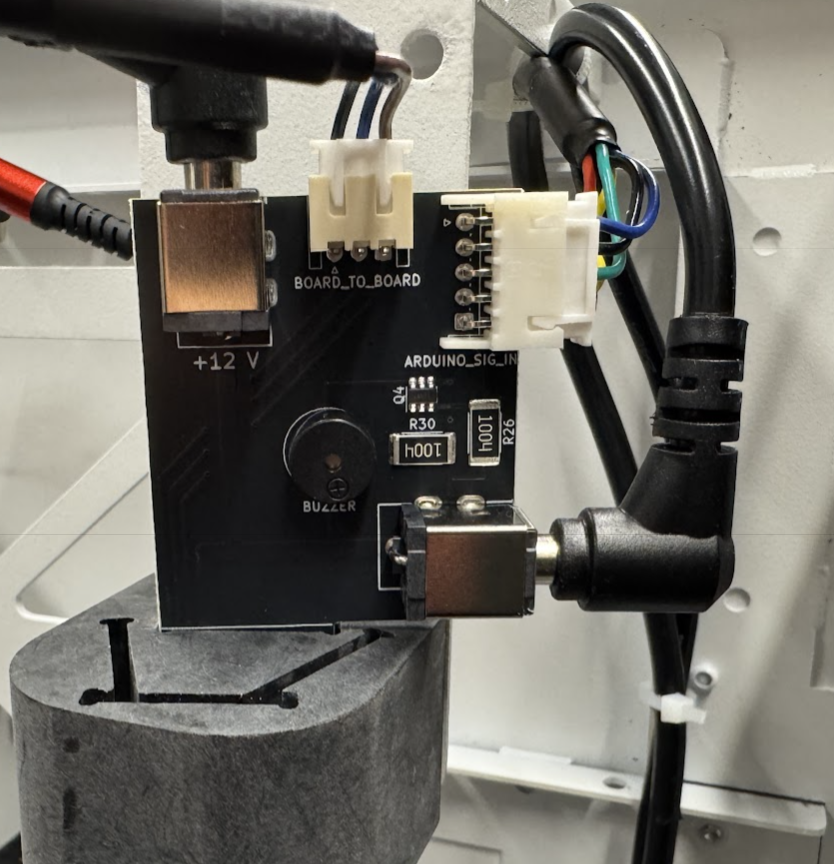

3.Şekil Bağlantılı (solda) ve bağlantısız (sağda) LED çubuk kurulumu.

Alan Kontrolcüsü

S: Motor ve LED'ler için belirlenen kanallar nelerdir?

Y: Motor için 0 kanalı. LED'ler için 1. kanal.

S: Donanımı nasıl test edebilirim?

Y: Aydınlatma için test dizisini başlatmak üzere kumandaya (Arduino Mega) f11 komutunu gönderin. Sıra, üç farklı aydınlatma aşamasından geçer ve zili kısa sürelerle birkaç kez etkinleştirir. Motoru test etmek için Lynxmotion'dan edinilebilen Lynxmotion LSS yapılandırma yazılımını kullanın.
