Comprar e configurar uma caixa Gen2

O ITS-in-a-box da câmera Gen2 consiste em uma caixa de alumínio cortada a laser de desenhos de design assistido por computador (CAD), uma tabela de teste impressa e um dispositivo em teste (DUT). O ITS-in-a-box da câmera Gen2 tem os mesmos recursos do ITS-in-a-box da câmera comum, mas inclui um sistema de iluminação de três estágios com módulos de LED de alta qualidade, um motor aprimorado que é robusto e fornece feedback, e construção totalmente em metal para melhorar a rigidez estrutural e reduzir o vazamento de luz.

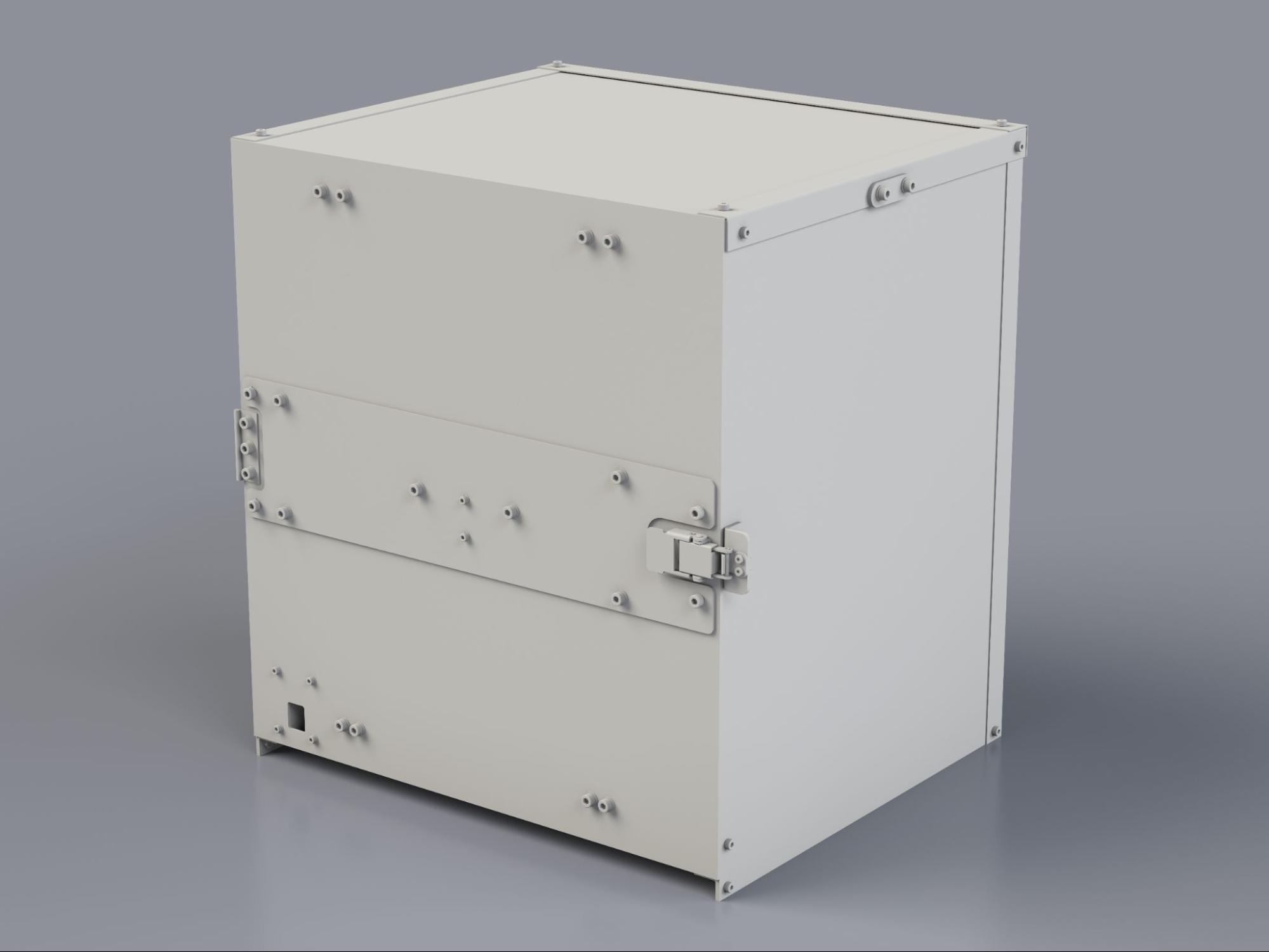

Figura 1. ITS-in-a-box da câmera Gen2.

Como usar o ITS-in-a-box da câmera Gen2

Para usar a caixa ITS da câmera Gen2, siga estas etapas:

1. Compre a caixa do ITS Gen2.
2. Configure o controlador e monte o DUT.
3. Execute os testes ITS da câmera.
4. Recupere os resultados do DUT.

Compre um kit ITS-in-a-box de câmera Gen2

Recomendamos comprar o ITS-in-a-box da câmera Gen2 de um dos seguintes fornecedores qualificados.

• Wuxi BioHermes Bio&Medical Technology Co., Ltd.
  China: 88 West Meiliang Road. Masha. Wuxi, Jiangsu 214092
  http://www.biohermes.com
  luweijie@biohermes.com.cn
  China: +86-0510-853-85897 ramal 2121

• Byte Bridge Inc.
  EUA: 1502 Crocker Ave, Hayward, CA 94544-7037
  China: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Xangai, 200235
  https://www.bytebt.com
  androidpartner@bytebt.com
  EUA: +1-510-373-8899
  China: +86-400-8866-490

Tutorial em vídeo

Este é um tutorial em vídeo sobre como configurar o ITS-in-a-box da câmera Gen2:

Configurar o controlador para teste

Siga estas etapas para configurar o controlador ITS-in-a-box da câmera Gen2 para testes.

Figura 2. Controle de segunda geração com (esquerda) e sem conexões (direita).

1. Coloque o rig Gen2 no local desejado.

2. Conecte os cabos às portas adequadas da seguinte maneira:

   1. Cabo de quatro pinos à porta M1.
   2. Cabo de 5 pinos na porta TEST RIG - 1.
   3. Conecte o plugue cilíndrico à porta LED_PWR - 1.
   4. Conectores cilíndricos das duas fontes de alimentação às portas 12V_IN_MOTOR e 12V_IN_LIGHT.
   5. Cabo USB-A para USB-C na porta USB-C do M4.
   6. Cabo USB-A para USB-B na porta USB-B do M3.
   7. Cabos de alimentação das fontes de alimentação a uma tomada.
   8. A extremidade USB-A dos cabos USB-A/C e USB-A/B do controlador para o host.

O firmware do controlador está disponível em gen2_production_v2.ino.

Perguntas frequentes

Confira abaixo as perguntas frequentes sobre o ITS-in-a-box da câmera Gen2.

Gráfico

P: Meu gráfico está danificado. Como posso receber um novo?

R:Para receber um novo gráfico, entre em contato com um dos nossos fornecedores qualificados, a Biohermes ou a Byte Bridge Inc.

Motora

P:Meu equipamento se conecta, mas o motor não mantém a posição. Isso é normal?

R:Sim, isso é normal no ciclo de teste inicial. Depois que o ciclo de teste inicial é concluído, o motor mantém a posição.

P:Qual é a diferença entre o motor LSS-HT1 no equipamento Gen2 e o motor HS-755MG no equipamento de fusão de sensores?

R:O motor LSS-HT1 no rig Gen2 melhora a acurácia, a precisão, a qualidade de construção e o feedback do rig. O motor também oferece controles de parâmetros abrangentes.

P:Meu motor pisca e não se move. O que devo fazer?

R:Isso indica que há uma obstrução bloqueando o motor. Inspecione o DUT e a placa giratória para verificar se há obstruções ou cabos emaranhados. Depois de resolver o problema, envie o comando #0RESET<cr> para redefinir o motor e continuar o teste.

P:Onde posso encontrar uma folha de dados do motor (LSS-HT1)?

R:Encontre a documentação sobre o motor LSS-HT1 no site da Lynxmotion.

LED

P:Como posso determinar se as barras de LED foram instaladas corretamente?

R:consulte a Figura 3 para ver um exemplo de instalação de uma barra de LED. Confira se a linha branca na placa de LED está alinhada com o suporte impresso em 3D e se os LEDs estão conectados e encaixados corretamente.

Figura 3. Instalação da barra de LED com (esquerda) e sem conexões (direita).

Controle

P:Quais são os canais designados para o motor e os LEDs?

R:Canal 0 para o motor. Canal 1 para os LEDs.

P:Como faço para testar o hardware?

R:Envie o comando f11 ao controlador (Arduino Mega) para iniciar uma sequência de teste da iluminação. A sequência passa por três estágios de iluminação distintos e ativa brevemente a campainha várias vezes. Para testar o motor, use o software de configuração Lynxmotion LSS disponível em Lynxmotion (em inglês).
