कैमरा के लिए आईटीएस टेस्ट

इस पेज पर Camera के इमेज टेस्ट सुइट (आईटीएस) के तहत किए जाने वाले टेस्ट की पूरी सूची दी गई है. यह Android कंपैटबिलिटी टेस्ट सुइट (सीटीएस) की पुष्टि करने वाली सुविधा का हिस्सा है. इसके टेस्ट, फ़ंक्शनल टेस्ट हैं. इसका मतलब है कि ये इमेज क्वालिटी को मापते नहीं हैं. हालांकि, विज्ञापन में दिखाए गए कैमरे के सभी फ़ंक्शन उम्मीद के मुताबिक काम कर रहे हैं. इस दस्तावेज़ से डेवलपर और टेस्टर यह समझ पाते हैं कि अलग-अलग टेस्ट क्या करते हैं. साथ ही, टेस्ट में सफल न होने वाले टेस्ट को कैसे डीबग किया जा सकता है.

कैमरा आईटीएस, ज़रूरी कैमरा प्रॉपर्टी, एपीआई लेवल, और मीडिया परफ़ॉर्मेंस क्लास (एमपीसी) लेवल के हिसाब से जांच करता है. एपीआई लेवल के लिए, आईटीएस किसी एपीआई लेवल में जोड़े गए गेट टेस्ट को ro.product.first_api_level का इस्तेमाल करता है. यह एपीआई लेवल के निचले हिस्से में काम करने के लिए, उपयोगकर्ता अनुभव की खराब जांच की जांच करता है. आईटीएस, किसी खास एपीआई लेवल में जोड़ी गई सुविधाओं के लिए गेट टेस्ट करने के लिए, ro.vendor.api_level का इस्तेमाल करता है. ऐसा सिर्फ़ उन सुविधाओं के लिए किया जाता है जिनके लिए हार्डवेयर की नई क्षमता की ज़रूरत होती है. अगर किसी डिवाइस के लिए ro.odm.build.media_performance_class तय किया गया है, तो आईटीएस को एमपीसी लेवल के आधार पर खास तरह की जांच करने की ज़रूरत होती है.

जांचों को सीन के हिसाब से इस तरह ग्रुप में रखा जाता है:

  • scene0: मेटाडेटा, वाइब्रेटर, जाइरोस्कोप, वाइब्रेशन कैप्चर करने की सुविधा
  • scene1: एक्सपोज़र, संवेदनशीलता, ईवी के लिए मुआवज़ा, YUV बनाम JPEG/RAW

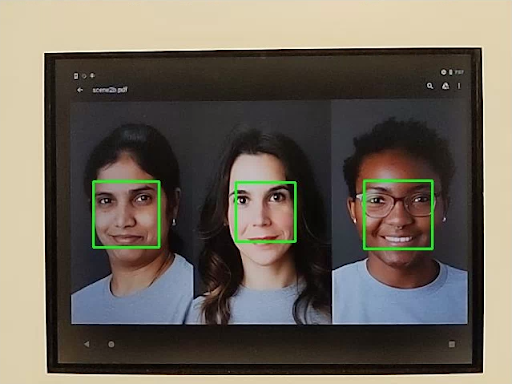

  • scene2: चेहरे की पहचान करने वाले टेस्ट, जिनमें कलर सीन या पूरी रोशनी की ज़रूरत होती है
  • scene3: किनारे को बेहतर बनाने की सुविधा, लेंस मूवमेंट
  • scene4: आसपेक्ट रेशियो (लंबाई-चौड़ाई का अनुपात), क्रॉप करना, फ़ील्ड-ऑफ़-व्यू

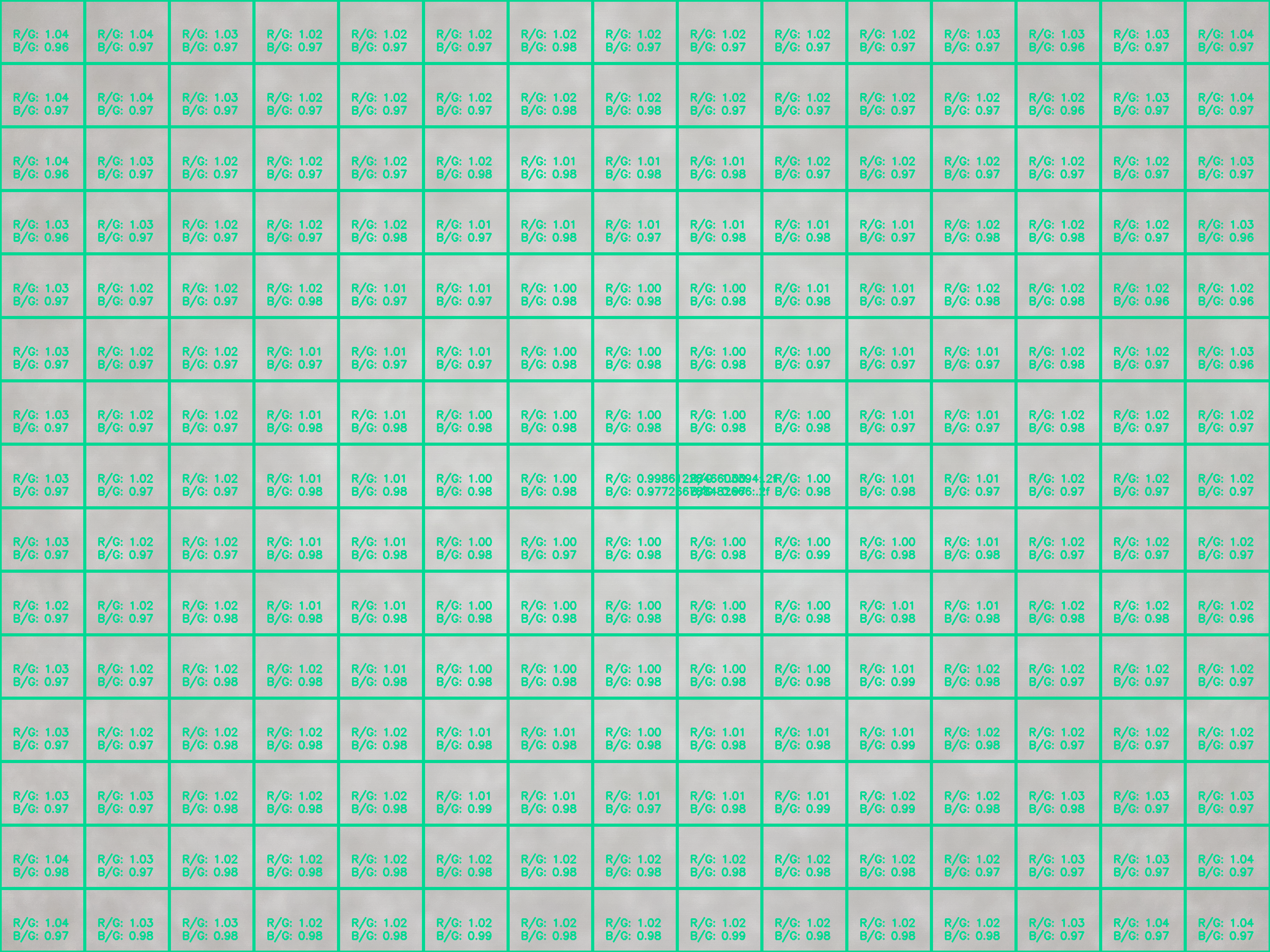

  • scene5: लेंस शेडिंग
  • scene6: ज़ूम
  • scene_extensions: कैमरा एक्सटेंशन

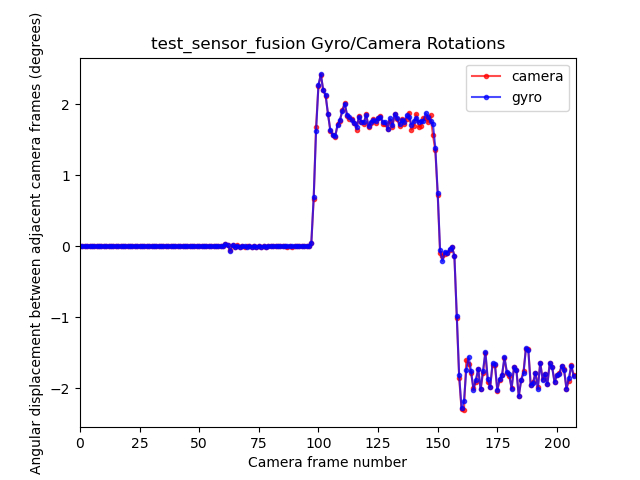

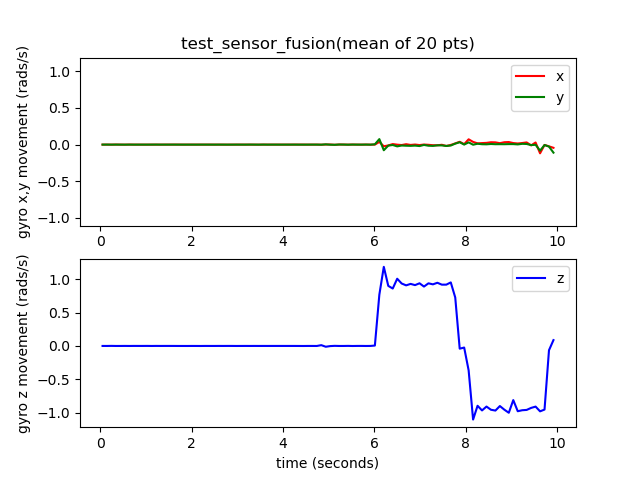

  • sensor_fusion: कैमरा/जाइरोस्कोप टाइमिंग ऑफ़सेट

हर सीन का ब्यौरा देखने के लिए, अलग-अलग सेक्शन देखें.

सीन0

सीन0 टेस्ट के लिए, सीन की किसी खास जानकारी की ज़रूरत नहीं होती. हालांकि, जाइरोस्कोप और वाइब्रेशन की जांच करने के लिए फ़ोन स्थिर होना चाहिए.

जांच_बर्स्ट_कैप्चर

यह पुष्टि करता है कि पूरी कैप्चर पाइपलाइन को फ़ुल साइज़ कैप्चर करने की स्पीड और सीपीयू टाइम की सुविधा मिलती है.

जांचे गए एपीआई:

पास: इससे, एक क्लिक में कई फ़ुल साइज़ की इमेज कैप्चर हो जाती हैं. साथ ही, कैमरा इतनी तेज़ी से काम करता है कि इससे बचा जा सकता है.

test_capture_result_dump

यह जांच करता है कि मैन्युअल कैप्चर से कैप्चर किए गए नतीजे को दिखाया जाता है और फिर उसे डंप कर दिया जाता है.

जांचे गए एपीआई:

पास: कैप्चर किए गए नतीजों को कैप्चर करके डंप करता है.

जांच_गाइरो_बायस

यह जांच करता है कि डिवाइस के स्थिर होने पर, जाइरो में स्टेबल आउटपुट है या नहीं. डेटा को औसतन 20 डेटा पॉइंट के तौर पर दिखाया गया है.

जांचे गए एपीआई:

पास: जाइरो रीडिंग का डेल्टा समय के साथ 0.01 से कम है.



टेस्ट_जेटर

कैमरे के टाइमस्टैंप में कंपन को मापता है.

जांचे गए एपीआई:

पास: फ़्रेम के बीच कम से कम 30 मि॰से॰ का डेल्टा है.


test_jitter_plot.png (छोटी y-ऐक्सिस रेंज पर ध्यान दें. इस प्लॉट में जिटर असल में छोटा है.)

test_metadata

मेटाडेटा एंट्री की वैधता की जांच करता है. कैप्चर से मिले नतीजों और कैमरे में मौजूद चीज़ों को देखता है. यह टेस्ट, auto_capture_request एक्सपोज़र का इस्तेमाल करता है और वैल्यू गेन करता है, क्योंकि इमेज कॉन्टेंट ज़रूरी नहीं होता.

जांचे गए एपीआई:

पास: हार्डवेयर लेवल, rollingShutterSkew, frameDuration टैग, timestampSource, croppingType, blackLevelPattern, pixel_pitch, एफ़ओवी, हाइपरफ़ोकल डिस्टेंस मौजूद हैं और इनकी वैल्यू मान्य हैं.

जांच_पैरामीटर_संवेदनशीलता_बर्स्ट

यह जांच करता है कि बर्स्ट में android.sensor.sensitivity पैरामीटर सही तरीके से लागू किया गया है. सिर्फ़ आउटपुट मेटाडेटा की जांच करता है.

जांचे गए एपीआई:

पास: आउटपुट डेटा में 0.2% से कम गड़बड़ी सहन करने की क्षमता है.

test_read_write

यह जांच करता है कि डिवाइस सही एक्सपोज़र लिखता है और कैप्चर मेटाडेटा को वापस पढ़कर वैल्यू हासिल करता है.

जांचे गए एपीआई:

पास: सभी शॉट में मैच होने वाली वैल्यू पढ़ें और लिखें.

जांच_सेंसर_इवेंट

यह जांच करता है कि डिवाइस क्वेरी करता है और उन डिवाइस के लिए सेंसर इवेंट को प्रिंट करता है जो सेंसर फ़्यूज़न की सुविधा का विज्ञापन करते हैं. उम्मीद के मुताबिक सेंसर, एक्सलरोमीटर, जाइरोस्कोप, और मैग्नेटोमीटर हैं. यह जांच सिर्फ़ तब काम करती है, जब स्क्रीन चालू हो. इसका मतलब है कि डिवाइस स्टैंडबाय मोड में नहीं है.

जांचे गए एपीआई:

पास: हर सेंसर के लिए इवेंट की जानकारी मिलती है.

test_solid_color_test_pattern

ऐसे टेस्ट जिनसे कैमरे की म्यूटिंग के लिए, अच्छे रंग की जांच वाले पैटर्न सही तरीके से जनरेट होते हैं. अगर कैमरे को म्यूट करने की सुविधा काम करती है, तो गहरे रंगों की जांच करने वाले पैटर्न का इस्तेमाल किया जाना चाहिए. अगर कैमरा म्यूट करने की सुविधा काम नहीं करती है, तो सॉलिड कलर टेस्ट पैटर्न की जांच सिर्फ़ तब की जाती है, जब विज्ञापन दिखाने की क्षमता का इस्तेमाल किया जाता है.

अगर RAW इमेज काम करती हैं, तो रंग असाइन करने की प्रोसेस की भी जांच की जाती है. जांचे गए रंग काला, सफ़ेद, लाल, नीला, और हरे हैं. जो कैमरे काम नहीं करते हैं उनमें सिर्फ़ काले रंग की इमेज इस्तेमाल की जाती है.

जांचे गए एपीआई:

पास: सॉलिड टेस्ट पैटर्न सही हैं और इमेज में कम फ़र्क़ है.

जांच_टेस्ट_पैटर्न

यह हर मान्य टेस्ट पैटर्न के लिए फ़्रेम कैप्चर करने के लिए, android.sensor.testPatternMode पैरामीटर की जांच करता है. साथ ही, यह भी जांच करता है कि सॉलिड कलर और कलर बार के लिए, फ़्रेम सही तरीके से जनरेट हुए हैं या नहीं. इस जांच में ये चरण शामिल हैं:

  1. यह फ़ंक्शन, इस्तेमाल किए जा सकने वाले सभी टेस्ट पैटर्न के हिसाब से इमेज कैप्चर करता है.
  2. सॉलिड कलर के टेस्ट पैटर्न और कलर बार के सटीक होने की जांच करता है.

जांचे गए एपीआई:

पास: इस्तेमाल किए जा सकने वाले टेस्ट पैटर्न सही तरीके से जनरेट किए गए हैं.

परीक्षण_पैटर्न_2


test_tonemap_curve

यह लीनियर टोनमैप की मदद से, RAW से YUV में टेस्ट पैटर्न के कन्वर्ज़न की जांच करता है. टोनमैप कन्वर्ज़न के लिए, सबसे सही इमेज पैटर्न जनरेट करने के लिए, इस टेस्ट में android.sensor.testPatternMode = 2 (COLOR_BARS) की ज़रूरत होती है. इससे पक्का होता है कि पाइपलाइन में लीनियर टोनमैप और सही इमेज इनपुट के साथ सही कलर आउटपुट हों (यह test_test_patterns पर निर्भर करता है).

जांचे गए एपीआई:

पास: YUV और RAW एक-दूसरे से मिलते-जुलते दिखते हैं.

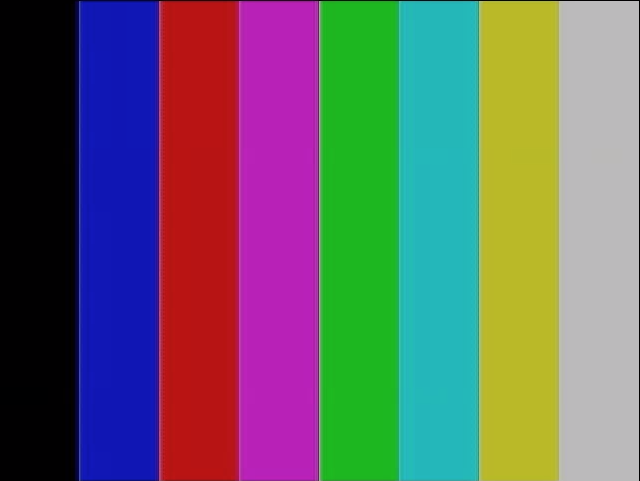

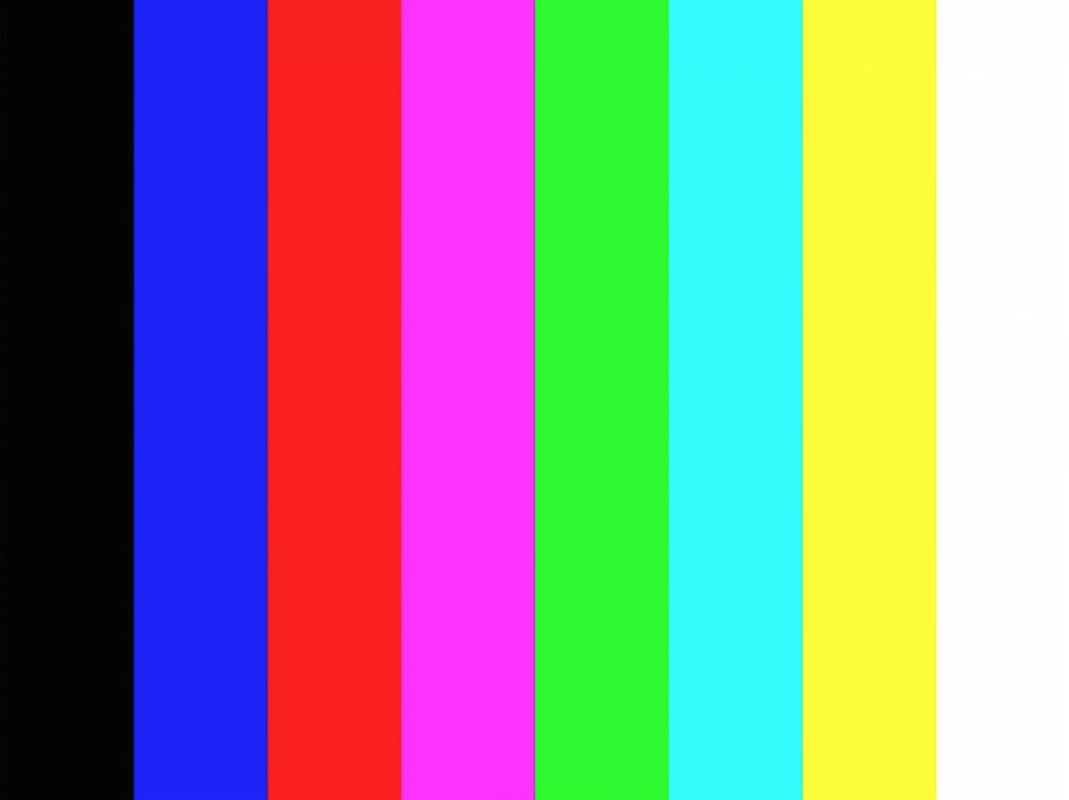

test_tonemap_curve_raw_2




test_unified_timestamp

जांच करता है कि क्या इमेज और मोशन सेंसर इवेंट एक ही समय डोमेन में हैं.

जांचे गए एपीआई:

पास: मोशन टाइमस्टैंप, दो इमेज के टाइमस्टैंप के बीच होते हैं.

test_vibration_restriction

यह जांच करता है कि डिवाइस का वाइब्रेशन सही तरीके से काम कर रहा है या नहीं.

जांचे गए एपीआई:

पास: कैमरा ऑडियो पाबंदी एपीआई से म्यूट किए जाने पर डिवाइस वाइब्रेट नहीं करता.

सीन1

सीन1 एक ग्रे चार्ट है. ग्रे चार्ट, कैमरे फ़ील्ड के व्यू फ़ील्ड के बीच वाले 30% हिस्से को कवर करना चाहिए. ग्रे चार्ट से कुछ हद तक 3A (ऑटो एक्सपोज़र, ऑटो व्हाइट बैलेंस, ऑटो फ़ोकस) को चुनौती देने की उम्मीद है, क्योंकि इस क्षेत्र में कोई सुविधा नहीं है. हालांकि, कैप्चर करने के अनुरोध से पूरे सीन के बारे में पता चलता है. इसमें 3A के लिए, एक जैसी सुविधाएं उपलब्ध कराने के लिए ज़रूरी सुविधाएं मौजूद हैं.

RFoV कैमरों की जांच WFoV या RFoV टेस्ट रिग में की जा सकती है. अगर WFoV टेस्ट रिग में किसी RFoV कैमरे की जांच की जाती है, तो चार्ट का स्केल 2⁄3 तक बढ़ाया जाता है, ताकि एफ़ओवी में ग्रे चार्ट के लिए कुछ सीमाएं तय की जा सकें. कैमरे की जांच करने वाले रिग के बारे में ज़्यादा जानकारी के लिए, कैमरे के साथ काम करने वाले कैमरे को देखें.

सीन1

सीन1: फ़ुल साइज़ का चार्ट (बाएं). 2⁄3 स्केल किया गया चार्ट (दाएं).

परीक्षण_3a

कुछ हद तक चुनौती वाले टारगेट के साथ, 3A के कन्वर्जन की जांच करता है.

जांचे गए एपीआई:

पास: 3A कन्वर्ज़न होता है और नतीजे के तौर पर मिली 3A वैल्यू मान्य होती हैं.

टेस्ट_ए_एफ़

3A ऑटो एक्सपोज़र (AE) और ऑटो फ़ोकस (AF) एल्गोरिदम का अलग-अलग परीक्षण करता है.

जांचे गए एपीआई:

पास: 3A की वैल्यू एक जैसी है और नतीजे के तौर पर दी गई 3A वैल्यू कानूनी है.

जांच_ae_precapture_trigger

प्रीकैप्चर ट्रिगर का इस्तेमाल करते समय, AE स्थिति मशीन की जांच करता है. AE को अक्षम करके पांच मैन्युअल अनुरोधों को कैप्चर करता है. अंतिम अनुरोध में एक AE प्रीकैप्चर ट्रिगर है, जिसे अनदेखा किया जाना चाहिए, क्योंकि AE अक्षम है.

जांचे गए एपीआई:

पास: AE कन्वर्ज़न.

test_auto_vs_manual

ऑटो और मैन्युअल शॉट को कैप्चर करने वाले टेस्ट एक जैसे दिखते हैं.

जांचे गए एपीआई:

पास: कैमरे के 3A एल्गोरिदम में दिखाए गए ऑटो व्हाइट बैलेंस estimate से मैच करने वाले हर नतीजे में रिपोर्ट किए गए, मैन्युअल तौर पर व्हाइट बैलेंस बढ़ाने और ट्रांसफ़ॉर्म करने की सुविधा मिलती है.

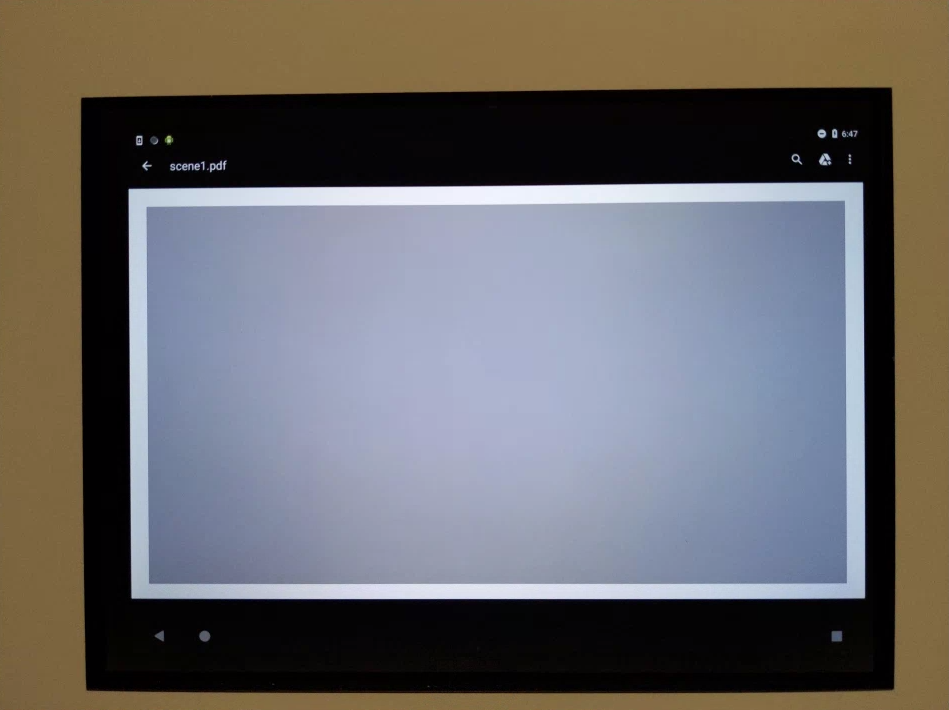

test_auto_vs_manual_auto

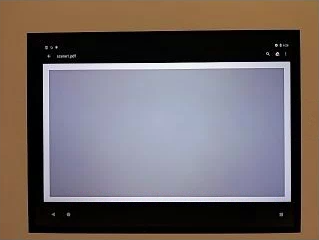

test_auto_vs_manual_wb

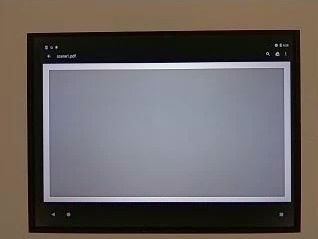

test_auto_vs_manual_manual_wb_tm


टेस्ट_काला_सफ़ेद

इस बात की जांच करता है कि डिवाइस से ब्लैक ऐंड व्हाइट इमेज जनरेट होती हैं या नहीं. इसे दो ली गई

जांचे गए एपीआई:

पास: इससे ब्लैक ऐंड व्हाइट इमेज जनरेट होती हैं. सफ़ेद इमेज वाले सैचुरेटेड चैनलों की आरजीबी वैल्यू [255, 255, 255] है. साथ ही, मार्जिन में गड़बड़ी का मार्जिन 1% से कम है.

काला_सफ़ेद_काली काला_सफ़ेद_काली
test_black_white_black.jpg test_black_white_white.jpg

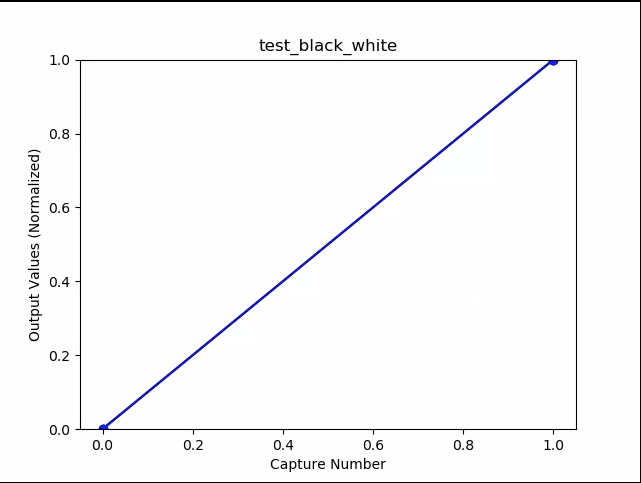

जांच_काली_सफ़ेद_प्लॉट_मीन


जांच_बर्स्ट_समानता_मैनुअल

मैन्युअल कैप्चर सेटिंग की मदद से, 50 इमेज के 5 बर्स्ट लेता है. साथ ही, यह देखता है कि वे सभी एक जैसे हैं या नहीं. इस टेस्ट का इस्तेमाल यह पता लगाने के लिए किया जा सकता है कि क्या ऐसे स्पोरैडिक फ़्रेम हैं जिन्हें अलग तरह से प्रोसेस किया गया है या जिनमें आर्टफ़ैक्ट हैं.

जांचे गए एपीआई:

पास: इमेज विज़ुअल तौर पर एक जैसी हैं और आरजीबी वैल्यू में हैं.

फ़ेल: हर बर्स्ट की शुरुआत में आरजीबी औसत चार्ट में बढ़ोतरी या गिरावट को दिखाता है

  • first_API_level < 30 के लिए सहनशीलता 3% है
  • first_API_level >= 30 के लिए सहनशीलता 2% है

जांच_बर्स्ट_समनेस_manual_mean

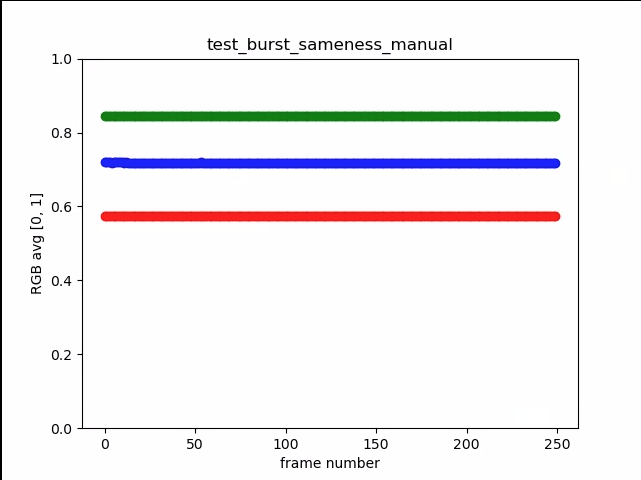

Test_बर्स्ट_sameness_manual_plot_means


जांच_capture_result

यह जांच करता है कि CaptureResult ऑब्जेक्ट में मान्य डेटा वापस आता है या नहीं. ऑटो, मैन्युअल, और ऑटो-कैप्चर मोड चालू करता है.

जांचे गए एपीआई:

पास: मेटाडेटा हर तरह की कैप्चर के लिए मान्य है और मैन्युअल सेटिंग, दूसरे ऑटो-कैप्चर मोड में लीक नहीं होती हैं. कैप्चर की गई चीज़ों के लिए, लेंस शेडिंग में सुधार करता है.

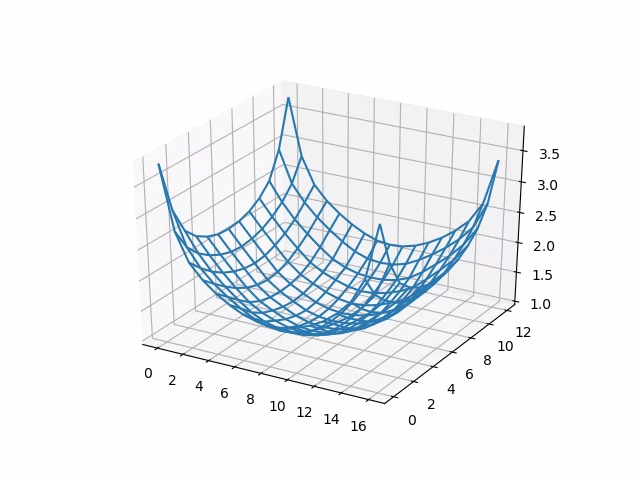

test_capture_result_plot_lsc_auto_ch0


जांच_क्रॉप_क्षेत्र_करो

ऐसे टेस्ट जिनसे पता चलता है कि RAW फ़ॉर्मैट में स्ट्रीम को क्रॉप नहीं किया जा सकता.

जांचे गए एपीआई:

पास: YUV इमेज बीच में क्रॉप होती हैं, लेकिन RAW इमेज नहीं.

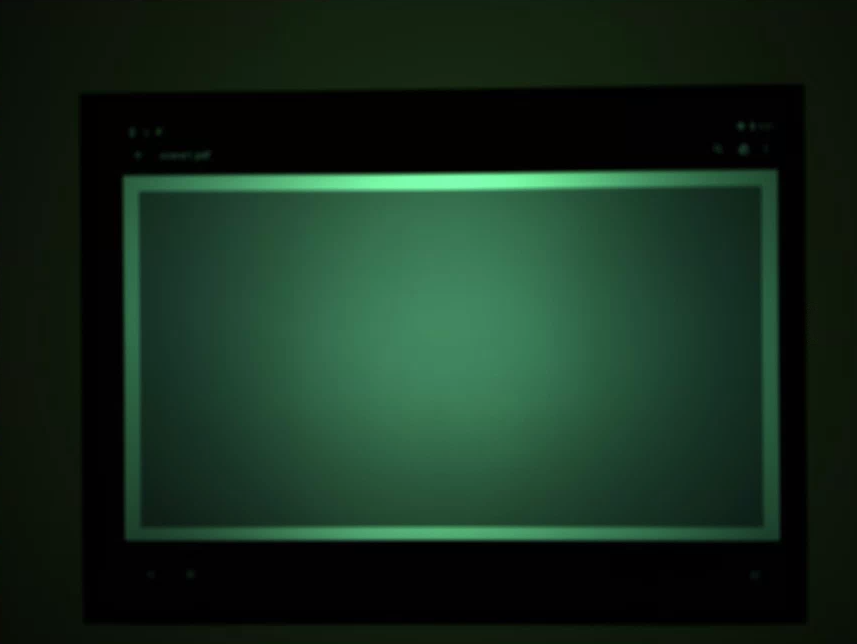

परीक्षण_क्रॉप_region_raw_comp_raw_क्रॉप

test_ Crop_region_raw_comp_raw_ Crop.jpg

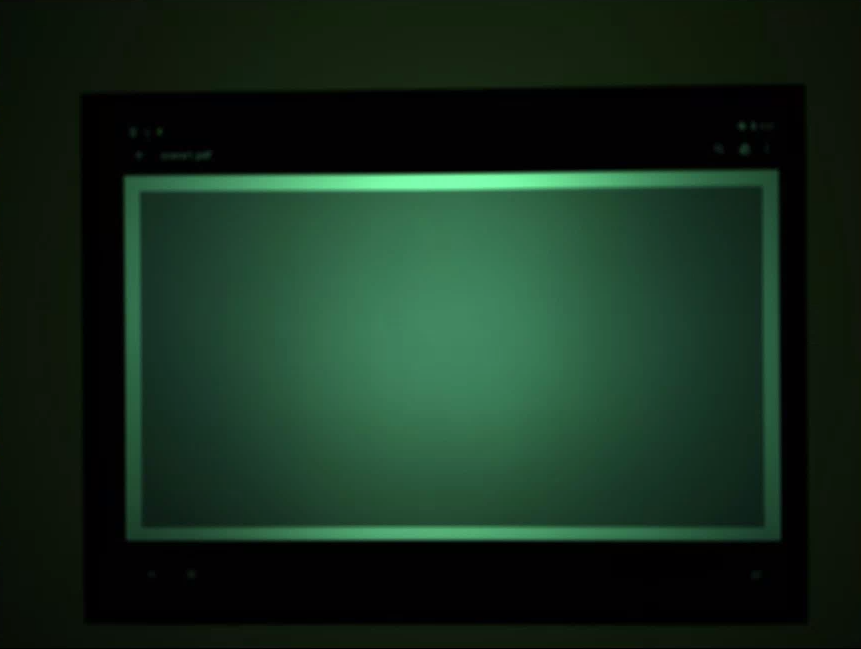

परीक्षण_क्रॉप_region_raw_comp_raw_full

test_ Crop_region_raw_comp_raw_full.jpg

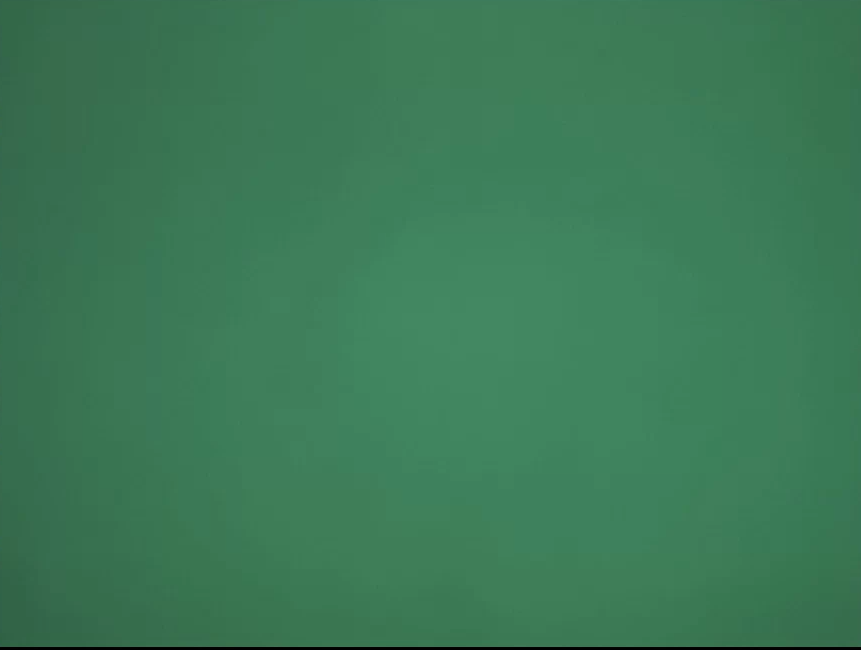

परीक्षण_क्रॉप_region_raw_comp_yuv_ Crop

test_ Crop_region_raw_comp_yuv_ Crop.jpg

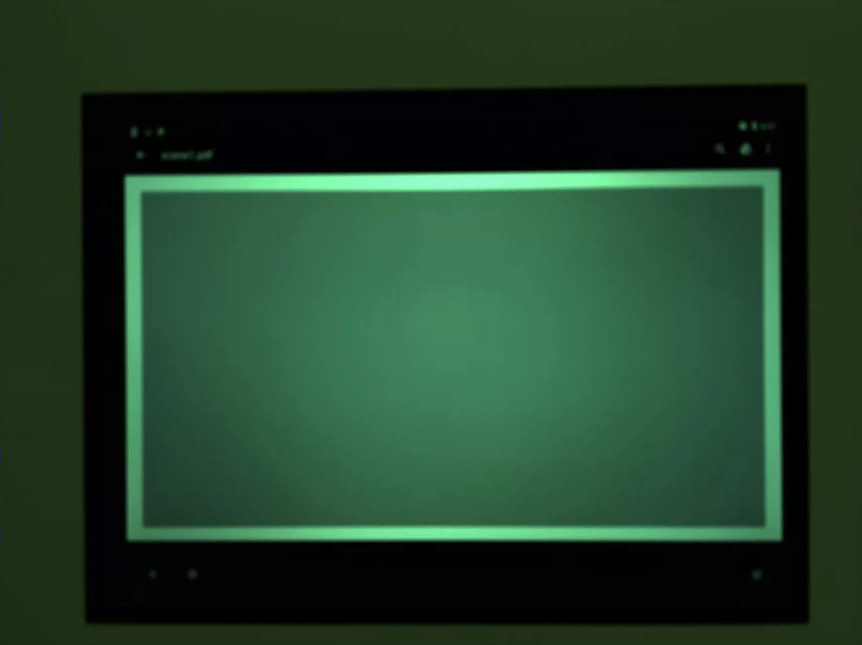

जांच_Crp_region_raw_yuv_full


परीक्षण_क्रॉप_क्षेत्र

ऐसे टेस्ट जो काटने के क्षेत्र काम करते हैं. एक पूरी इमेज लेता है और 5 अलग-अलग इलाकों (कॉर्नर और सेंटर) के पैच बनाता है. यह सुविधा, पांच इलाकों के लिए क्रॉप सेट वाली इमेज लेती है. पैच और क्रॉप इमेज की वैल्यू की तुलना करता है.

जांचे गए एपीआई:

पास: काटे गए हिस्से की इमेज, काटे जाने वाले हिस्से की इमेज वाले पैच से मेल खाती है.

परीक्षण_dng_noise_model

इस बात की पुष्टि करता है कि डीएनजी के रॉ मॉडल के पैरामीटर सही हैं या नहीं. प्लॉट, अलग-अलग तरह की संवेदनशीलता के आधार पर कैप्चर किए गए रॉ शॉट में, ग्रे कार्ड के सेंटर पैच के मापे गए वैरियंस को दिखाता है. साथ ही, इन वैल्यू की तुलना उस वैरियंस से की जाती है जो कैमरे के एचएएल (कैप्चर नतीजे ऑब्जेक्ट में दिखाए गए O,S पैरामीटर पर आधारित) में हर संवेदनशीलता पर आधारित होता है. डीएनजी नॉइज़ मॉडल के बारे में ज़्यादा जानकारी के लिए, डीएनजी नॉइज़ मॉडल पर दिया गया दस्तावेज़ डाउनलोड करें.

जांचे गए एपीआई:

पास: डीएनजी के रॉ मॉडल के पैरामीटर सही हैं. अनुमानित आरजीबी वैल्यू, मेज़र की गई असल आरजीबी वैल्यू से मेल खाती हैं.

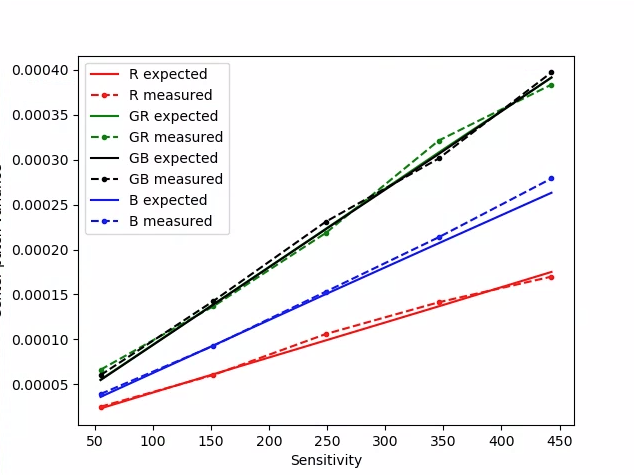

test_dng_noise_model_plog


परीक्षण_ev_compensation_advanced

टेस्ट करता है कि एक्सपोज़र वैल्यू (ईवी) कंपंसेशन लागू किया गया है. यह जांच आठ चरणों में एक्सपोज़र बढ़ाती है. साथ ही, अनुमानित चमक की तुलना में मापी गई चमक की जाँच करती है. अनुमानित वैल्यू का हिसाब, इमेज की चमक के आधार पर लगाया जाता है. इसमें ईवी के लिए कोई मुआवज़ा नहीं दिया जाता है. अगर कैलकुलेट की गई वैल्यू, इमेज की असल वैल्यू से ज़्यादा है, तो अनुमानित वैल्यू की संख्या फिर से घट जाएगी. अगर उम्मीद के मुताबिक वैल्यू और मेज़र की गई वैल्यू मेल नहीं खाती हैं या इमेज पांच चरणों में ज़्यादा एक्सपोज़ होती हैं, तो जांच नहीं हो पाती.

जांचे गए एपीआई:

पास: इमेज, पांच चरणों में ज़्यादा एक्सपोज़र के बिना बढ़ती हुई एक्सपोज़र दिखाती हैं.

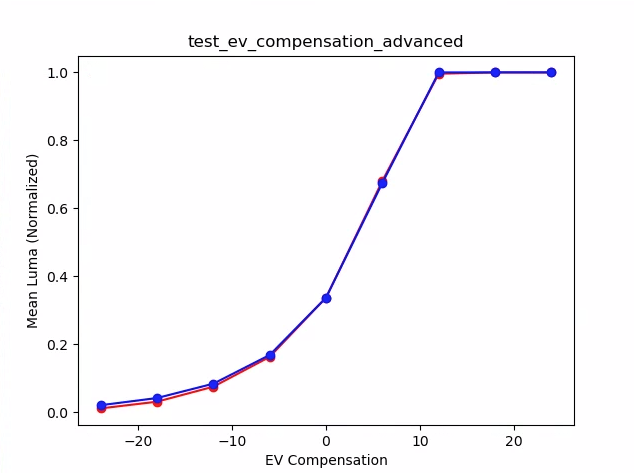

test_ev_compensation_advanced_plot_means


जांच_ev_compensation_basic

ये टेस्ट करते हैं कि CONTROL_AE_COMPENSATION_STEP की मदद से बनाई गई रेंज का इस्तेमाल करके, ईवी के लिए मुआवज़ा कितना लागू किया जाता है. हर कंपंसेशन वैल्यू पर आठ फ़्रेम कैप्चर किए जाते हैं.

जांचे गए एपीआई:

पास: ईवी के मुआवज़े की सेटिंग में बढ़ोतरी करने से, लीमा में कैप्चर की संख्या में बढ़ोतरी होती है. साथ ही, ईवी के लिए मुआवज़े की हर सेटिंग के लिए कैप्चर किए गए आठ फ़्रेम की वैल्यू स्थायी होती है.

जांच_ev_compensation_basic


परीक्षण_एक्सपोज़र

यह जांच करती है कि आईएसओ के हिसाब से लगातार एक्सपोज़र मिल रहा है और एक्सपोज़र का समय अलग-अलग है. एक-दूसरे को संतुलित करने के लिए चुनी गई ऐसी कई फ़ोटो ली जाती हैं, जिनमें आईएसओ और एक्सपोज़र टाइम चुना गया है. नतीजों में चमक एक जैसी होनी चाहिए, लेकिन क्रम में इमेज में ज़्यादा शोर होना चाहिए. सैंपल पिक्सल की पुष्टि का मतलब है कि वैल्यू एक-दूसरे के पास हैं. पक्का करता है कि इमेज 0 या 1 पर न रखी गई हो (जिससे वे सपाट रेखाओं की तरह दिखें). अपनी कॉन्फ़िगरेशन फ़ाइल में debug फ़्लैग सेट करके, RAW इमेज के साथ भी टेस्ट किया जा सकता है.

जांचे गए एपीआई:

पास: इमेज की चमक एक जैसी होती है, लेकिन ज़्यादा आईएसओ होने पर ज़्यादा शोर होता है. आरजीबी प्लेन फ़्लैट होते हैं, बशर्ते आईएसओ*एक्सपोज़र की वैल्यू, जांची गई जगह के मुकाबले एक जैसी हो.

जांच_exposure_plot_means


test_exposure_mult=1.00 test_exposure_mult=64.00
test_exposure_mult=1.00.jpg test_exposure_mult=64.00.jpg

परीक्षण_jpeg

YUV इमेज और डिवाइस की JPEG इमेज को बदलने वाले टेस्ट एक जैसे दिखते हैं. टेस्ट, इमेज के बीच वाले 10% हिस्से को लेकर आरजीबी वैल्यू का हिसाब लगाता है और पुष्टि करता है कि इमेज आपस में मेल खाती हैं या नहीं.

जांचे गए एपीआई:

पास: हर इमेज के बीच औसत आरजीबी अंतर 3% से कम है.

test_jpeg_fmt=jpg.jpg test_jpeg=fmt=yuv.jpg
test_jpeg_fmt=jpg.jpg test_jpeg=fmt=yuv.jpg

टेस्ट_लैचिंग

जांच करता है कि FULL और LEVEL_3 कैमरों के लिए सेटिंग (एक्सपोज़र और गेन) सही फ़्रेम पर लैच हैं या नहीं. इसके तहत, बैक-टू-बैक अनुरोधों का इस्तेमाल करके शॉट की सीरीज़ ली जाती है. इससे अलग-अलग शॉट के बीच, कैप्चर करने के अनुरोध के पैरामीटर अलग-अलग होते हैं. यह जांच करता है कि इमेज में अपनी ज़रूरत के मुताबिक प्रॉपर्टी मौजूद हैं या नहीं.

जांचे गए एपीआई:

पास: इमेज [2, 3, 6, 8, 10, 12, 13] के लिए आईएसओ या एक्सपोज़र में बढ़ोतरी हुई है. साथ ही, ये test_latching_plot_means.png पर ज़्यादा आरजीबी के साथ दिखती हैं.

test_latting_i=00.jpg test_latking_i=01.jpg test_latning_i=02.jpg
test_latting_i=00.jpg test_latking_i=01.jpg test_latning_i=02.jpg
test_latning_i=03.jpg test_latking_i=04.jpg test_latting_i=05.jpg
test_latning_i=03.jpg test_latking_i=04.jpg test_latting_i=05.jpg
test_lat{6}_i=06.jpg test_latking_i=07.jpg test_latking_i=08.jpg
test_lat{6}_i=06.jpg test_latking_i=07.jpg test_latking_i=08.jpg
test_latting_i=09.jpg test_latking_i=10.jpg test_latting_i=11.jpg
test_latting_i=09.jpg test_latking_i=10.jpg test_latting_i=11.jpg

टेस्ट_लैचिंग_प्लोट_मीन


टेस्ट_लीनियरिटी

यह जांच करता है कि डिवाइस की प्रोसेसिंग को लीनियर पिक्सल में बदला जा सकता है. एक जैसे टारगेट पर फ़ोकस करने वाले डिवाइस से शॉट की सीक्वेंस कैप्चर करता है.

जांचे गए एपीआई:

पास: R, G, और B की वैल्यू, संवेदनशीलता बढ़ने के साथ लीनियर तौर पर बढ़नी चाहिए.

जांच_linearity_plot_means


जांच_लॉक किया गया_बर्स्ट

यह 3A लॉक और YUV बर्स्ट की जाँच करता है (अपने-आप होने वाली सेटिंग का इस्तेमाल करके). यह टेस्ट उन सीमित डिवाइसों पर भी पास होने के लिए डिज़ाइन किया गया है जिन पर MANUAL_SENSOR या PER_FRAME_CONTROLS नहीं है. इस टेस्ट में यह जांच की जाती है कि YUV इमेज एक जैसी हैं या नहीं. वहीं, फ़्रेम रेट की जांच सीटीएस (CTS) में की जाती है.

जांचे गए एपीआई:

पास: कैप्चर की गई इमेज एक जैसी दिखती हैं.

जांच_लॉक किया गया_बर्स्ट_फ़्रेम0


जांच_लॉक किया गया_बर्स्ट_फ़्रेम1


जांच_लॉक किया गया_बर्स्ट_फ़्रेम2


test_param_color_ अस्थायी

जांच करता है कि सेट होने पर android.colorCorrection.* पैरामीटर लागू हुए हैं या नहीं. अलग-अलग बदलाव के साथ शॉट लेता है. साथ ही, अलग-अलग तरह के बदलाव दिखाता है. ट्रांसफ़ॉर्म और गेन को आउटपुट को लाल या नीले रंग में दिखाने के लिए चुना जाता है. लीनियर टोनमैप का इस्तेमाल करता है. टोन मैपिंग एक ऐसी तकनीक है जिसका इस्तेमाल इमेज प्रोसेसिंग में किया जाता है. इसकी मदद से, रंगों के एक सेट को दूसरे से मैप किया जाता है. इसकी मदद से, ऐसे मीडियम में हाई डाइनैमिक-रेंज वाली इमेज के दिखने का अनुमान लगाया जाता है जिसकी डाइनैमिक रेंज ज़्यादा सीमित होती है.

जांचे गए एपीआई:

पास: R और B वैल्यू, ट्रांसफ़ॉर्मेशन के हिसाब से बढ़ती हैं.

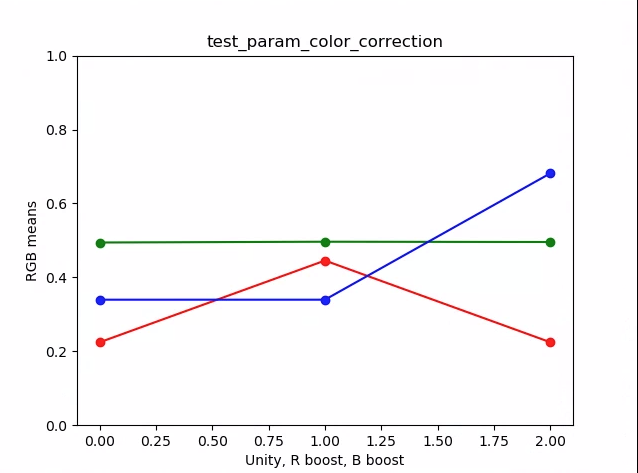

test_param_color_ सुधार_plot_means

test_param_color_ सुधार_plot_means.png

*x-ऐक्सिस, कैप्चर करने के अनुरोध है: 0 = यूनिटी, 1=रेड बूस्ट, 2= ब्लू बूस्ट

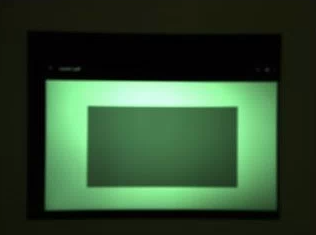

test_param_color_ सुधार_req=0

test_param_color_ सुधार_req=0.jpg

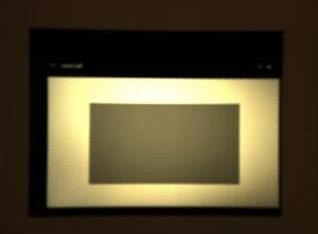

test_param_color_सुधार_req=1

test_param_color_ correctness_req=1.jpg (R बूस्ट)

test_param_color_ सुधार_req=2

test_param_color_ सुधार_req=2.jpg (B बूस्ट)

जांच_param_exposure_time

यह जांच करता है कि android.sensor.exposureTime पैरामीटर लागू किया गया है या नहीं.

जांचे गए एपीआई:

पास: हर शॉट में पिछले शॉट से ज़्यादा चमक है.

test_param_exposure_time_frame0


test_param_exposure_time_plot


परीक्षण_पैरामीटर_फ़्लैश_मोड

यह जांच करता है कि android.flash.mode पैरामीटर लागू किया गया है या नहीं. एक्सपोज़र को मैन्युअल रूप से सेट करता है, ताकि यह पता चल सके कि फ़्लैश चालू है या नहीं. साथ ही, इसमें लीनियर टोनमैप का इस्तेमाल किया जाता है. यह देखने के लिए टाइल चित्र के साथ केंद्र की जांच करता है कि फ़्लैश सक्रिय है या नहीं, यह सत्यापित करने के लिए कोई बड़ा ग्रेडिएंट है या नहीं.

जांचे गए एपीआई:

पास: टाइल इमेज के बीच में एक बड़ा ग्रेडिएंट है, जिसका मतलब है कि फ़्लैश फ़ायर हुआ है.

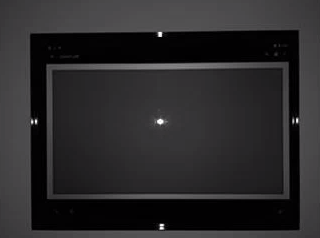

परीक्षण_पैरामीटर_फ़्लैश_मोड_1


test_param_flash_mode_1_टाइल

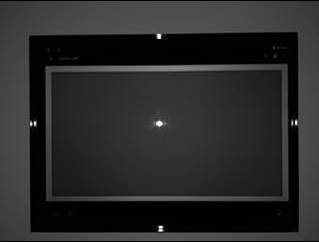

परीक्षण_पैरामीटर_फ़्लैश_मोड_2


test_param_flash_mode_2_टाइल


जांच_परम_शोर_करने_वाला

जांच करता है कि सेट होने पर android.noiseReduction.mode पैरामीटर सही तरीके से लागू हुआ है या नहीं. इससे कैमरे में कम रोशनी होने पर भी फ़ोटो ली जा सकती हैं. यह पक्का करने के लिए कि कैप्चर की गई इमेज में शोर है, हाई ऐनालॉग गेन का इस्तेमाल किया जाता है. तीन इमेज कैप्चर करता है, जैसे कि एनआर बंद करने के लिए, "तेज़", और "अच्छी क्वालिटी". इसके अलावा, कम गेन और एनआर वाली इमेज को कैप्चर करता है और बेसलाइन के तौर पर इसके फ़र्क़ का इस्तेमाल करता है. एसएनआर (सिग्नल टू नॉइज़ रेशियो) जितना ज़्यादा होगा, इमेज क्वालिटी उतनी ही बेहतर होगी.

जांचे गए एपीआई:

पास: एसएनआर, शोर कम करने वाले अलग-अलग मोड के हिसाब से अलग-अलग होता है और यह नीचे दिए गए ग्राफ़ की तरह ही काम करता है.

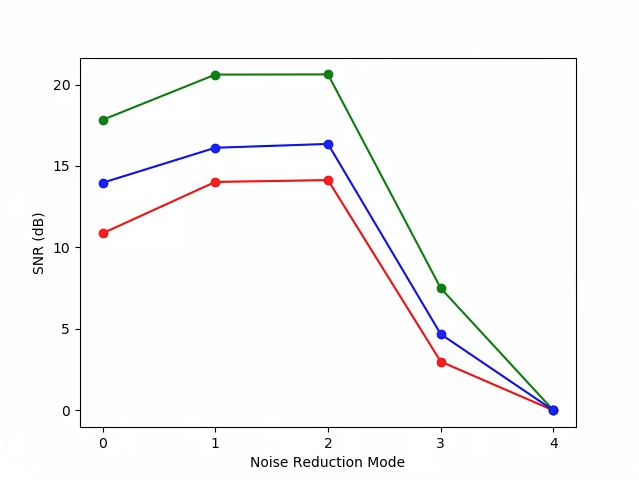

test_param_noise_reaction_plot_Sएनआर


0: बंद, 1: तेज़, 2: HQ, 3: मिनट , 4: ZSL

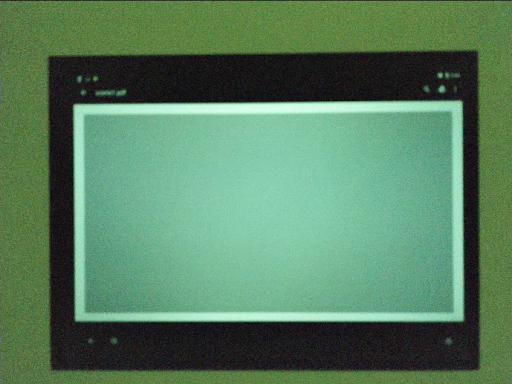

test_param_noise_reaction_high_gain_nr=0

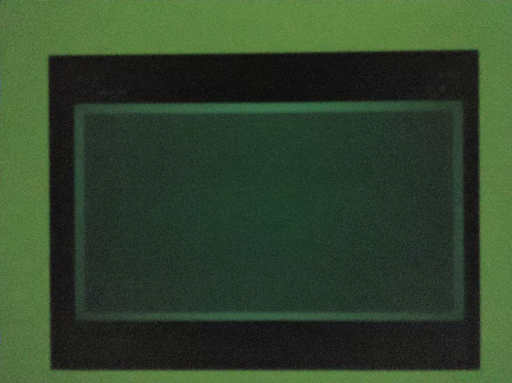

test_param_noise_reaction_high_gain_nr=1


test_param_noise_reaction_high_gain_nr=2

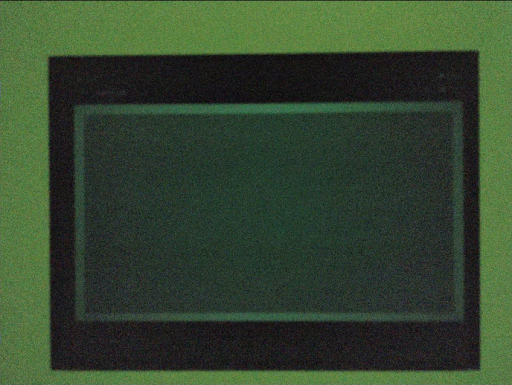

test_param_noise_reaction_high_gain_nr=3

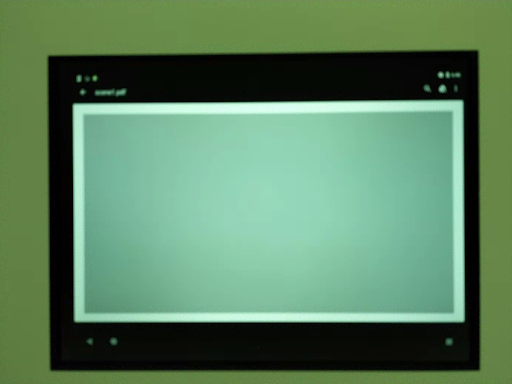

जांच_param_noise_reaction_low_gain


जांच_परम_संवेदनशीलता

यह जांच करता है कि android.sensor.sensitivity पैरामीटर लागू किया गया है या नहीं. इस टेस्ट में, हर शॉट के लिए तय एक्सपोज़र का इस्तेमाल करके, पांच चरणों में संवेदनशीलता को बढ़ाया जाता है.

जांचे गए एपीआई:

पास: संवेदनशीलता के बढ़ने पर आरजीबी के सेंटर 10% की चमक बढ़ जाती है.

test_param_sensitivity_iso=0055


test_param_sensitivity_iso=1819


test_param_sensitivity_iso=3583


test_param_sensitivity_iso=5347


test_param_sensitivity_iso=7111


जांच_पैरामीटर_संवेदनशीलता_प्लॉट


परीक्षण_param_shading_mode

यह जांच करता है कि android.shading.mode पैरामीटर लागू किया गया है या नहीं.

जांचे गए एपीआई:

पास: शेडिंग मोड स्विच हो जाते हैं और लेंस शेडिंग मैप में उम्मीद के मुताबिक बदलाव हो जाते हैं.

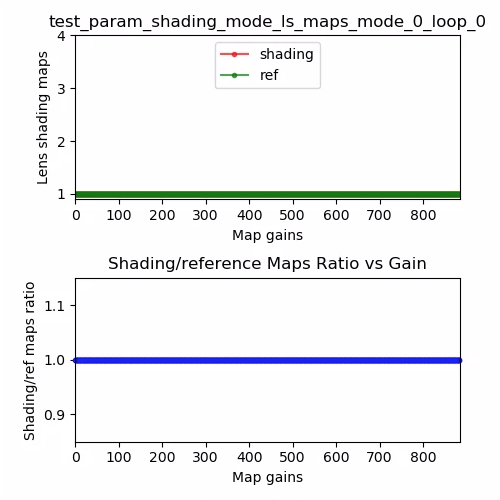

test_param_shading_mode_ls_maps_mode_0_loop_0

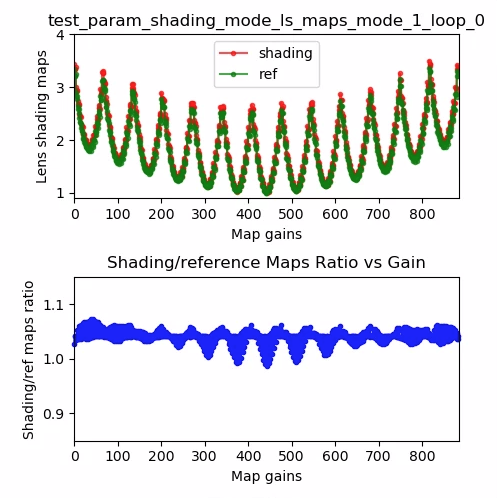

test_param_shading_mode_ls_maps_mode_1_loop_0

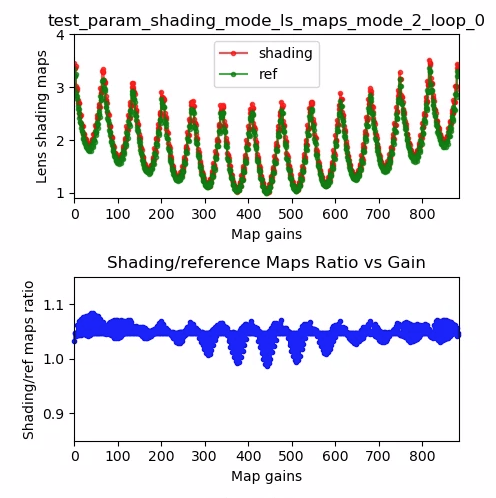

test_param_shading_mode_ls_maps_mode_2_loop_0


test_param_tonemap_mode

जांच करता है कि android.tonemap.mode पैरामीटर लागू किया गया है या नहीं. हर R, G, B चैनल पर अलग-अलग टोनमैप कर्व लागू करता है और जांच करता है कि आउटपुट इमेज में उम्मीद के मुताबिक बदलाव किए गए हैं या नहीं. इस टेस्ट में दो टेस्ट शामिल हैं: test1 और test2.

जांचे गए एपीआई:

पास:

  • टेस्ट 1: दोनों इमेज में लीनियर टोनमैप है, लेकिन n=1 में ज़्यादा गहरा ग्रेडिएंट है. n=1 इमेज के लिए, G (हरा) चैनल ज़्यादा चमकदार है.
  • test2: एक ही टोनमैप, लेकिन अलग-अलग लंबाई का. इमेज एक जैसी हैं.

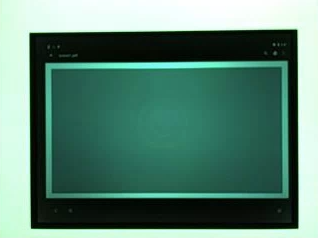

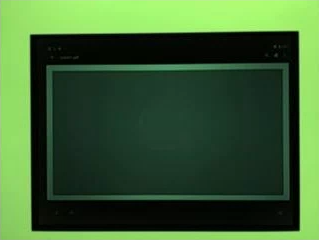

test_param_tonemap_mode_n=0.jpg test_param_tonemap_mode_n=1.jpg
test_param_tonemap_mode_n=0.jpg test_param_tonemap_mode_n=1.jpg

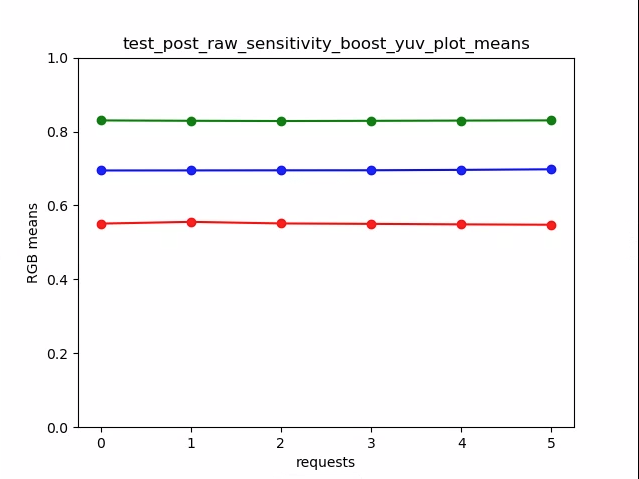

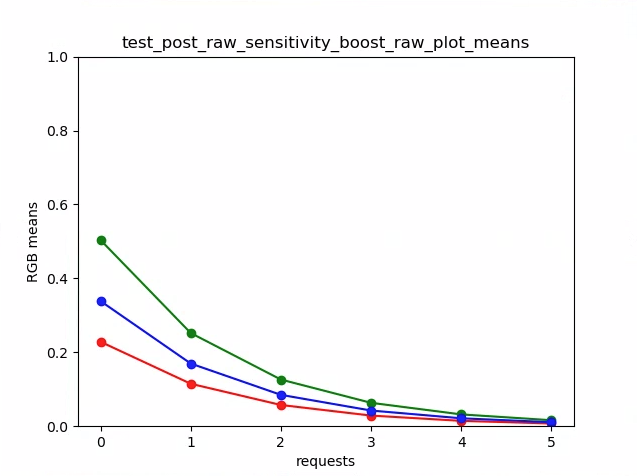

जांच_post_raw_sensitivity_boost

RAW सेंसिटिविटी बूस्ट के बाद जांच की जाती है. यह अलग-अलग संवेदनशीलता वाली RAW और YUV इमेज के सेट को कैप्चर करता है. साथ ही, RAW सेंसिटिविटी बूस्ट के कॉम्बिनेशन को पोस्ट करता है और यह जांच करता है कि आउटपुट पिक्सल का मतलब, अनुरोध की सेटिंग से मेल खाता है या नहीं.

जांचे गए एपीआई:

पास: RAW इमेज की रोशनी, बूस्ट के हिसाब से गहरे हो जाती है और YUV इमेज की चमक एक जैसी रहती है

test_post_raw_sensitivity_boost_raw_s=3583_boost=0100


test_post_raw_sensitivity_boost_raw_s=1792_boost=0200


test_post_raw_sensitivity_boost_raw_s=0896_boost=0400


test_post_raw_sensitivity_boost_raw_s=0448_boost=0800


test_post_raw_sensitivity_boost_raw_s=0224_boost=1600


test_post_raw_sensitivity_boost_raw_s=0112_boost=3199


test_post_raw_sensitivity_boost_raw_plot_means


test_post_raw_sensitivity_boost_yuv_s=0112_boost=3199


test_post_raw_sensitivity_boost_yuv_s=0448_boost=0800


test_post_raw_sensitivity_boost_yuv_s=0896_boost=0400


test_post_raw_sensitivity_boost_yuv_s=1792_boost=0200


test_post_raw_sensitivity_boost_yuv_s=3585_boost=0100


test_post_raw_sensitivity_boost_yuv_plot_means


जांच_रॉ_बर्स्ट_संवेदनशीलता

रॉ इमेज के सेट को कैप्चर करता है और शोर को मापता है. एक बर्स्ट में, सिर्फ़ रॉ कॉन्टेंट कैप्चर करता है.

जांचे गए एपीआई:

पास: पिछले शॉट की तुलना में, हर शॉट में ज़्यादा शोर होता है. ऐसा इसलिए होता है, क्योंकि इससे फ़ायदा बढ़ता जा रहा है.

केंद्र आंकड़े ग्रिड सेल के वैरियंस का इस्तेमाल करता है.

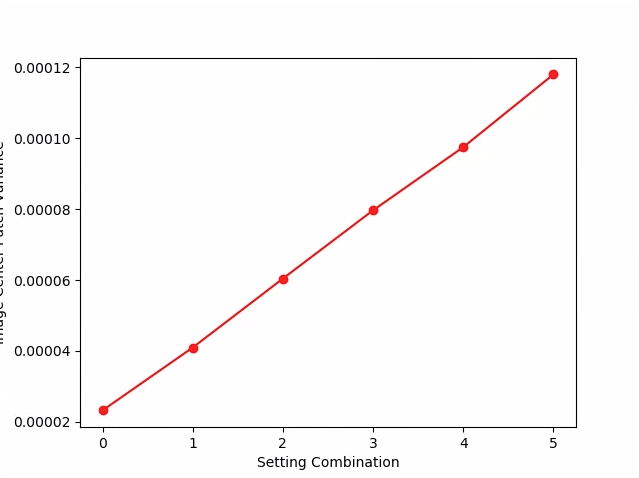

जांच_रॉ_बर्स्ट_संवेदनशीलता_वैरियंस


जांच_raw_exposure

यह रॉ इमेज के एक सेट को कैप्चर करता है और एक्सपोज़र के समय को बढ़ाता है. साथ ही, पिक्सल वैल्यू को मापता है.

जांचे गए एपीआई:

पास: आईएसओ (बढ़ाने) को बढ़ाने से पिक्सल, रोशनी के प्रति ज़्यादा संवेदनशील हो जाते हैं, इसलिए प्लॉट बाईं ओर चला जाता है.

परीक्षण_raw_exposure_s=55


(100 1 मि॰से॰ है, 101 10 मि॰से॰ है, 10+1 0.1 मि॰से॰ है)

test_raw_exposure_s=132


परीक्षण_raw_exposure_s=209


test_raw_exposure_s=286


test_raw_exposure_s=363


परीक्षण_raw_exposure_s=440


टेस्ट_raw_संवेदनशीलता

इससे संवेदनशील इमेज के सेट रॉ इमेज को कैप्चर किया जाता है. साथ ही, इमेज के बीच वाले 10% हिस्से में मौजूद नॉइज़ (वैरियंस) को मापा जाता है. यह जांच करता है कि हर शॉट में पिछले शॉट की तुलना में ज़्यादा शोर है.

जांचे गए एपीआई:

पास: हर शॉट के साथ फ़र्क़ बढ़ता है.

जांच_raw_संवेदनशीलता_वैरियंस


परीक्षण_रीप्रोसेस_शोर_रीडक्टन

यह जांच करता है कि android.noiseReduction.mode को फिर से प्रोसेस करने वाले अनुरोधों पर लागू किया गया है. यह सुविधा, दोबारा प्रोसेस की गई इमेज को कैमरे में कम रोशनी के साथ कैप्चर करती है. यह पक्का करने के लिए कि कैप्चर की गई इमेज में शोर है, हाई ऐनालॉग गेन का इस्तेमाल किया जाता है. एनआर के लिए, फिर से प्रोसेस की गई तीन इमेज को कैप्चर करता है. जैसे, "तेज़", और "अच्छी क्वालिटी". कम गेन और एनआर वाली, फिर से प्रोसेस की गई इमेज को कैप्चर करता है. साथ ही, इसके अंतर का इस्तेमाल बेसलाइन के तौर पर करता है.

जांचे गए एपीआई:

पास: तेज़ >= बंद, HQ >= तेज़, HQ >> बंद

सामान्य SNR बनाम NR_ मोड प्लॉट

सामान्य SNR बनाम NR_ मोड प्लॉट

test_tonemap_ सीक्वेंस

अलग-अलग टोनमैप कर्व के साथ शॉट के क्रम की जांच करता है. लीनियर टोनमैप के साथ तीन मैन्युअल शॉट कैप्चर करता है. डिफ़ॉल्ट टोनमैप से तीन मैन्युअल शॉट कैप्चर करता है. लगातार आने वाले हर फ़्रेम पेयर के बीच के डेल्टा की गिनती करता है.

जांचे गए एपीआई:

पास: इसमें तीन एक जैसे फ़्रेम होते हैं. इसके बाद, एक जैसे तीन फ़्रेम का दूसरा सेट होता है.

test_tonemap_seq_i=0


Test_tonemap_seq_i=1


test_tonemap_seq_i=2


test_tonemap_seq_i=3


test_tonemap_seq_i=4


test_tonemap_Sequence_i=5


test_yav_jpeg_सभी

इस बात की जांच करता है कि इमेज कैप्चर करने के लिए, सभी साइज़ और फ़ॉर्मैट रिपोर्ट किए गए हैं. लीनियर टोनमैप के साथ, मैन्युअल अनुरोध का इस्तेमाल करता है, ताकि image_processing_utils मॉड्यूल से बदलने पर YUV और JPEG एक जैसे दिखें. इमेज डिफ़ॉल्ट रूप से सेव नहीं होती हैं, लेकिन debug_mode को चालू करके सेव किया जा सकता है.

जांचे गए एपीआई:

पास: सभी इमेज सेंटर में ज़्यादा से ज़्यादा आरएमएस (सिग्नल की रूट-मीन-स्क्वेयर वैल्यू) आरजीबी इमेज में फ़र्क़ होता है, जिसमें 3% सबसे ज़्यादा रिज़ॉल्यूशन वाली YUV इमेज होती है.

test_yav_jpeg_सभी


जांच_yuv_plus_dng

यह जांच करता है कि इमेज कैप्चर करने के लिए, रिपोर्ट किए गए साइज़ और फ़ॉर्मैट काम करते हैं या नहीं.

जांचे गए एपीआई:

पास: जांच पूरी होती है और अनुरोध की गई इमेज दिखाती है.

जांच_yuv_plus_dng


जांच_yuv_plus_jpeg

YUV और JPEG, दोनों आउटपुट के तौर पर एक फ़्रेम कैप्चर करने वाले टेस्ट. लीनियर टोनमैप के साथ, मैन्युअल अनुरोध का इस्तेमाल करता है, ताकि image_processing_utils मॉड्यूल से बदलने पर YUV और JPEG एक जैसे दिखें.

जांचे गए एपीआई:

पास: YUV और JPEG इमेज एक जैसी हैं और उनके आरएमएस (सिग्नल की रूट-मीन-स्क्वेयर वैल्यू) में 1% से कम अंतर है.

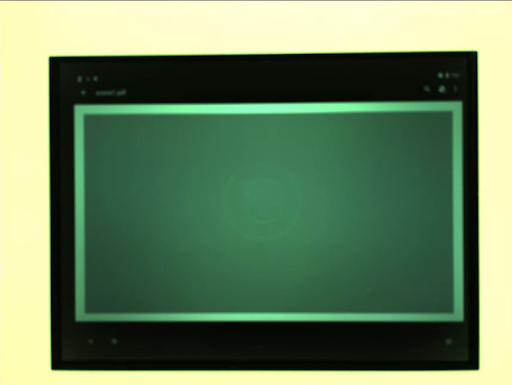

test_yuv_plus_jpg_jpg.jpg test_ytv_plus_jpeg_yuv.jpg
test_yuv_plus_jpg_jpg.jpg test_ytv_plus_jpeg_yuv.jpg

टेस्ट_युव_प्लस_रॉ

एक फ़्रेम को कैप्चर करने की जांच, अगर RAW/RAW10/RAW12 और YUV आउटपुट दोनों फ़ॉर्मैट में काम करती हो. लीनियर टोनमैप के साथ मैन्युअल अनुरोध का इस्तेमाल करता है, इसलिए रॉ और YUV एक जैसा होना चाहिए. आरजीबी में बदली गई इमेज की सेंटर 10% आरजीबी वैल्यू की तुलना करता है. लॉगandroid.shading.mode.

जांचे गए एपीआई:

पास: YUV और रॉ इमेज एक जैसी होती हैं और उनके आरएमएस (सिग्नल की रूट-मीन-स्क्वेयर वैल्यू) में 3.5% से कम अंतर होता है.

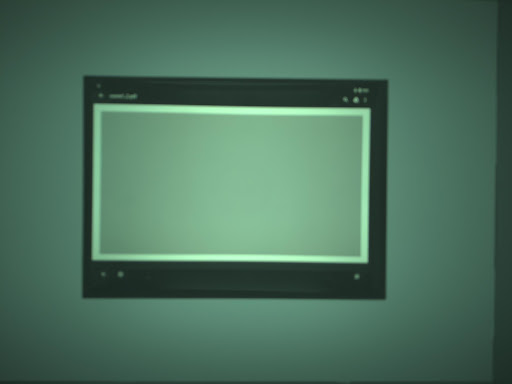

test_yev_plus_raw_shading=1_raw.jpg test_yiv_plus_raw_shading=1_yuv.jpg
test_yev_plus_raw_shading=1_raw.jpg test_yiv_plus_raw_shading=1_yuv.jpg

सीन2_ए

सीन2_a में तीन चेहरे हैं, जिनमें स्लेटी रंग का बैकग्राउंड और सामान्य कपड़े पहने हुए हैं. चेहरों के लिए अलग-अलग रंगों को चुना जाता है. चेहरे की पहचान करने वाली सुविधा के बेहतर तरीके से काम करने के लिए, चार्ट में स्क्रीन की दिशा सही होनी चाहिए.

सीन2_ए

सीन2_ए

अपने-आप होने वाली जांच (टेस्ट_ऑटो_फ़्लैश)

ऐसे टेस्ट जो अंधेरे सीन में ऑटो-फ़्लैश ट्रिगर होते हैं. यह पुष्टि करके कि ऑटो-फ़्लैश ट्रिगर होता है कि टाइल इमेज के बीच में एक बड़ा ग्रेडिएंट है या नहीं. ऑटो-फ़्लैश ट्रिगर करने के लिए, टेस्ट रिग में टैबलेट और लाइटों को बंद करना होगा. टेस्ट रिग से टैबलेट को बंद किया जाता है और Arduino कंट्रोलर से लाइटों को अपने-आप बंद किया जा सकता है. सही तरीके से काम करने के लिए सीन का रंग गहरा होना चाहिए. इसलिए, पीछे वाले टैबलेट को सीन वाले टैबलेट से पूरी तरह ढकना चाहिए. साथ ही, फ़ोन के सामने के हिस्से को एपर्चर और DUT फ़ोन से ढका होना चाहिए, ताकि आवारा लाइट को रिग के अंदर जाने से रोका जा सके.

जांचे गए एपीआई:

पास: टाइल इमेज के बीच में एक बड़ा ग्रेडिएंट है, जिसका मतलब है कि ऑटो-फ़्लैश ट्रिगर हुआ है.

टेस्ट_ऑटोफ़्रेमिंग

कैमरे के डिवाइस के ऑटोफ़्रेमिंग के व्यवहार की जांच करता है. बहुत बड़ा ज़ूम करता है, ताकि सीन का कोई भी चेहरा न दिखे. यह CaptureRequest में AUTOFRAMING को True पर सेट करके, ऑटोफ़्रेमिंग मोड को चालू करता है. साथ ही, पुष्टि करता है कि ओरिजनल सीन के सभी चेहरों का पता तब लगाया जा सकता है या नहीं जब CaptureResult में AUTOFRAMING_STATE को AUTOFRAMING_STATE_CONVERGED पर सेट किया गया हो.

जांचे गए एपीआई:

पास: तीनों चेहरों की पहचान की जाती है.

परीक्षण_display_p3

टेस्ट ColorSpaceProfiles एपीआई का इस्तेमाल करके, JPEG में Display P3 कैप्चर करने की सुविधा. यह जांच करता है कि कैप्चर किए गए JPEG फ़ॉर्मैट के हेडर में सही ICC प्रोफ़ाइल है. साथ ही, यह भी जांच की जाती है कि इमेज में sRGB के दायरे से बाहर के रंग मौजूद हैं या नहीं.

जांचे गए एपीआई:

पास: JPEG में एक Display P3 ICC प्रोफ़ाइल और sRGB गैम से बाहर के रंग होते हैं.

टेस्ट_इफ़ेक्ट

यह ऐप्लिकेशन, वीडियो में इस्तेमाल किए जा सकने वाले कैमरा इफ़ेक्ट के लिए फ़्रेम कैप्चर करता है. साथ ही, यह देखता है कि वे सही तरीके से जनरेट हुए हैं या नहीं. यह टेस्ट सिर्फ़ OFF और MONO इफ़ेक्ट की जांच करता है. हालांकि, यह उन सभी इफ़ेक्ट के लिए इमेज सेव करता है जिनका इस्तेमाल किया जा सकता है.

जांचे गए एपीआई:

पास: इफ़ेक्ट OFF के साथ सीन इमेज और मोनोक्रोम इमेज को कैप्चर करता है, जिसमें इफ़ेक्ट को MONO पर सेट किया जाता है.

टेस्ट_इफ़ेक्ट_एमओएनओ


test_format_combos

आउटपुट फ़ॉर्मैट के अलग-अलग कॉम्बिनेशन की जांच करता है.

जांचे गए एपीआई:

पास: सभी कॉम्बिनेशन कैप्चर हो गए हैं.

जांच_jpeg_क्वालिटी

कैमरे के JPEG कंप्रेशन क्वालिटी की जांच करता है. JPEG क्वालिटी को android.jpeg.quality से आगे बढ़ाएं और यह पक्का करें कि क्वांटाइज़ेशन टेबल सही तरीके से बदलें.

जांचे गए एपीआई:

पास: क्वालिटी बेहतर होने पर, क्वांटाइज़ेशन मैट्रिक्स कम हो जाता है. (मैट्रिक्स, डिवीज़न फ़ैक्टर दिखाता है.)

जांच_jpeg_क्वालिटी

Pixel 4 के पीछे वाले कैमरे के लूमा/क्रोमा DQT मैट्रिक्स औसत बनाम JPEG क्वालिटी

test_jpeg_क्वालिटी को सही तरीके से सेट अप नहीं किया गया

जांच में पास न होने का उदाहरण

ध्यान दें कि बहुत खराब क्वालिटी वाली इमेज (jpeg.क्वालिटी < 50) के लिए, क्वांटाइज़ेशन मैट्रिक्स में कंप्रेस करने की कोई बढ़ोतरी नहीं होती.

परीक्षण_num_faces

चेहरे की पहचान की जांच करता है.

जांचे गए एपीआई:

पास: तीन चेहरे ढूंढता है.

परीक्षण_num_faces_fd_mode_1


test_preview_min_frame_rate

यह जांच करता है कि गहरे रंग वाले सीन में, झलक का फ़्रेम रेट सही तरीके से कम हुआ है या नहीं. यह टेस्ट सही तरीके से काम करे, इसके लिए टेस्ट रिग की लाइटों को नियंत्रक से या टेस्ट ऑपरेटर को मैन्युअल तरीके से बंद करना होगा.

जांचे गए एपीआई:

पास: झलक में दिखने वाला फ़्रेम रेट, अनुरोध किए गए फ़्रेम रेट की कम से कम सीमा के बराबर है. साथ ही, फ़्रेम के बीच का फ़र्क़, टेस्ट में सेट किए गए कुल टॉलरेंस की वैल्यू से कम है.

test_reprocess_uv_swap

YUV रीप्रोसेसिंग की जांच से U और V हवाई जहाज़ों की अदला-बदली नहीं होती. इसका पता लगाने के लिए, प्रोसेस की गई इमेज और प्रोसेस नहीं किए गए कैप्चर के बीच के कुल अंतर (एसएडी) का हिसाब लगाया जाता है. अगर फिर से प्रोसेस किए गए कैप्चर के आउटपुट U और V प्लेन को बदलने पर SAD बढ़ जाता है, तो आउटपुट के लिए सही U और V प्लेन मान लिए जाते हैं.

जांचे गए एपीआई:

पास: U और V प्लेन की अदला-बदली नहीं की जाती.

test_reprocess_uv_swap


सीन2_बी

परीक्षण_num_faces

अलग-अलग तरह के चेहरे की पहचान करके, चेहरे की पहचान की जांच की जाती है.

जांचे गए एपीआई:

पास: इसमें तीन चेहरे मिलते हैं.

परीक्षण_num_faces_fd_mode_1


test_yuv_jpeg_capture_sameness

इससे दो इमेज कैप्चर करने के लिए, सबसे बड़े सामान्य YUV और JPEG फ़ॉर्मैट का इस्तेमाल किया जाता है. इनका आसपेक्ट रेशियो (लंबाई-चौड़ाई का अनुपात) और सबसे बड़ा JPEG फ़ॉर्मैट, जिनका रिज़ॉल्यूशन 1920x1440 से ज़्यादा नहीं हो. इससे jpeg.quality को 100 पर सेट किया जाता है और ड्यूअल सरफ़ेस अनुरोध को कैप्चर किया जाता है. दोनों इमेज को RGB अरे में कन्वर्ट करता है और दो इमेज के बीच 3D रूट मीन स्क्वेयर (RMS) के अंतर का हिसाब लगाता है.

जांचे गए एपीआई:

पास: YUV और JPEG इमेज एक जैसी हैं और उनके आरएमएस (सिग्नल की रूट-मीन-स्क्वेयर वैल्यू) में 1% से कम अंतर है.

सीन2_सी

परीक्षण_num_faces

अलग-अलग तरह के चेहरे की पहचान करके, चेहरे की पहचान की जांच की जाती है.

जांचे गए एपीआई:

पास: इसमें तीन चेहरे मिलते हैं.

परीक्षण_num_faces_fd_mode_1


test_jpeg_capture_perf_class

CDD के सेक्शन 2.2.7.2 कैमरा में बताई गई एस परफ़ॉर्मेंस क्लास के लिए, JPEG कैप्चर इंतज़ार के समय की जांच करता है.

पास: कैमरा2 JPEG कैप्चर लेटेंसी < 1080 पिक्सल रिज़ॉल्यूशन के लिए 1,000 मि॰से॰ से ज़्यादा होना ज़रूरी है. यह क्वालिटी, दोनों मुख्य कैमरों के लिए सीटीएस कैमरा परफ़ॉर्मेंसटेस्ट के हिसाब से मापी जाती है.

test_camera_launch_perf_class

CDD में बताए गए सेक्शन 2.2.7.2 कैमरा के मुताबिक, एस परफ़ॉर्मेंस क्लास के लिए कैमरा लॉन्च होने में लगने वाले समय की जांच करता है.

पास: Camera2 के चालू होने में लगने वाला समय (पहले झलक दिखाने वाले फ़्रेम के लिए, कैमरा खुला होना चाहिए) होना ज़रूरी है. यह दोनों मुख्य कैमरों के लिए, सीटीएस कैमरा परफ़ॉर्मेंसटेस्ट के हिसाब से 600 मि॰से॰ से कम होनी चाहिए.

सीन2_दिन

परीक्षण_num_faces

अलग-अलग तरह के चेहरे की पहचान करके, चेहरे की पहचान की जांच की जाती है.

जांचे गए एपीआई:

पास: इसमें तीन चेहरे मिलते हैं.

सीन2_e

जांच_कंटिन्युअस_पिक्चर

कैप्चर करने के अनुरोध की पहली सेटिंग में 50 वीजीए रिज़ॉल्यूशन फ़्रेम कैप्चर किए गए android.control.afMode = 4 (CONTINUOUS_PICTURE).

जांचे गए एपीआई:

पास: 3A सिस्टम, 50 फ़्रेम वाला कैप्चर खत्म होने तक सेटल हो जाता है.

परीक्षण_num_faces

अलग-अलग तरह के चेहरे की पहचान करके, चेहरे की पहचान की जांच की जाती है.

जांचे गए एपीआई:

पास: इसमें तीन चेहरे मिलते हैं.

सीन2_f

सीन2_f में तीन चेहरे हैं, जिनमें सफ़ेद बैकग्राउंड और सफ़ेद कपड़े हैं. चेहरों के लिए अलग-अलग तरह की त्वचा का रंग और बैकग्राउंड हाई कंट्रास्ट होता है.


सीन2_f

परीक्षण_num_faces

अलग-अलग तरह के चेहरे की पहचान करके, चेहरे की पहचान की जांच की जाती है.

जांचे गए एपीआई:

पास: इसमें तीन चेहरे मिलते हैं.

परीक्षण_num_faces_fd_mode_1


सीन3

सीन3, ISO12233 चार्ट का इस्तेमाल करता है. ज़्यादातर टेस्ट, सीन में चार्ट ढूंढने के लिए, चार्ट इकट्ठा करने वाले तरीके का इस्तेमाल करते हैं. इस वजह से, सेव की गई ज़्यादातर इमेज के बॉर्डर 1, 2 या 4 की इमेज की तरह नहीं होते, बल्कि सिर्फ़ चार्ट होते हैं. चार्ट खोजने की सुविधा के बेहतर तरीके से काम करने के लिए, चार्ट का ओरिएंटेशन सही होना चाहिए.

जांच_3a_निरंतरता

3A स्थिरता की जांच करना.

जांचे गए एपीआई:

पास: 3A को एक्सपोज़र, गेन, awb (ऑटो व्हाइट बैलेंस), और fd (फ़ोकस डिस्टेंस) के हिसाब से तीन बार देखा जा सकता है.

Test_ Edge_enhancement

जांच करता है कि android.edge.mode पैरामीटर सही तरीके से लागू किया गया है या नहीं. यह हर किनारे वाले मोड के लिए, प्रोसेस न करने वाली इमेज को कैप्चर करता है. साथ ही, आउटपुट इमेज और कैप्चर किए गए नतीजे के मेटाडेटा की शार्पनेस दिखाता है. दिए गए एज मोड, संवेदनशीलता, एक्सपोज़र टाइम, फ़ोकस की दूरी, और आउटपुट सर्फ़ेस पैरामीटर के साथ कैप्चर करने के अनुरोध को प्रोसेस करता है.

पास: OFF मोड (0) की तुलना में HQ मोड (2) बेहतर. FAST मोड (1) OFF मोड से बेहतर है. HQ मोड ज़्यादा तेज़ या FAST मोड के बराबर है.

जांचे गए एपीआई:

कैमरे के ऐसे पैरामीटर जिन पर असर पड़ा है:

  • EDGE_MODE

test_लेज_enhancement_ Edge=0

test_लेज_enhancement_ Edge=0.jpg

Test_लेज_enhancement_ Edge=1

test_ Edge_enhancement_ Edge=1.jpg (तेज़ मोड)

test_लेज_enhancement_ Edge=2

test_dge_enhancement_ Edge=2.jpg (अच्छी क्वालिटी वाला मोड)

जांच_फ़्लिप_मिरर

जांच करता है कि इमेज CDD सेक्शन 7.5.2 फ़्रंट-फ़ेसिंग कैमरा [C-1-5] के मुताबिक सही से डाली गई है या नहीं.

केंद्र के पास मौजूद डायमंड वाली सुविधा से, मिरर की गई, फ़्लिप की गई या घुमाई गई इमेज की पहचान की जा सकती है.

पास: इमेज को पलटा नहीं गया है, उसका डुप्लीकेट वर्शन भी नहीं बनाया गया है, और न ही उसे घुमाया गया है.

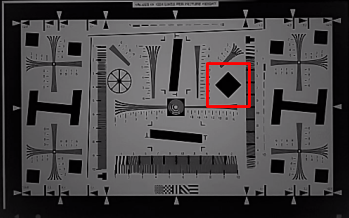

जांच_Flip_mirror_scene_patch


टेस्ट_लैंडस्केप_तो_पोर्ट्रैट

जांच करता है कि लैंडस्केप से पोर्ट्रेट तक की सुविधा, लैंडस्केप-ओरिएंटेड सेंसर के लिए सही तरीके से काम करती है या नहीं.

जांचे गए एपीआई:

पास: टेस्ट, अनुमानित रोटेशन वाले चार्ट का पता लगा सकता है (लैंडस्केप में बदलने के लिए लैंडस्केप मोड बंद होने पर 0 डिग्री, चालू होने पर 90 डिग्री).

टेस्ट_लैंडस्केप_तो_पोर्ट्रैट


जांच_Lens_movement_Reporting

जांच करता है कि लेंस मूवमेंट फ़्लैग को ठीक से रिपोर्ट किया गया है या नहीं. सबसे सही फ़ोकस दूरी पर पहले 12 फ़्रेम (जैसा कि 3A से पता चलता है) और कम से कम फ़ोकस दूरी पर आखिरी 12 फ़्रेम के साथ, 24 इमेज के बर्स्ट कैप्चर करता है. फ़्रेम 12 के आस-पास, लेंस मूव करता है जिससे शार्पनेस कम हो जाती है. लेंस के आखिरी पोज़िशन पर जाने पर, शार्पनेस धीरे-धीरे स्थिर हो जाती है. लेंस मूवमेंट फ़्लैग को सभी फ़्रेम में लागू किया जाना चाहिए. पहले कुछ फ़्रेम में पैनानेस से लेकर बारीकियों तक का पता चलता है. साथ ही, लेंस के लिए एक सामान्य दूरी पर फ़ोकस होना चाहिए. यह अहम नहीं है कि लेंस के मूवमेंट का सटीक फ़्रेम कैसा हो: जांच करने पर यह पता चलता है कि लेंस के मूव होने पर मूवमेंट फ़्लैग को प्राथमिकता दी जाती है.

जांचे गए एपीआई:

पास: फ़्रेम में लेंस मूवमेंट फ़्लैग True है, लेकिन शार्पनेस में बदलाव होता है.

समस्या ठीक न होने के तरीके:

  • lens_moving: True test_log.DEBUG में (android.hardware.camera2.CaptureResult#LENS_STATE = 1) का इस्तेमाल सिर्फ़ उन फ़्रेम में किया जाता है जिनमें गहरापन नहीं बदलता.
  • test_log.DEBUG में lens_moving: False (android.hardware.camera2.CaptureResult#LENS_STATE = 0) वाले फ़्रेम में, सबसे ज़्यादा फ़ोकल दूरी वाले पहले कुछ फ़्रेम या कम से कम फ़ोकस दूरी पर, आखिरी कुछ फ़्रेम की तुलना में, गहरे हिस्सों का अंतर होता है.

test_reprocess_ Edge_enhancement

इससे यह जांच की जाती है कि किनारे को बेहतर बनाने की प्रोसेस के लिए इस्तेमाल किए जा सकने वाले तरीके ठीक से काम कर रहे हैं या नहीं. दिए गए रीप्रोसेस एज मोड के साथ कैप्चर अनुरोध को प्रोसेस करता है और रीप्रोसेस एज मोड को बंद करके कैप्चर करने के लिए अलग-अलग मोड की तुलना करता है.

जांचे गए एपीआई:

पास: अलग-अलग किनारे वाले मोड के लिए, शार्पनेस सही है. HQ (मोड 2), OFF (मोड 0) से बेहतर है. साथ ही, अलग-अलग मोड के बीच सुधार एक जैसा है.

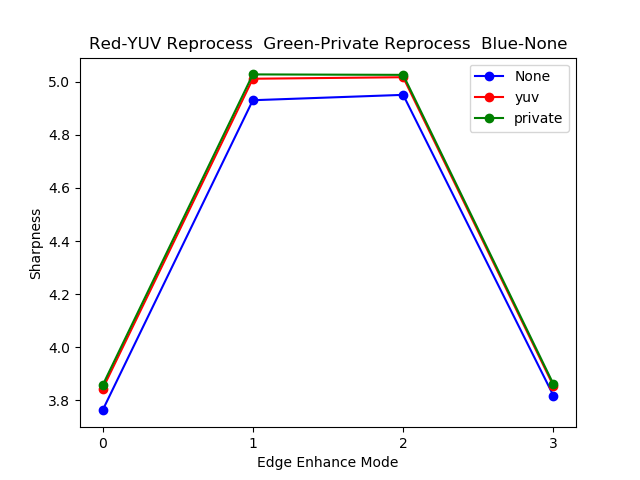

test_reprocess_ Edge_enhancement_plot

Test_reprocess_ Edge_enhancement_plot.png

सीन4

सीन 4 में, स्क्वेयर के अंदर सफ़ेद बैकग्राउंड पर काला सर्कल है.

सीन4

सीन4

परीक्षण_aspect_ratio_and_ शोप

यह जांच करता है कि इमेज पाइपलाइन में इमेज खराब हो गई हैं या अचानक से कट गई हैं या नहीं. सभी फ़ॉर्मैट में सर्कल की तस्वीरें लेता है. यह पुष्टि करता है कि वृत्त बिगड़ा हुआ नहीं है, वृत्त इमेज के बीच से नहीं चलता है और वृत्त अलग-अलग आसपेक्ट रेशियो या रिज़ॉल्यूशन में गलत तरीके से आकार नहीं बदलता है.

जांचे गए एपीआई:

पास: इमेज को फैलाकर नहीं रखा जाता. इमेज के बीच में 3% से ज़्यादा का अंतर नहीं होता. साथ ही, ज़्यादा से ज़्यादा एफ़ओवी (फ़ील्ड ऑफ़ व्यू) को सुरक्षित रखा जाता है.

समस्या ठीक न होने के तरीके:

  • कैमरा, कैप्चर किए गए सीन के बीच में टैबलेट पर दिख रहे सर्कल के साथ अलाइन नहीं है.
  • प्रोसेस की गई पाइपलाइन से, कैप्चर की गई इमेज का सर्कल डिस्टॉर्शन है.
  • कम रिज़ॉल्यूशन वाली इमेज को इमेज पाइपलाइन में दो बार क्रॉप किया जाता है. इससे ज़्यादा और लो रिज़ॉल्यूशन वाली इमेज के बीच अलग-अलग एफ़ओवी बनाया जाता है.
  • कैप्चर की गई इमेज के सर्कल को बहुत ज़्यादा आसपेक्ट रेशियो (लंबाई-चौड़ाई का अनुपात) कैप्चर करने के अनुरोध की वजह से काट दिया गया है, ताकि इमेज की ऊंचाई या चौड़ाई कम हो जाए.
  • कैप्चर की गई इमेज में मौजूद सर्कल के बीच में एक परछाई दिखती है और वह पूरी तरह भरी नहीं दिखती.

जांच_multi_camera_alignment

यह सुविधा कई कैमरों वाले सिस्टम के लिए, कैमरे की पोज़िशनिंग से जुड़े कैमरा कैलिब्रेशन पैरामीटर की जांच करती है. कई कैमरों वाले फ़िज़िकल सब-कैमरे का इस्तेमाल करके, किसी एक कैमरे से फ़ोटो ली जा सकती है. सर्कल के केंद्र का पता लगाता है. सर्कल सेंटर को दुनिया के सामने प्रोजेक्ट करता है और हर कैमरे के निर्देशांकों को दिखाता है. दुनिया के निर्देशांकों में मौजूद कैमरों के सर्कल सेंटर के बीच के अंतर की तुलना करता है. दुनिया को फिर से प्रोजेक्ट करके, पिक्सल कोऑर्डिनेट पर सेट किया जाता है और ओरिजनल से तुलना की जाती है और यह देखा जाता है कि इस बात की जांच कितनी मान्य है कि वह मान्य है या नहीं. कैमरे की फ़ोकल लम्बाई अलग-अलग है या नहीं, यह पता लगाने के लिए सर्कल के साइज़ की तुलना करता है.

जांचे गए एपीआई:

पास: कैमरा कैलिब्रेशन डेटा और फ़ोकल लंबाई का इस्तेमाल करके कैप्चर की गई इमेज के मुकाबले, सर्कल सेंटर और साइज़, अनुमानित इमेज में उम्मीद के मुताबिक होते हैं.

समस्या ठीक न होने के तरीके:

test_preview_aspect_ratio_and_ शोप

स्टिल कैप्चर के लिए test_aspect_ratio_and_ शोप टेस्ट की तरह ही, यह टेस्ट काम करने वाले झलक फ़ॉर्मैट की जांच करता है ताकि यह पक्का किया जा सके कि झलक दिखाने वाले फ़्रेम सही तरीके से खींचे या काटे न जाएं. यह पुष्टि करता है कि सर्कल का आसपेक्ट रेशियो (लंबाई-चौड़ाई का अनुपात) नहीं बदलता है, काटी गई इमेज सर्कल को फ़्रेम के बीच में रखती हैं. साथ ही, एक ही फ़ॉर्मैट या अलग-अलग रिज़ॉल्यूशन (फ़ील्ड ऑफ़ व्यू चेक) के लिए सर्कल का साइज़ नहीं बदलता.

जांचे गए एपीआई:

पास: इमेज को फैलाकर नहीं रखा जाता. इमेज के बीच में 3% से ज़्यादा का अंतर नहीं होता. साथ ही, ज़्यादा से ज़्यादा एफ़ओवी (फ़ील्ड ऑफ़ व्यू) को सुरक्षित रखा जाता है.

जांच_preview_stabilization_fov

यह पक्का करने के लिए कि एफ़ओवी को सही तरीके से काटा गया है, झलक के सही साइज़ की जांच करता है. इस टेस्ट में दो वीडियो कैप्चर किए गए हैं. पहला, प्रीव्यू स्टेबलाइज़ेशन ON वाला और दूसरा OFFवीडियो स्टेबलाइज़ेशन के साथ. हर वीडियो से एक प्रतिनिधि फ़्रेम चुना जाता है और उसका विश्लेषण किया जाता है, ताकि यह पक्का किया जा सके कि दोनों वीडियो में एफ़ओवी के बदलाव निर्देशों के मुताबिक हों.

जांचे गए एपीआई:

पास: सर्कल का आसपेक्ट रेशियो (लंबाई-चौड़ाई का अनुपात) स्थिर रहता है, सर्कल के बीच की जगह स्थिर रहती है, और सर्कल का साइज़ 20% से ज़्यादा नहीं बदलता.

test_video_aspect_ratio_and_ शोप

स्क्वेयर के अंदर, सभी वीडियो फ़ॉर्मैट के ऊपर सर्कल के वीडियो लेता है. मुख्य फ़्रेम निकालता है और यह पुष्टि करता है कि सर्कल का आसपेक्ट रेशियो (लंबाई-चौड़ाई का अनुपात) नहीं बदलता है, काटी गई इमेज सर्कल को बीच में रखती हैं, और सर्कल का साइज़ लगातार फ़ॉर्मैट या अलग रिज़ॉल्यूशन (फ़ील्ड ऑफ़ व्यू चेक) के लिए नहीं बदलता.

जांचे गए एपीआई:

पास: वीडियो फ़्रेम को बढ़ाया नहीं जाता, फ़्रेम के बीच में 3% से ज़्यादा का अंतर नहीं होता. साथ ही, ज़्यादा से ज़्यादा एफ़ओवी (फ़ील्ड ऑफ़ व्यू) को सेव रखा जाता है.

सीन5

सीन5 को एक समान रोशनी वाले ग्रे सीन की ज़रूरत है. ऐसा करने के लिए कैमरे के लेंस के ऊपर एक डिफ़्यूज़र दिया जाता है. हमारा सुझाव है कि आप यह डिफ़्यूज़र इस्तेमाल करें: www.edmundoptics.com/optics/window-diffusers/optical-diffusers/opal-diffusing-glass/46168.

सीन तैयार करने के लिए, कैमरे के सामने एक डिफ़्यूज़र लगाएं और कैमरे को करीब 2,000 lux के लाइटिंग सोर्स पर फ़ोकस करें. सीन5 के लिए कैप्चर की गई इमेज में अलग-अलग लाइटिंग का होना ज़रूरी है. इस इमेज में किसी भी तरह की सुविधा साफ़ तौर पर नहीं दिख रही है. यहां एक सैंपल इमेज दी गई है:

सीन5

सीन 5 कैप्चर करें

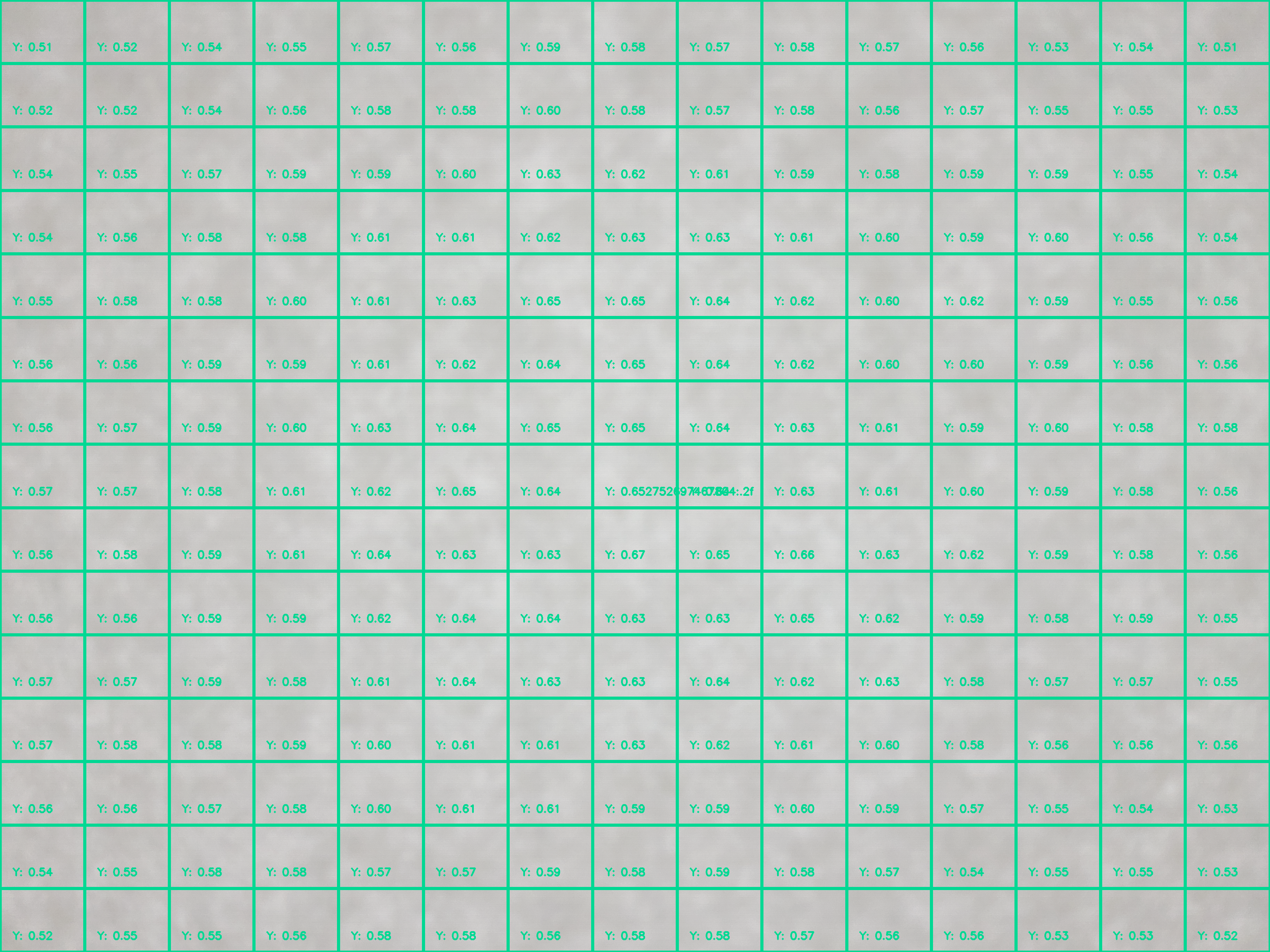

परीक्षण_Lens_shading_and_color_uniformity

जांच करता है कि लेंस शेडिंग में सुधार को सही तरीके से लागू किया गया है या नहीं. साथ ही, एक ही क्रोम सीन के रंग को बराबर तरीके से बांटा गया है. यह टेस्ट ऑटो 3A वाले YUV फ़्रेम पर करता है. लेंस शेडिंग का आकलन y चैनल के आधार पर किया जाता है. यह बताए गए हर सैंपल ब्लॉक के औसत y मान को मापता है. साथ ही, सेंटर y की वैल्यू से तुलना करके पास या फ़ेल होने का पता लगाता है. रंग की एकरूपता की जांच का आकलन, r/g और b/g स्पेस में किया जाता है.

जांचे गए एपीआई:

पास: इमेज के तय दायरे में, टेस्ट में पास होने के लिए r/g और b/g वैल्यू का वैरियंस 20% से कम होना चाहिए.

सीन6

सीन6, छोटे सर्कल का एक ग्रिड होता है. इसके एक कोने में स्क्वेयर होता है, जो ओरिएंटेशन दिखाता है. बड़ी रेंज पर ज़ूम फ़ंक्शन की जांच करने के लिए, छोटे सर्कल की ज़रूरत होती है.

सीन6

सीन6

test_in_sensor_zoom

यह सुविधा, कैमरे की इन-सेंसर ज़ूम सुविधा के काम करने के तरीके की जांच करती है. इससे, क्रॉप की गई RAW इमेज जनरेट होती हैं.

स्ट्रीम के इस्तेमाल का उदाहरण CROPPED_RAW पर सेट करने पर, टेस्ट में ज़ूम रेंज पर दो कैप्चर की जाती हैं. जैसे, फ़ुल फ़ील्ड ऑफ़ व्यू (एफ़ओवी) RAW इमेज और क्रॉप की गई RAW इमेज. यह टेस्ट, इमेज को आरजीबी अरे में बदल देता है और फ़ुल साइज़ में काटी गई RAW इमेज को SCALER_RAW_CROP_REGION के बताए गए साइज़ में बदल देता है. साथ ही, 3D रूट मीन स्क्वेयर (आरएमएस) के बीच के अंतर का हिसाब लगाता है.

जांचे गए एपीआई:

पास: डाउनस्केल की गई काटी गई RAW इमेज और पूरी एफ़ओवी RAW इमेज के बीच 3D रूट मीन स्क्वेयर (आरएमएस) का अंतर 1% से कम है.

जांच_ज़ूम

कैमरे के ज़ूम करने के तरीके की जांच करता है. इससे, ज़ूम रेंज से जुड़ी फ़ोटो ली जाती हैं. साथ ही, यह जांच की जाती है कि कैमरे के ज़ूम इन होने पर वृत्त बड़े होते हैं या नहीं.

जांचे गए एपीआई:

पास: कैप्चर किए गए सर्कल का साइज़, अनुरोध किए गए ज़ूम रेशियो की तुलना में सटीक है. इससे यह पक्का किया जा सकता है कि कैमरा सही तरीके से ज़ूम कर रहा है.

जांच_ज़ूम

केंद्र के सबसे पास के वृत्त की बनावट खोजने के लिए test_zoom.

test_low_latency_zoom

इसकी मदद से, यह जांच की जाती है कि ज़ूम करने के इंतज़ार का समय कम हुआ है या नहीं. android.control.settingsOverride = 1 (SETTINGS_OVERRIDE_ZOOM) की मदद से, ज़ूम रेंज को कैप्चर करता है. साथ ही, यह जांच करता है कि आउटपुट इमेज में मौजूद सर्कल, कैप्चर किए गए मेटाडेटा के ज़ूम रेशियो से मेल खाते हैं या नहीं.

जांचे गए एपीआई:

पास: कैप्चर किए गए सर्कल का साइज़, ज़ूम रेशियो नतीजे के मेटाडेटा के मुकाबले सटीक है.

test_preview_video_zoom_match

टेस्ट करता है कि रिकॉर्ड और ज़ूम करते समय, वीडियो की झलक और वीडियो आउटपुट, दोनों एक ही आउटपुट को दिखाते और रिकॉर्ड करते हैं. अलग-अलग ज़ूम अनुपात पर केंद्र के निकटतम वृत्त के आकार की गणना करता है और जांचता है कि वृत्त का आकार ज़ूम अनुपात बढ़ने पर बढ़ता है या नहीं.

जांचे गए एपीआई:

पास: वीडियो और झलक में अनुरोध किए गए ज़ूम अनुपात के हिसाब से, कैप्चर किए गए सर्कल का साइज़, सटीक है.









सीन_एक्सटेंशन

scene_extensions की जांच, कैमरा एक्सटेंशन के लिए हैं और इसके लिए Camera ITS in a-Box का इस्तेमाल करना ज़रूरी है. ऐसा इसलिए, क्योंकि इसके लिए टेस्ट एनवायरमेंट का सटीक कंट्रोल होना ज़रूरी है.

सीन_एचडीआर

scene_hdr सीन में बाईं ओर एक पोर्ट्रेट और दाईं ओर एक कम कंट्रास्ट क्यूआर कोड है.

सीन_एचडीआर

सीन_एचडीआर

test_hdr_extension

एचडीआर एक्सटेंशन की जांच करता है. एक्सटेंशन चालू होने पर और उसके बिना भी कैप्चर करता है. साथ ही, जांच करता है कि इस एक्सटेंशन से क्यूआर कोड बेहतर तरीके से पहचाना जा सकता है या नहीं.

जांचे गए एपीआई:

पास: एचडीआर एक्सटेंशन, क्यूआर कोड का पता लगाने के लिए ज़रूरी कंट्रास्ट बदलावों की संख्या को कम कर देता है या क्यूआर कोड में ग्रेडिएंट को कम करता है.

सीन_नाइट

scene_night सीन में सफ़ेद रंग का एक वृत्त है, जिसके अंदर चार छोटे गोले हैं. सभी वृत्त काले रंग के बैकग्राउंड के सामने हैं. स्क्रीन की ओरिएंटेशन दिखाने के लिए, सबसे ऊपर दाएं कोने में मौजूद छोटे सर्कल, बाकी सर्कल की तुलना में गहरे रंग का होता है.

सीन_नाइट

सीन_नाइट

test_night_extension

नाइट एक्सटेंशन की जांच करता है. एक्सटेंशन चालू होने पर और उसके बिना, कैप्चर की गई इमेज लेता है. साथ ही, इन चीज़ों की जांच करता है:

  • नाइट एक्सटेंशन की सुविधा चालू होने पर, फ़ोटो और वीडियो रिकॉर्ड करने में ज़्यादा समय लगता है.
  • नाइट एक्सटेंशन के चालू होने पर, कैप्चर की गई फ़ोटो ज़्यादा चमकदार होती है या उसमें बेहतर तरीके से सीन दिखाने वाले आर्टफ़ैक्ट होते हैं.

जांचे गए एपीआई:

पास: नाइट एक्सटेंशन को चालू किए बिना कैप्चर करने की तुलना में, नाइट एक्सटेंशन चालू होने पर कैप्चर करने में कम से कम 0.5 सेकंड ज़्यादा लगते हैं. कैप्चर की गई इमेज की चमक कम से कम 10% होनी चाहिए या सीन में मौजूद स्लेटी बिंदुओं की वैल्यू, आस-पास के सर्कल के बीच में 20 पिक्सल से कम होनी चाहिए.

सेंसर_फ़्यूजन

सेंसर फ़्यूज़न टेस्ट के लिए, चेकरबोर्ड पैटर्न के सामने फ़ोन को खास तरह से मूव करना ज़रूरी होता है. बेहतर नतीजे पाने के लिए, पक्का करें कि टेस्ट चार्ट को फ़्लैट किया गया हो. जो चार्ट पूरे नहीं हैं वे कई टेस्ट के लिए, रोटेशन कैलकुलेशन पर असर डालते हैं. सेंसर फ़्यूज़न बॉक्स की मदद से, sensor_fusion की जांच अपने-आप हो सकती हैं.

चेकरबोर्ड

चेकरबोर्ड की इमेज

test_multi_camera_frame_sync

लॉजिकल कैमरे से कैप्चर किए गए फ़्रेम के टाइमस्टैंप की जांच करने वाले टेस्ट, 10 मि॰से॰ के अंदर होते हैं. टाइमस्टैंप का पता लगाने के लिए, चेकरबोर्ड में स्क्वेयर के ऐंगल का हिसाब लगाया जाता है.

जांचे गए एपीआई:

पास: फ़ोन को घुमाने पर, हर कैमरे से इमेज के बीच का ऐंगल ठीक से नहीं बदलता.

जांच_झलक_स्टेबलाइज़ेशन

ऐसे टेस्ट जिनमें झलक दिखाने वाले वीडियो को स्टेबलाइज़ करने की सुविधा, जाइरोस्कोप की तुलना में कम घूमती है.

जांचे गए एपीआई:

पास: फ़्रेम के ऊपर ज़्यादा से ज़्यादा ऐंगल का रोटेशन, जाइरोस्कोप रोटेशन के 70% से कम होता है.

नीचे स्टेबलाइज़ेशन के साथ और बिना स्टेबलाइज़ेशन वाले वीडियो के सैंपल दिए गए हैं.

  • स्टेबलाइज़ेशन के साथ सैंपल वीडियो

  • बिना स्टेबलाइज़ेशन के सैंपल वीडियो

जांच_सेंसर_फ़्यूज़न

एआर और वीआर ऐप्लिकेशन के लिए, कैमरे और जाइरोस्कोप के बीच टाइमस्टैंप के अंतर की जांच करता है. फ़ोन को चेकरबोर्ड पैटर्न के सामने 90 डिग्री 10 बार घुमाया गया है. मोशन फ़ोटो में करीब दो सेकंड की दोतरफ़ा यात्रा है. जाइरोस्कोप को शामिल न करने या टाइमस्टैंप सोर्स REALTIME पैरामीटर चालू न होने पर, यह टेस्ट स्किप कर दिया जाता है.

test_sensor_fusion टेस्ट कई प्लॉट जनरेट करता है. डीबग करने के लिए दो सबसे अहम प्लॉट ये हैं:

  • test_sensor_fusion_gyro_events: यह जांच के दौरान, फ़ोन के जाइरोस्कोप इवेंट दिखाता है. x और y दिशा में हलचल का मतलब है कि फ़ोन को माउंटिंग प्लेट पर सुरक्षित तरीके से माउंट नहीं किया गया है. इससे टेस्ट पास होने की संभावना कम हो जाती है. प्लॉट में साइकल की संख्या, फ़्रेम सेव करने की लिखने की स्पीड पर निर्भर करती है.


    test_sensor_fusion_gyro_events

  • test_sensor_fusion_plot_rotations: जाइरोस्कोप और कैमरे में रिकॉर्ड हुई गतिविधियों का अलाइनमेंट दिखाता है. इस प्लॉट में कैमरे और जाइरोस्कोप के बीच +/-1 मि॰से॰ की गतिविधि दिखनी चाहिए.


    test_sensor_fusion_plot_rotations

जांचे गए एपीआई:

पास: सीडीडी सेक्शन 7.3.9 हाई फ़िडेलिटी सेंसर [C-2-14] के मुताबिक, कैमरे और जाइरोस्कोप टाइमस्टैंप का ऑफ़सेट 1 मि॰से॰ से कम है.

समस्या ठीक न होने के तरीके:

  • ऑफ़सेट गड़बड़ी: कैमरा-जाइरोस्कोप ऑफ़सेट को +/-1 मि॰से॰ के अंदर सही तरीके से कैलिब्रेट नहीं किया गया है.
  • फ़्रेम ड्रॉप: पाइपलाइन इतनी तेज़ नहीं है कि वह लगातार 200 फ़्रेम कैप्चर कर सके.
  • सॉकेट की गड़बड़ियां: adb, DUT के साथ लंबे समय तक भरोसेमंद तरीके से कनेक्ट नहीं कर सकता, ताकि जांच की जा सके.
  • चार्ट को फ़्लैट माउंट नहीं किया गया है. प्लॉट test_sensor_fusion_plot_rotations में ऐसे फ़्रेम होते हैं जिनमें जाइरोस्कोप और कैमरे के रोटेशन में काफ़ी अंतर होता है. ऐसा इसलिए होता है, क्योंकि कैमरा, चार्ट के उन हिस्सों में घूमता है जो सपाट नहीं हैं.
  • कैमरे को सीधा माउंट नहीं किया गया है. प्लॉट test_sensor_fusion_gyro_events, X और Y समतल में मूवमेंट दिखाता है. ऐसा आम तौर पर, सामने वाले कैमरे के सामने होता है, क्योंकि फ़ोन के पीछे वाले कैमरे में अक्सर उभरी हुई बॉडी होती है. इससे फ़ोन के पिछले हिस्से को माउंटिंग प्लेट पर माउंट करते समय, झुकाव होता है.

जांच_वीडियो_स्टेबलाइज़ेशन

ऐसे टेस्ट जिनमें वीडियो स्टेबलाइज़ किए गए वीडियो, जाइरोस्कोप की तुलना में कम रोटेट होते हैं.

जांचे गए एपीआई:

पास: फ़्रेम के ऊपर ज़्यादा से ज़्यादा ऐंगल का रोटेशन, जाइरोस्कोप रोटेशन के 60% से कम होता है.

नीचे स्टेबलाइज़ेशन के साथ और बिना स्टेबलाइज़ेशन वाले वीडियो के सैंपल दिए गए हैं.

  • स्टेबलाइज़ेशन के साथ सैंपल वीडियो

  • बिना स्टेबलाइज़ेशन के सैंपल वीडियो

टेस्ट_लीड_स्नैपशॉट

जांच करता है कि एलईडी स्नैपशॉट से इमेज के रंग को गहरा या फीका नहीं होता है.

यह टेस्ट, लाइटों को कंट्रोल करने के लिए सेंसर के फ़्यूज़न बॉक्स में एक लाइटिंग कंट्रोलर जोड़ता है. जब लाइटें OFF पर सेट होती हैं, तब टेस्ट के लिए, AUTO_FLASH मोड को ON पर सेट करके कैप्चर किया जाता है. इस कैप्चर के दौरान, टेस्ट एक प्रीकैप्चर क्रम चलाता है जिसमें aePrecapture ट्रिगर START पर सेट होता है और फ़्लैश के साथ कैप्चर करने के लिए कैप्चर इंटेंट को Preview पर सेट करता है.

फ़्लैश की वजह से कैप्चर में एक अलग हॉटस्पॉट होता है, इसलिए टेस्ट सभी कैप्चर के फ़्लैश इमेज के माध्य की गणना करता है और पुष्टि करता है कि मान (68, 102) रेंज के अंदर है या नहीं. यह जांचने के लिए कि इमेज सही संतुलित है या नहीं, टेस्ट R/G और B/G अनुपातों की गणना करता है और पुष्टि करता है कि अनुपात 0.95 और 1.05 के अंदर हैं या नहीं.

जांचे गए एपीआई:

पास: R/G और B/G का रेशियो 0.95 और 1.05 के बीच है. फ़्लैश चित्र का माध्य (68, 102) रेंज के अंदर है.
