Descripción general del ITS de la cámara

El paquete de pruebas de imagen de la cámara (ITS) es un framework para ejecutar pruebas en imágenes producidas por una cámara de Android. El objetivo general de cada prueba en ITS es configurar la cámara de una manera específica, capturar una o más tomas y examinar las tomas para ver si contienen los datos de imagen esperados. Muchas de las pruebas requieren que la cámara apunte a un gráfico de destino específico o que se ilumine con una intensidad específica.

El ITS se encuentra en el arnés de pruebas del verificador del CTS en cts/apps/CameraITS. Los dispositivos deben aprobar las pruebas de ITS correspondientes a las funciones admitidas que anuncia el framework de la cámara para las apps de terceros como un subconjunto del CTS.

Configuración

Para ejecutar las pruebas de ITS, se debe configurar lo siguiente:

Un dispositivo en prueba (DUT)
Una máquina host (por ejemplo, una computadora de escritorio o laptop Linux)
Una escena que fotografía la cámara

Configuración del dispositivo en prueba (DUT)

Para configurar un DUT, sigue estos pasos:

Conecta el DUT a una máquina host a través de USB.
Otorga permisos para que el host acceda al DUT a través de ADB.
Instala la app de CTS Verifier (CtsVerifier.apk) en el dispositivo. Para obtener más información, consulta Cómo usar el verificador del CTS.
```
extract root/out/host/linux-x86/cts-verfier/android-cts-verifier.zip
cd android-cts-verifier
adb install -r -g CtsVerifier.apk
```
Nota: Si instalas la app desde un paquete del Verificador de CTS (android-cts-verifier.zip) en lugar de desde un árbol de fuentes de Android completo, tanto CtsVerifier.apk como el directorio CameraITS/ se pueden encontrar en el nivel superior de la carpeta android-cts-verifier comprimida.
En el DUT, inicia la app de cámara predeterminada y cierra todas las ventanas que aparezcan al iniciarla para evitar interferencias durante la prueba.

Configuración del host

El ITS requiere que la máquina host esté conectada al DUT a través de USB, que pueda usar ADB para el control y la comunicación del dispositivo, y que tenga instalado el software requerido.

Para configurar tu máquina host, asegúrate de que esté instalado el siguiente software.

Herramientas de la plataforma del SDK de Android

Las herramientas de la plataforma del SDK de Android deben estar instaladas y ADB debe estar en la ruta ejecutable de la shell o la terminal que se ejecuta en la máquina host. Para obtener información sobre la versión lanzada públicamente de las herramientas de la plataforma del SDK de Android, consulta las notas de la versión de las herramientas de la plataforma del SDK.

Python

Python debe estar instalado en la máquina host. Te recomendamos que uses una distribución de Python incluida para garantizar la compatibilidad con las versiones compatibles. Para obtener detalles sobre qué versiones de Python y de paquetes instalar para una versión específica, consulta las notas de la versión de ITS de la cámara para la versión correspondiente.

Mobly

Para Android 12 y versiones posteriores, se debe instalar el framework de pruebas de Mobly. Mobly te permite configurar un DUT y una tablet de gráficos en la clase its_base_test. Para instalar el framework de pruebas de Mobly, ejecuta el siguiente comando:

pip install mobly

Configuración del entorno

Para configurar el entorno de pruebas, ejecuta el siguiente comando:

cd CameraITS
source build/envsetup.sh

Este comando verifica la instalación de Python, configura la variable de entorno PYTHONPATH y ejecuta pruebas de unidades en los módulos utils/*.py. Si no se imprimen errores en la terminal, el entorno está listo para ejecutar las pruebas de ITS.

Configuración de la escena

Para configurar las escenas, te recomendamos que uses la configuración de Camera ITS-in-a-box para facilitar la automatización, la confiabilidad y la eficiencia en las pruebas. Los equipos de prueba de ITS en una caja admiten todos los requisitos de iluminación, centrado y cambio de gráficos para ITS. Además, se requiere ITS integrado en la cámara para probar las extensiones de cámara.

Para las pruebas manuales, asegúrate de cumplir con los siguientes requisitos:

El DUT está en un trípode
La cámara del DUT apunta a la escena correcta para cada prueba. (La secuencia de comandos de la prueba de ITS proporciona instrucciones para cambiar la configuración de la escena antes de comenzar las pruebas en una escena nueva).
El DUT está conectado a la máquina host a través de USB.
El DUT no se mueve durante la ejecución de la prueba.
La escena está iluminada con una fuente de luz constante y sin fluctuaciones. (No uses una luz fluorescente, ya que parpadea).

La secuencia de comandos de prueba de ITS muestra un mensaje que le solicita al usuario que cambie la configuración de la escena antes de comenzar las pruebas en una escena nueva.

La orientación del teléfono debe configurarse de modo que la cámara tome imágenes sin rotación. La forma más sencilla de verificar esto es con las escenas de rostros en scene2. La mayoría de los teléfonos tienen el teléfono en orientación horizontal con el teléfono girado en sentido contrario a las agujas del reloj para la cámara posterior y girado en el sentido de las agujas del reloj para la cámara frontal.

Archivos de configuración

Con el framework de Mobly, debes crear un archivo de configuración config.yml para definir el banco de pruebas de Mobly. A continuación, se muestran ejemplos para diferentes casos de uso.

Archivo config.yml de escenas basadas en tablets

El siguiente es un ejemplo de un archivo config.yml para escenas basadas en tablets. En el caso de las pruebas basadas en tablets, la palabra clave TABLET debe estar en el nombre del banco de pruebas. Durante la inicialización, el ejecutor de pruebas de Mobly inicializa los parámetros en el archivo y los pasa a las pruebas individuales.

TestBeds:
  - Name: TEST_BED_TABLET_SCENES
    # Test configuration for scenes[0:4, 6, _change]
    Controllers:
        AndroidDevice:
          - serial: 8A9X0NS5Z
            label: dut
          - serial: 5B16001229
            label: tablet

    TestParams:
      brightness: 192
      chart_distance: 22.0
      debug_mode: "False"  # "True" or "False"; quotes needed
      lighting_cntl: <controller-type>  # "arduino" or "None"; quotes needed
      lighting_ch: <controller-channel>
      camera: 0
      foldable_device: "False". # set "True" if testing foldable
      scene: <scene-name>  # if <scene-name> runs all scenes

Para invocar el banco de pruebas, ejecuta tools/run_all_tests.py. Si no hay valores de línea de comandos que especifiquen cámaras o escenas, la prueba se ejecuta con los valores del archivo config.yml. Si hay valores de línea de comandos para las cámaras o las escenas, estos anulan los valores de la sección TestParams del archivo config.yml. Por ejemplo:

python tools/run_all_tests.py
python tools/run_all_tests.py camera=1
python tools/run_all_tests.py scenes=2,1,0
python tools/run_all_tests.py camera=0 scenes=scene_tele
python tools/run_all_tests.py camera=0.4 scenes=4,scene6_tele

Archivo config.yml de la escena sensor_fusion

El siguiente es un archivo config_yml de ejemplo para las pruebas de sensor_fusion. Para las pruebas de sensor_fusion, la palabra clave SENSOR_FUSION debe estar en el nombre del banco de pruebas. Android 13 y versiones posteriores solo admiten el controlador de Arduino para la fusión de sensores debido a las pruebas de estabilización de vista previa y video. Android 12 admite los controles de Arduino y Canakit.

Testbeds
  - Name: TEST_BED_SENSOR_FUSION
    # Test configuration for sensor_fusion/test_sensor_fusion.py
    Controllers:
        AndroidDevice:
          - serial: 8A9X0NS5Z
            label: dut

    TestParams:
      fps: 30
      img_size: 640,480
      test_length: 7
      debug_mode: "False"
      chart_distance: 25
      rotator_cntl: arduino
      rotator_ch: 1
      camera: 0

Para ejecutar pruebas de sensor_fusion con la caja de fusión de sensores, ejecuta lo siguiente:

python tools/run_all_tests.py scenes=sensor_fusion
python tools/run_all_tests.py scenes=sensor_fusion camera=0
python tools/run_all_tests.py scenes=scene_flash,feature_combination
python tools/run_all_tests.py scenes=checkerboard camera=1

Archivo config.yml de varios bancos de pruebas

El siguiente es un ejemplo de un archivo config.yml con varios bancos de pruebas, un banco de pruebas de tablet y un banco de pruebas de sensor_fusion. El banco de pruebas correcto se determina según las escenas probadas.

Testbeds
  - Name: TEST_BED_TABLET_SCENES
    # Test configuration for scenes[0:4, 6, _change]
    Controllers:
        AndroidDevice:
          - serial: 8A9X0NS5Z
            label: dut
          - serial: 5B16001229
            label: tablet

    TestParams:
      brightness: 192
      chart_distance: 22.0
      debug_mode: "False"
      chart_loc_arg: ""
      camera: 0
      scene: <scene-name>           # if <scene-name> runs all scenes

  - Name: TEST_BED_SENSOR_FUSION
    # Test configuration for sensor_fusion/test_sensor_fusion.py
    Controllers:
        AndroidDevice:
          - serial: 8A9X0NS5Z
            label: dut

    TestParams:
      fps: 30
      img_size: 640,480
      test_length: 7
      debug_mode: "False"
      chart_distance: 25
      rotator_cntl: arduino         # cntl can be arduino or canakit
      rotator_ch: 1
      camera: 0

Archivo config.yml de prueba manual

El siguiente es un archivo config.yml de ejemplo para pruebas manuales. A partir de Android 14, se admiten las pruebas manuales para todas las pruebas, excepto las de scene_extensions. Para las pruebas manuales, la palabra clave MANUAL debe estar en el nombre del banco de pruebas. Además, la sección AndroidDevice no puede incluir una sección de serie o etiqueta para una tablet.

TestBeds:
  - Name: TEST_BED_MANUAL
    Controllers:
        AndroidDevice:
          - serial: 8A9X0NS5Z
            label: dut

    TestParams:
      debug_mode: "False"
      camera: 0
      scene: 1

Archivo config.yml de prueba de la cámara Gen2

El siguiente es un archivo config.yml de ejemplo de una plataforma de pruebas TEST_BED_GEN2. Este banco de pruebas se usa para las pruebas de scene_ip, que utilizan una estructura de soporte Gen2](/docs/compatibility/cts/camera-its-box-gen2). En el siguiente ejemplo, se muestran los parámetros del banco de pruebas cuando el equipo Gen2 está disponible y no se omiten las pruebas de scene_ip.

Testbeds
  - Name: TEST_BED_GEN2
    # Test configuration for scene_ip/test_default_jca_ip.py
    Controllers:
        AndroidDevice:
          - serial: <device-id>  # quotes needed if serial id entirely numeric
            label: dut
    TestParams:
      debug_mode: "False"  # quotes are needed here
      chart_distance: 30
      rotator_cntl: gen2_rotator   # gen2 rig specific. "None" if gen2 rig not available
      rotator_ch: 0
      camera: <camera-id>
      foldable_device: "False"  # "True" if testing foldable device
      tablet_device: "False"  # "True" if testing tablet device
      lighting_cntl: gen2_lights  # gen2 rig specific. "None" if gen2 rig not available
      lighting_ch: 1
      scene: scene_ip

En el siguiente ejemplo, se muestran los parámetros del banco de pruebas cuando el equipo Gen2 no está disponible y se omiten las pruebas de scene_ip.

Testbeds
  - Name: TEST_BED_GEN2
    # Test configuration for scene_ip/test_default_jca_ip.py
    Controllers:
        AndroidDevice:
          - serial: <device-id>  # quotes needed if serial id entirely numeric
            label: dut
    TestParams:
      debug_mode: "False"  # quotes are needed here
      chart_distance: 30
      rotator_cntl: "None"   # gen2 rig specific. "None" if gen2 rig not available
      rotator_ch: <controller-channel>
      camera: <camera-id>
      foldable_device: "False"  # "True" if testing foldable device
      tablet_device: "False"  # "True" if testing tablet device
      lighting_cntl: "None"  # gen2 rig specific. "None" if gen2 rig not available
      lighting_ch: <controller-channel>
      scene: scene_ip

Para ejecutar la prueba scene_ip, usa uno de los siguientes comandos:

python tests/scene_ip/test_default_jca_ip.py -c config.yml
python tools/run_all_tests.py camera=<camera-id> scenes=scene_ip

Cómo ejecutar pruebas de ITS

En esta sección, se describe cómo ejecutar las pruebas de ITS.

Cómo invocar pruebas

Después de configurar el dispositivo, la máquina host (incluido el entorno) y la escena física, ejecuta las pruebas de ITS con el siguiente proceso.

Abre la app de CTS Verifier. En el menú de pruebas, selecciona Camera ITS Test.
Desde la máquina host, ejecuta las pruebas de ITS desde el directorio CameraITS/. Por ejemplo, para un dispositivo con cámaras frontales y traseras, ejecuta el siguiente comando:
```
python tools/run_all_tests.py
```
La secuencia de comandos itera a través de las cámaras y las escenas de prueba según el archivo config.yml. Para depurar la configuración, te recomendamos que ejecutes una de las escenas de scene2 con una sola prueba para obtener resultados más rápidos.

Para las pruebas manuales, antes de comenzar a ejecutar el conjunto de pruebas de ITS en cada escena, la secuencia de comandos toma una foto de la escena actual, la guarda como un archivo JPEG, imprime la ruta de acceso al archivo JPEG en la consola y le pide al usuario que confirme si la imagen es correcta. Este flujo de captura y confirmación se repite hasta que el usuario confirma que la imagen es correcta. A continuación, se muestran los mensajes de este flujo.
```
Preparing to run ITS on camera 0
Start running ITS on camera:  0
Press Enter after placing camera 0 to frame the test scene:
scene1_1
The scene setup should be: A grey card covering at least the   middle 30% of the scene
Running vendor 3A on device
Capture an image to check the test scene
Capturing 1 frame with 1 format [yuv]
Please check scene setup in /tmp/tmpwBOA7g/0/scene1_1.jpg
Is the image okay for ITS scene1_1? (Y/N)
```
Cada ejecución de la secuencia de comandos imprime un registro que muestra PASS, FAIL, FAIL* o SKIP para cada prueba de ITS. FAIL* indica que la prueba falló, pero, como aún no es obligatoria, se informará como PASS en CtsVerifier. SKIP indica que la prueba se aprobó porque el dispositivo no anunció la capacidad subyacente que se estaba probando. Por ejemplo, si un dispositivo no anuncia a través de las interfaces de la cámara que admite DNG, se omiten las pruebas relacionadas con la captura de archivos DNG y se cuentan como PASS.
Para confirmar que las pruebas cumplieron con los requisitos, presiona el botón de marca de verificación verde. La entrada Camera ITS Test en el menú de pruebas de CTS Verifier se vuelve verde y significa que el teléfono pasó la prueba de ITS de la cámara.

Pruebas paralelas del DUT

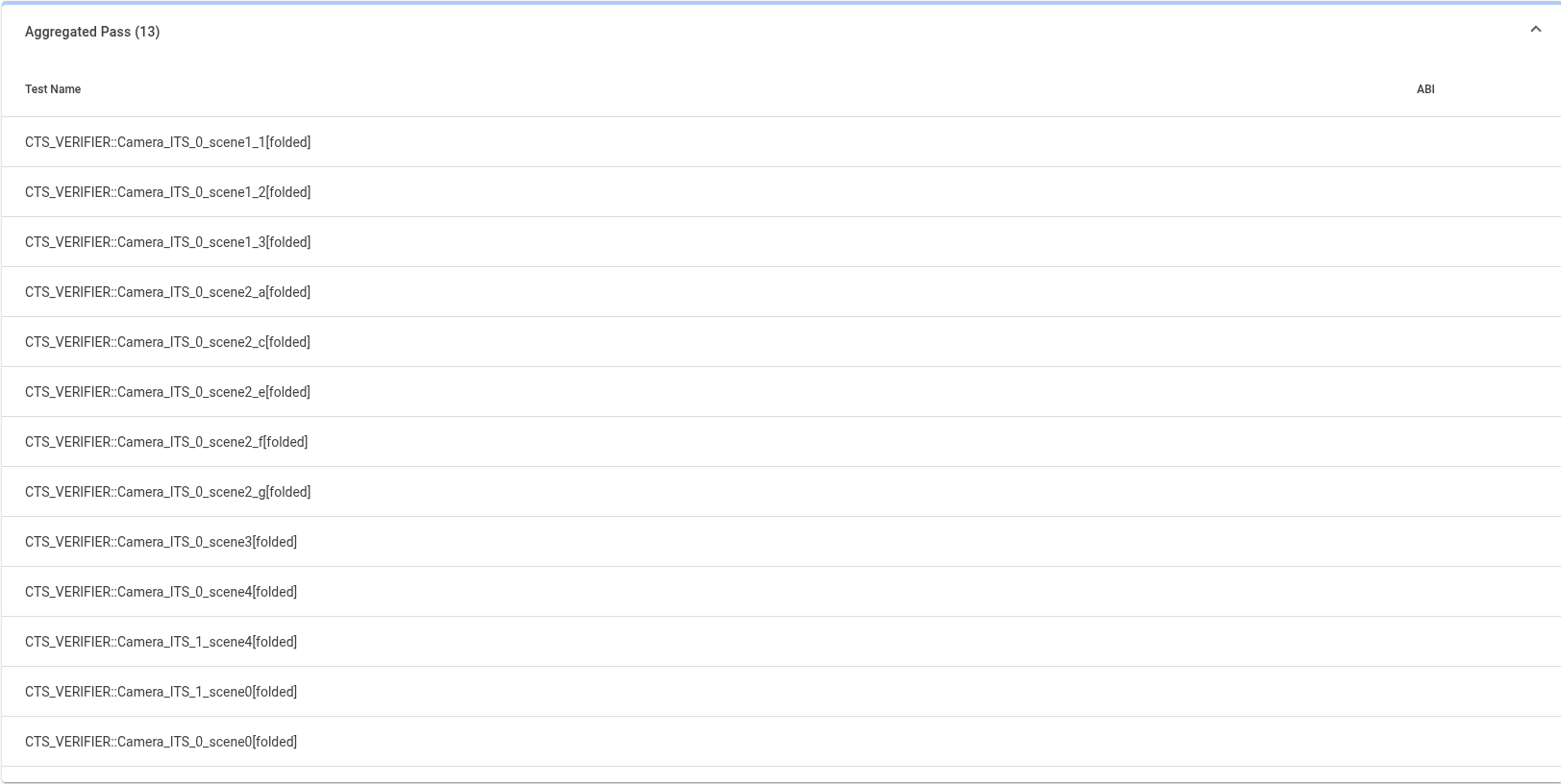

Los dispositivos que ejecutan Android 14 o versiones posteriores admiten pruebas paralelas del DUT. Esto te permite probar los DUT en paralelo con varios soportes para acelerar las pruebas generales. Por ejemplo, las pruebas en paralelo te permiten probar la cámara 0 en una estructura y la cámara 1 en otra estructura al mismo tiempo. Todas las pruebas de sesiones de pruebas paralelas se agregan en la sesión del verificador del CTS en el DUT de referencia. Debes ejecutar pruebas paralelas con el control de iluminación de Arduino, ya que el control de iluminación manual no es compatible con las pruebas paralelas. Asegúrate de que un canal diferente del mismo controlador Arduino controle la iluminación de cada estructura.

El siguiente es un archivo config.yml de ejemplo que define tres bancos de pruebas para ejecutar en paralelo.

TestBeds:
  - Name: TEST_BED_TABLET_SCENES_INDEX_0
    Controllers:
        AndroidDevice:
          - serial: <device-id-0>
            label: dut
          - serial: <tablet-id-0>
            label: tablet
    TestParams:
      brightness: 192
      chart_distance: 22.0
      debug_mode: "False"
      lighting_cntl: "arduino"
      lighting_ch: <controller-channel-0>
      camera: 0
      scene: <scene-name>  # if <scene-name> left as-is runs all scenes
      foldable_device: "False"

  - Name: TEST_BED_TABLET_SCENES_INDEX_1
    Controllers:
        AndroidDevice:
          - serial: <device-id-1>
            label: dut
          - serial: <tablet-id-1>
            label: tablet
    TestParams:
      brightness: 192
      chart_distance: 22.0
      debug_mode: "False"
      lighting_cntl: "arduino"
      lighting_ch: <controller-channel-1>
      camera: 1
      scene: <scene-name>  # if <scene-name> left as-is runs all scenes
      foldable_device: "False"

  # TEST_BED_SENSOR_FUSION represents testbed index 2
  # Parallel sensor_fusion is currently unsupported due to Arduino requirements
  - Name: TEST_BED_SENSOR_FUSION
    # Test configuration for sensor_fusion
    Controllers:
        AndroidDevice:
          - serial: <device-id>
            label: dut
    TestParams:
      fps: 30
      img_size: 640,480
      test_length: 7
      debug_mode: "False"
      chart_distance: 25
      rotator_cntl: "arduino"
      rotator_ch: <controller-channel-2>
      camera: <camera-id>
      foldable_device: "False"
      tablet_device: "False"
      lighting_cntl: "None"
      lighting_ch: <controller-channel>
      scene: "sensor_fusion"

Para ejecutar las plataformas de pruebas en paralelo, usa el siguiente comando:

for i in 0 1 2; do python3 tools/run_all_tests.py testbed_index=$i num_testbeds=3 & done; wait

Modelo de ruido DNG

Los dispositivos que anuncian la capacidad de capturar imágenes en formato RAW o DNG deben proporcionar un modelo de ruido en los metadatos del resultado de captura de cada toma en formato RAW. Este modelo de ruido se debe incorporar en la HAL de la cámara para cada cámara (por ejemplo, las cámaras frontal y posterior) del dispositivo que afirma ser compatible.

Implementación del modelo de ruido

Para implementar un modelo de ruido, sigue estos pasos para generar un modelo de ruido y, luego, incorporarlo al HAL de la cámara.

Para generar un modelo de ruido para cada cámara, ejecuta la secuencia de comandos dng_noise_model.py en el directorio tools. Esto genera un fragmento de código en C. Para obtener más información sobre cómo configurar la cámara y el entorno de captura, consulta el documento DngNoiseModel.pdf en el directorio tools.
Para implementar el modelo de ruido del dispositivo, corta y pega el fragmento de código C en la HAL de la cámara.

Validación del modelo de ruido

La prueba de ITS automatizada tests/scene1_1/test_dng_noise_model.py valida el modelo de ruido verificando que los valores de ruido para la exposición y la ganancia de la toma proporcionados en los datos de la cámara sean correctos.
