音声のマルチチャンネル入力とマルチチャンネル出力をテストする

Android 17 では、オーディオのマルチチャンネル入出力に関する CTS 検証ツールのテストが導入されています。

このページでは、CTS 検証ツールで 4 チャンネル入力と 8 チャンネル出力のオーディオ テストを行うためのセットアップと検証の手順について説明します。

4 チャンネル入力のテスト（[5.6/H-1-11]）

このテストでは、デバイスが 4 つの個別のチャンネルをキャプチャできることを検証します。

ハードウェアの調整とセットアップ

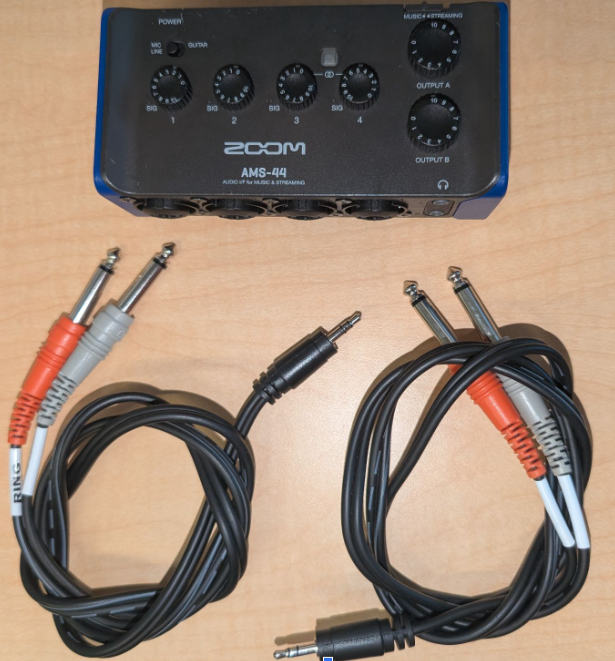

テスト用のハードウェアをセットアップするには、CTS 検証ツールのテストで生成された 4 つの出力チャンネルをそれぞれ Zoom AMS-44 の対応する入力チャンネルにループバックします。Zoom AMS-44 はステレオ出力 A と B を提供し、それぞれチャンネル 1/2 と 3/4 を伝送するため、これらのステレオ信号を個別のモノラル入力に分割するには Y ケーブルが必要です。

テストには、次のいずれかのオーディオ インターフェースを使用することをおすすめします。

物理接続を設定する

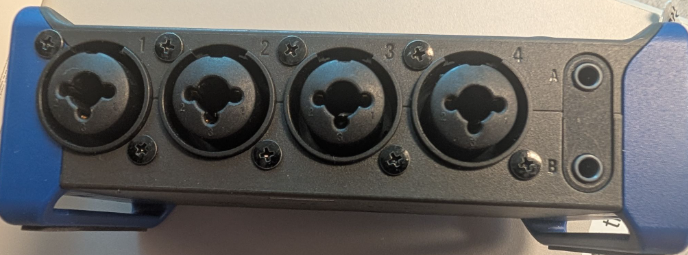

Zoom AMS-44 の入出力

図 2.Zoom AMS-44 の入力と出力。

  1. 出力 A を入力 1 と 2 に接続します。

    • Y ケーブルの 3.5 mm ステレオ端子を Zoom AMS-44 の前面にある出力 A ジャックに差し込みます。
    • 出力 A の左チャンネルに対応するモノラル 6.5 mm プラグを AMS-44 の入力 1 ジャックに接続します。
    • 出力 A の右チャンネルに対応するモノラル 6.5 mm プラグを AMS-44 の入力 2 ジャックに接続します。

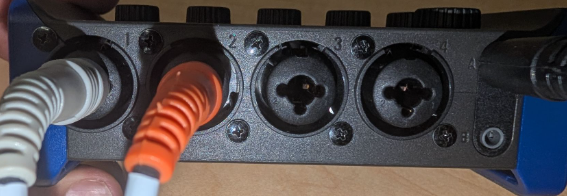

    Zoom AMS-44 出力 A の接続

    図 3.Zoom AMS-44 の出力 A 接続。

  2. 出力 B を入力 3 と 4 に接続します。

    • 2 本目の Y ケーブルの 3.5 mm ステレオ端子を Zoom AMS-44 の前面にある出力 B ジャックに差し込みます。
    • 出力 B の左チャンネル用のモノラル 6.5 mm プラグを入力 3 ジャックに接続します。
    • 出力 B の右チャンネル用のモノラル 6.5 mm プラグを入力 4 ジャックに接続します。

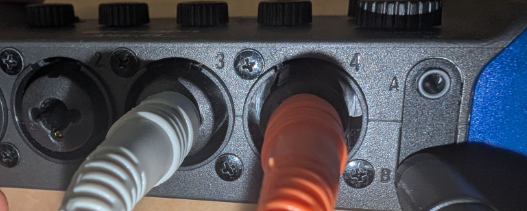

    Zoom AMS-44 出力 B 接続

    図 4.Zoom AMS-44 の出力 B 接続。

  3. USB ケーブルを使用して、Zoom AMS-44 をテスト対象の Android デバイス（DUT）に接続します。

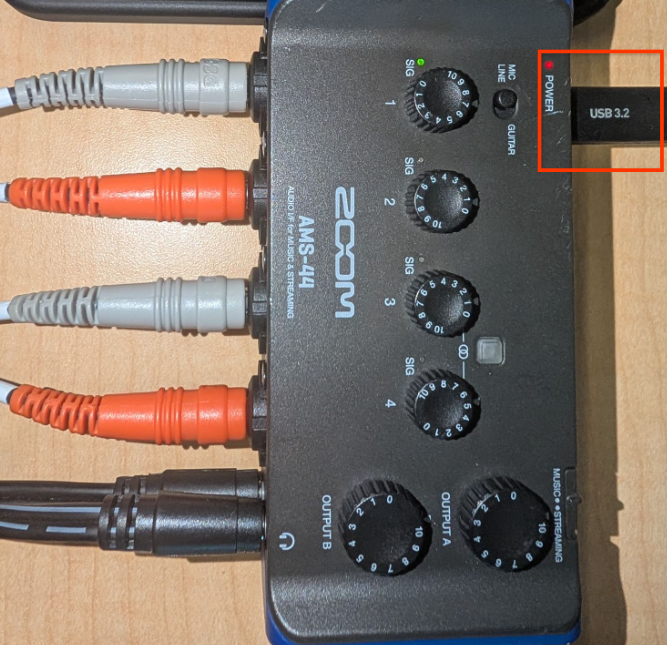

    USB で Zoom AMS-44 を DUT に接続する

    図 5.USB で Zoom AMS-44 を DUT に接続する。

Zoom AMS-44 を構成する

  • Zoom AMS-44 の LOOPBACK スイッチを OFF に設定します。AMS-44 の内部ループバック機能はすべての入力をダウンミックスするため、CTS 検証ツールで個々のチャンネルをテストできなくなるため、これは非常に重要です。

  • Zoom AMS-44 の DIRECT MONITOR スイッチを OFF に設定します。

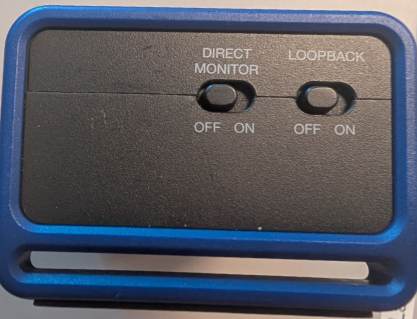

    Zoom AMS-44 のダイレクト モニタリングとループバック スイッチ

    図 6.Zoom AMS-44 のダイレクト モニタリング スイッチとループバック スイッチ。

  • 入力 1、2、3、4 の個々のゲインノブを低～中程度のレベルに設定します。これらは調整中に調整します。

  • Zoom AMS-44 の出力 A と B の音量を最大に設定します。

  • DUT の音量を中程度に設定します。調整中にこれを変更して、最適な信号品質を実現できます。

CTS 検証ツールを使用した調整手順

  1. Android DUT で CTS 検証ツールを起動し、Audio > Audio Data Paths USB 4-Channel Input Test に移動します。
  2. USB で Zoom AMS-44 を接続します。テスト画面に [InCh: 4, OutCh: 4] と表示され、デバイスが認識されていることを示します。
  3. テスト内の [Calibrate] ボタンをタップします。オシロスコープ表示の調整ダイアログが開きます。

  4. 調整ユーティリティは、4 つの論理出力チャンネル（チャンネル 1 ～ 4）のそれぞれを介して正弦波を順次再生します。各ステップで次の操作を行います。

    • チャンネル 1（出力 A 左 -> 入力 1）: ユーティリティがチャンネル 1 がアクティブであることを示す場合は、Zoom AMS-44 の [Gain 1] ノブを調整します。オシロスコープを確認します。きれいな正弦波が表示されます。表示でピーク振幅が 0.8 程度になるまでゲインを調整します。緑色の [SIG] インジケーターがアクティブになります。

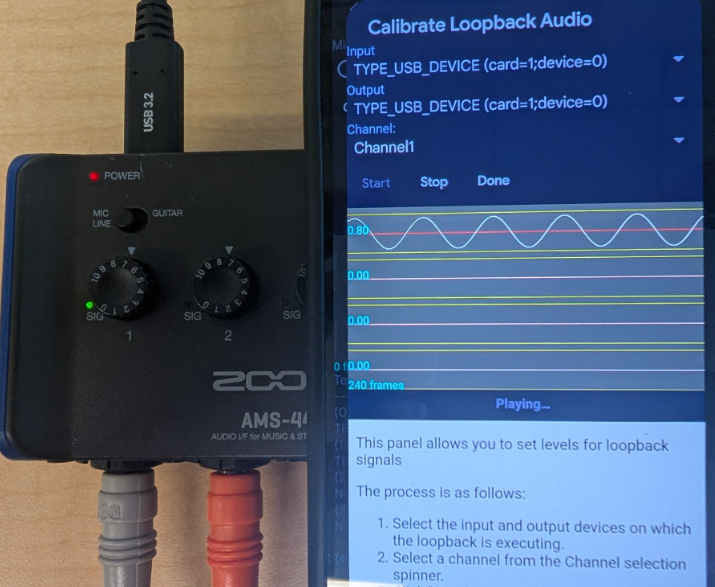

      Zoom AMS-44 のキャリブレーション手順

      図 7.Zoom AMS-44 の調整手順。

    • チャンネル 2（出力 A 右 -> 入力 2）: チャンネル 2 がアクティブな場合は、AMS-44 の [Gain 2] ノブを調整して、オシロスコープで同様の振幅（0.8 程度）を実現します。

    • チャンネル 3（出力 B 左 -> 入力 3）: チャンネル 3 がアクティブな場合は、[Gain 3] ノブを調整します。

    • チャンネル 4（出力 B 右 -> 入力 4）: チャンネル 4 がアクティブな場合は、[Gain 4] ノブを調整します。

  5. 調整ダイアログで選択したときに、4 つのチャンネルすべてに強力でクリーンな正弦波（ピーク振幅が 0.8 程度）が表示されるまで、必要に応じて調整を繰り返します。

4 チャンネル入力テストを実行する

  1. 調整ダイアログを終了します。

  2. [Audio Data Paths USB 4-Channel Input Test] で [Start] をタップします。

    テストでは、各出力チャネルでトーンを再生し、対応する入力のシグナルを検証する処理が自動的に繰り返されます。

  3. 各チャンネル（Ch 0 ～ 3）のテスト内のオシロスコープをモニタリングします。

    4 つのチャンネルすべてに大きな振幅と低いジッターが表示され、各個別のチャンネルのループバックとキャプチャが成功したことを示している場合、テストは合格です。

8 チャンネル出力テスト（[5.6/H-1-10]）

このテストでは、Quad、5.1、7.1 の出力チャンネル マスクのサポートを検証します。 8 チャンネル入力は必要ありません。8 つの出力は検証のためにステレオ入力にミックスバックされます。

ループバック ミキシングを設定する

次のいずれかのオプションを使用して、8 つの個別の出力をステレオ入力にミックスバックする必要があります。

  • オプション 1（アクティブ ミキサー - 推奨）: 6 ウェイ ステレオ オーディオ ミキサーを使用します。

    • Vantec アダプターからの 8 つの出力をミキサー 入力に接続します。
    • ミキサーはこれらを 1 つのステレオ信号に結合します。
    • ミキサーのステレオ出力を Vantec アダプターのステレオ 入力にルーティングします。

  • オプション 2（手動スイッチャー）: Cubilux 4 チャンネル オーディオ スイッチャーなどのデバイスを使用します。これにより、チャンネルの分離は高くなりますが、入力にルーティングされるアクティブなチャンネルを手動で切り替える必要があります。

調整

  • CTS 検証ツールのループバック調整ダイアログを使用して、Quad、5.1、7.1 マスクの各チャンネルを個別に再生します。
  • 各個別の出力チャンネルが正しくミックスされ、入力によってキャプチャされていることを確認します。

一般的な調整手順

Vantec アダプターからの 8 つの個別の出力チャンネルを 6 ウェイ ステレオ オーディオ ミキサーの入力に接続して、ミキサーのステレオ出力に正しく合計されるようにします。このステレオ出力は Vantec のステレオ入力にループバックされます。 テストでは、特定のチャンネルが Vantec の左入力または右入力に表示されることを想定しています。

オーディオ データパスの調整手順 USB マルチチャンネル テスト ハードウェアのセットアップ

  1. 電源アダプターをステレオ オーディオ ミキサーに接続します。
  2. USB ケーブルと OTG アダプターを使用して、Vantec USB 7.1 オーディオ アダプターを DUT に接続します（必要な場合）。
  3. 6 ウェイ ステレオ オーディオ ミキサーのステレオ出力を Vantec USB アダプターのステレオ ライン入力に接続します。このループバックには、標準の 3.5 mm Y ステレオ ケーブルを使用します。左右のチャンネルを正しく調整するには、左右（図 8 の白と赤）のケーブルの位置を入れ替える必要がある場合がありますが、信号が使用可能になった後の入力接続ステップでこれを行うこともできます。

  4. DUT の音量を最大範囲の約 90% に設定します。この設定とミキサーの個々のゲインを使用して、最適なオーディオ信号を実現します。

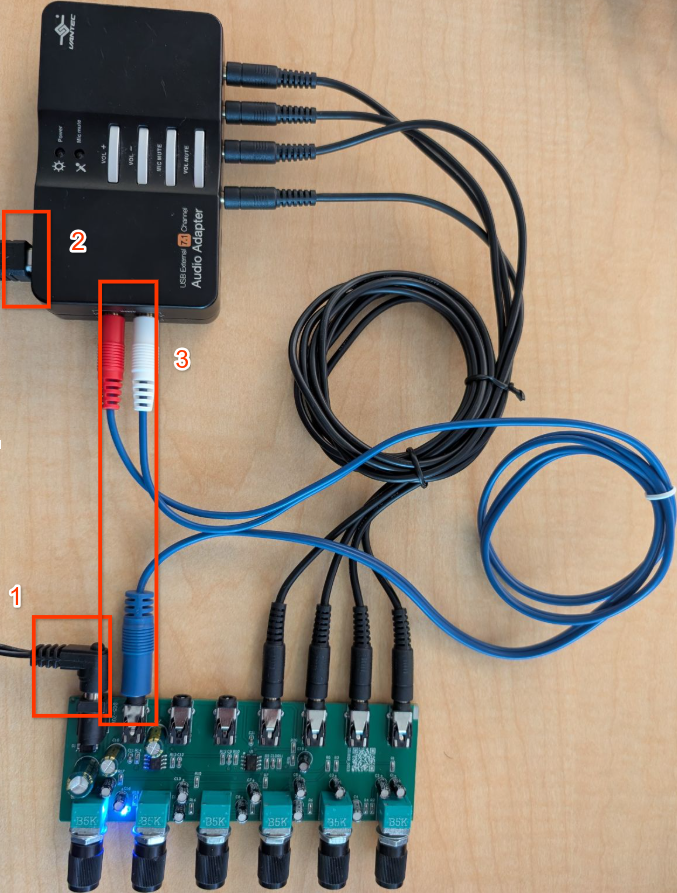

    ミキサーの出力を Vantec の入力に接続する

    図 8.ミキサー出力を Vantec 入力に接続する。

Vantec 出力をミキサー入力接続に接続する

Vantec アダプターには 8 つの出力チャンネルがあり、通常は 4 つの 3.5 mm ステレオ ジャック（フロント（FL/FR）、バック（BL/BR）、センター/サブ（FC/LFE）、サイド（SL/SR））にグループ化されます。これらの 8 つの個別の出力をそれぞれ 6 ウェイ ステレオ オーディオ ミキサーの入力に接続する必要があります。

Vantec のどの物理コネクタが各チャンネル（FL、FR など）に対応しているかを確認します。Vantec のドキュメントまたはラベルを参照してください。6 ウェイ ステレオ ミキサーを使用すると、接続された各入力を左または右のステレオ出力バスにルーティングできます。

調整手順
  1. Android デバイスで CTS 検証ツール を開き、[Audio Data Paths USB Multichannel Test] を選択します。

  2. [Calibrate] をタップします。

    調整ダイアログでは、8 つのチャンネルそれぞれでテストトーンが再生されます。チャンネルの選択順序は次のとおりです。

    AudioFormat.CHANNEL_OUT_FRONT_LEFT (FL)
AudioFormat.CHANNEL_OUT_FRONT_RIGHT (FR)
AudioFormat.CHANNEL_OUT_BACK_LEFT (BL)
AudioFormat.CHANNEL_OUT_BACK_RIGHT (BR)
AudioFormat.CHANNEL_OUT_FRONT_CENTER (FC)
AudioFormat.CHANNEL_OUT_LOW_FREQUENCY (LFE)
AudioFormat.CHANNEL_OUT_SIDE_LEFT (SL)
AudioFormat.CHANNEL_OUT_SIDE_RIGHT (SR)
確認と調整

再生されるチャンネルごとに次の操作を行います。

  1. 調整ダイアログで現在アクティブなチャンネルを確認します。
  2. 信号が Vantec 出力からミキサーを介して Vantec の入力に正しく渡されていることを確認します。調整オシロスコープに信号が表示されます。
  3. FL、BL、FC、SL がアクティブな場合は、調整ディスプレイの左チャンネルに信号が登録されていることを確認します。
  4. FR、BR、LFE、SR がアクティブな場合は、調整ディスプレイの右チャンネルに信号が登録されていることを確認します。

  5. 再生中の Vantec 出力チャンネルに接続されている入力を制御するステレオ オーディオ ミキサーの個々のゲインノブまたは音量ノブを使用します。調整ディスプレイにそのチャンネルのゲインが約 0.8 と表示されるまでゲインを調整します。

  6. 8 つのチャンネルすべてでこのプロセスを続行します。どのミキサーノブがどの Vantec チャンネルを調整するかを記録しておきます。

  7. 8 つのチャンネルすべてが再生され、ゲインが約 0.8 以上に調整されたら、調整ダイアログを終了します。

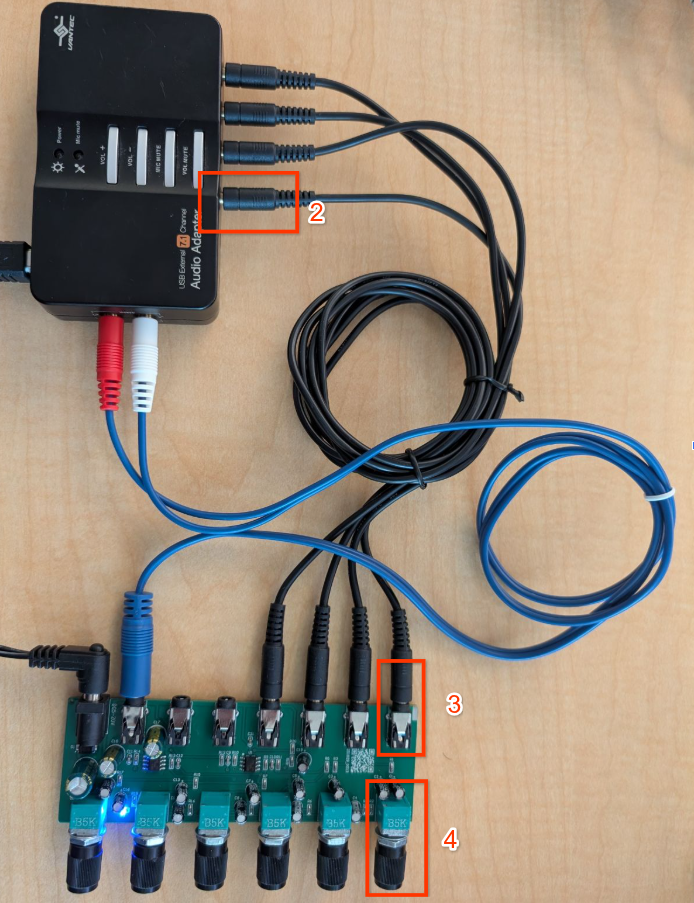

    Vantec の出力をミキサーの入力に接続する

    図 9.Vantec 出力をミキサー入力に接続する。

8 チャンネル出力テストを実行する

  1. CTS 検証ツールの Audio > Audio Data Paths USB Multichannel Test に移動します。

  2. Vantec USB オーディオ アダプターとミキサーまたはスイッチャーのセットアップを接続します。

    • アクティブ ミキサー

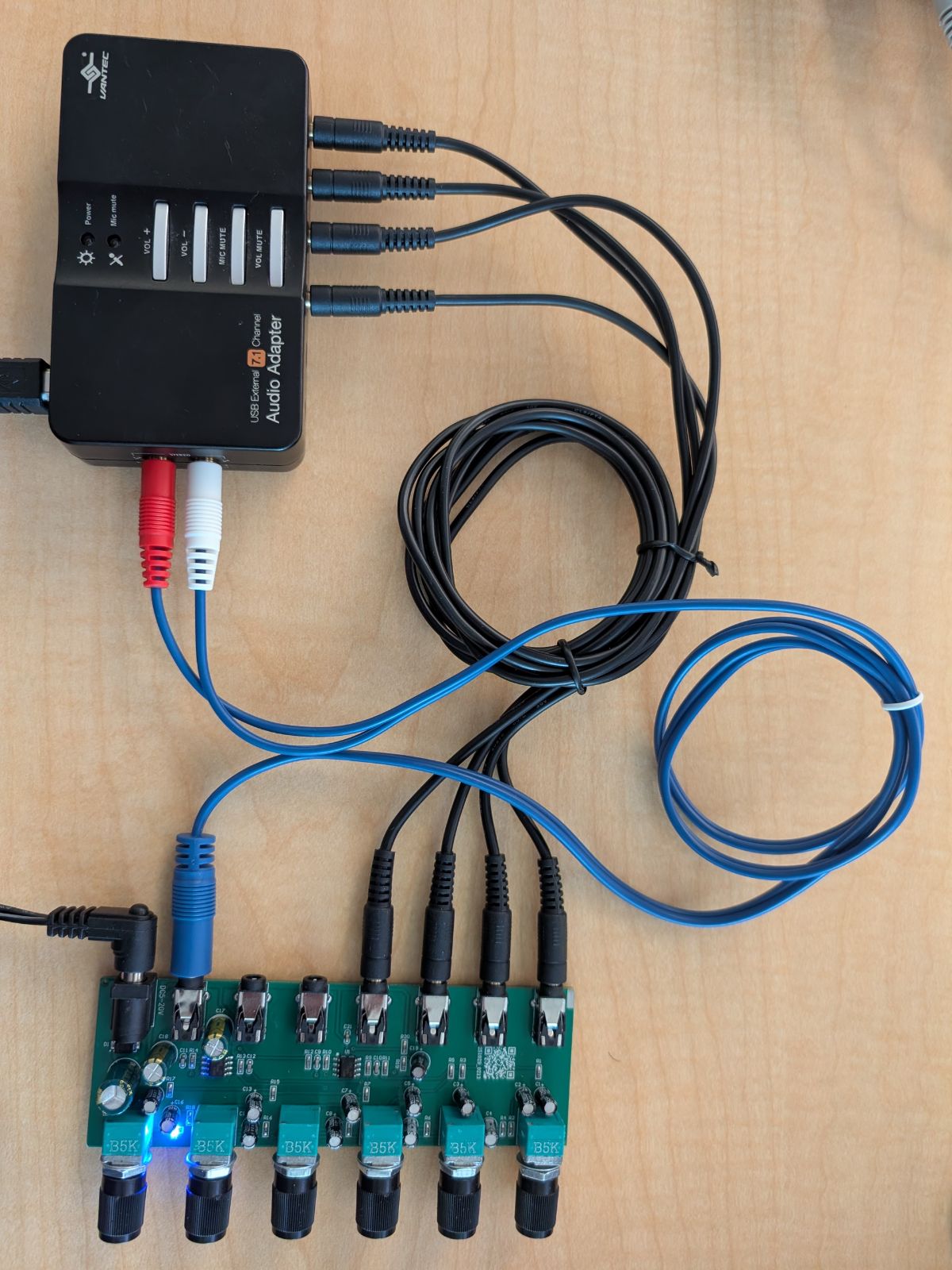

      アクティブなミキサー接続

      図 10.アクティブ ミキサーの接続。

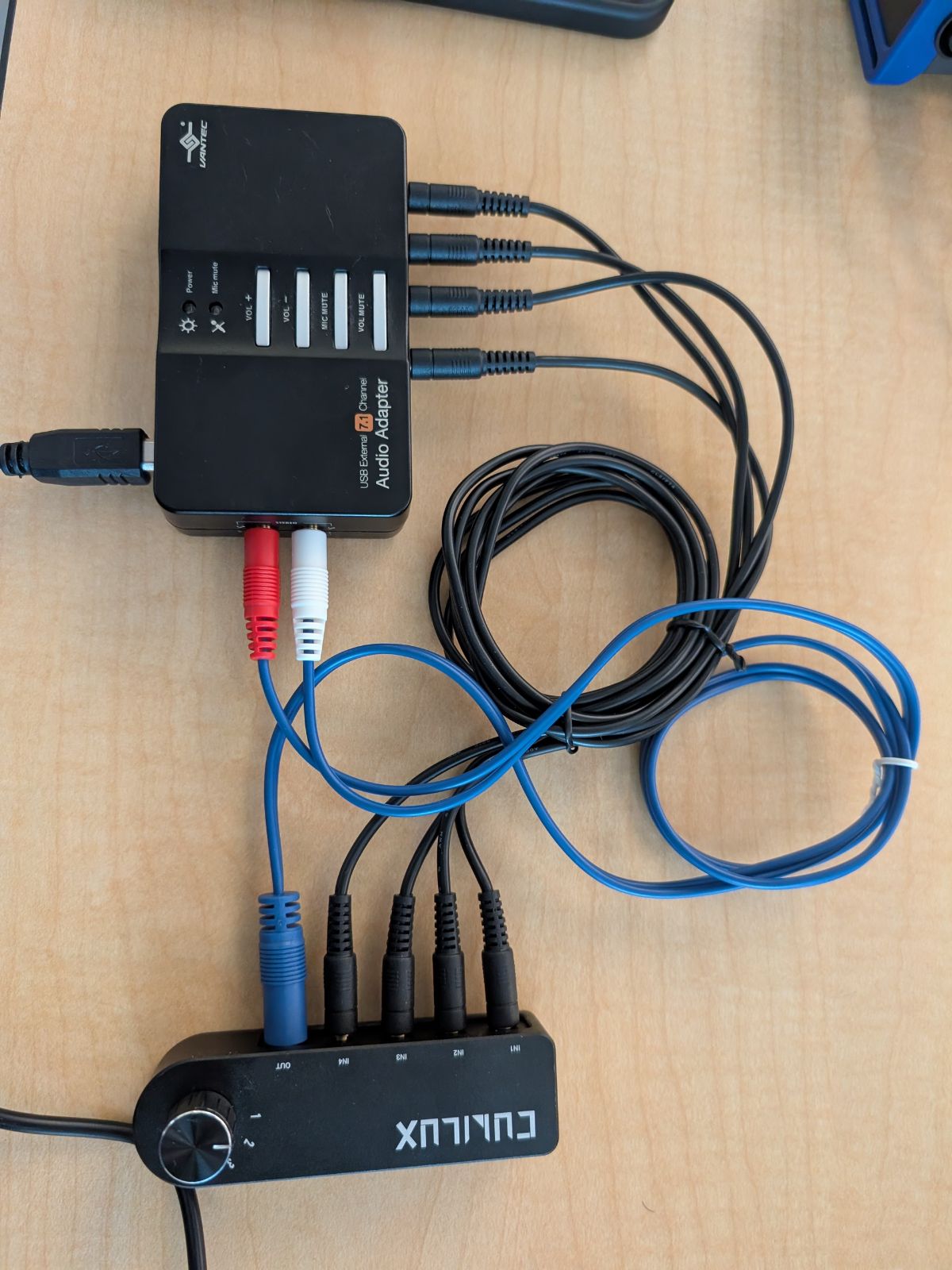

    • 手動ミキサー

      ミキサーの手動接続

      図 11.手動ミキサーの接続。

  3. 省略可: 手動スイッチャー（オプション 2）を使用している場合は、[Manual Mode] チェックボックスをオンにします。これにより、各サブテストを開始する前に、テスト対象の特定のチャンネルをステレオ入力に手動でルーティングできます。

  4. [Start] を押します。

    テストでは、次のマスクのすべてのチャンネルが反復処理されます。

    • Quad: フロント左、フロント右、バック左、バック右。
    • 5.1: フロント左、フロント右、センター、LFE、バック左、バック右。
    • 7.1: フロント左、フロント右、センター、LFE、バック左、バック右、サイド左、サイド右。

    アナライザは、奇数インデックスのチャンネル（L、C、LB、SL）が左入力に表示され、偶数インデックスのチャンネル（R、LFE、RB、SR）が右入力に表示されることを想定しています。

  5. オシロスコープでクリーンな信号を確認して、各チャンネルが合格していることを確認します。

    すべてのマスク（Quad、5.1、7.1）が完全に検証されると、テストは合格です。
