בדיקת קלט מרובה-ערוצים ופלט מרובה-ערוצים של אודיו

ב-Android 17 נוספו בדיקות CTS Verifier לקלט ולפלט של אודיו רב-ערוצי.

בדף הזה מפורטים שלבי ההגדרה והאימות של בדיקת אודיו עם קלט של 4 ערוצים ופלט של 8 ערוצים ב-CTS Verifier.

Test 4-channel input ([5.6/H-1-11])

בבדיקה הזו המערכת מוודאת שהמכשיר יכול לצלם ארבעה ערוצים נפרדים.

כיול והגדרה של ציוד

כדי להגדיר את החומרה לבדיקה, צריך להעביר בלולאה כל אחד מארבעת ערוצי הפלט שנוצרו על ידי בדיקת CTS Verifier בחזרה לערוצי הקלט התואמים ב-Zoom AMS-44. מכיוון שמכשיר ה-Zoom AMS-44 מספק יציאות סטריאו A ו-B, שמעבירות את ערוצים 1/2 ו-3/4 בהתאמה, צריך כבלי Y כדי לפצל את אותות הסטריאו האלה בחזרה לכניסות מונו נפרדות.

חומרה וכבלים מומלצים

מומלץ להשתמש באחד מממשקי האודיו האלה לצורך בדיקה:

• אפשרות 1: Zoom AMS-44: ממשק מקצועי עם 4 כניסות ו-4 יציאות

  • ‫Zoom AMS 44 (באמזון) או Zoom AMS 44 (ב-AliExpress)
  • כבלים: 2 –‏ 3.5 מ"מ למונו כפול 6.35 מ"מ

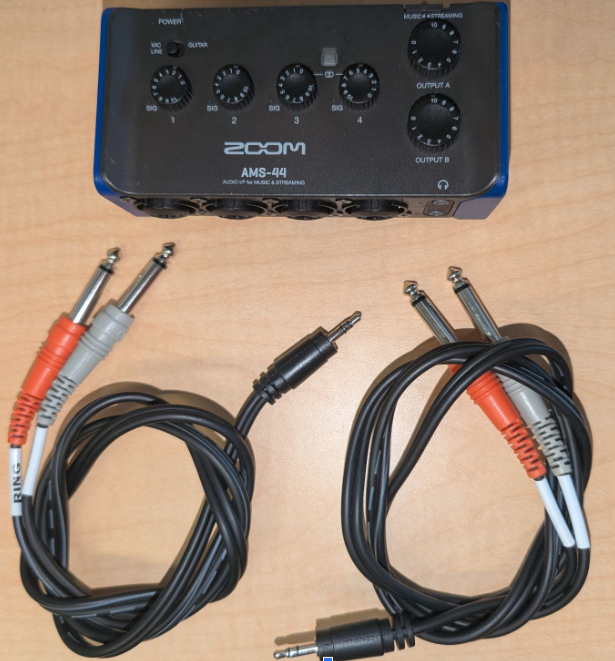

  איור 1. ‫Zoom AMS-44 וכבלים.

• אפשרות 2: ממשק מקצועי Focusrite Scarlett 4i4 (דור 4): 4 כניסות/4 יציאות

  • Focusrite Scarlett 4i4 (ב-Sweetwater)
  • ‫4 - כבלים באורך 6.35 מ"מ

הגדרת חיבורים פיזיים

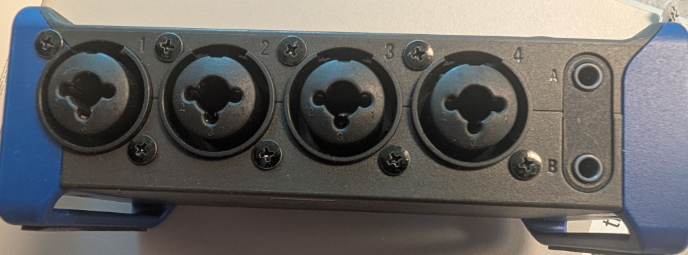

איור 2. קלט ופלט של Zoom AMS-44.

1. מחברים את יציאה A לכניסות 1 ו-2:

   • מחברים קצה סטריאו אחד של כבל Y בגודל 3.5 מ"מ לשקע פלט A בחלק הקדמי של Zoom AMS-44.
   • מחברים את תקע המונו 6.5 מ"מ שמתאים לערוץ השמאלי של פלט A לשקע 1 של הכניסה ב-AMS-44.
   • מחברים את תקע המונו 6.5 מ"מ שמתאים לערוץ הימני של יציאה א' לשקע הכניסה 2 ב-AMS-44.

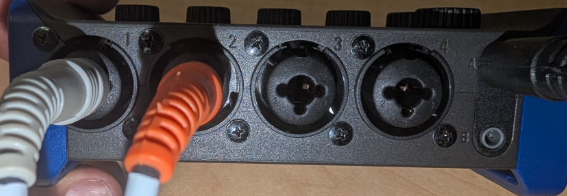

   איור 3. יציאות Zoom AMS-44 Zoom AMS-44 A.

2. מחברים את יציאה B לכניסות 3 ו-4:

   • מחברים את קצה הסטריאו של כבל ה-Y השני בגודל 3.5 מ"מ לשקע היציאה B בחזית של Zoom AMS-44.
   • מחברים את תקע המונו 6.5 מ"מ של ערוץ הפלט B בצד שמאל לשקע הכניסה 3.
   • מחברים את תקע המונו 6.5 מ"מ של ערוץ יציאה B אל שקע הכניסה 4.

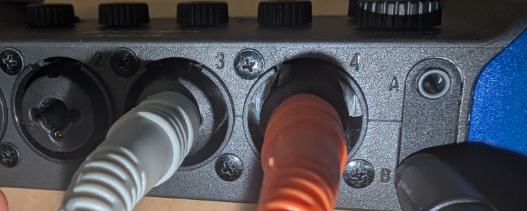

   איור 4. חיבורים של יציאה B ב-Zoom AMS-44.

3. מחברים את Zoom AMS-44 למכשיר ה-Android שנבדק (DUT) באמצעות כבל USB.

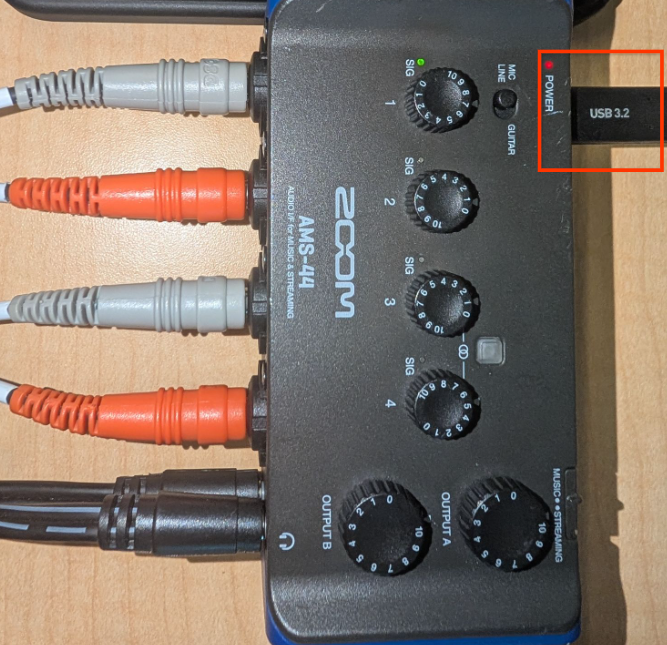

   איור 5. מחברים את Zoom AMS-44 ל-DUT באמצעות USB.

הגדרת Zoom AMS-44

• ב-Zoom AMS-44, מעבירים את המתג LOOPBACK למצב OFF. זה חשוב מאוד כי התכונה הפנימית של AMS-44 שנקראת LOOPBACK מבצעת downmix לכל הקלט, וזה מונע מ-CTS Verifier לבדוק ערוצים בודדים.

• מעבירים את המתג DIRECT MONITOR ב-Zoom AMS-44 למצב OFF.

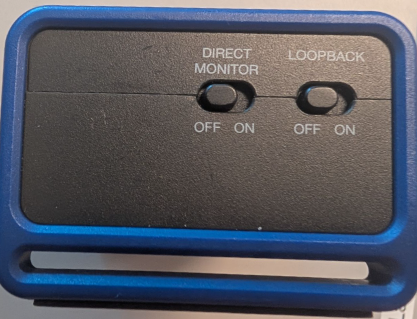

  איור 6. מפסק לולאה חוזרת ומעקב ישיר ב-Zoom AMS-44.

• מגדירים את כפתורי ההגברה של הערוצים 1, 2, 3 ו-4 לרמה נמוכה עד בינונית. אפשר לשנות את ההגדרות האלה במהלך הכיול.

• מגדירים את עוצמת הקול של יציאות A ו-B ב-Zoom AMS-44 למקסימום.

• מגדירים את עוצמת הקול של ה-DUT לטווח בינוני. אפשר לשנות את ההגדרה הזו במהלך הכיול כדי להשיג איכות אות אופטימלית.

תהליך הכיול באמצעות CTS Verifier

1. במכשיר Android שנבדק, מפעילים את CTS Verifier ועוברים אל Audio > Audio Data Paths USB 4-Channel Input Test (אודיו > בדיקת נתיבי נתוני אודיו של קלט USB עם 4 ערוצים).
2. מחברים את Zoom AMS-44 באמצעות USB. במסך הבדיקה אמור להופיע InCh: 4, OutCh: 4, שמעיד שהמכשיר מזוהה.
3. מקישים על הלחצן כיול בתוך הבדיקה. תיפתח תיבת דו-שיח של כיול עם תצוגה של אוסילוסקופ.

4. כלי הכיול מפעיל גל סינוס ברצף בכל אחד מארבעת ערוצי הפלט הלוגיים (ערוץ 1 עד ערוץ 4). לכל שלב:

   • ערוץ 1 (פלט A שמאלי -> כניסה 1): כשהכלי מציין שערוץ 1 פעיל, מסובבים את הכפתור Gain 1 ב-Zoom AMS-44. צופים באוסילוסקופ. מוצג גל סינוס נקי. משנים את עוצמת ההגברה עד שאמפליטודת השיא היא בערך 0.8 בתצוגה. האינדיקטור הירוק SIG פעיל.

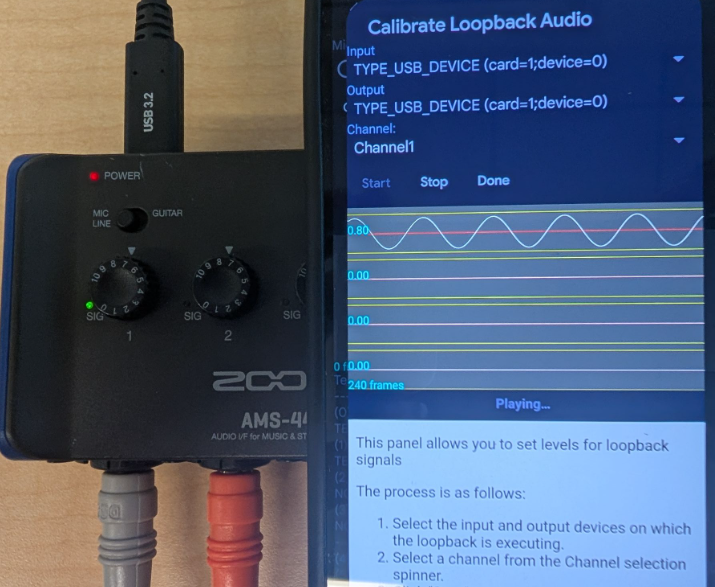

     איור 7. תהליך הכיול של Zoom AMS-44.

   • ערוץ 2 (יציאה A ימין -> כניסה 2): כשערוץ 2 פעיל, מסובבים את הכפתור Gain 2 ב-AMS-44 כדי להגיע לאמפליטודה דומה (בערך 0.8) באוסילוסקופ.

   • ערוץ 3 (פלט B שמאלי -> כניסה 3): כשערוץ 3 פעיל, מסובבים את הכפתור Gain 3.

   • ‫Channel 4 (output B right -> input 4): כשערוץ 4 פעיל, מסובבים את הכפתור Gain 4.

5. חוזרים על ההתאמות לפי הצורך עד שכל ארבעת הערוצים מציגים גל סינוס חזק ונקי (בסביבות 0.8 אמפליטודה בשיא) כשבוחרים אותם בתיבת הדו-שיח של הכיול.

הרצת בדיקת קלט של 4 ערוצים

1. יוצאים מתיבת הדו-שיח של הכיול.

2. מקישים על התחלה בבדיקת קלט של 4 ערוצים של נתוני אודיו ב-USB.

   הבדיקה עוברת אוטומטית בין השמעת צליל בכל ערוץ פלט ואימות האות בקלט התואם.

3. עוקבים אחרי האוסילוסקופ בבדיקה של כל ערוץ (Ch 0 עד 3).

   הבדיקה עוברת אם בכל ארבעת הערוצים מוצגות עוצמה גבוהה ורעידות נמוכות, שמציינות לולאת חזרה מוצלחת וקליטה של כל ערוץ נפרד.

בדיקת פלט של 8 ערוצים ([5.6/H-1-10])

בבדיקה הזו מאומתת התמיכה במסכות של ערוצי פלט מסוג Quad,‏ 5.1 ו-7.1. לא נדרש קלט של שמונה ערוצים. שמונת הפלטים מעורבבים בחזרה לקלט סטריאו לצורך אימות.

חומרה מומלצת

• מתאם אודיו חיצוני Vantec USB עם 7.1 ערוצים: מתאם נפוץ שתואם לתקן ומדווח באופן מקורי על מסכות פלט של Quad,‏ 5.1 ו-7.1

  • מכשיר Vantec USB 7.1 (באמזון)
    • כבל 4 מ' עד 3.5 מ"מ לחיבור למיקסר
    • ‫1 – 3.5 סטריאו ל-Dual Mono

• אחד ממיקסרי האודיו הסטריאו הבאים:

  • אפשרות 1: אחד ממיקסרי האודיו הבאים בסטריאו עם 6 ערוצים:
    • מיקסר אודיו סטריאו עם 6 ערוצים (ב-eBay)
    • מיקסר אודיו סטריאו עם 6 ערוצים (ב-AliExpress)
    • מיקסר אודיו סטריאו עם 6 ערוצים (ב-Amazon)
    • שימו לב: למיקסר סטריאו עם 6 ערוצים נדרש ספק כוח של 5 עד 20 וולט.
    • אפשרות 2: Cubilux 4-channel audio switcher
    • מפסק אודיו עם 4 ערוצים של Cubilux (ב-Amazon)

הגדרת מיקס של אודיו חוזר

צריך לערבב את שמונת הפלטים הנפרדים בחזרה לפלט סטריאו, באמצעות אחת מהאפשרויות הבאות:

• אפשרות 1 (מיקסר פעיל – מומלץ): שימוש במיקסר אודיו סטריאו עם 6 ערוצים:

  • מחברים את שמונת היציאות ממתאם Vantec לכניסות של המיקסר.
  • המיקסר משלב את האותות האלה לאות סטריאו יחיד.
  • מנתבים את יציאת הסטריאו של המיקסר בחזרה לכניסת הסטריאו של מתאם Vantec.

• אפשרות 2 (מתג ידני): שימוש במכשיר כמו מתג אודיו של Cubilux עם 4 ערוצים. ההגדרה הזו מספקת בידוד גבוה של הערוץ, אבל היא מחייבת את הבודק להחליף באופן ידני את הערוץ הפעיל שמופנה חזרה לכניסה.

כיול

• משתמשים בתיבת הדו-שיח של כיול ה-loopback של CTS Verifier כדי להפעיל כל ערוץ של המסכה Quad,‏ 5.1 או 7.1 בנפרד.
• מוודאים שכל ערוץ פלט נפרד מעורבב ונלכד בצורה נכונה על ידי הקלט.

תהליך כיול כללי

מחברים את שמונת ערוצי הפלט הנפרדים מהמתאם של Vantec לכניסות של מיקסר האודיו הסטריאו בעל 6 הערוצים, כך שהם מסוכמים בצורה נכונה בפלט הסטריאו של המיקסר, שמוחזר ללולאה לכניסת הסטריאו של Vantec. בבדיקה, ערוצים ספציפיים אמורים להופיע בקלט השמאלי או הימני של Vantec.

תהליך כיול של נתיבי נתוני אודיו – הגדרת חומרה לבדיקת USB רב-ערוצי

1. מחברים את מתאם המתח למיקסר האודיו הסטריאו.
2. מחברים את מתאם האודיו Vantec USB 7.1 ל-DUT באמצעות כבל USB ומתאם OTG, אם צריך.
3. מחברים את יציאת הסטריאו של מיקסר האודיו הסטריאו 6-way לכניסת הסטריאו line-in של מתאם ה-USB של Vantec. כדי ליצור את הלולאה הזו, צריך להשתמש בכבל סטריאו Y סטנדרטי של 3.5 מ"מ. יכול להיות שתצטרכו להחליף את המיקום של הכבלים השמאלי והימני (לבן ואדום באיור 8) כדי להתאים נכון את הערוצים השמאלי והימני, אבל אפשר לעשות את זה גם בשלב מאוחר יותר של חיבור הקלט, כשיהיה אות זמין.

4. מגדירים את עוצמת הקול של ה-DUT ל-90% בערך מהטווח המקסימלי. משתמשים בהגדרה הזו, יחד עם ההגברות האישיות של המיקסר, כדי להשיג אות אודיו אופטימלי.

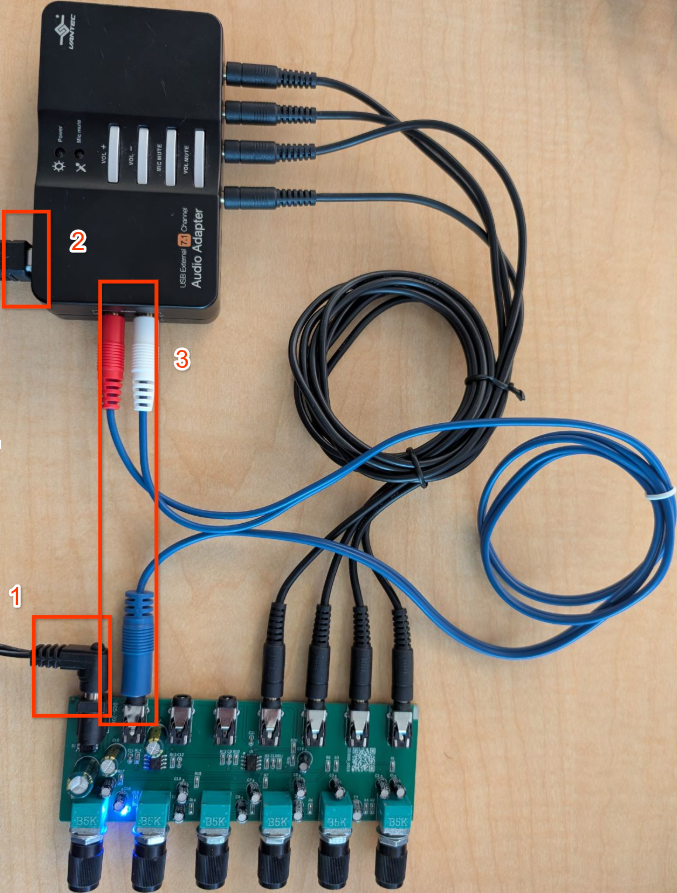

   איור 8. מחברים את הפלט של המיקסר לכניסה של Vantec.

חיבור הפלט של Vantec לכניסות של המיקסר

למתאם Vantec יש שמונה ערוצי פלט, שמקובצים בדרך כלל לארבעה שקעי סטריאו של 3.5 מ"מ: קדמי (FL/FR), אחורי (BL/BR), מרכזי/סאב (FC/LFE) וצדדי (SL/SR). צריך לחבר כל אחת מ-8 היציאות הנפרדות האלה לכניסות של מיקסר האודיו הסטריאו עם 6 ערוצים.

מזהים איזה מחבר פיזי ב-Vantec מתאים לכל ערוץ (לדוגמה, FL, FR). אפשר לעיין בתיעוד או בתוויות של Vantec. המיקסר הסטריאו עם 6 ערוצים מאפשר לכם להפנות כל קלט מחובר לאפיק הפלט הסטריאו השמאלי או הימני שלו.

שלבי הכיול

1. במכשיר Android, פותחים את CTS Verifier ובוחרים באפשרות Audio Data Paths USB Multichannel Test (נתיבי נתוני אודיו: בדיקת USB רב-ערוצית).

2. מקישים על כיול.

   בתיבת הדו-שיח של הכיול מושמע צליל בדיקה בכל אחד משמונת הערוצים, הסדר של בחירת הערוצים הוא:

   AudioFormat.CHANNEL_OUT_FRONT_LEFT (FL)
   AudioFormat.CHANNEL_OUT_FRONT_RIGHT (FR)
   AudioFormat.CHANNEL_OUT_BACK_LEFT (BL)
   AudioFormat.CHANNEL_OUT_BACK_RIGHT (BR)
   AudioFormat.CHANNEL_OUT_FRONT_CENTER (FC)
   AudioFormat.CHANNEL_OUT_LOW_FREQUENCY (LFE)
   AudioFormat.CHANNEL_OUT_SIDE_LEFT (SL)
   AudioFormat.CHANNEL_OUT_SIDE_RIGHT (SR)


אימות והתאמה

מבצעים את הפעולות הבאות לכל ערוץ בזמן ההפעלה:

1. שימו לב איזה ערוץ פעיל כרגע בתיבת הדו-שיח של הכיול.
2. מוודאים שהאות עובר בצורה תקינה מהפלט של Vantec דרך המיקסר ובחזרה לקלט של Vantec. אמור להופיע אות באוסילוסקופ של הכיול.
3. כש-FL,‏ BL,‏ FC או SL פעילים, מוודאים שאות נרשם בערוץ השמאלי של מסך הכיול.
4. כש-FR,‏ BR,‏ LFE או SR פעילים, מוודאים שסיגנל נרשם בערוץ הנכון של תצוגת הכיול.

5. משתמשים בבורר עוצמת הקול או ההגברה של כל ערוץ בנפרד במיקסר האודיו הסטריאו, ששולט בקלט שמחובר לערוץ הפלט של Vantec שמופעל. משנים את ההגברה עד שבתצוגת הכיול מוצגת הגברה של 0.8 בערך עבור הערוץ הזה.

6. ממשיכים בתהליך הזה לכל שמונת הערוצים. כדאי לעקוב אחרי ידית המיקסר שמכוונת את הערוץ של Vantec.

7. אחרי שכל שמונת הערוצים הופעלו ועברו כיול לרווח של כ-0.8 או יותר, יוצאים מתיבת הדו-שיח של הכיול.

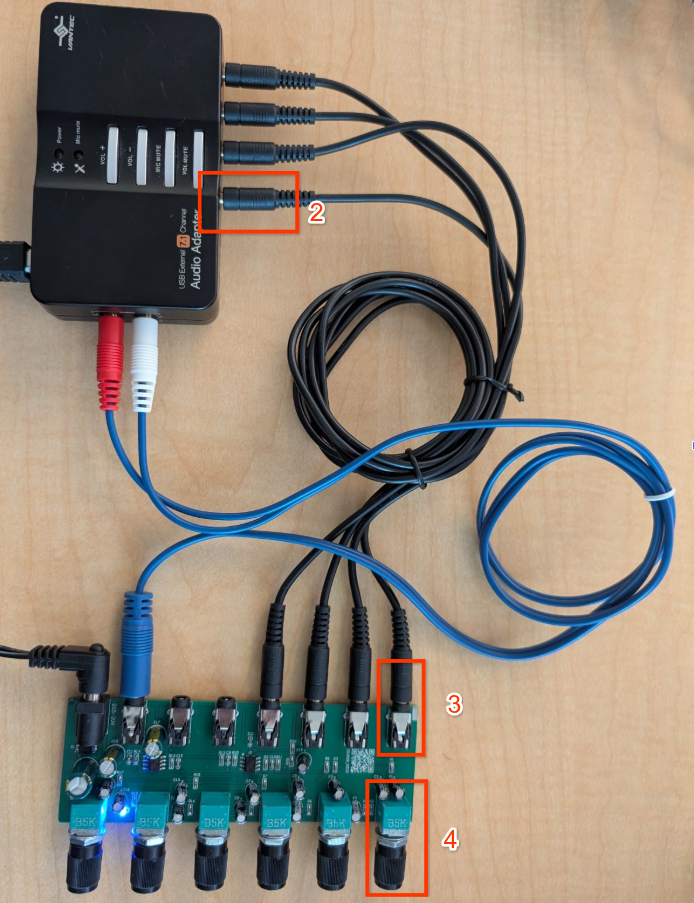

   איור 9. מחברים את הפלט של Vantec לכניסה של המיקסר.

הרצת בדיקת פלט של 8 ערוצים

1. עוברים אל Audio > Audio Data Paths USB Multichannel Test ב-CTS Verifier.

2. מחברים את מתאם האודיו של Vantec USB ואת המיקסר או את ההגדרה של המתג.

   • מיקסר פעיל

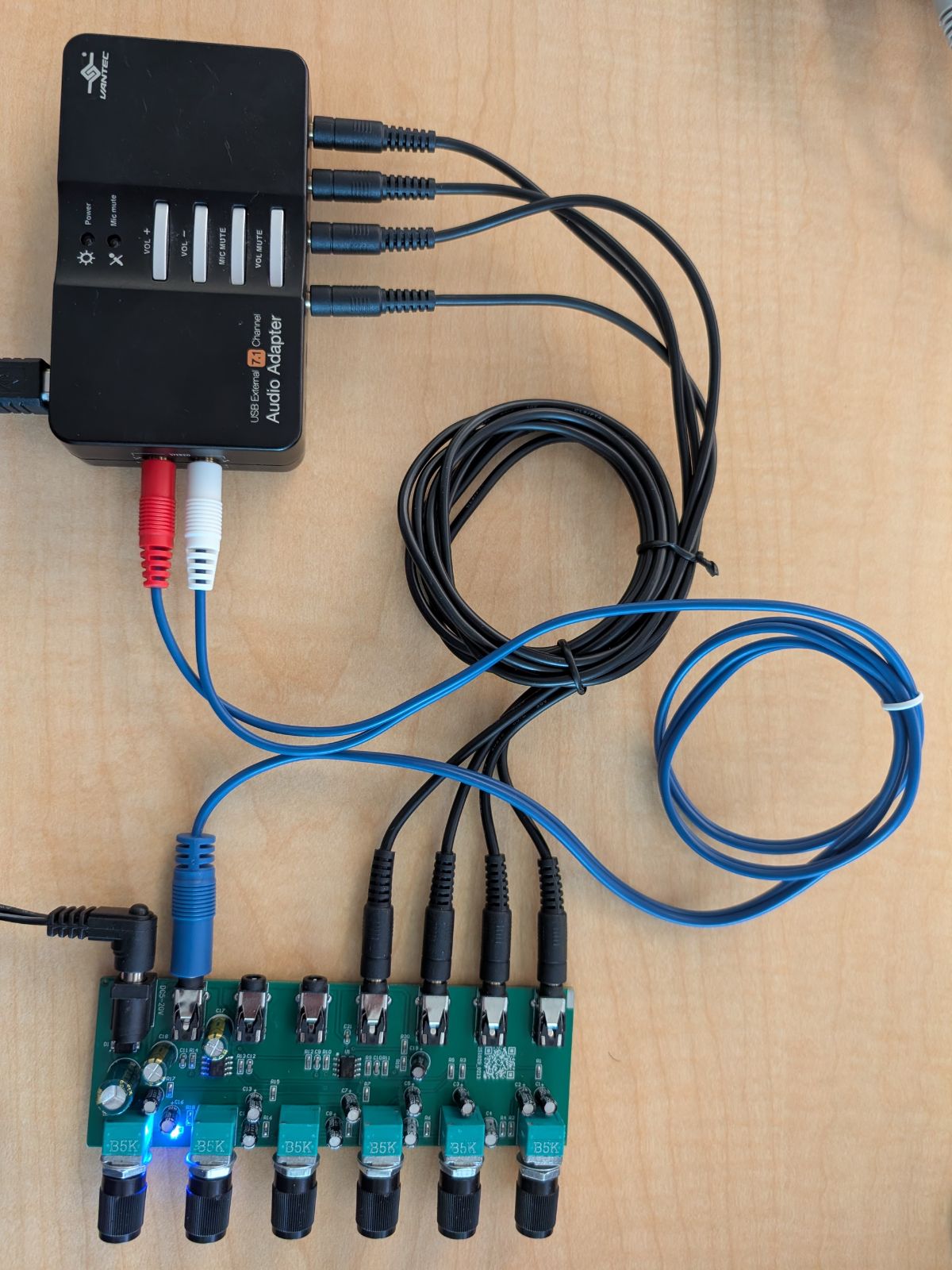

     איור 10. חיבור פעיל למיקסר.

   • מיקסר ידני

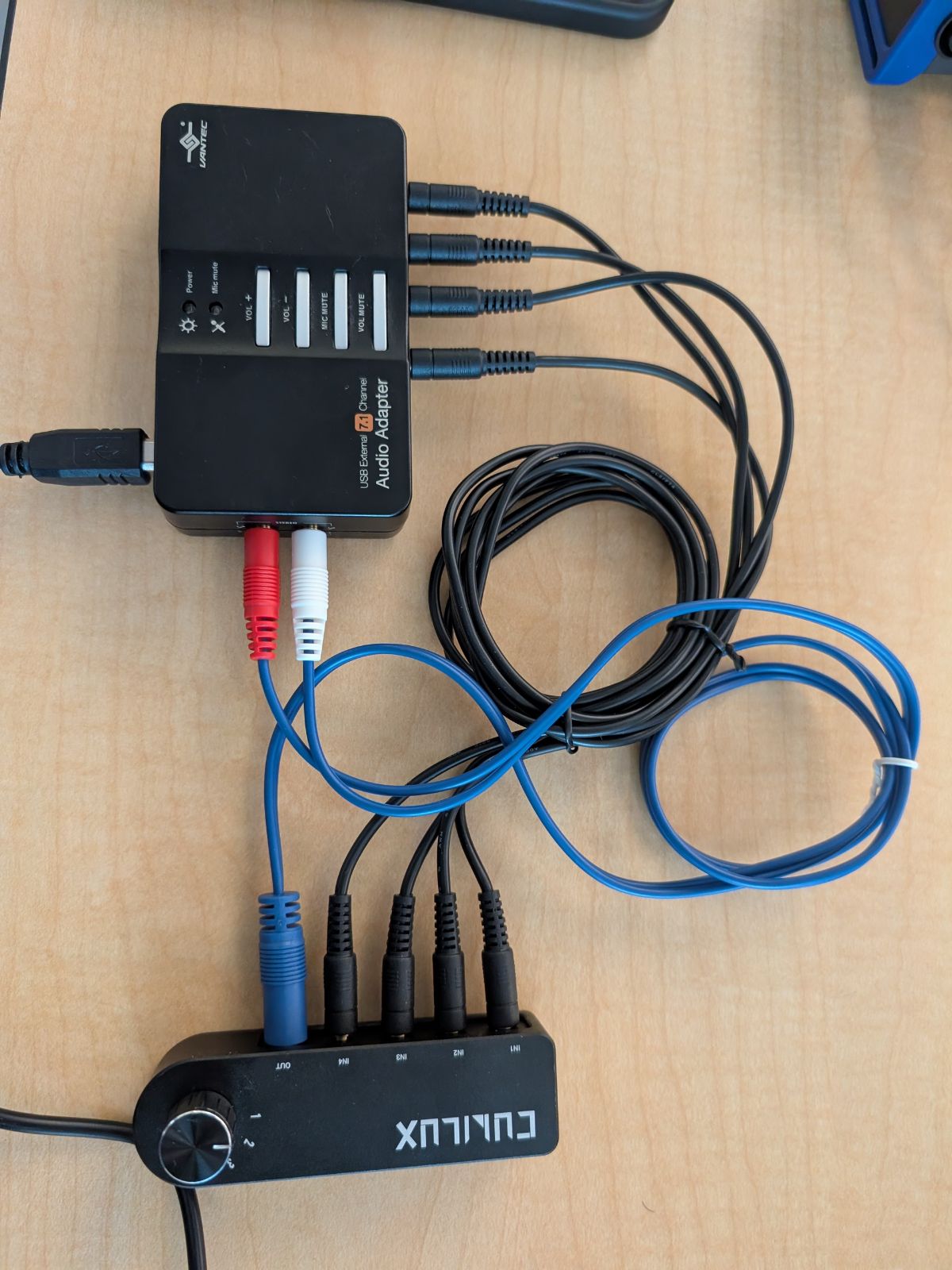

     איור 11. חיבור ידני של המיקסר.

3. אופציונלי: אם אתם משתמשים במתג ידני (אפשרות 2), מסמנים את התיבה Manual Mode. כך תוכלו להפנות ידנית את הערוץ הספציפי שנבדק לכניסת הסטריאו לפני שתתחילו כל בדיקת משנה.

4. לוחצים על התחלה.

   הבדיקה חוזרת על עצמה בכל הערוצים במסכות הבאות:

   • ארבעה רמקולים: קדמי שמאלי, קדמי ימני, אחורי שמאלי, אחורי ימני.
   • ‫5.1: שמאלי קדמי, ימני קדמי, מרכזי, LFE, שמאלי אחורי, ימני אחורי.
   • ‫7.1: שמאל קדמי, ימין קדמי, מרכז, LFE, שמאל אחורי, ימין אחורי, שמאל צדדי, ימין צדדי.

   הכלי לניתוח מצפה שערוצים עם אינדקס אי-זוגי (L,‏ C,‏ LB,‏ SL) יופיעו בקלט השמאלי, וערוצים עם אינדקס זוגי (R,‏ LFE,‏ RB,‏ SR) יופיעו בקלט הימני.

5. כדי לוודא שכל ערוץ עובר, בודקים אם יש אות נקי באוסילוסקופ.

   הבדיקה עוברת אם כל המסכות (Quad, ‏ 5.1, ‏ 7.1) מאומתות באופן מלא.
