Audio-Multi-Channel-Eingabe und ‑Ausgabe testen

Mit Android 17 werden CTS Verifier-Tests für die Mehrkanal-Audioeingabe und ‑ausgabe eingeführt.

Auf dieser Seite werden die Einrichtungs- und Überprüfungsschritte für Audio-Tests mit 4-Kanal-Eingabe und 8-Kanal-Ausgabe im CTS Verifier beschrieben.

Test der 4-Kanal-Eingabe ([5.6/H-1-11])

Mit diesem Test wird überprüft, ob das Gerät vier separate Kanäle erfassen kann.

Hardware kalibrieren und einrichten

Um die Hardware für Tests einzurichten, müssen Sie jeden der vier Ausgabekanäle, die vom CTS Verifier-Test generiert werden, wieder in die entsprechenden Eingabekanäle des Zoom AMS-44 leiten. Da der Zoom AMS-44 Stereoausgänge A und B bietet, die die Kanäle 1/2 bzw. 3/4 übertragen, benötigen Sie Y-Kabel, um diese Stereosignale wieder in einzelne Mono-Eingaben aufzuteilen.

Empfohlene Hardware und Kabel

Wir empfehlen, für Tests eine der folgenden Audioschnittstellen zu verwenden:

• Option 1: Zoom AMS-44:Professionelle 4-in/4-out-Schnittstelle

  • Zoom AMS 44 (auf Amazon) oder Zoom AMS 44 (auf AliExpress)
  • Kabel: 2 × 3,5 mm auf 2 × 6,35 mm Mono

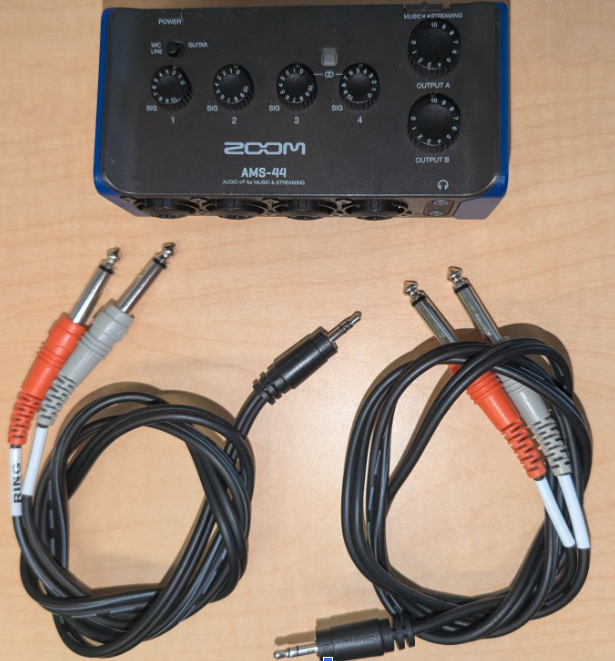

  Abbildung 1 : Zoom AMS-44 und Kabel.

• Option 2: Focusrite Scarlett 4i4 (4. Generation) : Professionelle 4-in/4-out-Schnittstelle

  • Focusrite Scarlett 4i4 (auf Sweetwater)
  • 4 × 6,35-mm-Kabel

Physische Verbindungen einrichten

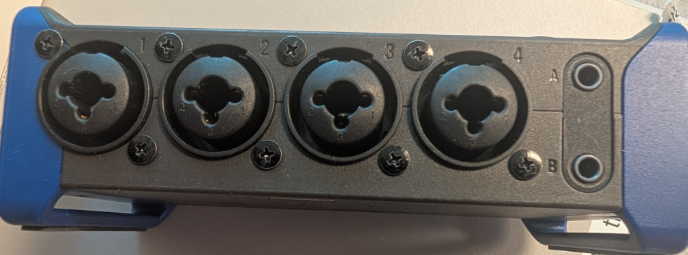

Abbildung 2 : Ein- und Ausgänge des Zoom AMS-44.

1. Ausgang A mit den Eingängen 1 und 2 verbinden:

   • Stecken Sie ein 3,5-mm-Stereoende eines Y-Kabels in die Ausgangsbuchse A auf der Vorderseite des Zoom AMS-44.
   • Verbinden Sie den 6,5-mm-Monostecker, der dem linken Kanal von Ausgang A entspricht, mit der Eingangsbuchse 1 des AMS-44.
   • Verbinden Sie den 6,5-mm-Monostecker, der dem rechten Kanal von Ausgang A entspricht, mit der Eingangsbuchse 2 des AMS-44.

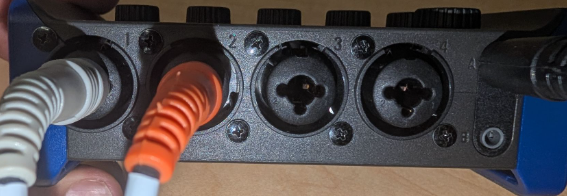

   Abbildung 3 : Verbindungen des Ausgangs A des Zoom AMS-44.

2. Ausgang B mit den Eingängen 3 und 4 verbinden:

   • Stecken Sie das 3,5-mm-Stereoende des zweiten Y-Kabels in die Ausgangsbuchse B auf der Vorderseite des Zoom AMS-44.
   • Verbinden Sie den 6,5-mm-Monostecker für den linken Kanal von Ausgang B mit der Eingangsbuchse 3.
   • Verbinden Sie den 6,5-mm-Monostecker für den rechten Kanal von Ausgang B mit der Eingangsbuchse 4.

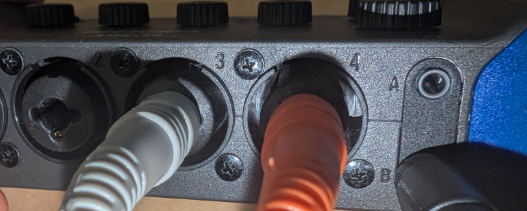

   Abbildung 4 : Verbindungen des Ausgangs B des Zoom AMS-44.

3. Verbinden Sie den Zoom AMS-44 über ein USB-Kabel mit dem zu testenden Android-Gerät.

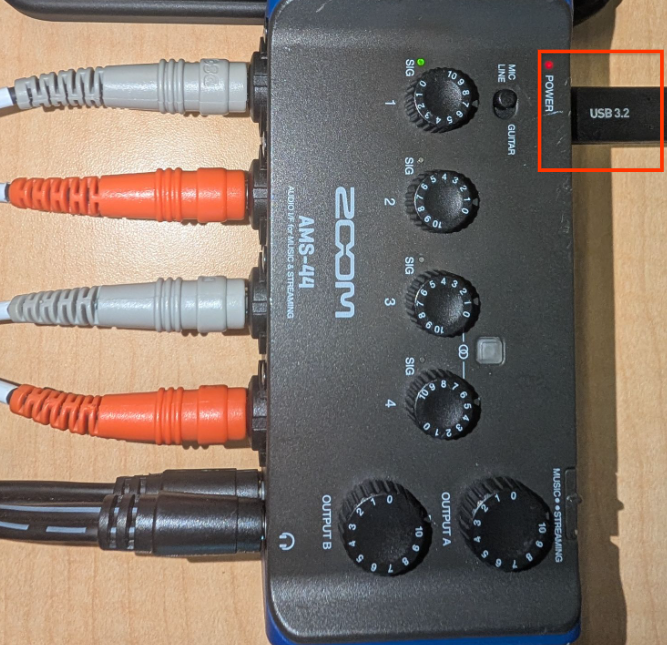

   Abbildung 5 : Zoom AMS-44 über USB mit dem zu testenden Gerät verbinden.

Zoom AMS-44 konfigurieren

• Stellen Sie den Schalter LOOPBACK am Zoom AMS-44 auf OFF (Aus). Das ist wichtig, da die interne Loopback-Funktion des AMS-44 alle Eingaben heruntermischt, wodurch der CTS Verifier keine einzelnen Kanäle testen kann.

• Stellen Sie den Schalter DIRECT MONITOR am Zoom AMS-44 auf OFF (Aus).

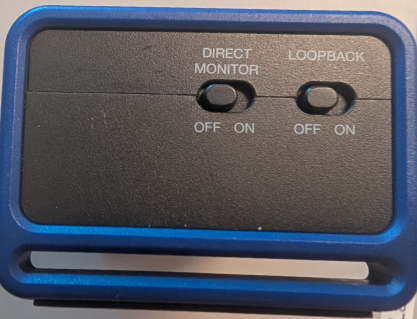

  Abbildung 6 : Schalter für Direktmonitoring und Loopback des Zoom AMS-44.

• Stellen Sie die einzelnen Verstärkungsregler für die Eingänge 1, 2, 3 und 4 auf einen niedrigen bis mittleren Wert ein. Diese Werte werden während der Kalibrierung angepasst.

• Stellen Sie die Lautstärke der Ausgänge A und B am Zoom AMS-44 auf das Maximum ein.

• Stellen Sie die Lautstärke des zu testenden Geräts auf einen mittleren Wert ein. Sie können diese Einstellung während der Kalibrierung ändern, um eine optimale Signalqualität zu erzielen.

Kalibrierung mit dem CTS Verifier

1. Starten Sie auf dem zu testenden Android-Gerät den CTS Verifier und rufen Sie Audio > Audio Data Paths USB 4-Channel Input Test auf.
2. Verbinden Sie den Zoom AMS-44 über USB. Auf dem Testbildschirm sollte InCh: 4, OutCh: 4 angezeigt werden, was darauf hinweist, dass das Gerät erkannt wurde.
3. Tippen Sie im Test auf die Schaltfläche Calibrate (Kalibrieren). Dadurch wird ein Kalibrierungsdialog mit einer Oszilloskopanzeige geöffnet.

4. Das Kalibrierungsprogramm gibt eine Sinuswelle nacheinander über jeden der vier logischen Ausgabekanäle (Kanal 1 bis Kanal 4) aus. Gehen Sie für jeden Schritt so vor:

   • Kanal 1 (Ausgang A links -> Eingang 1): Wenn das Programm anzeigt, dass Kanal 1 aktiv ist, passen Sie den Regler Gain 1 (Verstärkung 1) am Zoom AMS-44 an. Beobachten Sie das Oszilloskop. Sie sehen eine saubere Sinuswelle. Passen Sie die Verstärkung so an, dass die Spitzenamplitude auf dem Display etwa 0,8 beträgt. Die grüne Anzeige SIG ist aktiv.

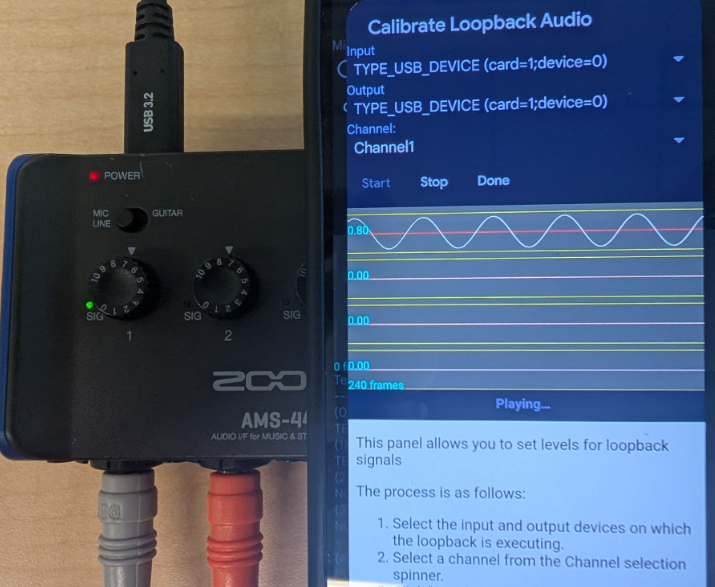

     Abbildung 7 : Kalibrierung des Zoom AMS-44.

   • Kanal 2 (Ausgang A rechts -> Eingang 2): Wenn Kanal 2 aktiv ist, passen Sie den Regler Gain 2 (Verstärkung 2) am AMS-44 an, um eine ähnliche Amplitude (etwa 0,8) auf dem Oszilloskop zu erzielen.

   • Kanal 3 (Ausgang B links -> Eingang 3): Wenn Kanal 3 aktiv ist, passen Sie den Regler Gain 3 (Verstärkung 3) an.

   • Kanal 4 (Ausgang B rechts -> Eingang 4): Wenn Kanal 4 aktiv ist, passen Sie den Regler Gain 4 (Verstärkung 4) an.

5. Wiederholen Sie die Anpassungen nach Bedarf, bis alle vier Kanäle eine starke, saubere Sinuswelle (Spitzenamplitude etwa 0,8) zeigen, wenn sie im Kalibrierungsdialog ausgewählt werden.

Test der 4-Kanal-Eingabe ausführen

1. Schließen Sie den Kalibrierungsdialog.

2. Tippen Sie unter Audio Data Paths USB 4-Channel Input Test auf Start.

   Der Test gibt automatisch einen Ton auf jedem Ausgabekanal aus und überprüft das Signal auf dem entsprechenden Eingang.

3. Beobachten Sie das Oszilloskop im Test für jeden Kanal (Ch 0 bis 3).

   Der Test ist erfolgreich, wenn alle vier Kanäle eine hohe Amplitude und einen niedrigen Jitter aufweisen, was auf ein erfolgreiches Loopback und eine erfolgreiche Erfassung jedes einzelnen Kanals hinweist.

Test der 8-Kanal-Ausgabe ([5.6/H-1-10])

Mit diesem Test wird die Unterstützung für Quad-, 5.1- und 7.1-Ausgabekanäle überprüft. Eine 8-Kanal-Eingabe ist nicht erforderlich. Die acht Ausgänge werden zur Überprüfung wieder in eine Stereo-Eingabe gemischt.

Empfohlene Hardware

• Vantec USB External 7.1 Channel Audioadapter:Ein gängiger, klassenkonformer Adapter, der Quad-, 5.1- und 7.1-Ausgabemasken nativ meldet

  • Vantec USB 7.1-Gerät (auf Amazon)
    • 4 × 3,5-mm-Kabel für die Verbindung zum Mischpult
    • 1 × 3,5-mm-Stereo auf 2 × Mono

• Eines der folgenden Stereo-Audiomischpulte:

  • Option 1: Eines der folgenden 6-fach-Stereo-Audiomischpulte:
    • 6-fach-Stereo-Audiomischpult (auf eBay)
    • 6-fach-Stereo-Audiomischpult (auf AliExpress)
    • 6-fach-Stereo-Audiomischpult (auf Amazon)
    • Anforderungen an die Stromversorgung für das aktive Mischpult:
      • Informationen finden Sie in den Spezifikationen des von Ihnen gekauften Mischpultmodells. Im Allgemeinen benötigen aktive Mischpulte eine 5- bis 24-V-Gleichstromversorgung (üblicherweise 12 V Gleichstrom, >= 500 mA) mit einem standardmäßigen 5,5-mm-Außendurchmesser × 2,1-mm-Innendurchmesser-Hohlstecker mit Mittelkontakt.
      • Vorschlag für eine Suchanfrage nach Ersatznetzteilen: „12 V DC power supply 5.5mm x 2.1mm barrel connector center positive“
      • Beispiele für Links zu Netzteilen:
        • Netzteil (auf B&H)
        • Netzteiladapter (auf Amazon)
        • Wandadapter (auf Electronix Express)
    • Option 2: Cubilux 4-Kanal-Audioschalter
    • Cubilux 4-Kanal-Audioschalter (auf Amazon)

Loopback-Mischung einrichten

Sie müssen die acht separaten Ausgänge wieder in eine Stereo-Eingabe mischen. Verwenden Sie dazu eine der folgenden Optionen:

• Option 1 (aktives Mischpult – empfohlen): Verwenden Sie ein 6-fach-Stereo-Audiomischpult:

  • Verbinden Sie die acht Ausgänge des Vantec-Adapters mit den Eingängen des Mischpults.
  • Das Mischpult kombiniert diese zu einem einzelnen Stereosignal.
  • Leiten Sie den Stereoausgang des Mischpults wieder in den Stereo- Eingang des Vantec-Adapters.

• Option 2 (manueller Schalter): Verwenden Sie ein Gerät wie den Cubilux 4-Kanal-Audioschalter. Dieser bietet eine hohe Kanaltrennung, erfordert aber, dass der Tester den aktiven Kanal, der wieder an den Eingang geleitet wird, manuell umschaltet.

Kalibrieren

• Verwenden Sie den Loopback-Kalibrierungsdialog des CTS Verifier, um jeden Kanal der Quad-, 5.1- oder 7.1-Maske einzeln abzuspielen.
• Prüfen Sie, ob jeder separate Ausgabekanal korrekt gemischt und vom Eingang erfasst wird.

Allgemeine Kalibrierung

Verbinden Sie die acht separaten Ausgabekanäle des Vantec-Adapters mit den Eingängen Ihres 6-fach-Stereo-Audiomischpults, sodass sie korrekt zum Stereoausgang des Mischpults summiert werden, der dann wieder an den Stereo-Eingang des Vantec geleitet wird. Der Test erwartet, dass bestimmte Kanäle am linken oder rechten Eingang des Vantec angezeigt werden.

Kalibrierung für die Hardwareeinrichtung des USB-Mehrkanaltests für Audiopfade

1. Verbinden Sie das Netzteil mit dem Stereo-Audiomischpult.
2. Verbinden Sie den Vantec USB 7.1-Audioadapter über ein USB-Kabel und gegebenenfalls einen OTG-Adapter mit dem zu testenden Gerät.
3. Verbinden Sie den Stereoausgang des 6-fach-Stereo-Audiomischpults mit dem Stereo-Line-in-Eingang des Vantec USB-Adapters. Verwenden Sie für dieses Loopback ein standardmäßiges 3,5-mm-Stereo-Y-Kabel. Möglicherweise müssen Sie die Position des linken und rechten Kabels (weiß und rot in Abbildung 8) vertauschen, um die linken und rechten Kanäle korrekt anzupassen. Sie können das aber auch später beim Verbinden der Eingänge tun, wenn ein Signal verfügbar ist.

4. Stellen Sie die Lautstärke des zu testenden Geräts auf etwa 90% des maximalen Bereichs ein. Verwenden Sie diese Einstellung zusammen mit den einzelnen Verstärkungen des Mischpults, um ein optimales Audiosignal zu erzielen.

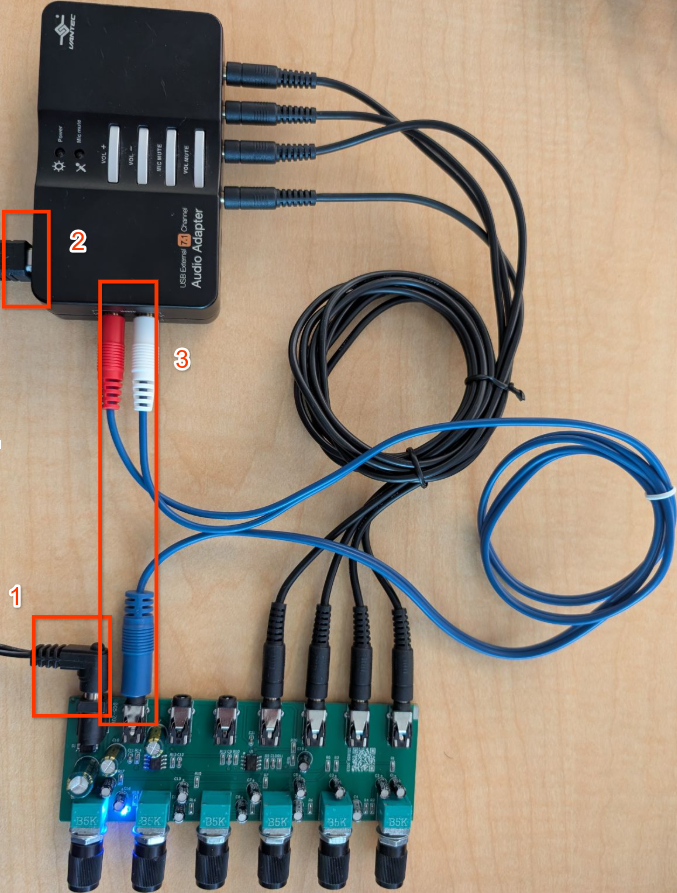

   Abbildung 8 : Mischpultausgang mit Vantec-Eingang verbinden.

Vantec-Ausgang mit Mischpulteingängen verbinden

Der Vantec-Adapter hat acht Ausgabekanäle, die in der Regel in vier 3,5-mm-Stereobuchsen gruppiert sind: vorne (FL/FR), hinten (BL/BR), Mitte/Sub (FC/LFE) und Seite (SL/SR). Sie müssen jeden dieser acht separaten Ausgänge mit den Eingängen Ihres 6-fach-Stereo-Audiomischpults verbinden.

Ermitteln Sie, welcher physische Anschluss am Vantec welchem Kanal entspricht (z. B. FL, FR). Informationen finden Sie in der Dokumentation oder auf den Etiketten von Vantec. Mit dem 6-fach-Stereomischpult können Sie jede verbundene Eingabe entweder an den linken oder rechten Stereoausgangsbus leiten.

Kalibrierungsschritte

1. Öffnen Sie auf dem Android-Gerät CTS Verifier und wählen Sie Audio Data Paths USB Multichannel Test aus.

2. Tippen Sie auf Calibrate (Kalibrieren).

   Der Kalibrierungsdialog gibt einen Testton über jeden der acht Kanäle aus. Die Kanalauswahl erfolgt in der folgenden Reihenfolge:

   AudioFormat.CHANNEL_OUT_FRONT_LEFT (FL)
   AudioFormat.CHANNEL_OUT_FRONT_RIGHT (FR)
   AudioFormat.CHANNEL_OUT_BACK_LEFT (BL)
   AudioFormat.CHANNEL_OUT_BACK_RIGHT (BR)
   AudioFormat.CHANNEL_OUT_FRONT_CENTER (FC)
   AudioFormat.CHANNEL_OUT_LOW_FREQUENCY (LFE)
   AudioFormat.CHANNEL_OUT_SIDE_LEFT (SL)
   AudioFormat.CHANNEL_OUT_SIDE_RIGHT (SR)


Prüfen und anpassen

Führen Sie die folgenden Schritte für jeden Kanal aus, während er wiedergegeben wird:

1. Notieren Sie sich, welcher Kanal gerade im Kalibrierungsdialog aktiv ist.
2. Prüfen Sie, ob das Signal korrekt vom Vantec-Ausgang über das Mischpult und zurück zum Vantec-Eingang geleitet wird. Im Kalibrierungsoszilloskop sollte ein Signal zu sehen sein.
3. Wenn FL, BL, FC oder SL aktiv ist, prüfen Sie, ob auf dem linken Kanal der Kalibrierungsanzeige ein Signal registriert wird.
4. Wenn FR, BR, LFE oder SR aktiv ist, prüfen Sie, ob auf dem rechten Kanal der Kalibrierungsanzeige ein Signal registriert wird.

5. Verwenden Sie den einzelnen Verstärkungs- oder Lautstärkeregler am Stereo-Audiomischpult, der die Eingabe steuert, die mit dem wiedergegebenen Vantec-Ausgangskanal verbunden ist. Passen Sie die Verstärkung so an, dass auf der Kalibrierungsanzeige für diesen Kanal etwa 0,8 angezeigt werden.

6. Setzen Sie diesen Vorgang für alle acht Kanäle fort. Notieren Sie sich, welcher Mischpultregler welchen Vantec-Kanal anpasst.

7. Nachdem alle acht Kanäle wiedergegeben und auf eine Verstärkung von etwa 0,8 oder höher kalibriert wurden, schließen Sie den Kalibrierungsdialog.

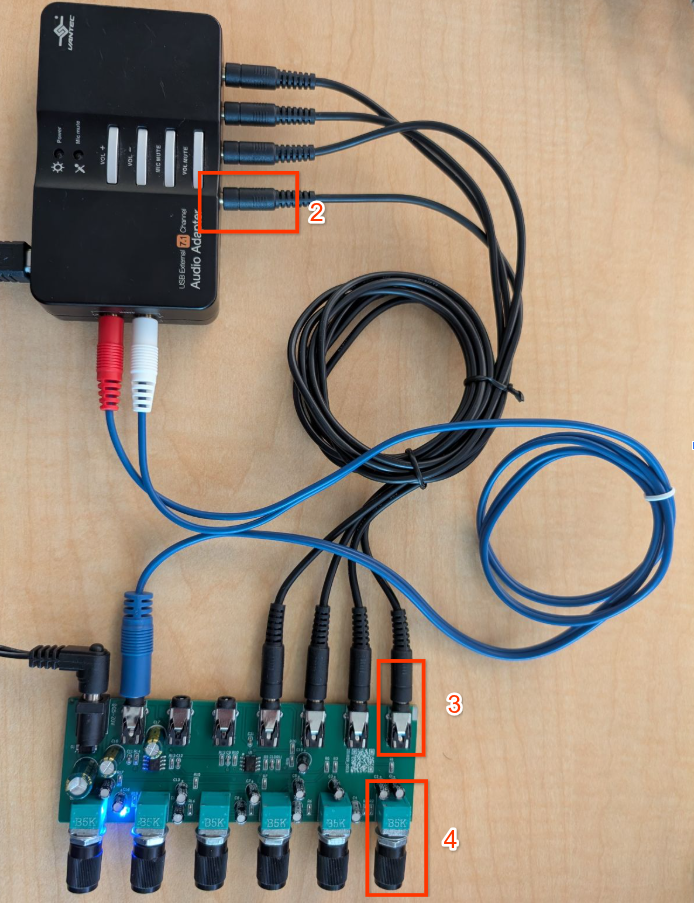

   Abbildung 9 : Vantec-Ausgang mit Mischpulteingang verbinden.

Test der 8-Kanal-Ausgabe ausführen

1. Rufen Sie im CTS Verifier Audio > Audio Data Paths USB Multichannel Test auf.

2. Verbinden Sie den Vantec USB-Audioadapter und das Mischpult oder den Schalter.

   • Aktives Mischpult

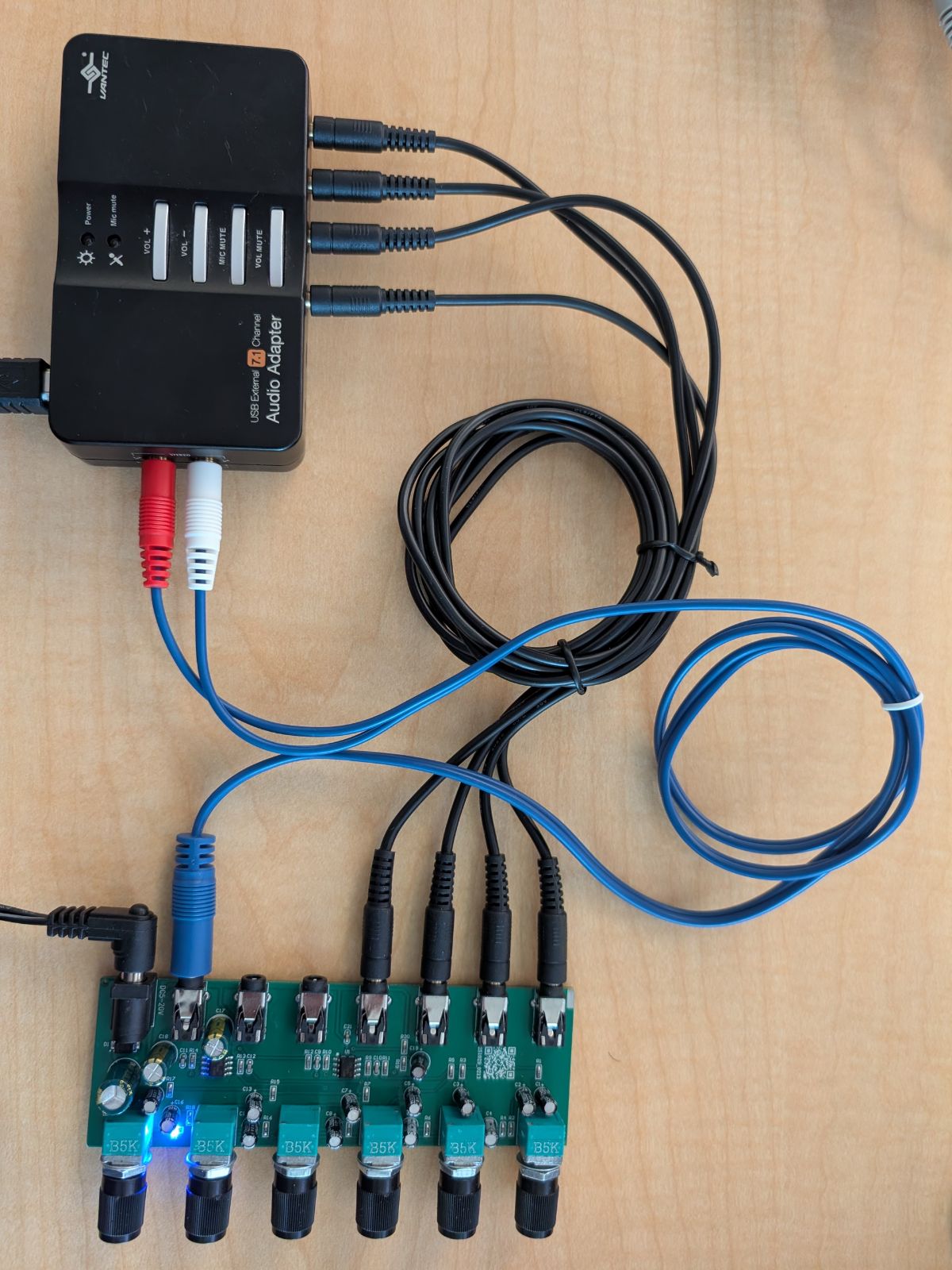

     Abbildung 10 : Verbindung mit einem aktiven Mischpult.

   • Manuelles Mischpult

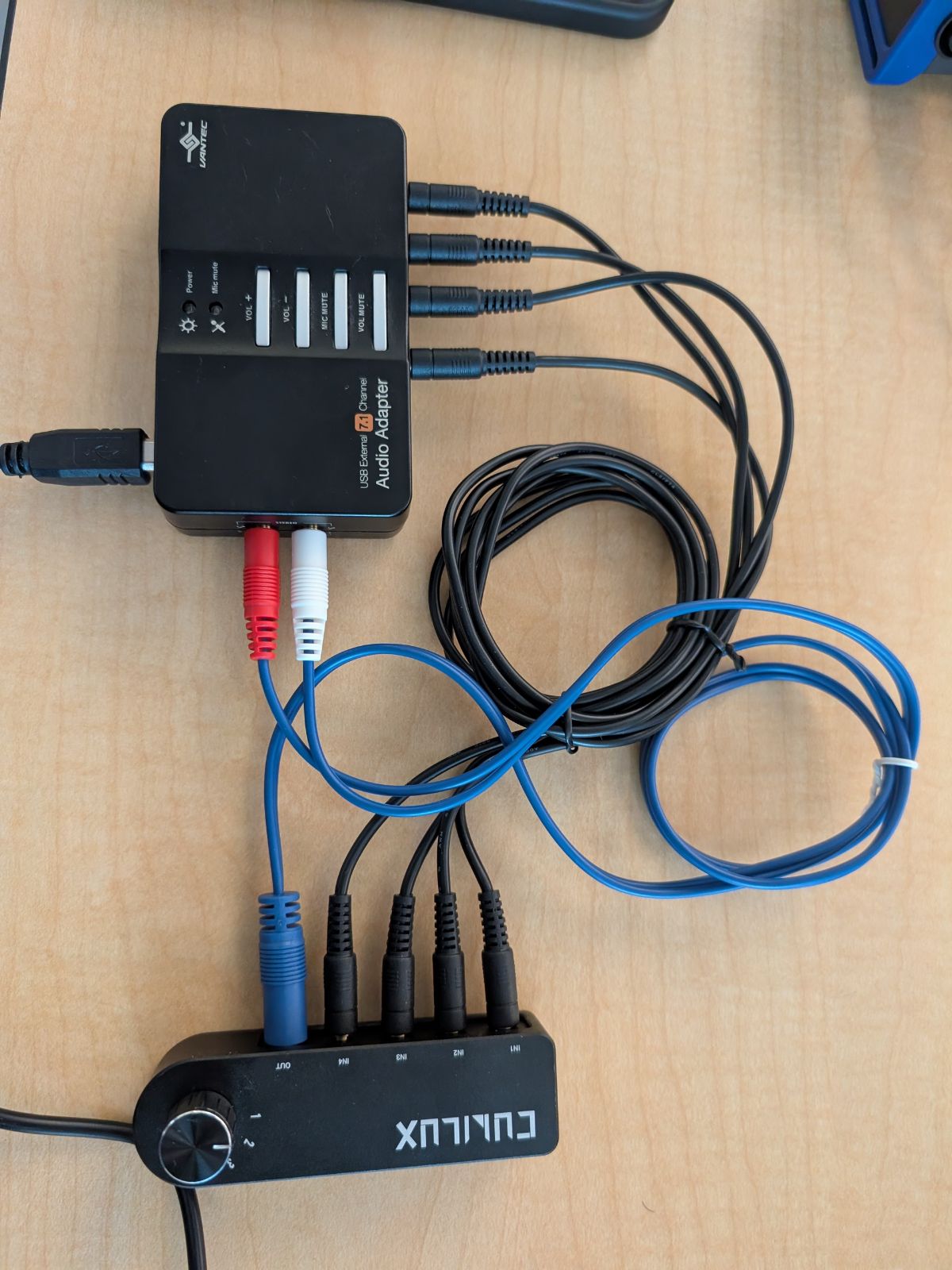

     Abbildung 11 : Verbindung mit einem manuellen Mischpult.

3. Optional: Wenn Sie einen manuellen Schalter verwenden (Option 2), klicken Sie das Kästchen Manual Mode (Manueller Modus) an. So können Sie den zu testenden Kanal manuell an den Stereo-Eingang leiten, bevor Sie jeden Untertest starten.

4. Drücken Sie Start.

   Der Test durchläuft alle Kanäle in den folgenden Masken:

   • Quad: vorne links, vorne rechts, hinten links, hinten rechts
   • 5.1: vorne links, vorne rechts, Mitte, LFE, hinten links, hinten rechts
   • 7.1: vorne links, vorne rechts, Mitte, LFE, hinten links, hinten rechts, Seite links, Seite rechts

   Der Analyzer erwartet, dass Kanäle mit ungeradem Index (L, C, LB, SL) am linken Eingang und Kanäle mit geradem Index (R, LFE, RB, SR) am rechten Eingang angezeigt werden.

5. Prüfen Sie, ob jeder Kanal bestanden wurde, indem Sie im Oszilloskop nach einem sauberen Signal suchen.

   Der Test ist erfolgreich, wenn alle Masken (Quad, 5.1, 7.1) vollständig validiert wurden.
