ऑडियो के मल्टी-चैनल इनपुट और मल्टी-चैनल आउटपुट की जांच करना

Android 17 में, ऑडियो के मल्टी-चैनल इनपुट और आउटपुट के लिए, सीटीएस वेरिफ़ायर टेस्ट की सुविधा जोड़ी गई है.

इस पेज पर, सीटीएस वेरिफ़ायर में चार-चैनल इनपुट और आठ-चैनल आउटपुट वाले ऑडियो की टेस्टिंग के लिए, सेटअप और पुष्टि करने के चरणों के बारे में बताया गया है.

चार-चैनल इनपुट की जांच करना ([5.6/H-1-11])

इस टेस्ट से यह पुष्टि की जाती है कि डिवाइस, चार अलग-अलग चैनलों को कैप्चर कर सकता है.

हार्डवेयर को कैलिब्रेट और सेट अप करना

टेस्टिंग के लिए हार्डवेयर सेट अप करने के लिए, सीटीएस वेरिफ़ायर टेस्ट से जनरेट किए गए चार आउटपुट चैनलों में से हर एक को, Zoom AMS-44 पर मौजूद उससे जुड़े इनपुट चैनलों में वापस लूप करें. Zoom AMS-44, स्टीरियो आउटपुट A और B देता है. इनमें क्रम से चैनल 1/2 और 3/4 होते हैं. इसलिए, आपको इन स्टीरियो सिग्नल को अलग-अलग मोनो इनपुट में वापस स्प्लिट करने के लिए, Y-केबल की ज़रूरत होगी.

सुझाए गए हार्डवेयर और केबल

हमारा सुझाव है कि टेस्टिंग के लिए, इनमें से किसी एक ऑडियो इंटरफ़ेस का इस्तेमाल करें:

• पहला विकल्प: Zoom AMS-44: चार-इन/चार-आउट वाला प्रोफ़ेशनल इंटरफ़ेस

  • Zoom AMS 44 (Amazon पर) या Zoom AMS 44 (AliExpress पर)
  • केबल: दो - 3.5 मि॰मी॰ से ड्यूअल 6.35 मि॰मी॰ मोनो

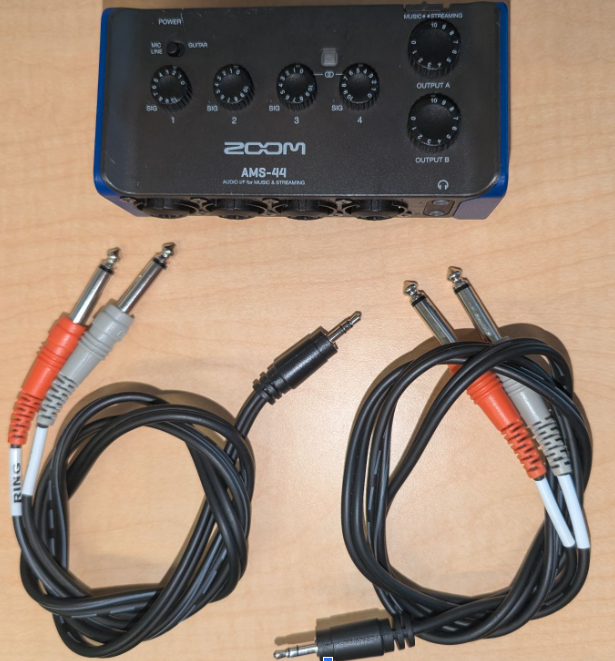

  पहली इमेज. Zoom AMS-44 और केबल.

• दूसरा विकल्प: Focusrite Scarlett 4i4 (चौथी जनरेशन): चार-इन/चार-आउट वाला प्रोफ़ेशनल इंटरफ़ेस

  • Focusrite Scarlett 4i4 (Sweetwater पर)
  • चार - 6.35 मि॰मी॰ केबल

फ़िज़िकल कनेक्शन सेट अप करना

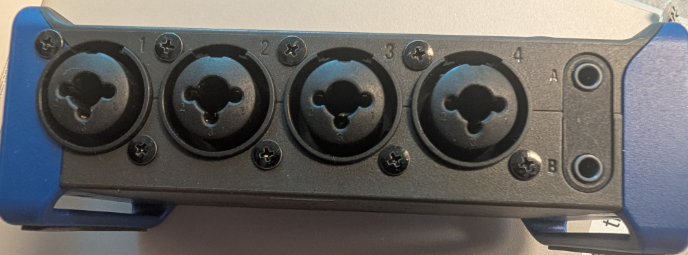

दूसरी इमेज. Zoom AMS-44 के इनपुट और आउटपुट.

1. आउटपुट A को इनपुट 1 और 2 से कनेक्ट करें:

   • Y-केबल के 3.5 मि॰मी॰ वाले स्टीरियो सिरे को, Zoom AMS-44 के सामने मौजूद आउटपुट A जैक में प्लग करें.
   • आउटपुट A के बाएं चैनल से जुड़े मोनो 6.5 मि॰मी॰ प्लग को, AMS-44 पर मौजूद इनपुट 1 जैक से कनेक्ट करें.
   • आउटपुट A के दाएं चैनल से जुड़े मोनो 6.5 मि॰मी॰ प्लग को, AMS-44 पर मौजूद इनपुट 2 जैक से कनेक्ट करें.

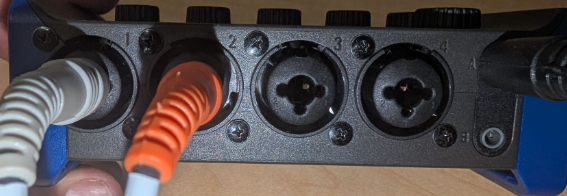

   तीसरी इमेज. Zoom AMS-44 के आउटपुट A के कनेक्शन.

2. आउटपुट B को इनपुट 3 और 4 से कनेक्ट करें:

   • दूसरी Y-केबल के 3.5 मि॰मी॰ वाले स्टीरियो सिरे को, Zoom AMS-44 के सामने मौजूद आउटपुट B जैक में प्लग करें.
   • आउटपुट B के बाएं चैनल से जुड़े मोनो 6.5 मि॰मी॰ प्लग को, इनपुट 3 जैक से कनेक्ट करें.
   • आउटपुट B के दाएं चैनल से जुड़े मोनो 6.5 मि॰मी॰ प्लग को, इनपुट 4 जैक से कनेक्ट करें.

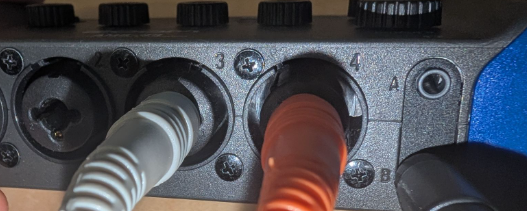

   चौथी इमेज. Zoom AMS-44 के आउटपुट B के कनेक्शन.

3. यूएसबी केबल का इस्तेमाल करके, Zoom AMS-44 को जांच किए जा रहे Android डिवाइस (DUT) से कनेक्ट करें.

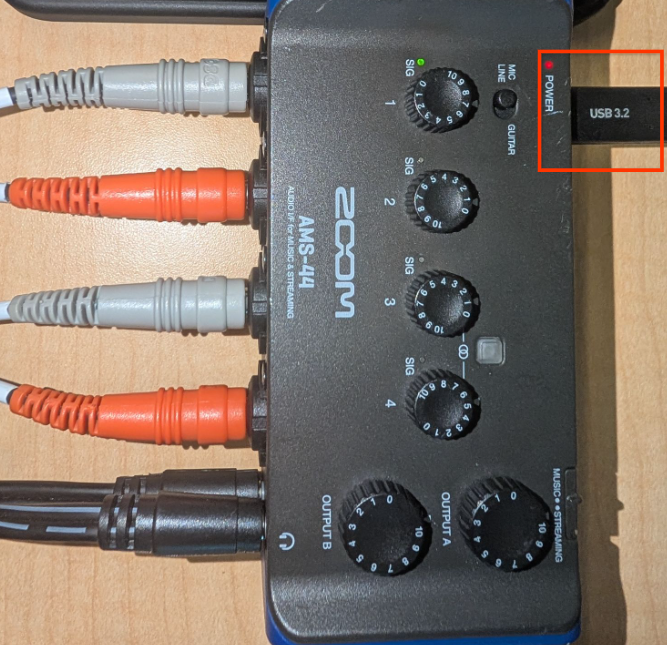

   पांचवी इमेज. यूएसबी की मदद से, Zoom AMS-44 को DUT से कनेक्ट करना.

Zoom AMS-44 को कॉन्फ़िगर करना

• Zoom AMS-44 पर मौजूद LOOPBACK स्विच को बंद पर सेट करें. यह ज़रूरी है, क्योंकि AMS-44 की इंटरनल लूपबैक सुविधा, सभी इनपुट को डाउनमिक्स करती है. इससे, सीटीएस वेरिफ़ायर अलग-अलग चैनलों की जांच नहीं कर पाता.

• Zoom AMS-44 पर मौजूद DIRECT MONITOR स्विच को बंद पर सेट करें.

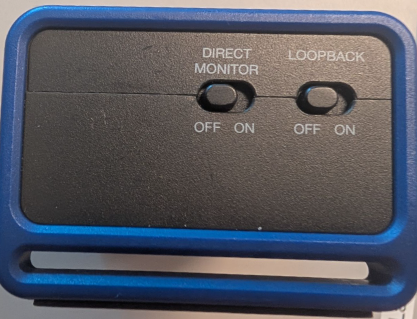

  छठी इमेज. Zoom AMS-44 के डायरेक्ट मॉनिटरिंग और लूपबैक स्विच.

• इनपुट 1, 2, 3, और 4 के लिए, अलग-अलग गेन नॉब को कम से लेकर बीच के लेवल पर सेट करें. कैलिब्रेशन के दौरान, इनमें बदलाव किया जा सकता है.

• Zoom AMS-44 पर, आउटपुट A और B के वॉल्यूम को ज़्यादा से ज़्यादा पर सेट करें.

• DUT के वॉल्यूम को बीच के लेवल पर सेट करें. बेहतर सिग्नल क्वालिटी पाने के लिए, कैलिब्रेशन के दौरान इसमें बदलाव किया जा सकता है.

सीटीएस वेरिफ़ायर का इस्तेमाल करके कैलिब्रेशन की प्रोसेस

1. Android DUT पर, सीटीएस वेरिफ़ायर लॉन्च करें और ऑडियो > ऑडियो डेटा पाथ यूएसबी चार-चैनल इनपुट टेस्ट पर जाएं.
2. यूएसबी की मदद से, Zoom AMS-44 को कनेक्ट करें. टेस्ट स्क्रीन पर InCh: 4, OutCh: 4 दिखना चाहिए. इससे पता चलता है कि डिवाइस को पहचान लिया गया है.
3. टेस्ट में मौजूद कैलिब्रेट करें बटन पर टैप करें. इससे, ऑसिलोस्कोप डिसप्ले के साथ कैलिब्रेशन डायलॉग खुलता है.

4. कैलिब्रेशन यूटिलिटी, चार लॉजिकल आउटपुट चैनलों (चैनल 1 से चैनल 4) में से हर एक के ज़रिए, क्रम से साइन वेव चलाती है. हर चरण के लिए:

   • चैनल 1 (आउटपुट A बायां -> इनपुट 1): जब यूटिलिटी से पता चले कि चैनल 1 चालू है, तब Zoom AMS-44 पर मौजूद गेन 1 नॉब को अडजस्ट करें. ऑसिलोस्कोप देखें. आपको साफ़ साइन वेव दिखेगी. गेन को तब तक अडजस्ट करें, जब तक डिसप्ले पर पीक ऐम्प्लिट्यूड 0.8 के आस-पास न हो जाए. हरा SIG इंडिकेटर चालू है.

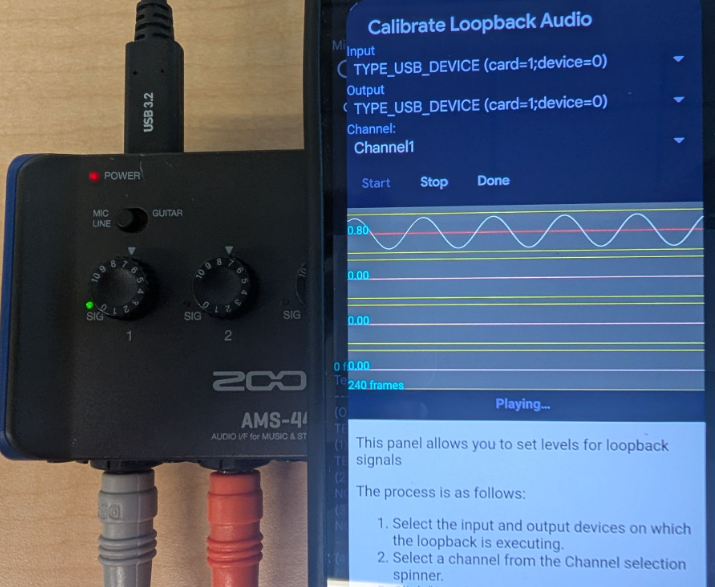

     सातवीं इमेज. Zoom AMS-44 के कैलिब्रेशन की प्रोसेस.

   • चैनल 2 (आउटपुट A दायां -> इनपुट 2): जब चैनल 2 चालू हो, तब ऑसिलोस्कोप पर 0.8 के आस-पास का ऐम्प्लिट्यूड पाने के लिए, AMS-44 पर मौजूद गेन 2 नॉब को अडजस्ट करें.

   • चैनल 3 (आउटपुट B बायां -> इनपुट 3): जब चैनल 3 चालू हो, तब गेन 3 नॉब को अडजस्ट करें.

   • चैनल 4 (आउटपुट B दायां -> इनपुट 4): जब चैनल 4 चालू हो, तब गेन 4 नॉब को अडजस्ट करें.

5. ज़रूरत के हिसाब से, तब तक बदलाव करें, जब तक कैलिब्रेशन डायलॉग में चुने जाने पर, चारों चैनलों में मज़बूत और साफ़ साइन वेव (0.8 पीक ऐम्प्लिट्यूड के आस-पास) न दिखने लगे.

चार-चैनल इनपुट टेस्ट चलाना

1. कैलिब्रेशन डायलॉग से बाहर निकलें.

2. ऑडियो डेटा पाथ यूएसबी चार-चैनल इनपुट टेस्ट पर शुरू करें पर टैप करें.

   टेस्ट, हर आउटपुट चैनल पर टोन चलाने और उससे जुड़े इनपुट पर सिग्नल की पुष्टि करने की प्रोसेस को अपने-आप दोहराता है.

3. हर चैनल (Ch 0 से 3) के लिए, टेस्ट में मौजूद ऑसिलोस्कोप पर नज़र रखें.

   अगर चारों चैनलों में ज़्यादा मैग्नीट्यूड और कम जिटर दिखता है, तो टेस्ट पास हो जाता है. इससे पता चलता है कि हर अलग चैनल का लूपबैक और कैप्चर सही तरीके से हुआ है.

आठ-चैनल आउटपुट की टेस्टिंग ([5.6/H-1-10])

इस टेस्ट से, क्वाड, 5.1, और 7.1 आउटपुट चैनल मास्क के लिए सहायता की पुष्टि की जाती है. आठ-चैनल इनपुट की ज़रूरत नहीं होती. पुष्टि करने के लिए, आठ आउटपुट को वापस स्टीरियो इनपुट में मिक्स किया जाता है.

सुझाए गए हार्डवेयर

• Vantec USB एक्सटर्नल 7.1 चैनल ऑडियो अडैप्टर: यह एक सामान्य, क्लास-कंप्लाइंट अडैप्टर है. यह क्वाड, 5.1, और 7.1 आउटपुट मास्क की जानकारी देता है

  • Vantec USB 7.1 डिवाइस (Amazon पर)
    • मिक्सर से कनेक्ट करने के लिए, चार - 3.5 मि॰मी॰ केबल
    • एक - 3.5 स्टीरियो से ड्यूअल मोनो

• इनमें से कोई एक स्टीरियो ऑडियो मिक्सर:

  • पहला विकल्प: इनमें से कोई एक छह-वे स्टीरियो ऑडियो मिक्सर:
    • छह-वे स्टीरियो ऑडियो मिक्सर (Ebay पर)
    • छह-वे स्टीरियो ऑडियो मिक्सर (AliExpress पर)
    • छह-वे स्टीरियो ऑडियो मिक्सर (Amazon पर)
    • चालू मिक्सर के लिए पावर सप्लाई की ज़रूरतें:
      • खरीदे गए मिक्सर मॉडल की खास जानकारी देखें. आम तौर पर, चालू मिक्सर के लिए 5 V से 24 VDC (आम तौर पर 12 VDC, >= 500 mA) पावर सप्लाई की ज़रूरत होती है. इसमें, स्टैंडर्ड 5.5 मि॰मी॰ OD x 2.1 मि॰मी॰ ID सेंटर-पॉज़िटिव बैरल कनेक्टर होता है.
      • बदली जाने वाली पावर सप्लाई के लिए, खोज क्वेरी का सुझाव: "12V DC power supply 5.5mm x 2.1mm barrel connector center positive"
      • पावर सप्लाई के लिंक के उदाहरण:
        • पावर सप्लाई (B&H पर)
        • पावर सप्लाई अडैप्टर (Amazon पर)
        • वॉल अडैप्टर (Electronix Express पर)
    • दूसरा विकल्प: Cubilux चार-चैनल ऑडियो स्विचर
    • Cubilux चार-चैनल ऑडियो स्विचर (Amazon पर)

लूपबैक मिक्सिंग सेट अप करना

आपको आठ अलग-अलग आउटपुट को वापस स्टीरियो इनपुट में मिक्स करना होगा. इसके लिए, इनमें से कोई एक विकल्प चुनें:

• पहला विकल्प (चालू मिक्सर - सुझाव दिया जाता है): छह-वे स्टीरियो ऑडियो मिक्सर का इस्तेमाल करें:

  • Vantec अडैप्टर से मिलने वाले आठ आउटपुट को मिक्सर के इनपुट में कनेक्ट करें.
  • मिक्सर, इन्हें मिलाकर एक स्टीरियो सिग्नल बनाता है.
  • मिक्सर के स्टीरियो आउटपुट को वापस Vantec अडैप्टर स्टीरियो इनपुट में रूट करें.

• दूसरा विकल्प (मैन्युअल स्विचर): Cubilux चार-चैनल ऑडियो स्विचर जैसे किसी डिवाइस का इस्तेमाल करें. इससे, चैनल आइसोलेशन की सुविधा मिलती है. हालांकि, इसके लिए, टेस्टर को मैन्युअल तरीके से उस चालू चैनल को स्विच करना होगा जिसे वापस इनपुट में रूट किया जा रहा है.

कैलिब्रेट करना

• क्वाड, 5.1 या 7.1 मास्क के हर चैनल को अलग-अलग चलाने के लिए, सीटीएस वेरिफ़ायर के लूपबैक कैलिब्रेशन डायलॉग का इस्तेमाल करें.
• पुष्टि करें कि हर अलग आउटपुट चैनल को इनपुट से सही तरीके से मिक्स और कैप्चर किया गया है.

कैलिब्रेशन की सामान्य प्रोसेस

Vantec अडैप्टर से मिलने वाले आठ अलग-अलग आउटपुट चैनलों को, अपने छह-वे स्टीरियो ऑडियो मिक्सर के इनपुट से इस तरह कनेक्ट करें कि वे मिक्सर के स्टीरियो आउटपुट में सही तरीके से जुड़ जाएं. इसके बाद, इसे वापस Vantec के स्टीरियो इनपुट में लूप करें. टेस्ट में, Vantec के बाएं या दाएं इनपुट पर खास चैनल दिखने चाहिए.

ऑडियो डेटा पाथ यूएसबी मल्टीचैनल टेस्ट हार्डवेयर सेटअप के लिए कैलिब्रेशन की प्रोसेस

1. पावर अडैप्टर को स्टीरियो ऑडियो मिक्सर से कनेक्ट करें.
2. ज़रूरत पड़ने पर, यूएसबी केबल और ओटीजी अडैप्टर का इस्तेमाल करके, Vantec USB 7.1 ऑडियो अडैप्टर को DUT से कनेक्ट करें.
3. छह-वे स्टीरियो ऑडियो मिक्सर के स्टीरियो आउटपुट को, Vantec USB अडैप्टर के स्टीरियो लाइन-इन इनपुट से कनेक्ट करें. इस लूपबैक के लिए, स्टैंडर्ड 3.5 मि॰मी॰ Y स्टीरियो केबल का इस्तेमाल करें. बाएं और दाएं चैनलों को सही तरीके से अडजस्ट करने के लिए, आपको केबल की बाएं और दाएं (आठवीं इमेज में सफ़ेद और लाल) वाली पोज़िशन को बदलना पड़ सकता है. हालांकि, सिग्नल उपलब्ध होने पर, इसे बाद में इनपुट कनेक्शन के चरण के दौरान भी किया जा सकता है.

4. DUT के वॉल्यूम को, उसकी ज़्यादा से ज़्यादा रेंज के करीब 90% पर सेट करें. बेहतर ऑडियो सिग्नल पाने के लिए, इस सेटिंग के साथ-साथ मिक्सर के अलग-अलग गेन का इस्तेमाल करें.

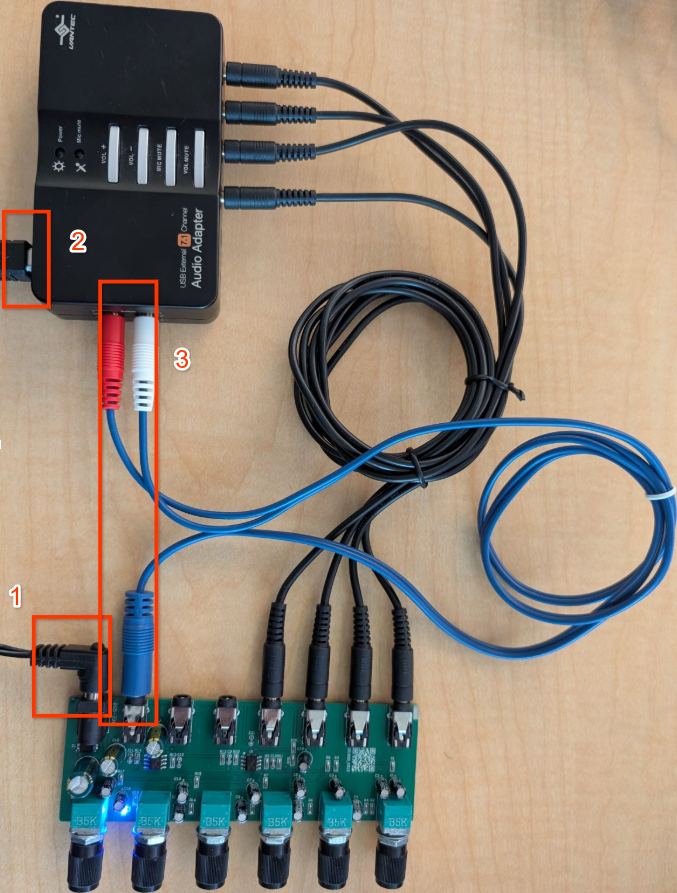

   आठवीं इमेज. मिक्सर के आउटपुट को Vantec के इनपुट से कनेक्ट करना.

Vantec के आउटपुट को मिक्सर के इनपुट कनेक्शन से कनेक्ट करना

Vantec अडैप्टर में आठ आउटपुट चैनल होते हैं. इन्हें आम तौर पर, चार 3.5 मि॰मी॰ स्टीरियो जैक में बांटा जाता है: सामने (FL/FR), पीछे (BL/BR), बीच/सब (FC/LFE), और साइड (SL/SR). आपको इन आठ अलग-अलग आउटपुट में से हर एक को, अपने छह-वे स्टीरियो ऑडियो मिक्सर के इनपुट से कनेक्ट करना होगा.

पहचानें कि Vantec पर मौजूद कौनसा फ़िज़िकल कनेक्टर, किस चैनल से जुड़ा है. जैसे, FL, FR. Vantec के दस्तावेज़ या लेबल देखें. छह-वे स्टीरियो मिक्सर की मदद से, कनेक्ट किए गए हर इनपुट को, उसके बाएं या दाएं स्टीरियो आउटपुट बस में रूट किया जा सकता है.

कैलिब्रेशन के चरण

1. Android डिवाइस पर, सीटीएस वेरिफ़ायर खोलें और ऑडियो डेटा पाथ यूएसबी मल्टीचैनल टेस्ट चुनें.

2. कैलिब्रेट करें पर टैप करें.

   कैलिब्रेशन डायलॉग, आठों चैनलों में से हर एक के ज़रिए टेस्ट टोन चलाता है. चैनल चुनने का क्रम इस तरह होता है:

   AudioFormat.CHANNEL_OUT_FRONT_LEFT (FL)
   AudioFormat.CHANNEL_OUT_FRONT_RIGHT (FR)
   AudioFormat.CHANNEL_OUT_BACK_LEFT (BL)
   AudioFormat.CHANNEL_OUT_BACK_RIGHT (BR)
   AudioFormat.CHANNEL_OUT_FRONT_CENTER (FC)
   AudioFormat.CHANNEL_OUT_LOW_FREQUENCY (LFE)
   AudioFormat.CHANNEL_OUT_SIDE_LEFT (SL)
   AudioFormat.CHANNEL_OUT_SIDE_RIGHT (SR)


पुष्टि करना और अडजस्ट करना

हर चैनल के लिए, टोन बजने के दौरान यह काम करें:

1. ध्यान दें कि कैलिब्रेशन डायलॉग में कौनसा चैनल फ़िलहाल चालू है.
2. पुष्टि करें कि सिग्नल, Vantec के आउटपुट से मिक्सर के ज़रिए सही तरीके से पास हो रहा है और वापस Vantec के इनपुट में जा रहा है. आपको कैलिब्रेशन ऑसिलोस्कोप में एक सिग्नल दिखना चाहिए.
3. जब FL, BL, FC या SL चालू हो, तो पुष्टि करें कि कैलिब्रेशन डिसप्ले के बाएं चैनल पर एक सिग्नल रजिस्टर हो रहा है.
4. जब FR, BR, LFE या SR चालू हो, तो पुष्टि करें कि कैलिब्रेशन डिसप्ले के दाएं चैनल पर एक सिग्नल रजिस्टर हो रहा है.

5. स्टीरियो ऑडियो मिक्सर पर मौजूद उस गेन या वॉल्यूम नॉब का इस्तेमाल करें जो बज रहे Vantec आउटपुट चैनल से कनेक्ट किए गए इनपुट को कंट्रोल करता है. गेन को तब तक अडजस्ट करें, जब तक कैलिब्रेशन डिसप्ले पर उस चैनल के लिए करीब 0.8 गेन न दिखने लगे.

6. इस प्रोसेस को आठों चैनलों के लिए जारी रखें. ध्यान रखें कि कौनसा मिक्सर नॉब, Vantec के किस चैनल को अडजस्ट करता है.

7. आठों चैनलों के बजने और करीब 0.8 या उससे ज़्यादा के गेन पर कैलिब्रेट होने के बाद, कैलिब्रेशन डायलॉग से बाहर निकलें.

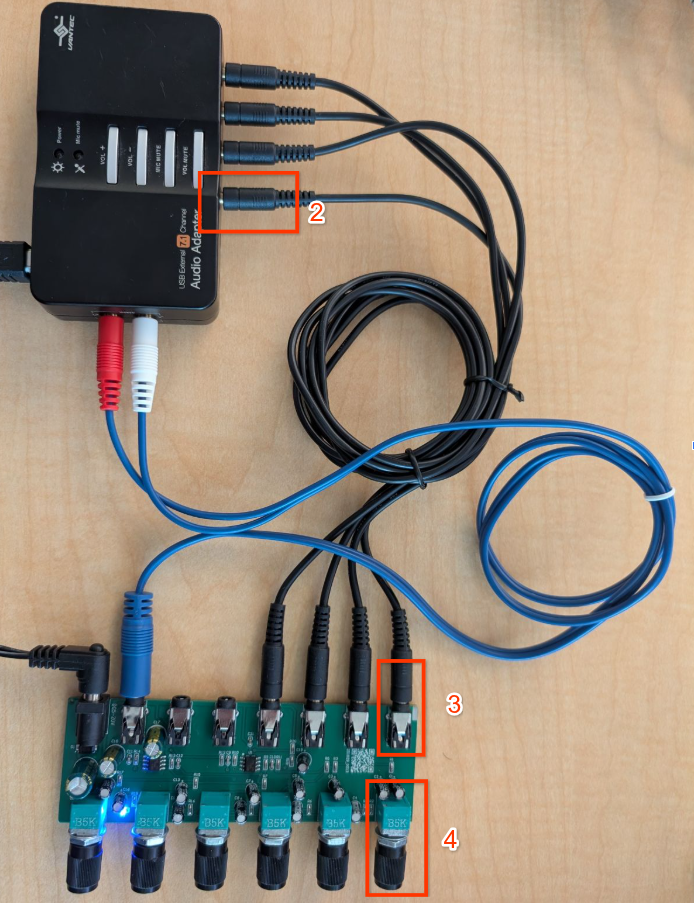

   नौवीं इमेज. Vantec के आउटपुट को मिक्सर के इनपुट से कनेक्ट करना.

आठ-चैनल आउटपुट टेस्ट चलाना

1. सीटीएस वेरिफ़ायर में, ऑडियो > ऑडियो डेटा पाथ यूएसबी मल्टीचैनल टेस्ट पर जाएं.

2. Vantec USB ऑडियो अडैप्टर और मिक्सर या स्विचर सेटअप को कनेक्ट करें.

   • चालू मिक्सर

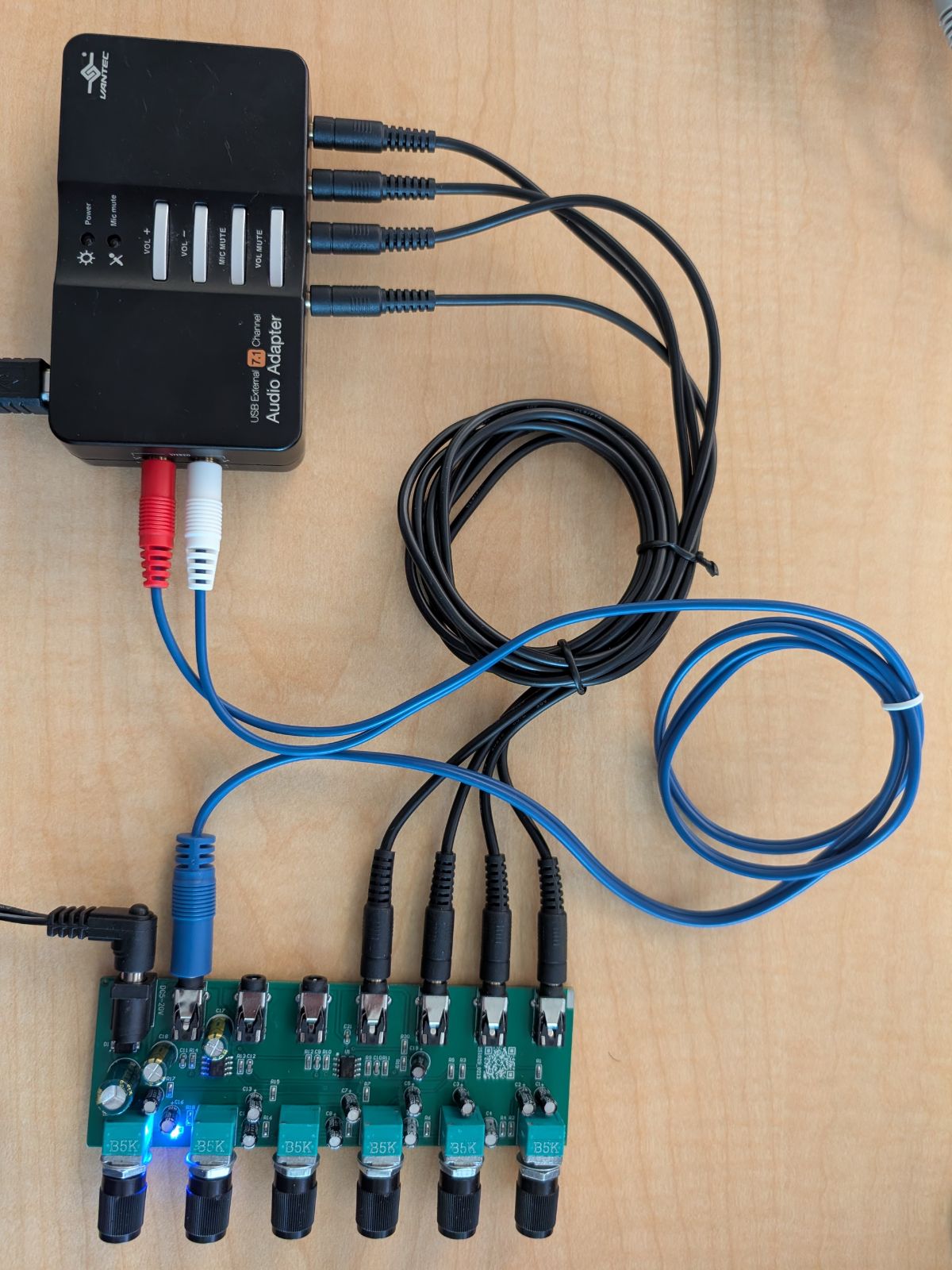

     10वीं इमेज. चालू मिक्सर का कनेक्शन.

   • मैन्युअल मिक्सर

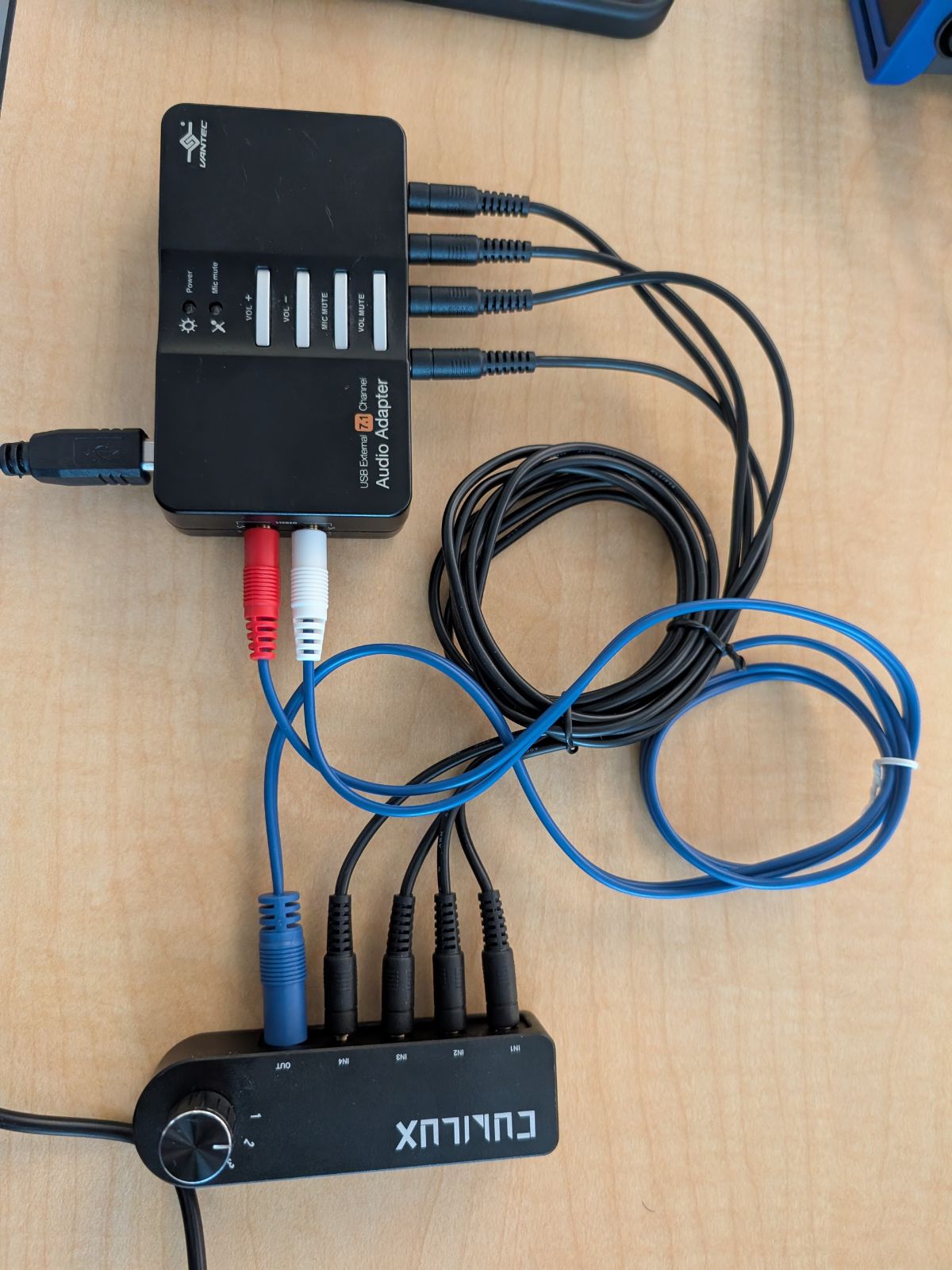

     11वीं इमेज. मैन्युअल मिक्सर का कनेक्शन.

3. ज़रूरी नहीं: अगर मैन्युअल स्विचर (दूसरा विकल्प) का इस्तेमाल किया जा रहा है, तो मैन्युअल मोड बॉक्स को चुनें. इससे, हर सब-टेस्ट शुरू करने से पहले, टेस्ट किए जा रहे खास चैनल को मैन्युअल तरीके से स्टीरियो इनपुट में रूट किया जा सकता है.

4. शुरू करें दबाएं.

   टेस्ट, इन मास्क में मौजूद सभी चैनलों के लिए दोहराया जाता है:

   • क्वाड: सामने बायां, सामने दायां, पीछे बायां, पीछे दायां.
   • 5.1: सामने बायां, सामने दायां, बीच, LFE, पीछे बायां, पीछे दायां.
   • 7.1: सामने बायां, सामने दायां, बीच, LFE, पीछे बायां, पीछे दायां, साइड बायां, साइड दायां.

   विश्लेषक को उम्मीद होती है कि ऑड-इंडेक्स वाले चैनल (L, C, LB, SL) बाएं इनपुट पर दिखेंगे और इवन-इंडेक्स वाले चैनल (R, LFE, RB, SR) दाएं इनपुट पर दिखेंगे.

5. ऑसिलोस्कोप में साफ़ सिग्नल की जांच करके, पुष्टि करें कि हर चैनल पास हो गया है.

   अगर सभी मास्क (क्वाड, 5.1, 7.1) पूरी तरह से मान्य हैं, तो टेस्ट पास हो जाता है.
