Android 17 wprowadza testy CTS Verifier dla wielokanałowego wejścia i wyjścia audio.
Ta strona zawiera informacje o konfiguracji i weryfikacji testów audio z 4-kanałowym wejściem i 8-kanałowym wyjściem w narzędziu CTS Verifier.
Test 4-kanałowego wejścia ([5.6/H-1-11])
Ten test sprawdza, czy urządzenie może rejestrować 4 oddzielne kanały.
Kalibracja i konfiguracja sprzętu
Aby skonfigurować sprzęt do testowania, połącz każdy z 4 kanałów wyjściowych generowanych przez test CTS Verifier z odpowiednimi kanałami wejściowymi w Zoom AMS-44. Zoom AMS-44 zapewnia wyjścia stereo A i B, które przenoszą odpowiednio kanały 1/2 i 3/4. Aby podzielić te sygnały stereo na pojedyncze wejścia mono, potrzebujesz kabli Y.
Zalecany sprzęt i kable
Do testowania zalecamy użycie jednego z tych interfejsów audio:
Opcja 1. Zoom AMS-44: profesjonalny interfejs 4-in/4-out

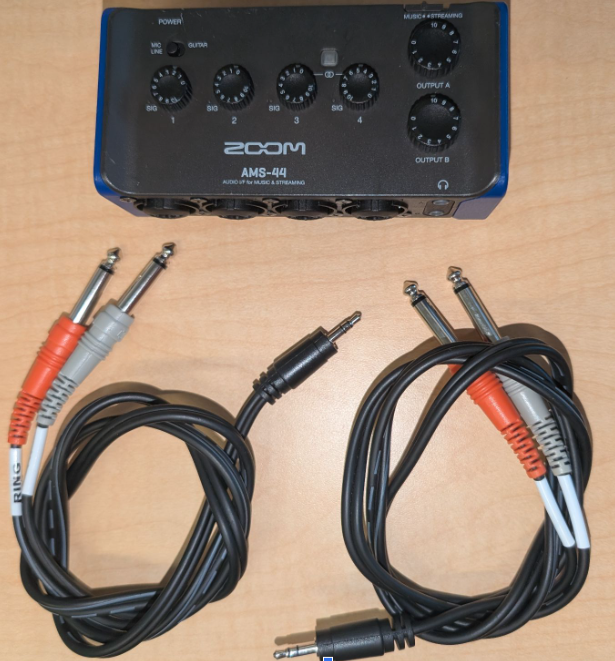

Rysunek 1. Zoom AMS-44 i kable.
Opcja 2. Focusrite Scarlett 4i4 (4. generacji): profesjonalny interfejs 4-in/4-out
Konfigurowanie połączeń fizycznych

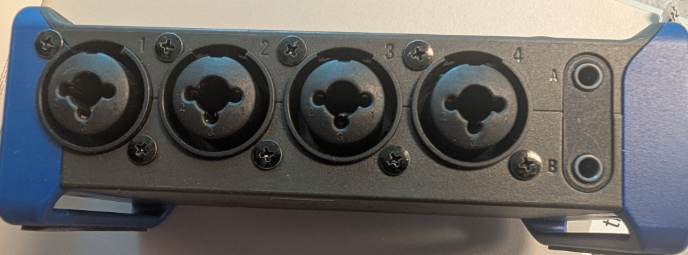

Rysunek 2. Wejścia i wyjścia Zoom AMS-44.
Połącz wyjście A z wejściami 1 i 2:
- Podłącz jeden koniec stereo 3,5 mm kabla Y do gniazda wyjścia A z przodu Zoom AMS-44.
- Podłącz wtyczkę mono 6,5 mm odpowiadającą lewemu kanałowi wyjścia A do gniazda wejścia 1 w AMS-44.
- Podłącz wtyczkę mono 6,5 mm odpowiadającą prawemu kanałowi wyjścia A do gniazda wejścia 2 w AMS-44.

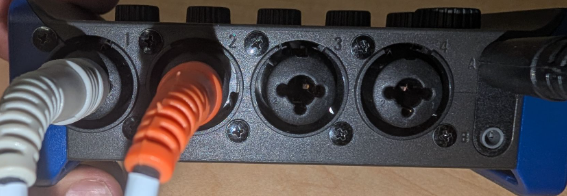

Rysunek 3. Połączenia wyjścia A Zoom AMS-44.
Połącz wyjście B z wejściami 3 i 4:
- Podłącz koniec stereo 3,5 mm drugiego kabla Y do gniazda wyjścia B z przodu Zoom AMS-44.
- Podłącz wtyczkę mono 6,5 mm dla lewego kanału wyjścia B do gniazda wejścia 3.
- Podłącz wtyczkę mono 6,5 mm dla prawego kanału wyjścia B do gniazda wejścia 4.

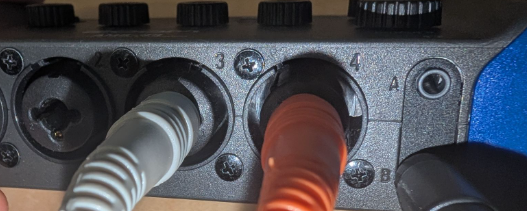

Rysunek 4. Połączenia wyjścia B Zoom AMS-44.
Podłącz Zoom AMS-44 do testowanego urządzenia z Androidem za pomocą kabla USB.

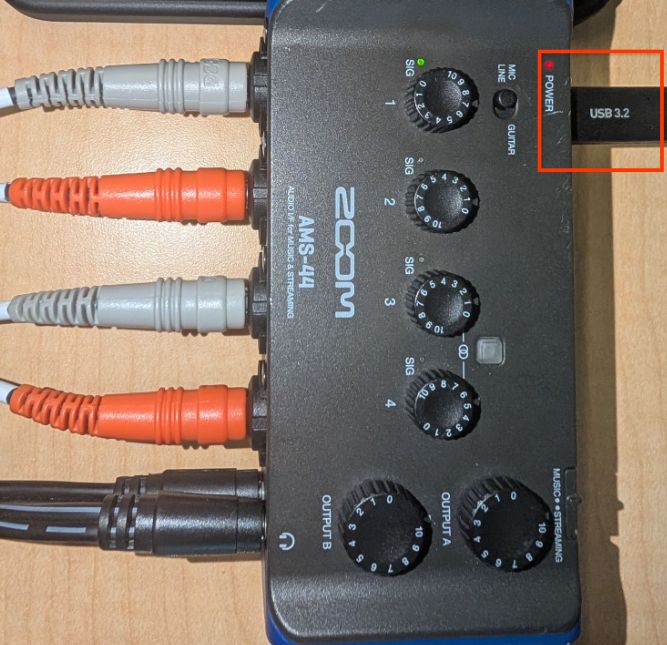

Rysunek 5. Łączenie Zoom AMS-44 z testowanym urządzeniem za pomocą USB.
Konfigurowanie Zoom AMS-44
- Ustaw przełącznik LOOPBACK w Zoom AMS-44 na OFF (Wyłączony). Jest to bardzo ważne, ponieważ wewnętrzna funkcja loopback w AMS-44 miksuje wszystkie wejścia, co uniemożliwia narzędziu CTS Verifier testowanie poszczególnych kanałów.
Ustaw przełącznik DIRECT MONITOR w Zoom AMS-44 na OFF (Wyłączony).

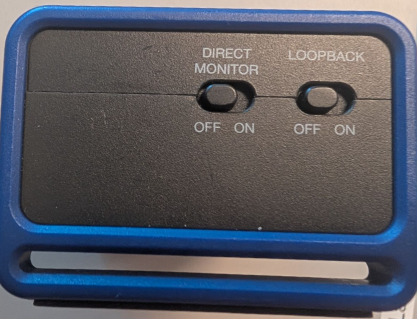

Rysunek 6. Przełączniki bezpośredniego monitorowania i loopback w Zoom AMS-44.
Ustaw pokrętła wzmocnienia dla wejść 1, 2, 3 i 4 na niski lub średni poziom. Dostosujesz je podczas kalibracji.
Ustaw maksymalną głośność wyjść A i B w Zoom AMS-44.
Ustaw średnią głośność testowanego urządzenia. Możesz to zmienić podczas kalibracji, aby uzyskać optymalną jakość sygnału.
Procedura kalibracji za pomocą CTS Verifier
- Na testowanym urządzeniu z Androidem uruchom CTS Verifier i otwórz Audio > Audio Data Paths USB 4-Channel Input Test (Audio > Ścieżki danych audio Test 4-kanałowego wejścia USB).
- Podłącz Zoom AMS-44 przez USB. Na ekranie testu powinna się wyświetlić informacja InCh: 4, OutCh: 4, co oznacza, że urządzenie zostało rozpoznane.
- W teście kliknij przycisk Calibrate (Skalibruj). Otworzy się okno kalibracji z oscyloskopem.
Narzędzie do kalibracji odtwarza falę sinusoidalną kolejno przez każdy z 4 logicznych kanałów wyjściowych (kanał 1 do kanału 4). W każdym kroku:
Kanał 1 (wyjście A lewe -> wejście 1): gdy narzędzie wskazuje, że kanał 1 jest aktywny, dostosuj pokrętło Gain 1 (Wzmocnienie 1) w Zoom AMS-44. Obserwuj oscyloskop. Powinna być widoczna czysta fala sinusoidalna. Dostosuj wzmocnienie, aż amplituda szczytowa wyniesie około 0,8 na wyświetlaczu. Aktywny jest zielony wskaźnik SIG.

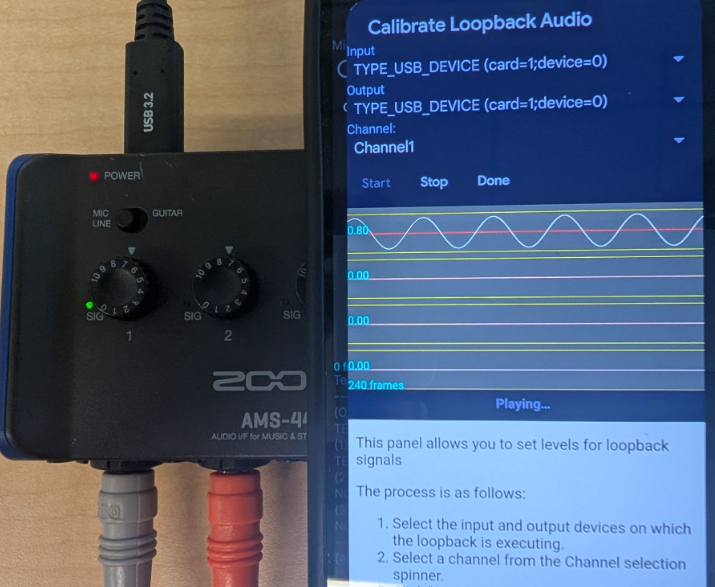

Rysunek 7. Procedura kalibracji Zoom AMS-44.
Kanał 2 (wyjście A prawe -> wejście 2): gdy kanał 2 jest aktywny, dostosuj pokrętło Gain 2 (Wzmocnienie 2) w AMS-44, aby uzyskać podobną amplitudę (około 0,8) na oscyloskopie.
Kanał 3 (wyjście B lewe -> wejście 3): gdy kanał 3 jest aktywny, dostosuj pokrętło Gain 3 (Wzmocnienie 3).
Kanał 4 (wyjście B prawe -> wejście 4): gdy kanał 4 jest aktywny, dostosuj pokrętło Gain 4 (Wzmocnienie 4).
W razie potrzeby powtórz dostosowania, aż po wybraniu w oknie kalibracji wszystkie 4 kanały będą wykazywać silną, czystą falę sinusoidalną (amplituda szczytowa około 0,8).
Uruchamianie testu 4-kanałowego wejścia
- Zamknij okno kalibracji.
W teście Audio Data Paths USB 4-Channel Input Test (Audio > Ścieżki danych audio Test 4-kanałowego wejścia USB) kliknij Start.
Test automatycznie przełącza się między odtwarzaniem tonu na każdym kanale wyjściowym a sprawdzaniem sygnału na odpowiednim wejściu.
Monitoruj oscyloskop w teście dla każdego kanału (Ch 0–3).
Test zakończy się powodzeniem, jeśli wszystkie 4 kanały będą wykazywać wysoką amplitudę i niskie drgania, co oznacza, że pętla zwrotna i rejestrowanie każdego oddzielnego kanału przebiegły prawidłowo.
Testowanie 8-kanałowego wyjścia ([5.6/H-1-10])
Ten test sprawdza obsługę masek kanałów wyjściowych Quad, 5.1 i 7.1. Nie jest wymagane 8-kanałowe wejście. 8 wyjść jest miksowanych z powrotem do wejścia stereo na potrzeby weryfikacji.
Zalecany sprzęt
Zewnętrzna przejściówka audio Vantec USB 7.1: popularna przejściówka zgodna z klasą, która natywnie zgłasza maski wyjściowe Quad, 5.1 i 7.1.
Jeden z tych mikserów audio stereo:
- Opcja 1. Jeden z tych 6-kanałowych mikserów audio stereo:
- 6-kanałowy mikser audio stereo (w serwisie eBay)
- 6-kanałowy mikser audio stereo (w serwisie AliExpress)
- 6-kanałowy mikser audio stereo (w Amazonie)
- Wymagania dotyczące zasilania aktywnego miksera:
- Zapoznaj się ze specyfikacjami zakupionego modelu miksera. Aktywne miksery wymagają zasilacza 5–24 V DC (zwykle 12 V DC, >= 500 mA) ze standardowym złączem cylindrycznym 5,5 mm OD x 2,1 mm ID z dodatnim środkiem.
- Sugerowane zapytanie do wyszukiwarki dotyczące zamiennych zasilaczy: „zasilacz 12 V DC ze złączem cylindrycznym 5,5 mm x 2,1 mm z dodatnim środkiem”.
- Przykładowe linki do zasilaczy:
- Opcja 2. 4-kanałowy przełącznik audio Cubilux
- 4-kanałowy przełącznik audio Cubilux (w Amazonie)
- Opcja 1. Jeden z tych 6-kanałowych mikserów audio stereo:
Konfigurowanie miksowania loopback
Musisz zmiksować 8 oddzielnych wyjść z powrotem do wejścia stereo, korzystając z jednej z tych opcji:
Opcja 1 (aktywny mikser – zalecane): użyj 6-kanałowego miksera audio stereo:
Opcja 2 (ręczny przełącznik): użyj urządzenia takiego jak 4-kanałowy przełącznik audio Cubilux. Zapewnia to wysoką izolację kanałów, ale wymaga od testera ręcznego przełączania aktywnego kanału przekierowywanego z powrotem do wejścia.
Kalibracja
- Użyj okna kalibracji loopback w CTS Verifier, aby odtworzyć każdy kanał maski Quad, 5.1 lub 7.1.
- Sprawdź, czy każdy oddzielny kanał wyjściowy jest prawidłowo miksowany i rejestrowany przez wejście.
Ogólna procedura kalibracji
Podłącz 8 oddzielnych kanałów wyjściowych z adaptera Vantec do wejść 6-kanałowego miksera audio stereo tak, aby były prawidłowo sumowane do wyjścia stereo miksera, które jest następnie przekierowywane z powrotem do wejścia stereo Vantec. Test oczekuje, że określone kanały pojawią się na lewym lub prawym wejściu Vantec.
Procedura kalibracji sprzętu do testu wielokanałowego USB ścieżek danych audio
- Podłącz zasilacz do miksera audio stereo.
- Podłącz przejściówkę audio Vantec USB 7.1 do testowanego urządzenia za pomocą kabla USB i adaptera OTG, jeśli jest to konieczne.
- Podłącz wyjście stereo 6-kanałowego miksera audio stereo do wejścia liniowego stereo adaptera Vantec USB. Do tego loopback użyj standardowego kabla stereo Y 3,5 mm. Aby prawidłowo dostosować kanały lewy i prawy, może być konieczne zamienienie pozycji kabli lewego i prawego (białego i czerwonego na rysunku 8), ale możesz to też zrobić w późniejszym kroku połączenia wejściowego, gdy będzie dostępny sygnał.
Ustaw głośność testowanego urządzenia na około 90% maksymalnego zakresu. Użyj tego ustawienia wraz z indywidualnymi wzmocnieniami miksera, aby uzyskać optymalny sygnał audio.

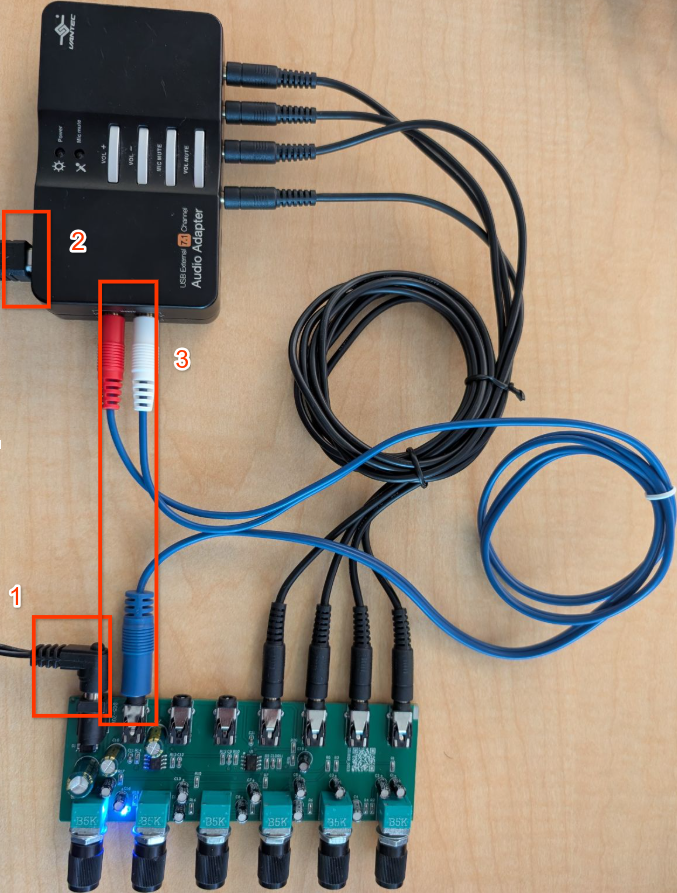

Rysunek 8. Podłącz wyjście miksera do wejścia Vantec.
Podłącz wyjście Vantec do wejść miksera
Adapter Vantec ma 8 kanałów wyjściowych, zwykle pogrupowanych w 4 gniazda stereo 3,5 mm: przednie (FL/FR), tylne (BL/BR), środkowe/sub (FC/LFE) i boczne (SL/SR). Musisz podłączyć każde z tych 8 oddzielnych wyjść do wejść 6-kanałowego miksera audio stereo.
Określ, które złącze fizyczne w Vantec odpowiada poszczególnym kanałom (np. FL, FR). Zapoznaj się z dokumentacją lub etykietami Vantec. 6-kanałowy mikser stereo umożliwia przekierowanie każdego podłączonego wejścia do lewej lub prawej szyny wyjściowej stereo.
Etapy kalibracji
- Na urządzeniu z Androidem otwórz CTS Verifier i wybierz Audio Data Paths USB Multichannel Test (Audio > Ścieżki danych audio Test wielokanałowy USB).
Kliknij Calibrate (Skalibruj).
Okno kalibracji odtwarza dźwięk testowy przez każdy z 8 kanałów w tej kolejności:
AudioFormat.CHANNEL_OUT_FRONT_LEFT (FL) AudioFormat.CHANNEL_OUT_FRONT_RIGHT (FR) AudioFormat.CHANNEL_OUT_BACK_LEFT (BL) AudioFormat.CHANNEL_OUT_BACK_RIGHT (BR) AudioFormat.CHANNEL_OUT_FRONT_CENTER (FC) AudioFormat.CHANNEL_OUT_LOW_FREQUENCY (LFE) AudioFormat.CHANNEL_OUT_SIDE_LEFT (SL) AudioFormat.CHANNEL_OUT_SIDE_RIGHT (SR)
Sprawdzanie i dostosowywanie
Gdy odtwarzany jest każdy kanał, wykonaj te czynności:
- Zwróć uwagę, który kanał jest obecnie aktywny w oknie kalibracji.
- Sprawdź, czy sygnał prawidłowo przechodzi z wyjścia Vantec przez mikser i z powrotem do wejścia Vantec. Na oscyloskopie kalibracji powinien być widoczny sygnał.
- Gdy aktywny jest kanał FL, BL, FC lub SL, sprawdź, czy sygnał jest rejestrowany na lewym kanale wyświetlacza kalibracji.
- Gdy aktywny jest kanał FR, BR, LFE lub SR, sprawdź, czy sygnał jest rejestrowany na prawym kanale wyświetlacza kalibracji.
Użyj pokrętła wzmocnienia lub głośności w mikserze dźwięku stereo, które steruje wejściem podłączonym do odtwarzanego kanału wyjściowego Vantec. Dostosuj wzmocnienie, aż na wyświetlaczu kalibracji pojawi się wzmocnienie około 0,8 dla tego kanału.
Powtórz ten proces dla wszystkich 8 kanałów. Pamiętaj, które pokrętło miksera dostosowuje który kanał Vantec.
Gdy wszystkie 8 kanałów zostanie odtworzonych i skalibrowanych do wzmocnienia około 0,8 lub wyższego, zamknij okno kalibracji.

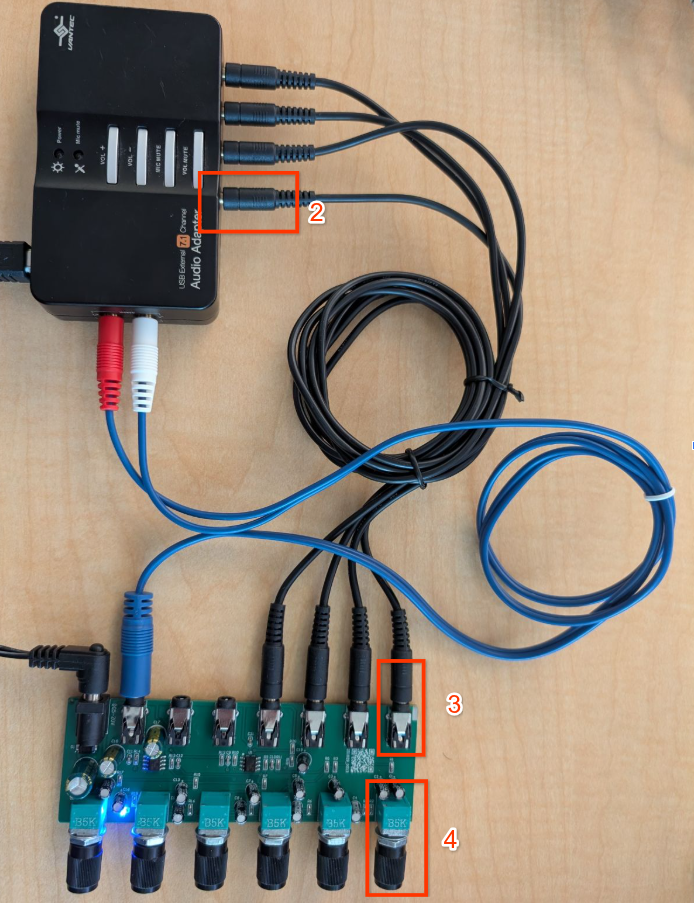

Rysunek 9. Podłącz wyjście Vantec do wejścia miksera.
Uruchamianie testu 8-kanałowego wyjścia
- W CTS Verifier otwórz Audio > Audio Data Paths USB Multichannel Test (Audio > Ścieżki danych audio Test wielokanałowy USB).
Podłącz przejściówkę audio Vantec USB i mikser lub przełącznik.
Aktywny mikser

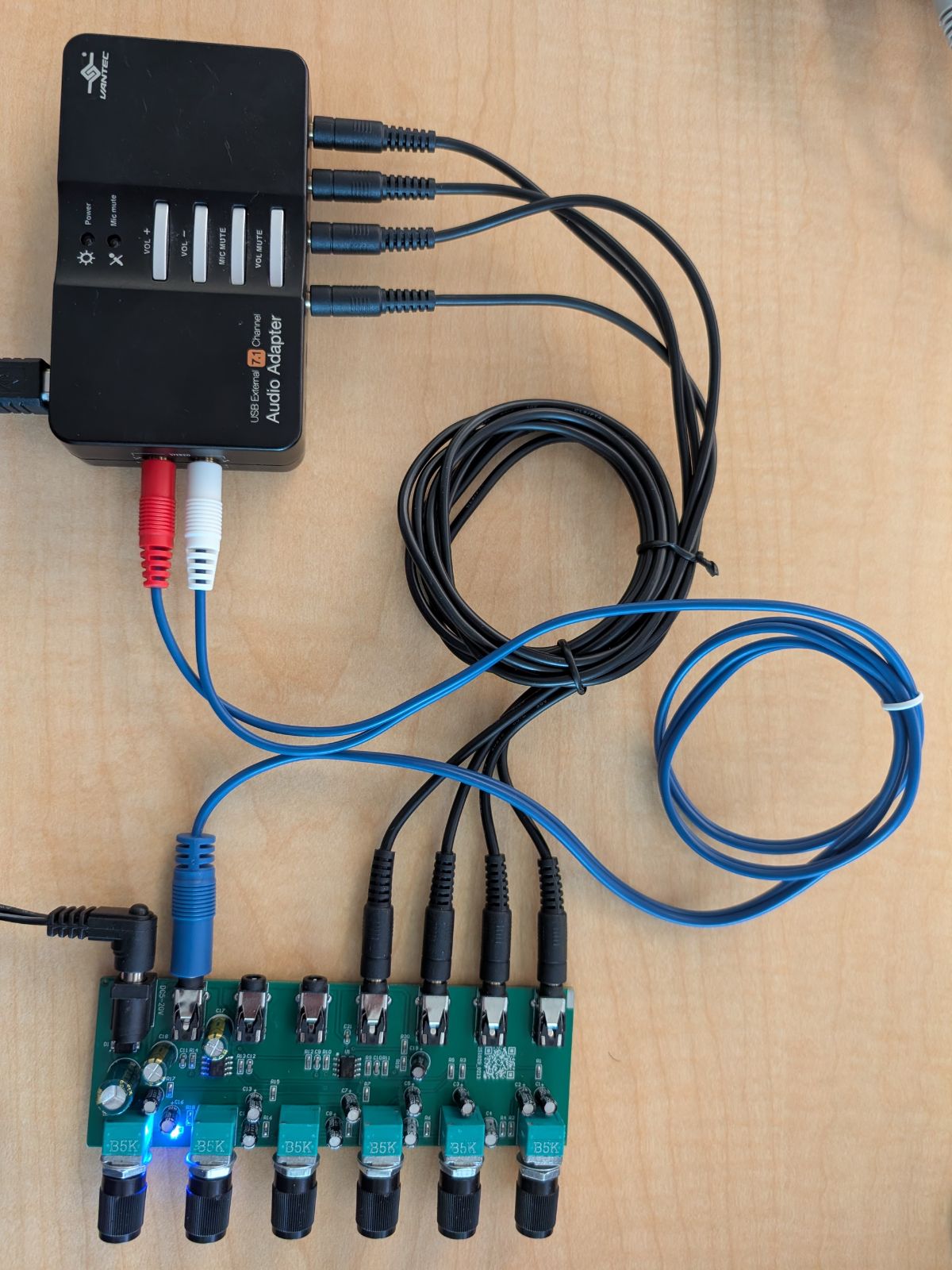

Rysunek 10. Połączenie aktywnego miksera.
Ręczny mikser

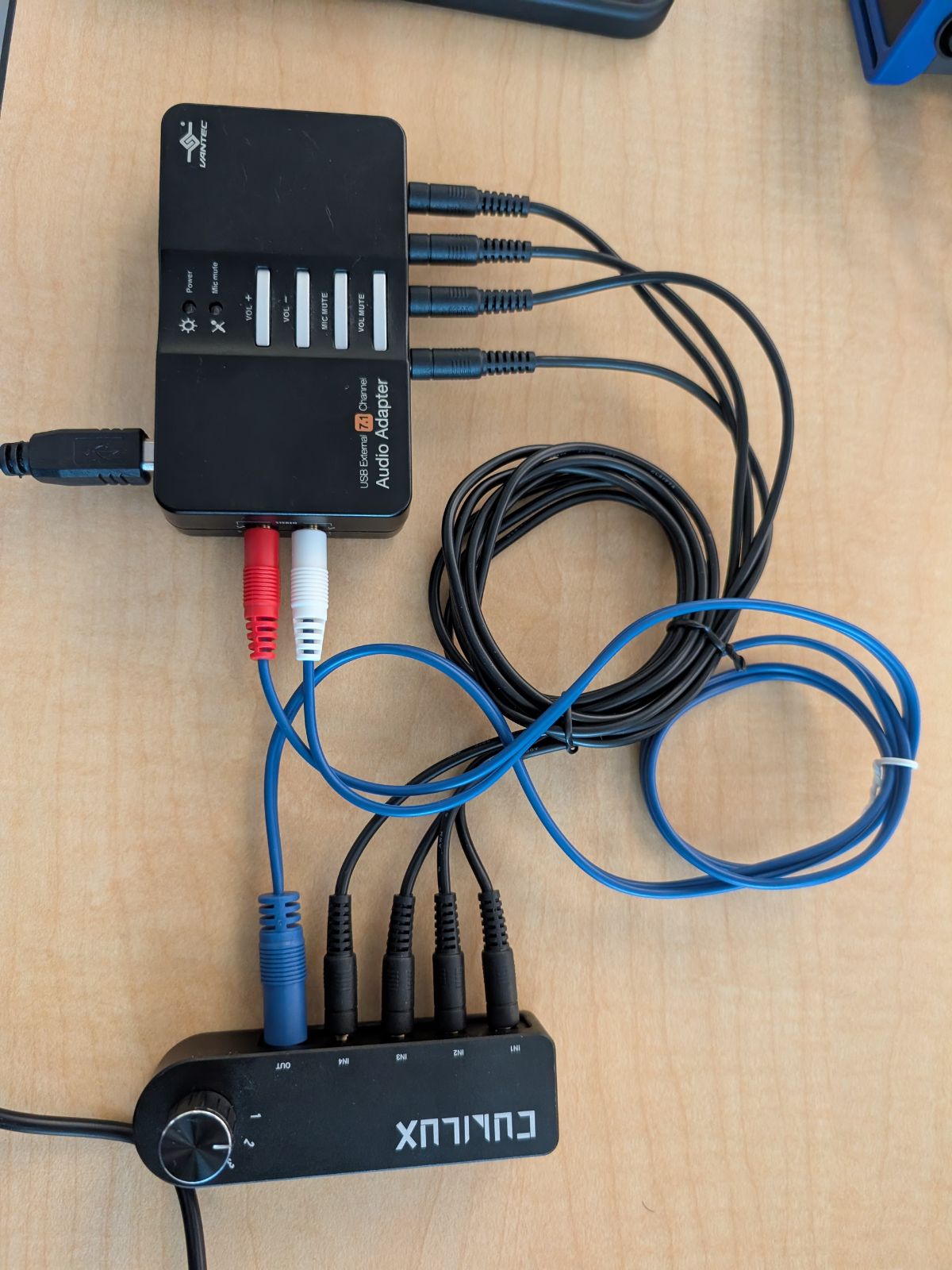

Rysunek 11. Połączenie ręcznego miksera.
Opcjonalnie: jeśli używasz ręcznego przełącznika (opcja 2), zaznacz pole Manual Mode (Tryb ręczny). Umożliwi Ci to ręczne przekierowanie testowanego kanału do wejścia stereo przed rozpoczęciem każdego testu.
Naciśnij Start.
Test przechodzi przez wszystkie kanały w tych maskach:
- Quad: przedni lewy, przedni prawy, tylny lewy, tylny prawy.
- 5.1: przedni lewy, przedni prawy, środkowy, LFE, tylny lewy, tylny prawy.
- 7.1: przedni lewy, przedni prawy, środkowy, LFE, tylny lewy, tylny prawy, boczny lewy, boczny prawy.
Analizator oczekuje, że kanały o nieparzystych indeksach (L, C, LB, SL) pojawią się na lewym wejściu, a kanały o parzystych indeksach (R, LFE, RB, SR) – na prawym wejściu.
Sprawdź, czy każdy kanał przechodzi test, sprawdzając, czy na oscyloskopie jest widoczny czysty sygnał.
Test zakończy się powodzeniem, jeśli wszystkie maski (Quad, 5.1, 7.1) zostaną w pełni zweryfikowane.
