Il sistema audio Android può supportare un numero elevato di formati di canali audio per la riproduzione. L'audio creato per i formati audio con un numero elevato di canali, come l'audio surround 5.1, deve essere riprodotto in modo ragionevole su un dispositivo stereo a 2 canali.
Il test di mixdown multicanale di CTS Verifier verifica che la riproduzione avvenga in modo ragionevole su una varietà di sorgenti audio con un numero elevato di canali e su percorsi audio configurati per la riproduzione a 2 canali.
UI del test di mixdown multicanale
L'UI del test di mixdown multicanale, come mostrato nella Figura 1, è composta dagli elementi descritti nelle sezioni seguenti.

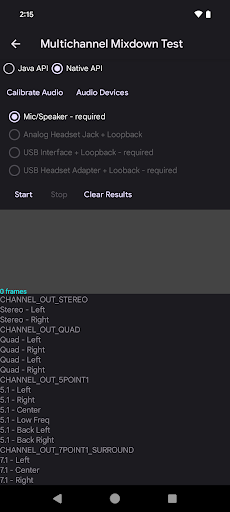

Figura 1. Il test di mixdown multicanale è pronto per l'esecuzione.
Selezione dell'API audio
L'utente può selezionare l'API audio da utilizzare per la riproduzione e l'acquisizione: API Java o API nativa. Per superare il test, è necessario testare una sola API.
Figura 2. Selezione dell'API audio.
Utilità di supporto
Per ulteriori informazioni, vedi Utilità di supporto.
Selezione del percorso
Con questa interfaccia, l'utente può selezionare il percorso audio da testare. Ai nomi dei percorsi viene aggiunto il testo required quando il percorso è presente sul dispositivo (anche se la periferica audio associata a quel percorso non è connessa). Quando viene eseguita la sequenza di test per quel percorso, al nome viene aggiunto il testo done.
I pulsanti dei percorsi sono attivati quando un dispositivo associato a un determinato percorso diventa disponibile, ovvero quando una periferica audio è connessa al DUT. Testa i percorsi supportati nel seguente modo:
Mic/Speaker: testa il microfono e l'altoparlante integrati sul DUT.
Analog Headset Jack + Loopback: il jack per cuffie analogiche da 3,5 mm (non presente su tutti i dispositivi Android) deve essere collegato a una spina di loopback audio.
Interfaccia USB + Loopback: verifica se il dispositivo di interfaccia audio USB è configurato correttamente per il loopback. Questo pulsante è attivo solo quando è collegato un dispositivo di interfaccia audio USB.
Adattatore per cuffie USB + loopback: Testa un adattatore per cuffie da USB ad analogico collegato a una spina di loopback audio. Questo pulsante è attivo solo quando è collegato un adattatore per cuffie da USB ad analogico con una spina di loopback audio.

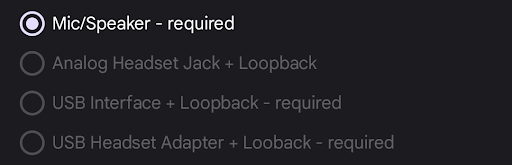

Figura 3. Selezione del percorso.
Pulsanti del processo di test, visualizzazione dei dati e specifiche del formato
Start: avvia il test. Il test genera segnali da ciascuno dei formati specificati.
Stop: interrompe il test in esecuzione.
Clear Results: cancella il riquadro dei risultati.
Figura 4. Pulsanti di avvio e cancellazione.
Il segnale acquisito viene visualizzato durante l'esecuzione del test. Al termine del test di tutti i formati, viene visualizzato il riquadro dei risultati.
La figura seguente mostra i risultati del test riuscito dopo l'esecuzione su cuffie USB:

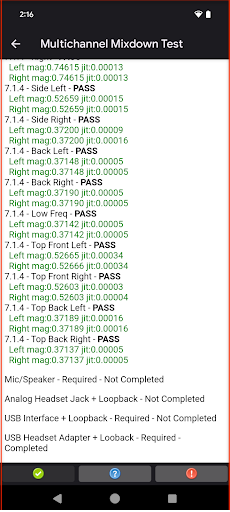

Figura 5. Risultati del test di mixdown multicanale.
Protocollo di test
Il protocollo di test è il seguente:
- Posiziona il DUT in un luogo silenzioso.
- Seleziona l'API da testare. Per superare il test, è necessario selezionarne una sola.
- Seleziona il percorso Mic/Speaker.
- Tocca Calibrate Audio e assicurati che venga generato un segnale adeguato.
- Tocca Start e consenti l'esecuzione del test per i vari formati di canale.
- Al termine, viene visualizzato un report che indica il risultato di ciascuno dei formati di canale. Ad esempio, il pulsante del percorso Mic/Speaker mostra Done per indicare che il test per quel percorso è stato completato.
- Esegui i passaggi da 4 a 6 per i percorsi obbligatori rimanenti.
- Al termine del test per tutti i percorsi obbligatori, viene attivato il pulsante Pass per indicare che il test è stato superato.
Interpretazione dei risultati
Potresti notare che alcune posizioni dei canali hanno una bassa intensità, il che indica che i canali alti dello stream audio surround vengono eliminati. I canali alti devono essere mixati, in modo che tutti i canali dei contenuti siano udibili tramite l'output stereo.
