รับกล่องฟิวชันเซ็นเซอร์สำหรับแท็บเล็ต

กล่องฟิวชันเซ็นเซอร์ของแท็บเล็ตเป็นเวอร์ชันที่ใหญ่กว่าของแท่นทดสอบกล่องฟิวชันเซ็นเซอร์ที่มีตัวยึดแบบเซอร์โวเสริมเพื่อรองรับอุปกรณ์ Android ที่มีพื้นที่วางขนาดใหญ่ เช่น แท็บเล็ต กล่องฟิวชันเซ็นเซอร์แท็บเล็ตใช้ทดสอบแท็บเล็ตในการทดสอบ ITS ของกล้อง sensor_fusion และการทดสอบการซิงค์ multi-camera เครื่องมือนี้ให้สภาพแวดล้อมการทดสอบที่สอดคล้องกันสำหรับการวัดความแม่นยำของการประทับเวลาของเซ็นเซอร์สำหรับอุปกรณ์แท็บเล็ต Android โดยเฉพาะเซ็นเซอร์ภาพและไจโรสโคปของกล้อง

หน้านี้แสดงรายชื่อผู้ให้บริการที่เราแนะนำสำหรับการซื้อกล่องสำเร็จรูป รวมถึงอธิบายข้อกำหนดเฉพาะที่จำเป็นสำหรับการสร้างกล่องของคุณเอง

ซื้อกล่องฟิวชันเซ็นเซอร์แท็บเล็ต

หากต้องการซื้อกล่องที่ประกอบไว้ล่วงหน้า เราขอแนะนำให้ใช้ผู้ให้บริการที่ผ่านการรับรองต่อไปนี้

  • JFT CO LTD 捷富通科技有限公司 (ก่อนหน้านี้ชื่อ MYWAY DESIGN)
    จีน: เลขที่ 40 ซอย 22 ถนนเหออี เมืองหวูจิง เขตหมิ่นหยาง เมืองเซี่ยงไฮ้ จีน
    ไต้หวัน: 4F., เลขที่ 163 ถนน Fu-Ying เขต XinZhuang เมือง New Taipei 242 ไต้หวัน
    www.jftcoltd.com
    service@jfttec.com or its.sales@jfttec.com
    จีน:+86-021-64909136
    ไต้หวัน: 886-2-29089060

ฮาร์ดแวร์กล่องฟิวชันเซ็นเซอร์แท็บเล็ต

หากต้องการสร้างแบบของคุณเอง ส่วนต่อไปนี้จะอธิบายข้อกําหนดและฟีเจอร์ของการออกแบบที่เราใช้ซึ่งคุณทําตามได้เมื่อสร้างแบบของคุณเอง

กล่องฟิวชันเซ็นเซอร์แท็บเล็ตประกอบด้วยส่วนประกอบกล่องพลาสติกที่ตัดด้วยเลเซอร์จากภาพวาดการออกแบบด้วยคอมพิวเตอร์ (CAD) และกล่องควบคุมเซอร์โว

หากต้องการดูภาพวาด CAD โดยละเอียดและใบรายการวัสดุ (BOM) ให้ดาวน์โหลด ไฟล์เวอร์ชันที่ใช้งานจริงของกล่องฟิวชันเซ็นเซอร์แท็บเล็ต

รูปภาพต่อไปนี้แสดงภาพเรนเดอร์ 3 มิติและขนาดของกล่องฟิวชันเซ็นเซอร์แท็บเล็ต

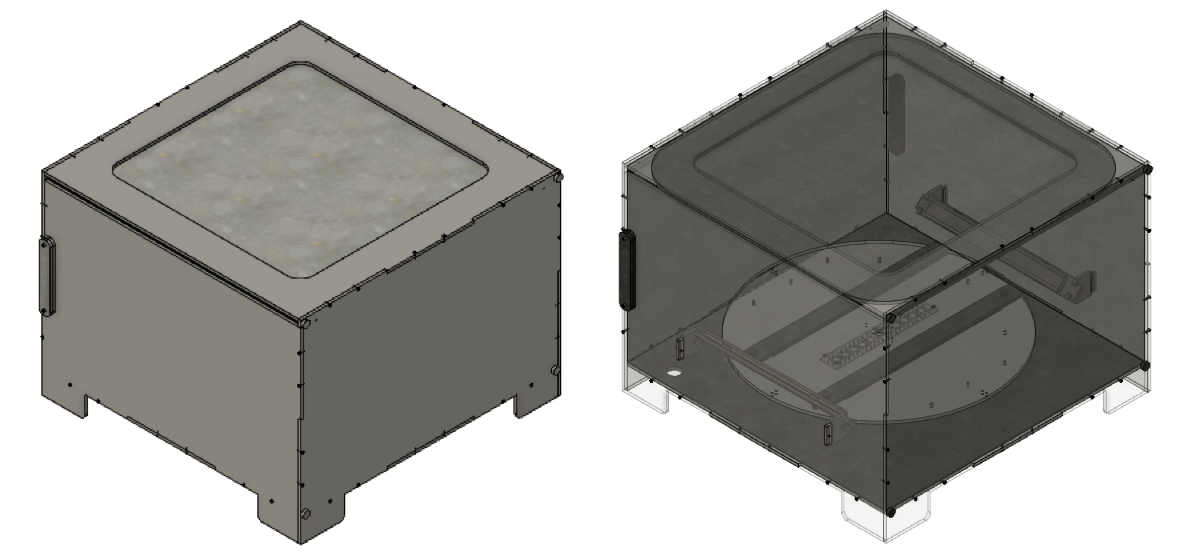

การแสดงภาพ 3 มิติ

รูปที่ 1 การแสดงผลภาพ 3 มิติของกล่องฟิวชันเซ็นเซอร์แท็บเล็ต

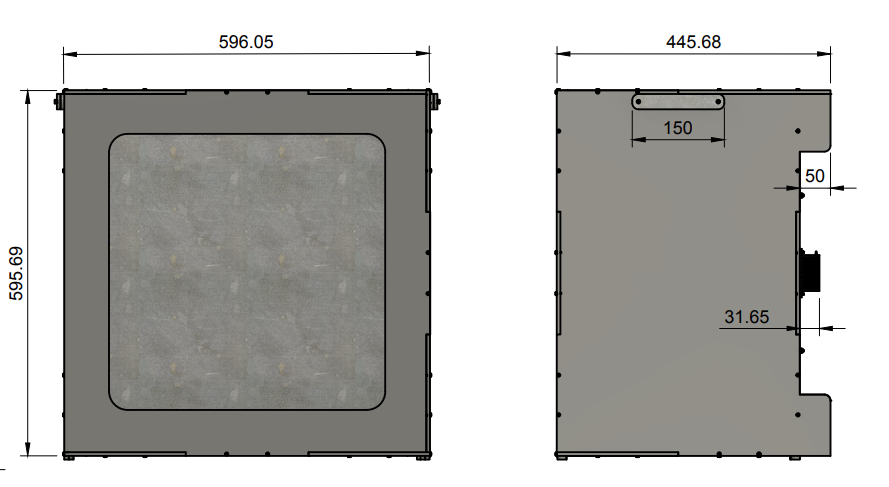

ขนาดกล่องฟิวชันเซ็นเซอร์ของแท็บเล็ต

รูปที่ 2 ขนาดกล่องฟิวชันเซ็นเซอร์แท็บเล็ต

ข้อกำหนดในการออกแบบกล่องฟิวชันเซ็นเซอร์แท็บเล็ต

ข้อมูลต่อไปนี้อธิบายข้อกำหนดการออกแบบของกล่องฟิวชันเซ็นเซอร์แท็บเล็ตและตัวยึดแท็บเล็ต

การออกแบบกล่องฟิวชันเซ็นเซอร์แท็บเล็ต

  • ขนาดใหญ่รองรับแท็บเล็ตขนาดไม่เกิน 12 นิ้ว (300 มม.)
  • แท็บเล็ตหมุนบนโต๊ะหมุนที่ด้านล่างและแผนภูมิจะติดตั้งอยู่ใต้แผงด้านบน
  • ฮาร์ดแวร์เซอร์โวรองรับน้ำหนักของแท็บเล็ตและจำกัดการเคลื่อนไหวให้อยู่ในระนาบเดียว
  • ไฟที่ติดตั้งเหนือแท็บเล็ตจะช่วยลด "เงา" ขณะหมุน

การออกแบบขายึดแท็บเล็ต

  • ขนาดตัวยึดแท็บเล็ต: 500 มม. x 500 มม.
  • แถบหนีบที่มีพื้นหลังเป็นยางช่วยยึดแท็บเล็ตให้อยู่กับที่
  • รองรับแท็บเล็ตขนาดไม่เกิน 400 x 450 มม.
  • เซอร์โวมอเตอร์แบบเกียร์โลหะพร้อมบล็อกเซอร์โวช่วยเพิ่มการรองรับ

รูปภาพต่อไปนี้แสดงแท็บเล็ตที่ติดตั้งบนแท่นวางแท็บเล็ต

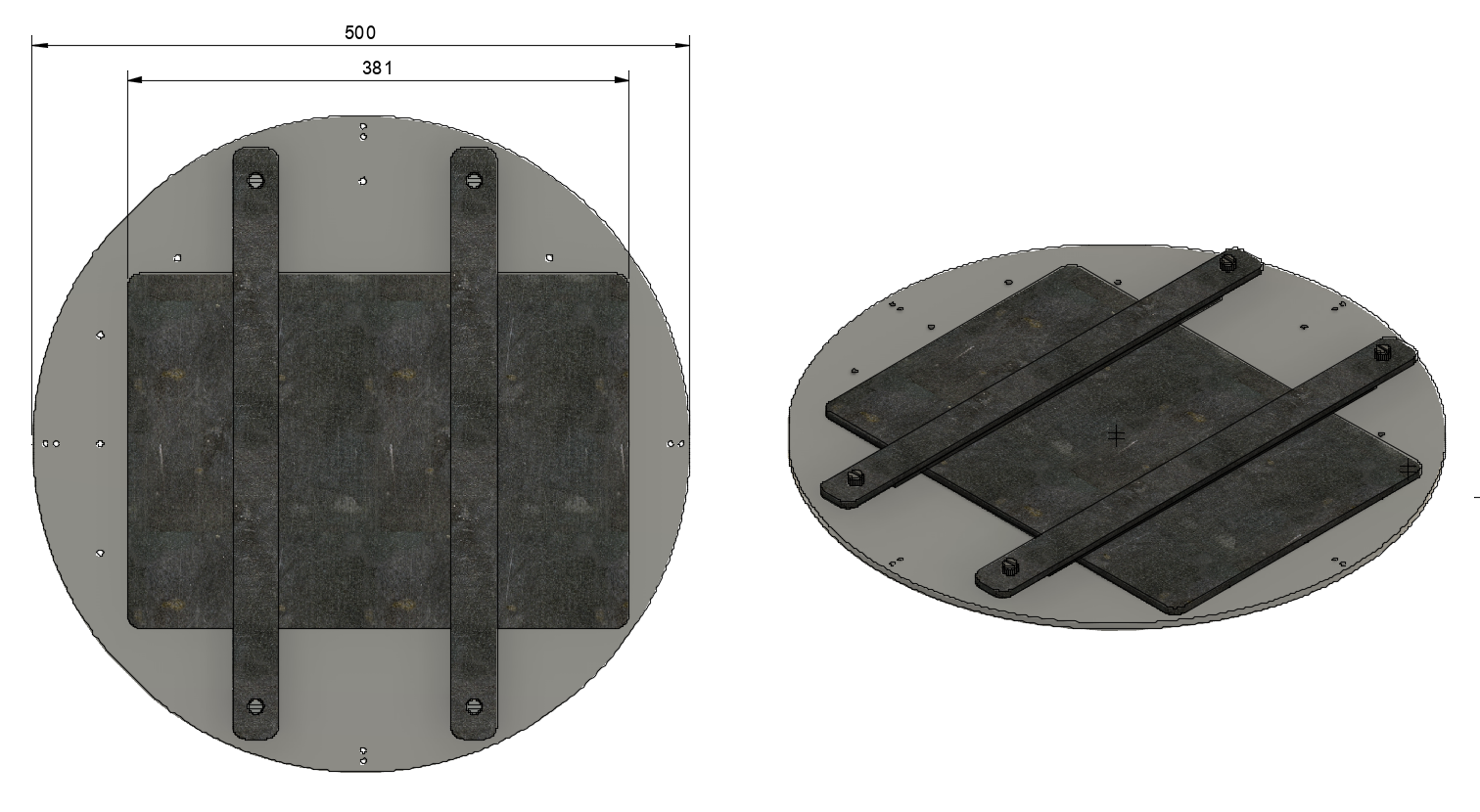

ที่ยึดแท็บเล็ต

รูปที่ 3 ตัวยึดแท็บเล็ตพร้อมแท็บเล็ตที่ยึดไว้
