Die Tablet Sensor Fusion Box ist eine größere Version des Sensor Fusion Box-Prüfstands mit verstärkter Servounterstützung für Android-Geräte mit großem Formfaktor wie Tablets. Die Tablet Sensor Fusion Box wird verwendet, um Tablets im Camera ITS-Test sensor_fusion und im multi-camera-Synchronisierungstest zu testen. Sie bietet eine einheitliche Testumgebung zum Messen der Zeitstempelgenauigkeit von Sensoren für Android-Tablets, insbesondere von Kamerasensoren und Gyroskopen.
Auf dieser Seite finden Sie einen von uns empfohlenen Anbieter für den Kauf einer vorgefertigten Box sowie die Spezifikationen, die Sie für den Bau einer eigenen Box benötigen.
Tablet Sensor Fusion Box kaufen
Wenn Sie lieber eine vorgefertigte Box kaufen möchten, empfehlen wir den folgenden qualifizierten Anbieter:
- JFT CO LTD 捷富通科技有限公司 (previously known as MYWAY DESIGN)
China: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
Taiwan: 4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
www.jftcoltd.com
service@jfttec.com oder its.sales@jfttec.com
China:+86-021-64909136
Taiwan: 886-2-29089060
Hardware der Tablet Sensor Fusion Box
Wenn Sie lieber selbst eine bauen möchten, finden Sie in den folgenden Abschnitten die Spezifikationen und Funktionen unseres Designs, an denen Sie sich orientieren können.
Die Tablet Sensor Fusion Box besteht aus Kunststoffboxkomponenten, die per Laser aus CAD-Zeichnungen (Computer-Aided Design) geschnitten werden, und einer Servosteuerbox.
Detaillierte CAD-Zeichnungen und eine Materialliste (BOM) finden Sie in den Produktionsdateien für die Tablet Sensor Fusion Box.
Die folgenden Abbildungen zeigen eine 3D-Darstellung und die physischen Abmessungen der Tablet Sensor Fusion Box:

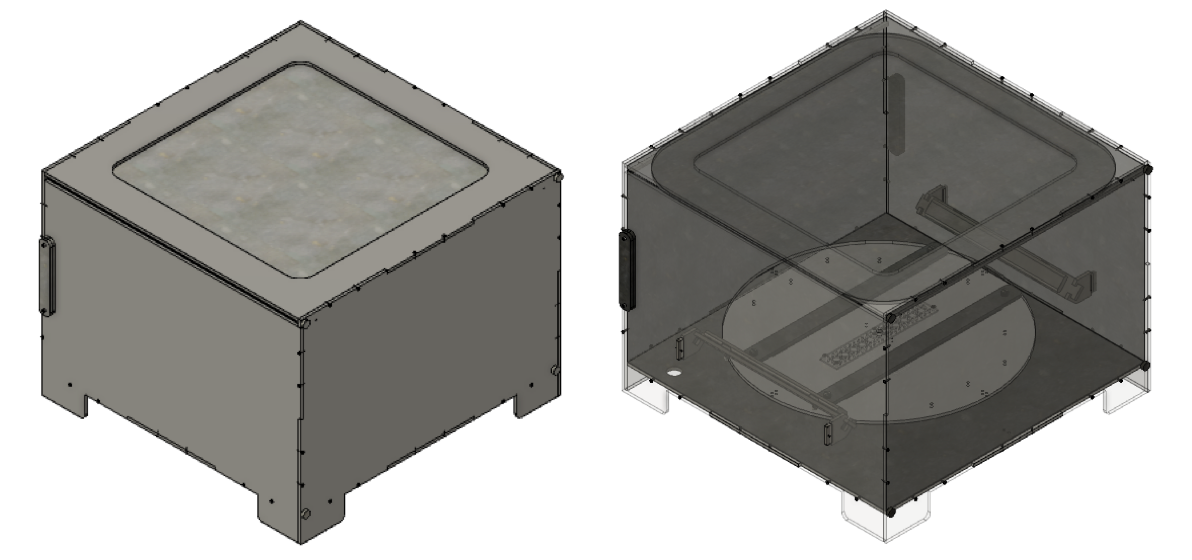

Abbildung 1: 3D-Rendering der Tablet Sensor Fusion Box.
Abbildung 2: Abmessungen der Sensor-Fusion-Box für Tablets.
Spezifikationen für das Design der Tablet Sensor Fusion Box
Im Folgenden werden die Designspezifikationen für die Tablet Sensor Fusion Box und die Tablet-Halterung beschrieben:
Design der Tablet Sensor Fusion Box
- Die große Größe unterstützt Tablets mit Abmessungen von bis zu 12 Zoll (300 mm).
- Das Tablet dreht sich auf dem Drehteller unten und das Diagramm ist unter der oberen Abdeckung angebracht.
- Die Servo-Hardware trägt das Gewicht des Tablets und beschränkt die Bewegungen auf eine einzige Ebene.
- Über dem Tablet angebrachte Leuchten verhindern „Schattenbildung“ während der Drehung.
Design der Tablet-Halterung
- Größe der Tablet-Halterung: 500 mm × 500 mm.
- Die Tablets werden durch Lenkerklemmungen mit Gummierung an Ort und Stelle gehalten.
- Unterstützt Tablets mit Abmessungen von bis zu 400 mm × 450 mm.
- Der Servomotor mit Metallgetriebe und Servoblock sorgt für zusätzliche Stabilität.
Die folgende Abbildung zeigt ein Tablet, das an der Tablet-Halterung befestigt ist:
Abbildung 3: Tablet-Halterung mit montiertem Tablet.
