平板電腦感應器融合盒是感應器融合盒測試裝置的放大版，並強化了伺服器支援，可處理平板電腦等大型 Android 裝置。平板電腦感應器融合盒用於測試平板電腦的相機 ITS sensor_fusion 測試和multi-camera同步測試。可為 Android 平板電腦裝置的感應器 (特別是攝影機影像感應器和陀螺儀) 提供一致的測試環境，用於測量時間戳記準確度。
這個頁面列出我們建議的預製盒供應商，並說明自製盒子的規格。
購買 Tablet Sensor Fusion Box
如果想購買預先組裝好的機上盒，建議向下列合格供應商購買：
- JFT CO LTD 捷富通科技有限公司 (前身為 MYWAY DESIGN)
中國：中國上海市閔行區吳涇鎮和艾路 22 弄 40 號
臺灣：4F., 臺灣新北市新莊區福營路 163 號 (郵遞區號：242)
www.jftcoltd.com
service@jfttec.com 或 its.sales@jfttec.com
中國：+86-021-64909136
臺灣：886-2-29089060
平板電腦感應器融合盒硬體
如果您偏好自行建構，以下各節將說明我們設計的規格和功能，供您建構時參考。
平板電腦感應器融合盒由塑膠盒元件組成，這些元件是根據電腦輔助設計 (CAD) 圖面以雷射切割而成，並包含伺服控制盒。
如需詳細的 CAD 圖和物料清單 (BOM)，請下載 平板電腦感應器融合盒生產檔案。
下圖顯示平板電腦感應器融合盒的 3D 算繪圖和實際尺寸：

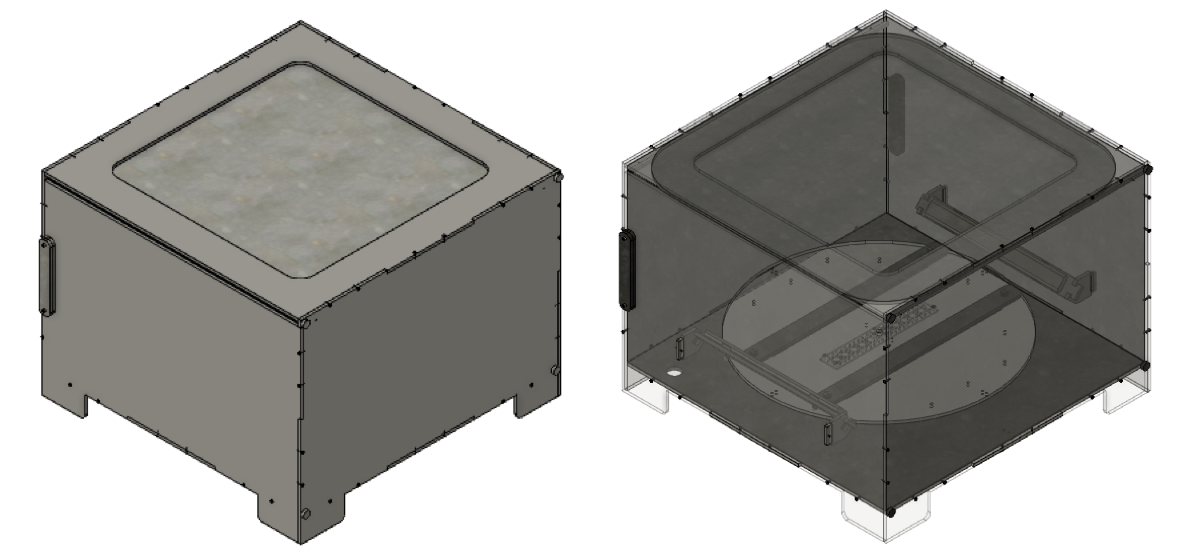

圖 1. 平板電腦感應器融合盒的 3D 算繪圖。

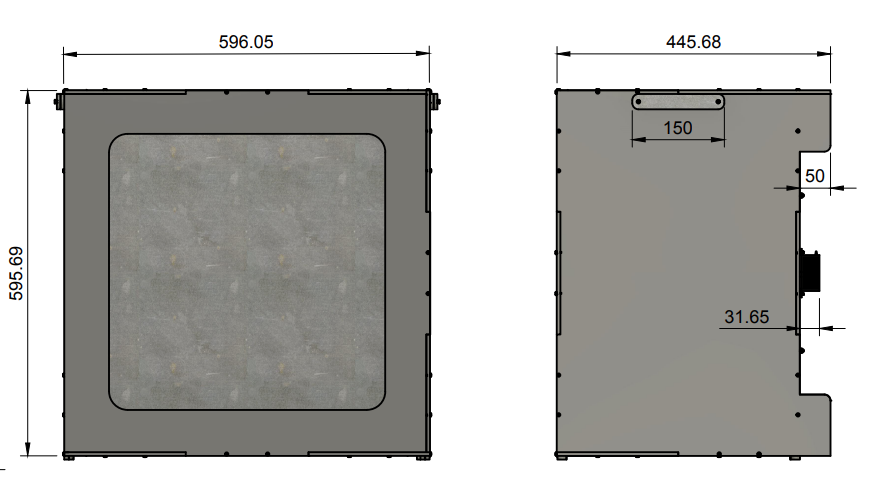

圖 2. 平板電腦感應器融合盒尺寸。
平板電腦感應器融合盒設計規格
以下說明平板電腦感應器融合盒和平板電腦支架的設計規格：
平板電腦感應器融合盒設計
- 大型尺寸可支援最大 12 吋 (300 公釐) 的平板電腦。
- 平板電腦會在底部的轉盤上旋轉，圖表則安裝在頂板下方。
- Servo 硬體可承受平板電腦的重量，並將動作限制在單一平面。
- 平板電腦上方的燈光可消除旋轉時的「陰影」。
平板電腦支架設計
- 平板電腦支架尺寸：500 公釐 x 500 公釐。
- 橡膠背襯的桿夾可固定平板電腦。
- 支援尺寸最大為 400 公釐 x 450 公釐的平板電腦。
- 金屬齒輪伺服馬達搭配伺服區塊，可提供額外支撐力。
下圖顯示平板電腦安裝在平板電腦支架上：

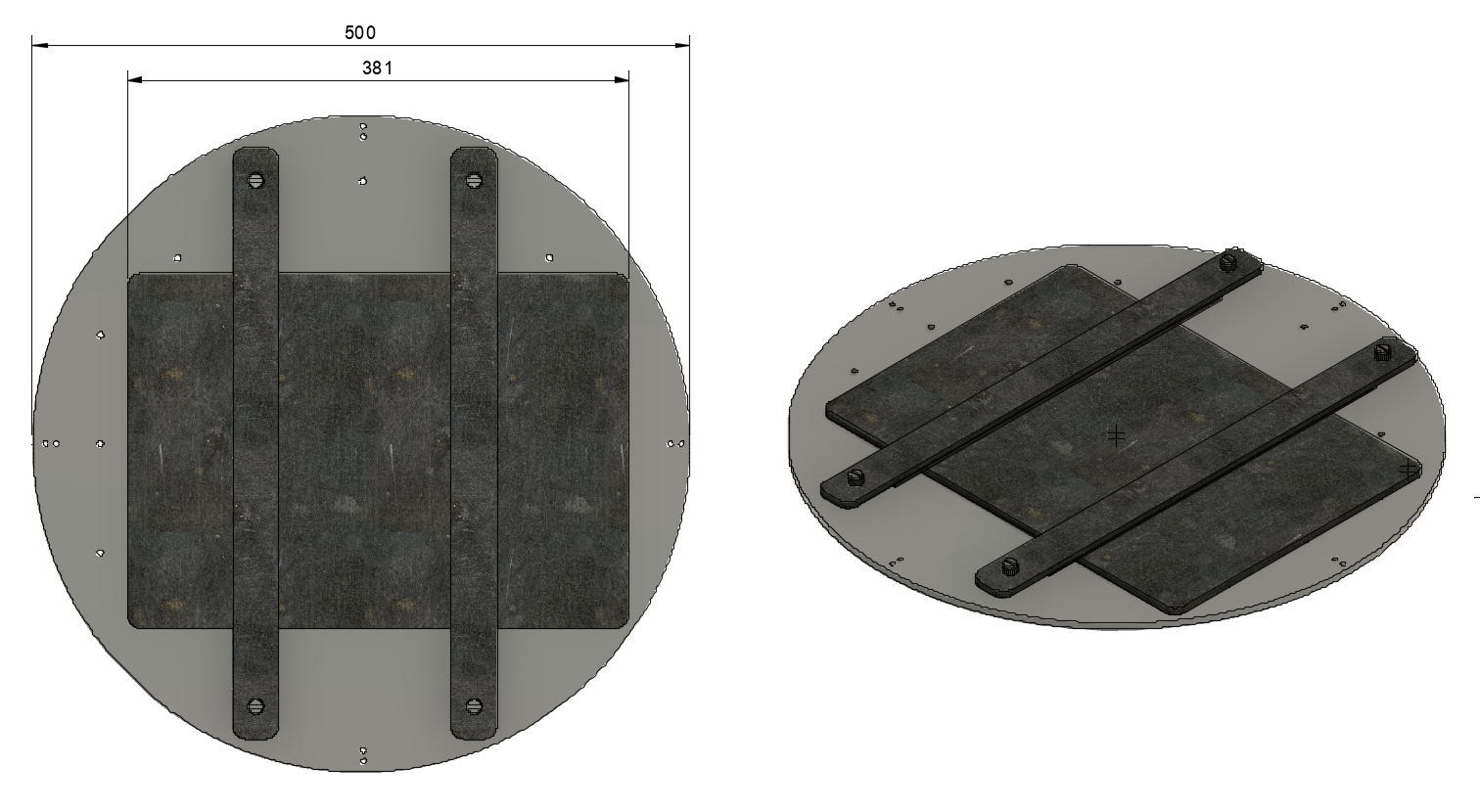

圖 3. 平板電腦支架，平板電腦已裝上支架。
