Tablet Sensor Fusion Box adalah versi yang lebih besar dari rig pengujian Sensor Fusion Box dengan dukungan servo yang diperkuat untuk menangani perangkat Android dengan footprint besar seperti tablet. Kotak Sensor Fusion Tablet digunakan untuk menguji tablet dalam pengujian ITS Kamera sensor_fusion dan pengujian sinkronisasi multi-camera. Aplikasi ini menyediakan lingkungan pengujian yang konsisten untuk mengukur akurasi stempel waktu sensor untuk perangkat tablet Android, khususnya sensor gambar kamera dan giroskop.
Halaman ini menyertakan vendor yang kami rekomendasikan untuk membeli kotak yang sudah dibuat dan menjelaskan spesifikasi yang diperlukan untuk membuat kotak Anda sendiri.
Membeli Kotak Sensor Fusion Tablet
Jika Anda lebih memilih membeli kotak yang sudah dirakit, sebaiknya pilih vendor yang memenuhi syarat berikut:
- JFT CO LTD 捷富通科技有限公司 (sebelumnya dikenal sebagai MYWAY DESIGN)
China: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
Taiwan: 4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
www.jftcoltd.com
service@jfttec.com atau its.sales@jfttec.com
China:+86-021-64909136
Taiwan: 886-2-29089060
Hardware Tablet Sensor Fusion Box
Jika Anda lebih suka membuat sendiri, bagian berikut menjelaskan spesifikasi dan fitur desain kami yang dapat Anda ikuti saat membuat desain Anda sendiri.
Kotak Sensor Fusion Tablet terdiri dari komponen kotak plastik yang dipotong laser dari gambar desain berbantuan komputer (CAD) dan kotak kontrol servo.
Untuk mendapatkan gambar CAD mendetail dan bill of materials (BOM), download file produksi Kotak Sensor Fusion Tablet.
Gambar berikut menunjukkan rendering 3D dan dimensi fisik Tablet Sensor Fusion Box:

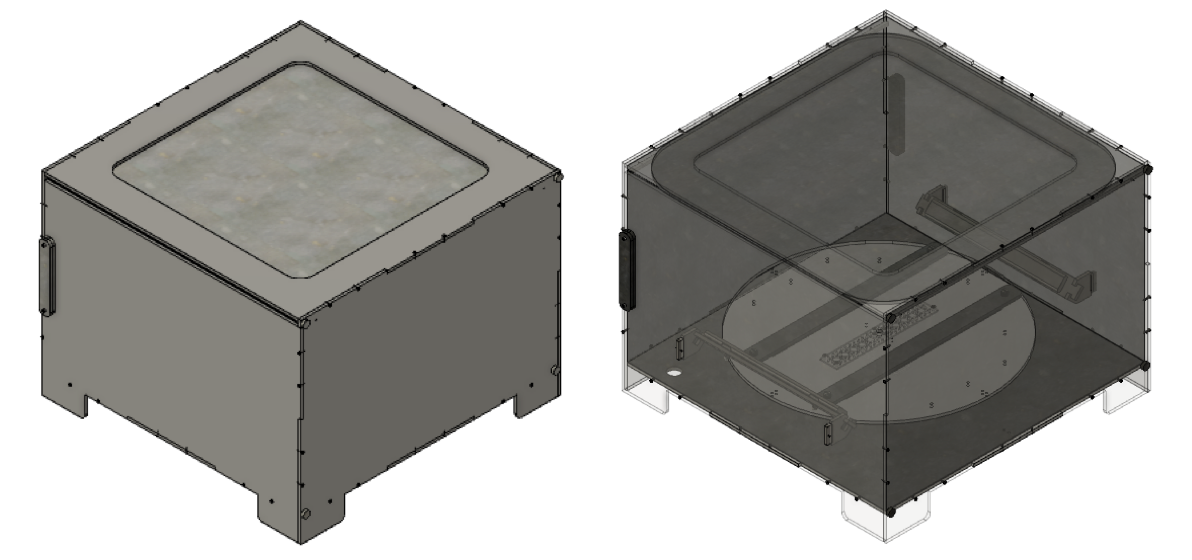

Gambar 1. Rendering 3D Kotak Penggabungan Sensor Tablet.

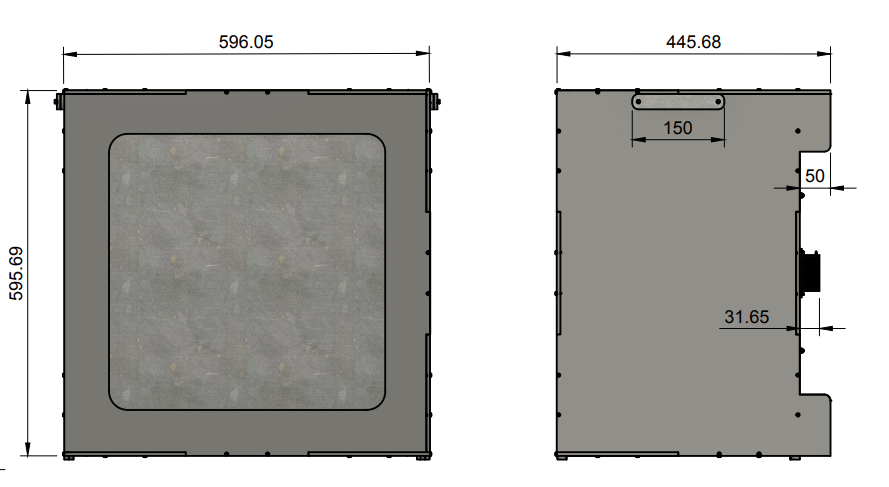

Gambar 2. Dimensi Kotak Sensor Fusion Tablet.
Spesifikasi desain Kotak Sensor Fusion Tablet
Berikut ini menjelaskan spesifikasi desain untuk Kotak Sensor Fusion Tablet dan dudukan tablet:
Desain Kotak Sensor Fusion Tablet
- Ukuran besar mendukung tablet dengan dimensi hingga 12" (300 mm).
- Tablet berputar di atas meja putar di bagian bawah dan diagram dipasang di bawah panel atas.
- Hardware servo menangani berat tablet dan membatasi gerakan ke satu bidang.
- Lampu yang dipasang di atas tablet menghilangkan "bayangan" selama rotasi.
Desain dudukan tablet
- Ukuran dudukan tablet: 500 mm x 500 mm.
- Penjepit batang dengan lapisan karet menjaga tablet tetap di tempatnya.
- Mendukung tablet dengan dimensi hingga 400 mm x 450 mm.
- Motor servo roda gigi logam dengan blok servo memberikan dukungan ekstra.
Gambar berikut menunjukkan tablet yang dipasang pada dudukan tablet:

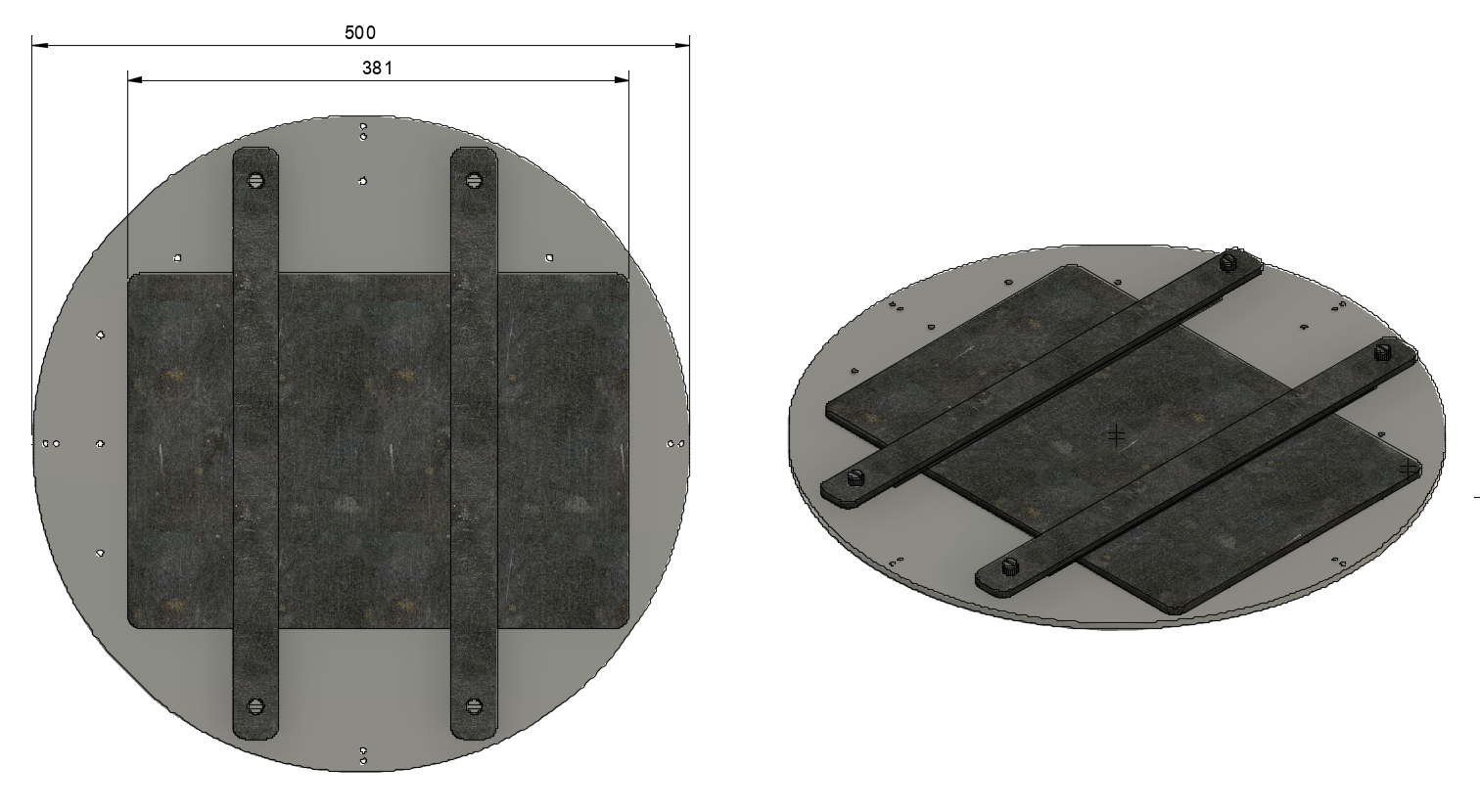

Gambar 3. Dudukan tablet dengan tablet terpasang.
