Tablet Sensor Fusion Box to większa wersja stanowiska testowego Sensor Fusion Box ze wzmocnionym wspornikiem serwomechanizmu, który umożliwia obsługę dużych urządzeń z Androidem, takich jak tablety. Urządzenie Tablet Sensor Fusion Box służy do testowania tabletów w ramach Camera ITS sensor_fusion i testu synchronizacjimulti-camera. Zapewnia spójne środowisko testowe do pomiaru dokładności sygnatury czasowej czujników na tabletach z Androidem, w szczególności czujników obrazu aparatu i żyroskopów.
Na tej stronie znajdziesz polecanego dostawcę gotowych pudełek oraz opis specyfikacji, które są potrzebne do samodzielnego wykonania pudełka.
Zakup urządzenia Tablet Sensor Fusion Box
Jeśli wolisz kupić gotowe urządzenie, zalecamy skorzystanie z usług tego sprawdzonego dostawcy:
- JFT CO LTD 捷富通科技有限公司 (wcześniej MYWAY DESIGN)
Chiny: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Szanghaj, Chiny
Tajwan: 4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Tajwan
www.jftcoltd.com
service@jfttec.com lub its.sales@jfttec.com
Chiny:+86-021-64909136
Tajwan: 886-2-29089060
Sprzęt Tablet Sensor Fusion Box
Jeśli wolisz samodzielnie stworzyć własną wersję, w sekcjach poniżej znajdziesz specyfikacje i funkcje naszego projektu, które możesz wykorzystać.
Urządzenie do testowania czujników tabletu składa się z plastikowych elementów wyciętych laserowo na podstawie rysunków CAD oraz z pudełka sterującego serwomechanizmem.
Szczegółowe rysunki CAD i zestawienie materiałów (BOM) znajdziesz w plikach produkcyjnych dotyczących urządzenia do testowania czujników tabletu.
Poniższe rysunki przedstawiają renderowanie 3D i wymiary fizyczne urządzenia Tablet Sensor Fusion Box:

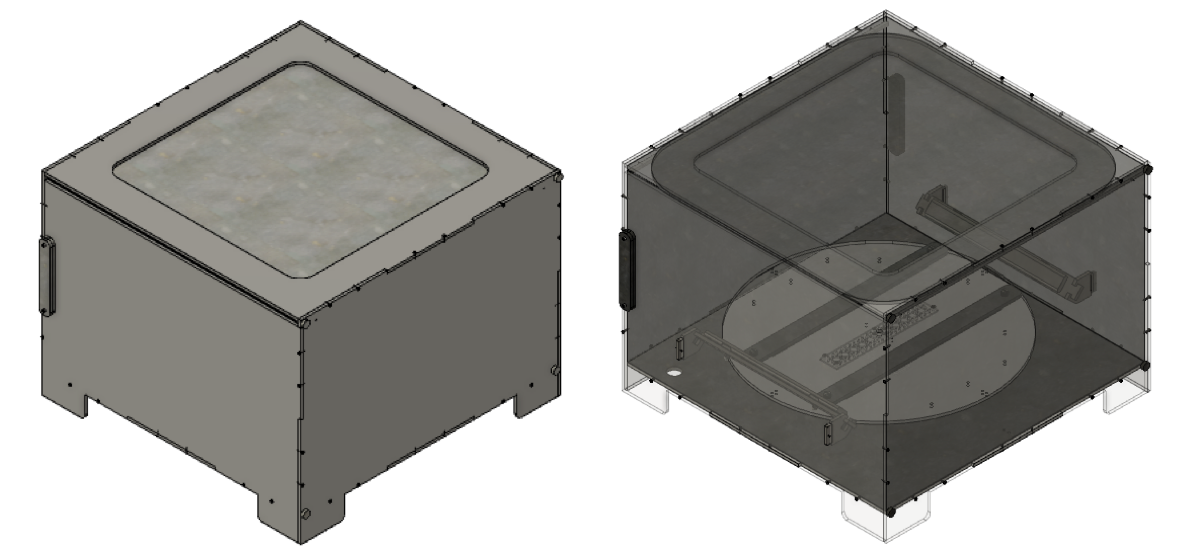

Rysunek 1. Renderowanie 3D urządzenia Tablet Sensor Fusion Box.

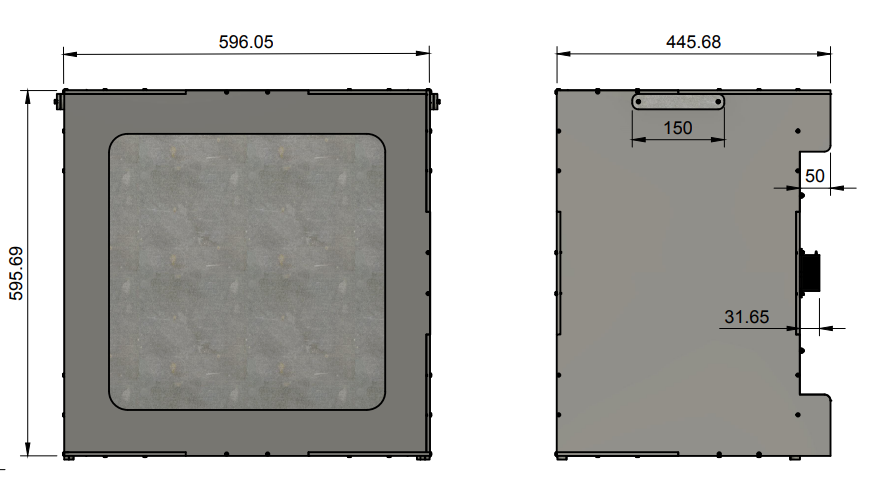

Rysunek 2. Wymiary pudełka z czujnikami tabletu.
Specyfikacja projektu urządzenia Tablet Sensor Fusion Box
Poniżej znajdziesz specyfikacje projektowe urządzenia Tablet Sensor Fusion Box i uchwytu na tablet:
Projekt urządzenia Tablet Sensor Fusion Box
- Duży rozmiar pasuje do tabletów o wymiarach do 12 cali (300 mm).
- Tablet obraca się na gramofonie u dołu, a wykres jest zamontowany pod górnym panelem.
- Serwomechanizm utrzymuje wagę tabletu i ogranicza ruchy do jednej płaszczyzny.
- Lampy zamontowane nad tabletem eliminują „cienie” podczas obracania.
Projekt uchwytu na tablet
- Rozmiar uchwytu na tablet: 500 mm x 500 mm.
- Zaciski z gumową podkładką utrzymują tablety na miejscu.
- Obsługuje tablety o wymiarach do 400 mm x 450 mm.
- Serwomechanizm z metalowymi zębatkami i blokiem serwomechanizmu zapewnia dodatkowe wsparcie.
Na ilustracji poniżej widać tablet zamontowany na uchwycie:

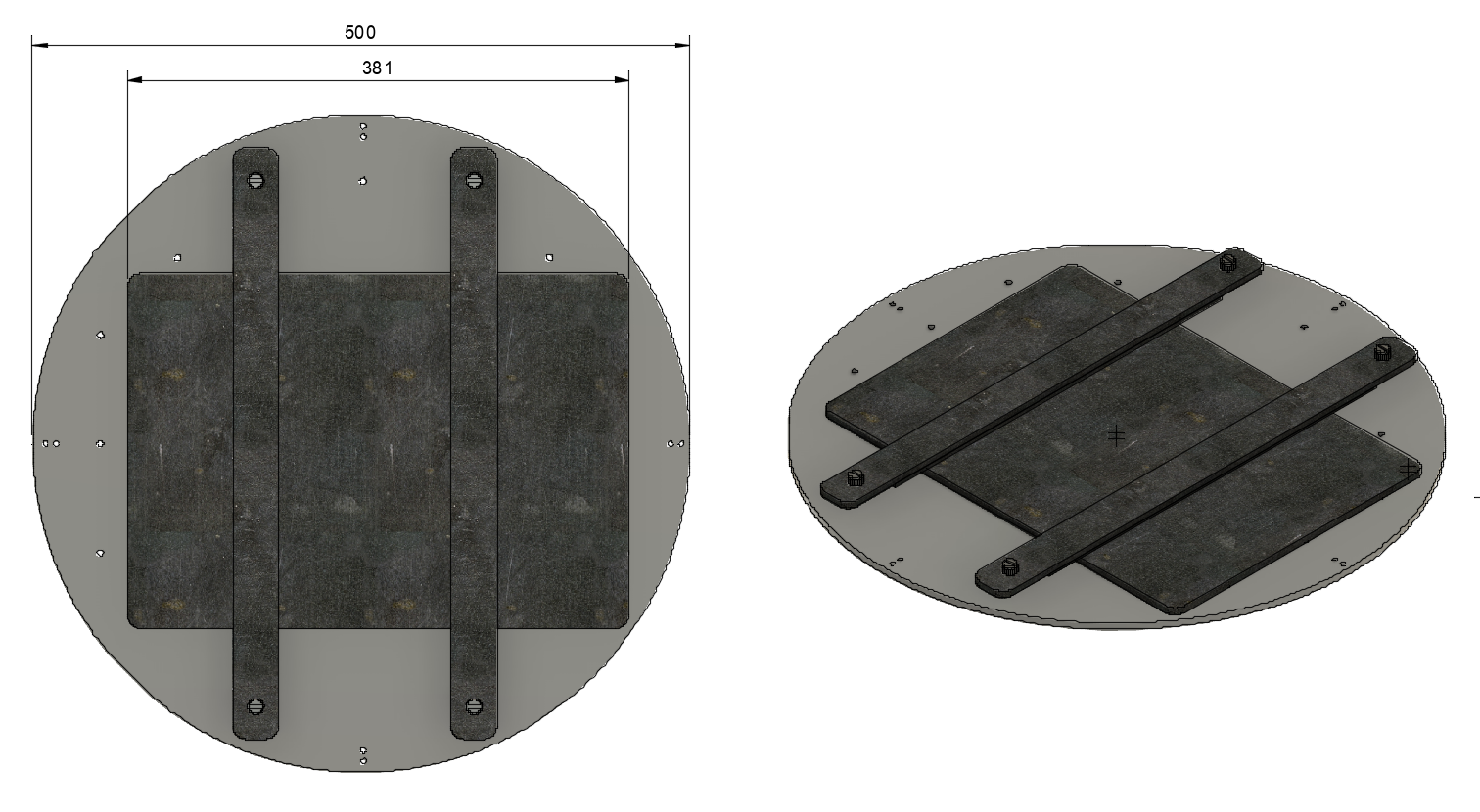

Rysunek 3. Uchwyt na tablet z zamontowanym tabletem.
