Die Tablet Sensor Fusion Box ist eine größere Version des
Sensor Fusion Box Testaufbaus
mit verstärkter Servounterstützung für große Android-Geräte wie
Tablets. Die Tablet Sensor Fusion Box wird verwendet, um Tablets im
Camera ITS sensor_fusion Test und im
multi-camera Synchronisationstest zu testen. Sie bietet eine konsistente Testumgebung zum Messen der Zeitstempelgenauigkeit von Sensoren für Android-Tablets, insbesondere für Kamerasensoren und Gyroskope.
Auf dieser Seite finden Sie einen von uns empfohlenen Anbieter für den Kauf einer vorgefertigten Box sowie die Spezifikationen, die Sie für den Bau einer eigenen Box benötigen.
Tablet Sensor Fusion Box kaufen
Wenn Sie eine vorgefertigte Box kaufen möchten, empfehlen wir den folgenden qualifizierten Anbieter:
- JFT CO LTD 捷富通科技有限公司 (früher MYWAY DESIGN)
China: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
Taiwan: 4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
www.jftcoltd.com
service@jfttec.com oder its.sales@jfttec.com
China:+86-021-64909136
Taiwan: 886-2-29089060
Hardware der Tablet Sensor Fusion Box
Wenn Sie Ihre eigene Box bauen möchten, finden Sie in den folgenden Abschnitten die Spezifikationen und Funktionen unseres Designs, an denen Sie sich orientieren können.
Die Tablet Sensor Fusion Box besteht aus Kunststoffboxkomponenten, die per Laserschnitt aus CAD-Zeichnungen (Computer-Aided Design) gefertigt werden, und einer Servosteuerungsbox.
Detaillierte CAD-Zeichnungen und eine Stückliste finden Sie in den Produktionsdateien für die Tablet Sensor Fusion Box.
Die folgenden Abbildungen zeigen eine 3D-Darstellung und die Abmessungen der Tablet Sensor Fusion Box:

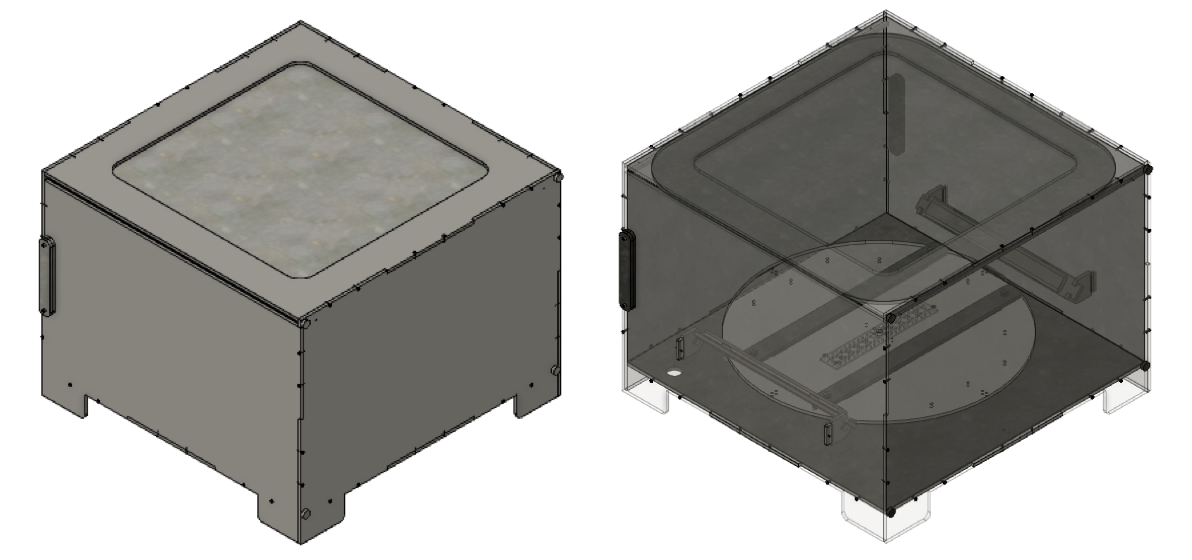

Abbildung 1 : 3D-Darstellung der Tablet Sensor Fusion Box

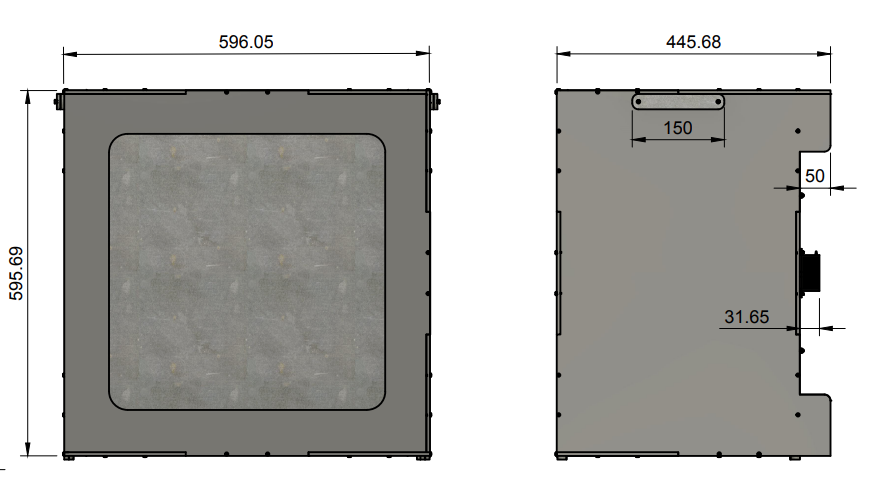

Abbildung 2 : Abmessungen der Tablet Sensor Fusion Box
Designspezifikationen der Tablet Sensor Fusion Box
Im Folgenden werden die Designspezifikationen für die Tablet Sensor Fusion Box und die Tablet-Halterung beschrieben:
Design der Tablet Sensor Fusion Box
- Die große Größe unterstützt Tablets mit Abmessungen von bis zu 12 Zoll (300 mm).
- Das Tablet dreht sich auf dem Drehteller unten und die Tabelle ist unter der oberen Platte angebracht.
- Die Servohardware trägt das Gewicht des Tablets und beschränkt die Bewegungen auf eine Ebene.
- Die über dem Tablet angebrachten Lichter verhindern Schattenbildung während der Drehung.
Design der Tablet-Halterung
- Größe der Tablet-Halterung: 500 mm × 500 mm
- Stangenklemmen mit Gummirückseite halten die Tablets an Ort und Stelle.
- Unterstützt Tablets mit Abmessungen von bis zu 400 mm × 450 mm.
- Ein Servomotor mit Metallgetriebe und ein Servoblock sorgen für zusätzliche Unterstützung.
Die folgende Abbildung zeigt ein Tablet, das an der Tablet-Halterung befestigt ist:

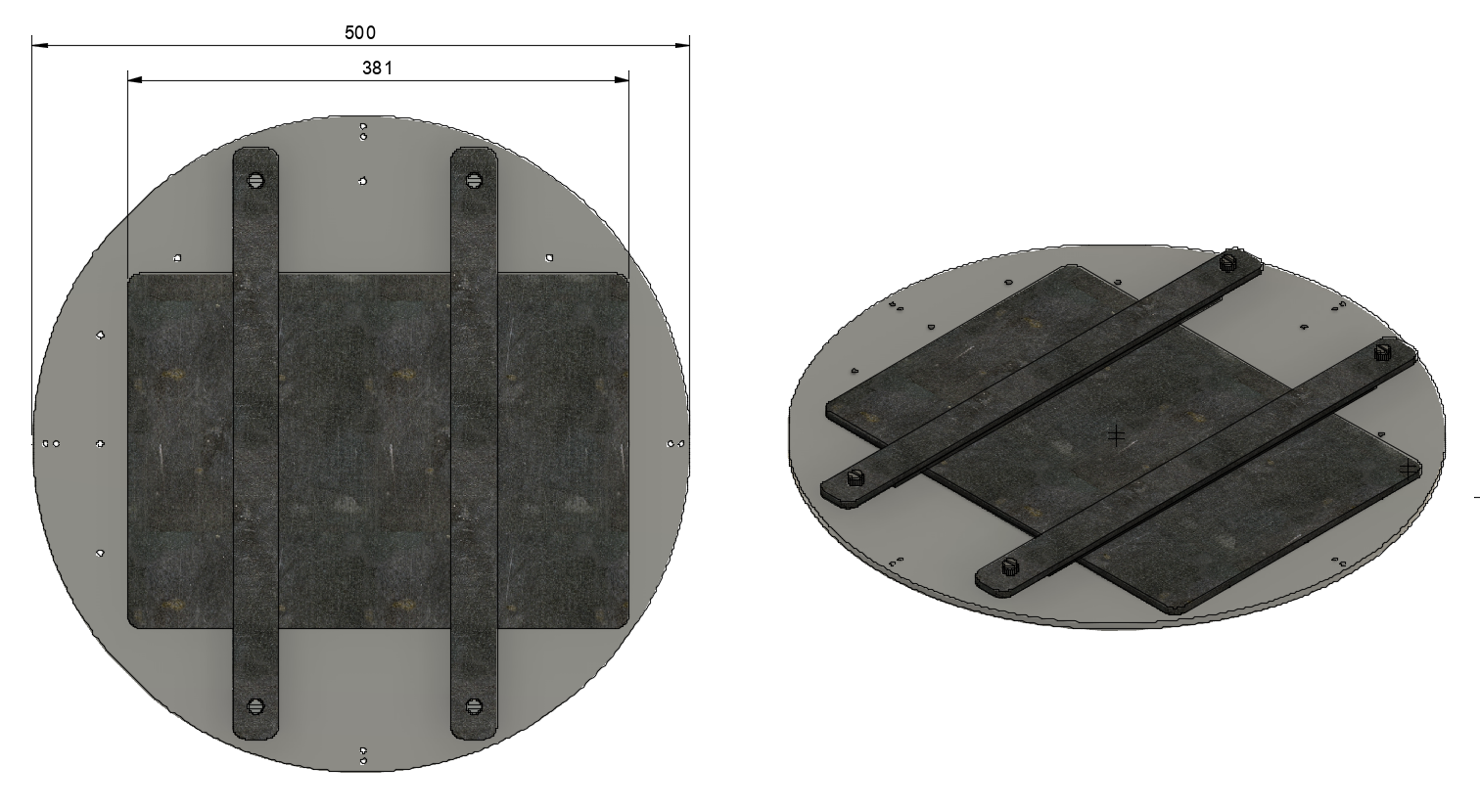

Abbildung 3 : Tablet-Halterung mit befestigtem Tablet
