Mendapatkan kotak penggabungan sensor untuk tablet
Tetap teratur dengan koleksi
Simpan dan kategorikan konten berdasarkan preferensi Anda.
Tablet Sensor Fusion Box adalah versi yang lebih besar dari
rig pengujian Sensor Fusion Box
dengan dukungan servo yang diperkuat untuk menangani perangkat Android dengan jejak besar seperti
tablet. Tablet Sensor Fusion Box digunakan untuk menguji tablet dalam
pengujian sensor_fusion Camera ITS dan
pengujian sinkronisasi multi-camera. Alat ini menyediakan lingkungan pengujian yang konsisten untuk mengukur
akurasi stempel waktu sensor untuk perangkat tablet Android, khususnya sensor
gambar kamera dan giroskop.
Halaman ini menyertakan vendor yang kami rekomendasikan untuk membeli kotak siap pakai dan
menjelaskan spesifikasi yang diperlukan untuk membuat kotak Anda sendiri.
Membeli Tablet Sensor Fusion Box
Jika Anda lebih memilih untuk membeli kotak yang sudah dibuat sebelumnya, sebaiknya gunakan vendor
yang memenuhi syarat berikut:
- JFT CO LTD 捷富通科技有限公司 (sebelumnya dikenal sebagai MYWAY DESIGN)
China: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
Taiwan: 4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
www.jftcoltd.com
service@jfttec.com or its.sales@jfttec.com
China:+86-021-64909136
Taiwan: 886-2-29089060
Hardware Tablet Sensor Fusion Box
Jika Anda lebih suka membuat sendiri, bagian berikut menjelaskan
spesifikasi dan fitur desain kami yang dapat Anda ikuti saat membuat
desain Anda sendiri.
Kotak Fusi Sensor Tablet terdiri dari komponen kotak plastik yang dipotong laser
dari gambar computer-aided design (CAD) dan kotak kontrol servo.
Untuk gambar CAD mendetail dan bill of materials (BOM), download
file produksi Tablet Sensor Fusion Box.
Gambar berikut menunjukkan rendering 3D dan dimensi fisik
Tablet Sensor Fusion Box:

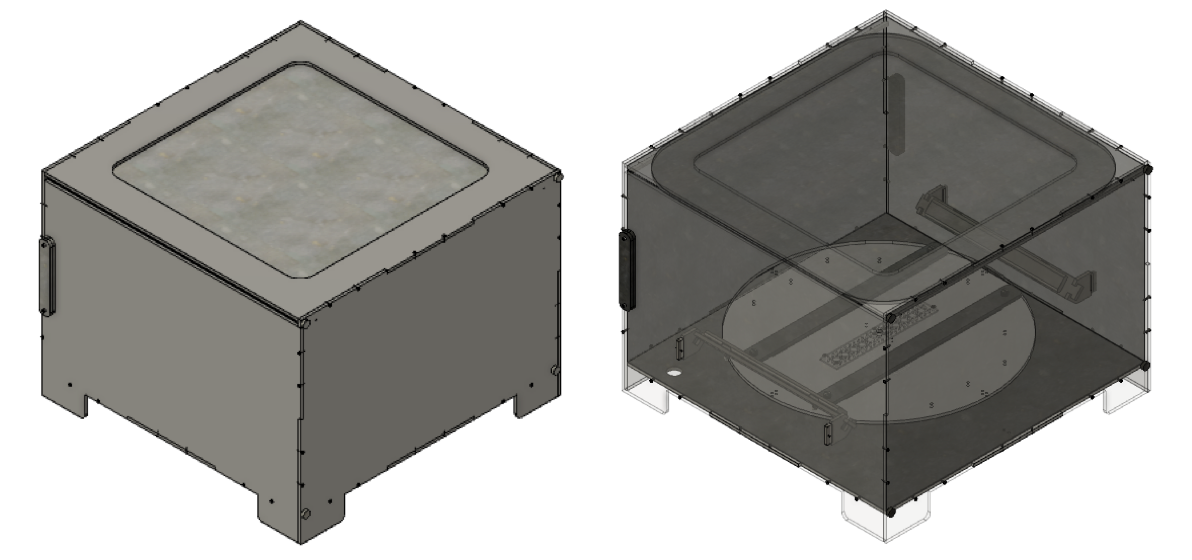

Gambar 1. Rendering 3D Kotak Fusion Sensor Tablet.

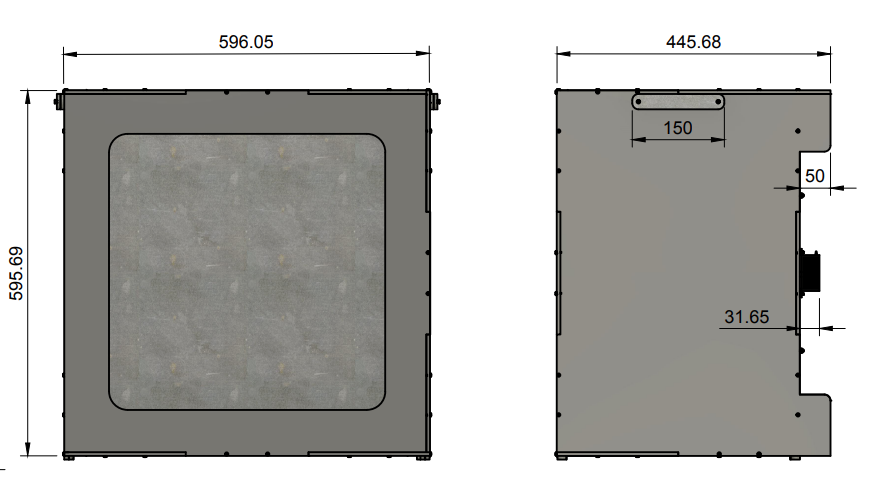

Gambar 2. Dimensi Tablet Sensor Fusion Box.
Spesifikasi desain Tablet Sensor Fusion Box
Berikut ini menjelaskan spesifikasi desain untuk Tablet Sensor Fusion Box
dan dudukan tablet:
Desain Kotak Fusion Sensor Tablet
- Ukuran besar mendukung tablet dengan dimensi hingga 12" (300 mm).
- Tablet berputar di turntable di bagian bawah dan diagram dipasang
di bawah panel atas.
- Hardware servo menangani berat tablet dan membatasi gerakan ke satu bidang.
- Lampu yang dipasang di atas tablet akan menghilangkan "bayangan" selama rotasi.
Desain dudukan tablet
- Ukuran dudukan tablet: 500 mm x 500 mm.
- Klem batang dengan bantalan karet menjaga tablet tetap di tempatnya.
- Mendukung tablet dengan dimensi hingga 400 mm x 450 mm.
- Motor servo roda gigi logam dengan blok servo memberikan dukungan tambahan.
Gambar berikut menunjukkan tablet yang dipasang di dudukan tablet:

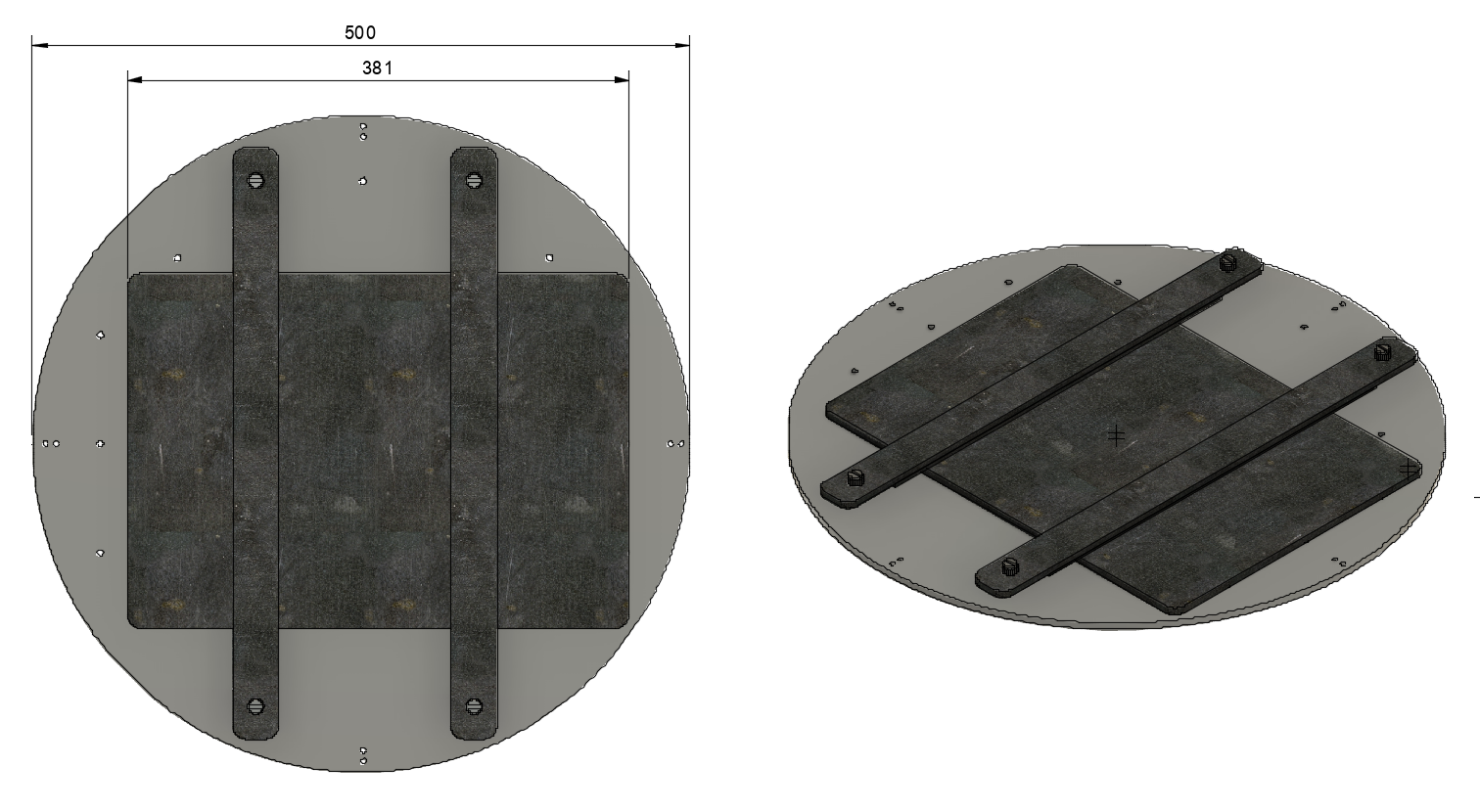

Gambar 3. Dudukan tablet dengan tablet terpasang.
