Il Tablet Sensor Fusion Box è una versione più grande del
Sensor Fusion Box test rig
con supporto servo rinforzato per gestire dispositivi Android di grandi dimensioni come
i tablet. La scatola di fusione dei sensori del tablet viene utilizzata per testare i tablet nel test
ITS della videocamera sensor_fusion e nel test di
sincronizzazione multi-camera. Fornisce un ambiente di test coerente per misurare
l'accuratezza dei timestamp dei sensori per i tablet Android, in particolare i sensori
di immagine della fotocamera e i giroscopi.
Questa pagina include un fornitore che consigliamo per l'acquisto di una scatola preassemblata e descrive le specifiche necessarie per costruirne una personalizzata.
Acquistare una scatola di fusione dei sensori del tablet
Se preferisci acquistare una scatola preassemblata, ti consigliamo il seguente fornitore qualificato:
- JFT CO LTD 捷富通科技有限公司 (precedentemente nota come MYWAY DESIGN)
Cina: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, Cina
Taiwan: 4F., N. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
www.jftcoltd.com
service@jfttec.com o its.sales@jfttec.com
Cina:+86-021-64909136
Taiwan: 886-2-29089060
Hardware della scatola di fusione dei sensori del tablet
Se preferisci crearne uno tuo, le sezioni seguenti descrivono le specifiche e le funzionalità del nostro design che puoi seguire quando crei il tuo.
La scatola di fusione dei sensori del tablet è costituita da componenti in plastica tagliati al laser da disegni di progettazione assistita da computer (CAD) e da una scatola di controllo del servo.
Per disegni CAD dettagliati e una distinta base, scarica i file di produzione della scatola di fusione dei sensori del tablet.
Le figure seguenti mostrano un rendering 3D e le dimensioni fisiche della scatola di fusione dei sensori del tablet:

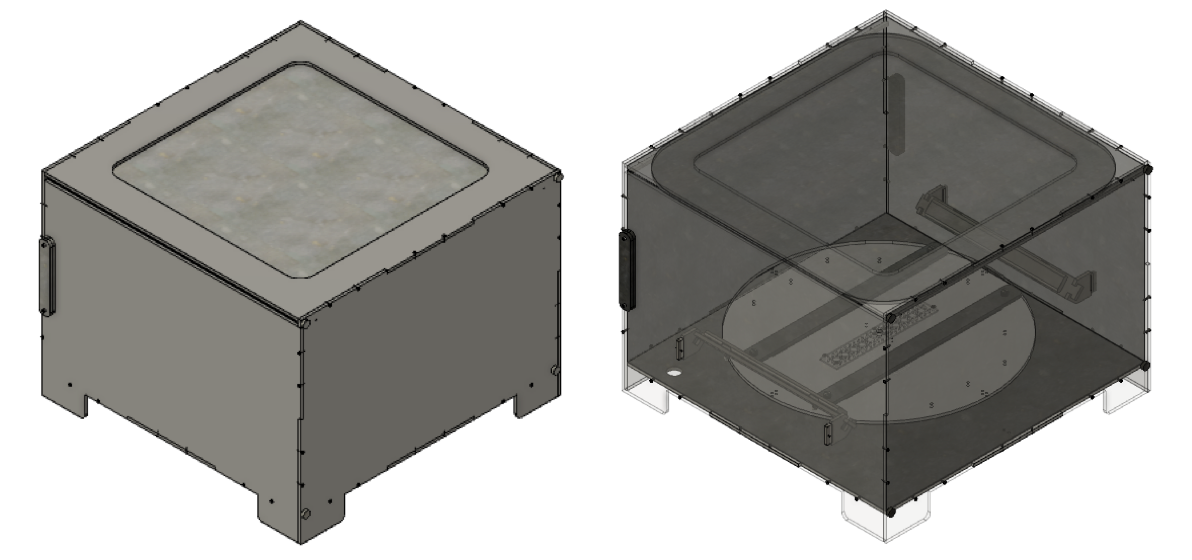

Figura 1. Rendering 3D della scatola di fusione dei sensori del tablet.

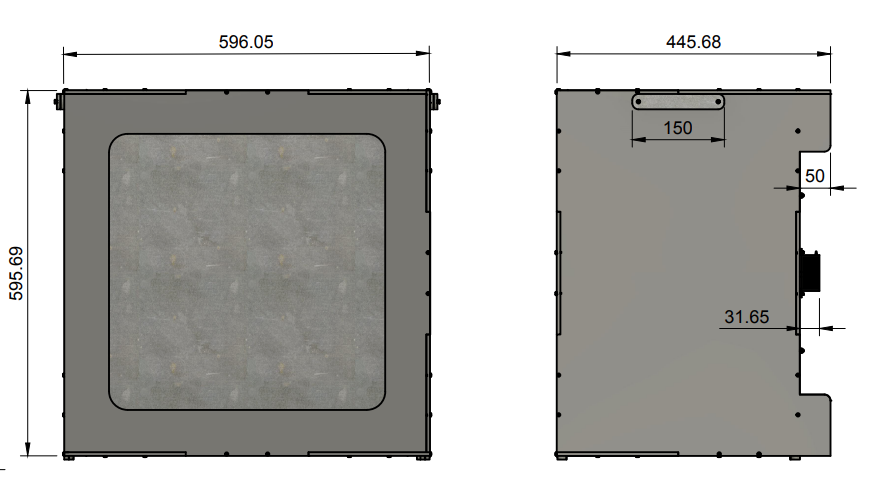

Figura 2. Dimensioni della scatola di fusione dei sensori del tablet.
Specifiche di progettazione della scatola di fusione dei sensori del tablet
Di seguito sono descritte le specifiche di progettazione per la scatola di fusione dei sensori del tablet e il supporto per il tablet:
Design della scatola di fusione dei sensori del tablet
- La taglia large supporta tablet con dimensioni fino a 300 mm.
- Il tablet ruota sul giradischi nella parte inferiore e il grafico è montato sotto il pannello superiore.
- L'hardware del servo gestisce il peso del tablet e limita i movimenti a un unico piano.
- Le luci montate sopra il tablet eliminano le "ombre" durante la rotazione.
Design del supporto per tablet
- Dimensioni del supporto per tablet: 500 mm x 500 mm.
- I morsetti a barra con supporto in gomma mantengono i tablet in posizione.
- Supporta tablet con dimensioni fino a 400 mm x 450 mm.
- Il servomotore con ingranaggi in metallo con blocco servo fornisce un supporto extra.
La figura seguente mostra un tablet montato sul supporto per tablet:

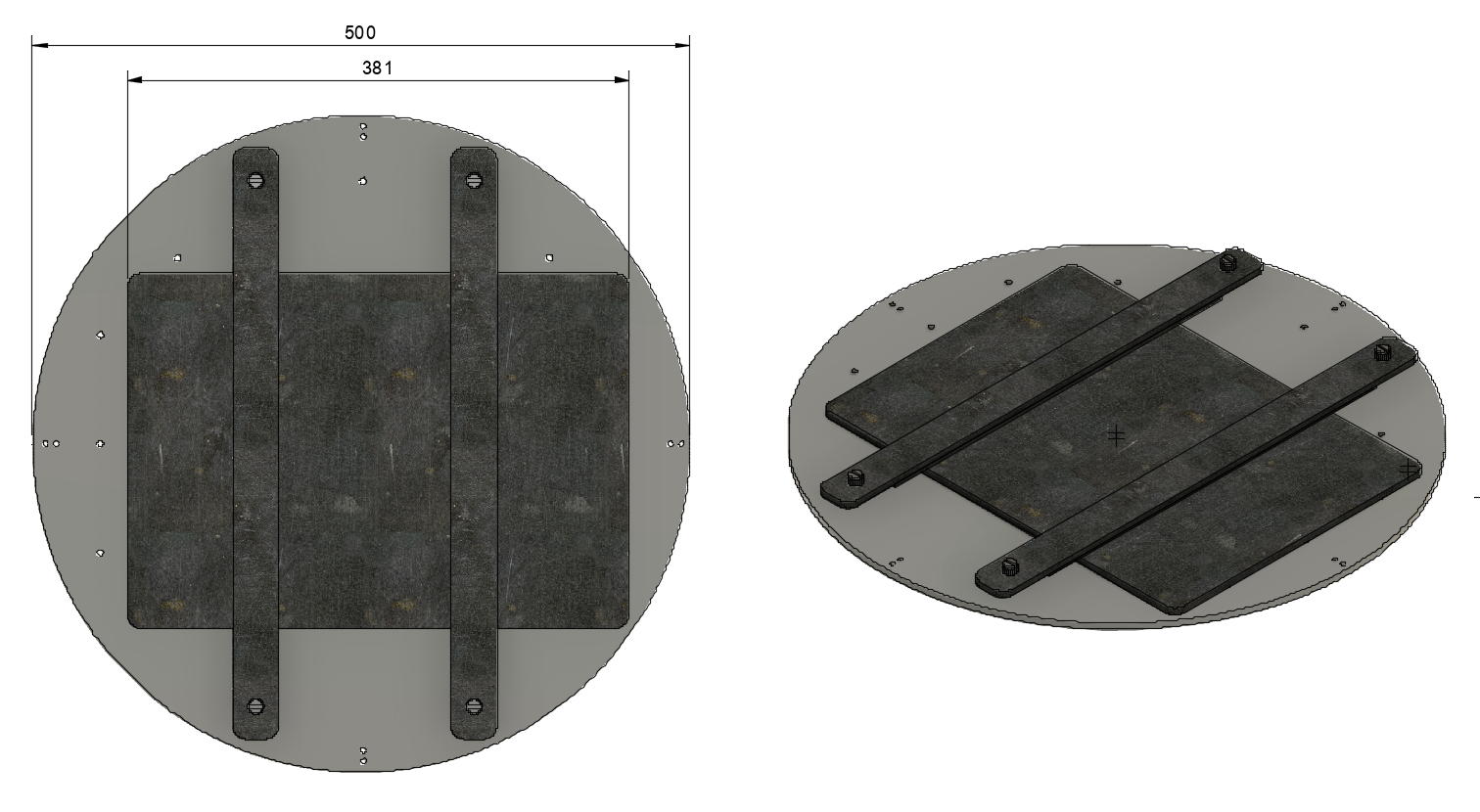

Figura 3. Supporto per tablet con tablet montato.
