取得平板電腦的感應器融合方塊

平板電腦感應器融合盒是感應器融合盒測試架的大型版本，具有強化的伺服器支架，可處理占用空間較大的 Android 裝置，例如平板電腦。平板電腦感應器融合盒用於測試平板電腦的 Camera ITS sensor_fusion 測試和 multi-camera 同步測試。它提供一致的測試環境，可測量 Android 平板電腦裝置 (尤其是相機影像感應器和陀螺儀) 感應器的時間戳記準確度。

本頁面會列出我們建議購買預製盒的供應商，並說明自行建構時所需的規格。

購買 Tablet Sensor Fusion Box

如果您想購買預先建構的盒子，建議您使用下列合格供應商：

  • JFT CO LTD 捷富通科技有限公司 (舊稱 MYWAY DESIGN)
    中國：上海市閔行區吳井鎮和愛路 22 巷 40 號
    臺灣：4F., 新北市新莊區福營路 163 號
    www.jftcoltd.com
    service@jfttec.com 或 its.sales@jfttec.com
    中國：+86-021-64909136
    臺灣：886-2-29089060

平板電腦感應器融合盒硬體

如果您想自行建構，請參閱以下各節，瞭解我們設計的規格和功能，以便您自行建構。

Tablet Sensor Fusion Box 包含塑膠盒元件，這些元件是根據電腦輔助設計 (CAD) 圖紙以雷射切割而成，並附有伺服控制盒。

如需詳細的 CAD 圖和物料清單 (BOM)，請下載 Tablet Sensor Fusion Box 的製作檔案。

下圖顯示平板電腦感應器融合盒的 3D 算繪和實際尺寸：

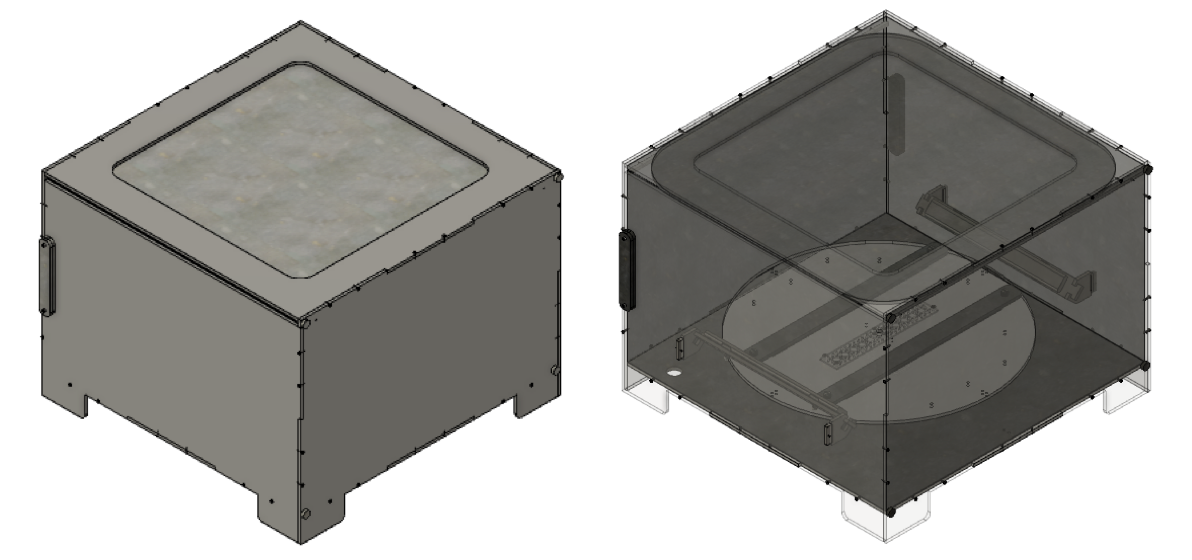

3D 算繪

圖 1. 平板電腦感應器融合盒 3D 算繪。

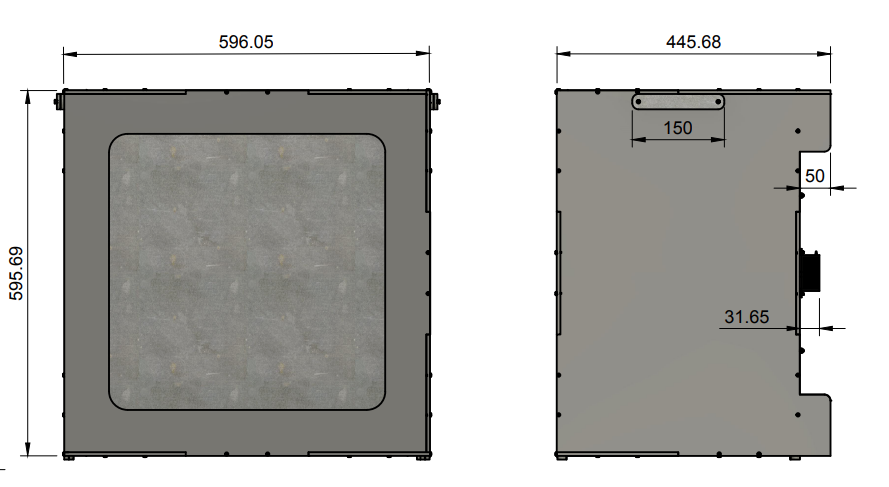

平板電腦感應器融合方塊尺寸

圖 2. 平板電腦感應器融合盒尺寸。

平板電腦感應器融合盒設計規格

以下說明平板電腦感應器融合盒和平板電腦固定架的設計規格：

平板電腦感應器融合盒設計

  • 大尺寸可支援尺寸最長 12 英寸 (300 公釐) 的平板電腦。
  • 平板電腦會在底部的轉盤上旋轉，而圖表則會安裝在頂端面板下方。
  • 伺服器硬體可負擔平板電腦的重量，並將動作限制在單一平面。
  • 將燈光裝在平板電腦上方，可在旋轉時避免產生「陰影」。

平板電腦固定架設計

  • 平板電腦固定架尺寸：500 mm x 500 mm。
  • 使用帶有橡膠背襯的桿夾，可將平板電腦固定在適當位置。
  • 支援尺寸上限為 400 mm x 450 mm 的平板電腦。
  • 金屬齒輪伺服馬達搭配伺服模組，可提供額外支撐。

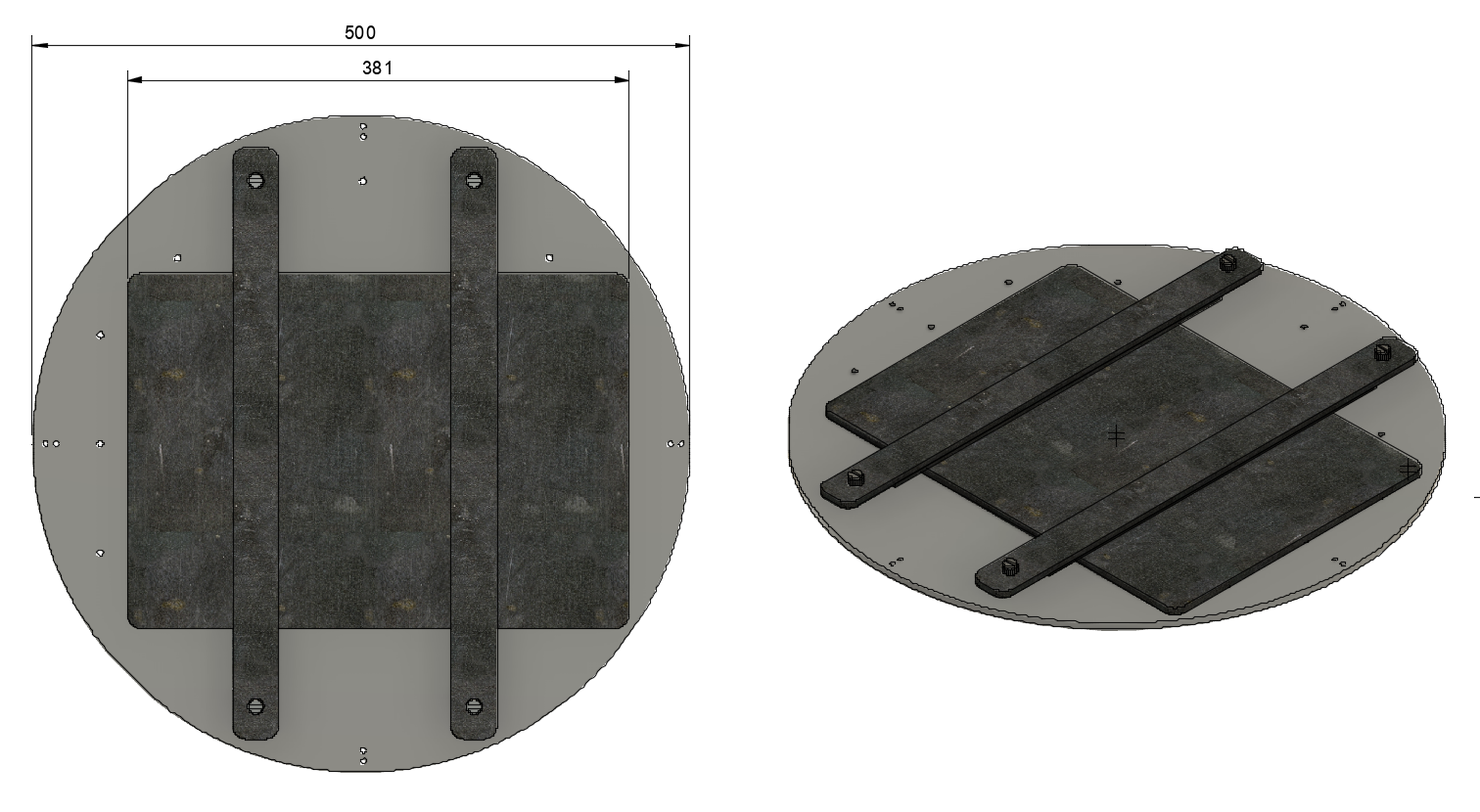

下圖顯示平板電腦安裝在平板電腦支架上：

平板電腦架

圖 3. 平板電腦架已安裝平板電腦。
