קבלת חיישן משולב לטאבלטים

‫Tablet Sensor Fusion Box הוא גרסה גדולה יותר של מתקן הבדיקה Sensor Fusion Box עם תמיכה מחוזקת בסרוו, כדי להתאים למכשירי Android עם שטח גדול כמו טאבלטים. הקופסה של Tablet Sensor Fusion משמשת לבדיקת טאבלטים בבדיקה של Camera ITS sensor_fusion ובבדיקת הסנכרון multi-camera. היא מספקת סביבת בדיקה עקבית למדידת הדיוק של חותמות הזמן של חיישנים במכשירי טאבלט עם Android, במיוחד חיישני תמונה של מצלמות וג'ירוסקופים.

בדף הזה מופיע ספק מומלץ לרכישת קופסה מוכנה מראש, וגם תיאור של המפרטים שנדרשים כדי לבנות קופסה משלכם.

רכישה של Tablet Sensor Fusion Box

אם אתם מעדיפים לרכוש קופסה מוכנה מראש, אנחנו ממליצים על הספק המוסמך הבא:

  • ‫JFT CO LTD 捷富通科技有限公司 (לשעבר MYWAY DESIGN)
    סין: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
    טייוואן: 4F., ‪No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
    www.jftcoltd.com
    service@jfttec.com or its.sales@jfttec.com
    China:+86-021-64909136
    Taiwan: 886-2-29089060

חומרה של תיבת Sensor Fusion לטאבלט

אם אתם מעדיפים ליצור בעצמכם, בקטעים הבאים מפורטים המפרטים והתכונות של העיצוב שלנו, שתוכלו להיעזר בהם כשאתם יוצרים עיצוב משלכם.

הקופסה של Tablet Sensor Fusion מורכבת מרכיבי קופסה מפלסטיק שנחתכים בלייזר משרטוטים של תכנון בעזרת מחשב (CAD) ומקופסת בקרת סרוו.

כדי להוריד שרטוטי CAD מפורטים ורשימת חומרים (BOM), אפשר להוריד את קובצי הייצור של קופסת Tablet Sensor Fusion.

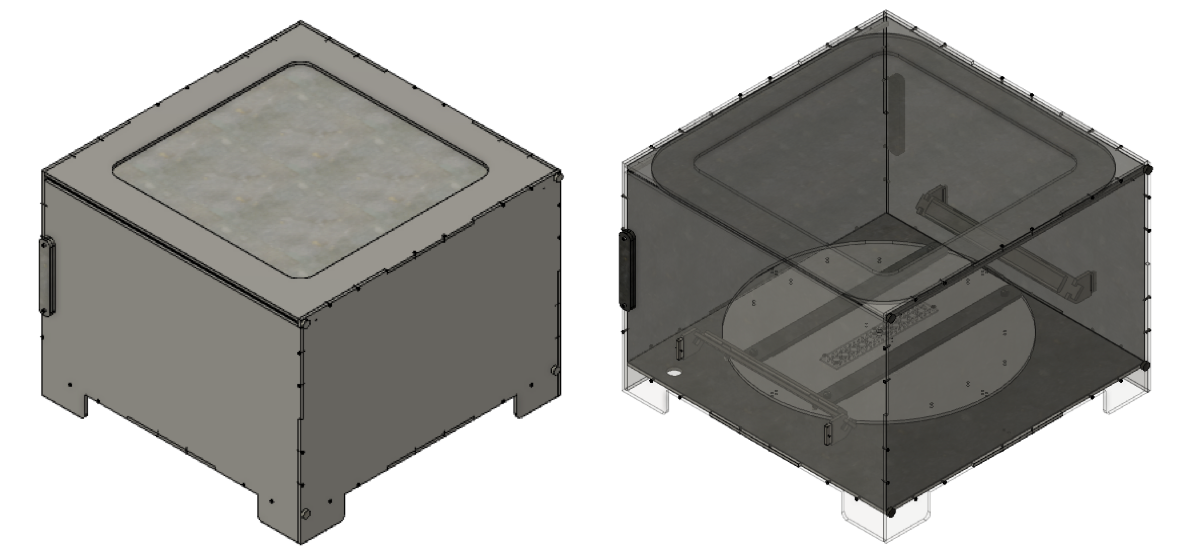

באיורים הבאים מוצג רינדור תלת-ממדי של קופסת Tablet Sensor Fusion, ומידותיה הפיזיות:

עיבוד תלת-ממד

איור 1. עיבוד תלת-ממד של תיבת Sensor Fusion בטאבלט.

מידות התיבה של שילוב החיישנים בטאבלט

איור 2. מידות של תיבת Sensor Fusion בטאבלט.

מפרטי העיצוב של תיבת Sensor Fusion לטאבלט

בהמשך מפורטים מפרטי העיצוב של קופסת Tablet Sensor Fusion ותושבת הטאבלט:

Tablet Sensor Fusion Box design

  • גודל גדול מתאים לטאבלטים עם מידות של עד 12 אינץ' (300 מ"מ).
  • הטאבלט מסתובב על הפלטה שבחלק התחתון, והתרשים מותקן מתחת לחלונית העליונה.
  • חומרת Servo מטפלת במשקל הטאבלט ומגבילה את התנועות למישור אחד.
  • התקנת התאורה מעל הטאבלט מבטלת את הבעיה של 'הצללה' במהלך הסיבוב.

עיצוב של מתקן לטאבלט

  • גודל התושבת לטאבלט: 500 מ"מ x 500 מ"מ.
  • מהדקי מוט עם גב מגומי שומרים על הטאבלטים במקומם.
  • תמיכה בטאבלטים עם מידות של עד ‎400 mm x 450 mm.
  • מנוע סרוו עם גלגלי שיניים ממתכת ובלוק סרוו מספקים תמיכה נוספת.

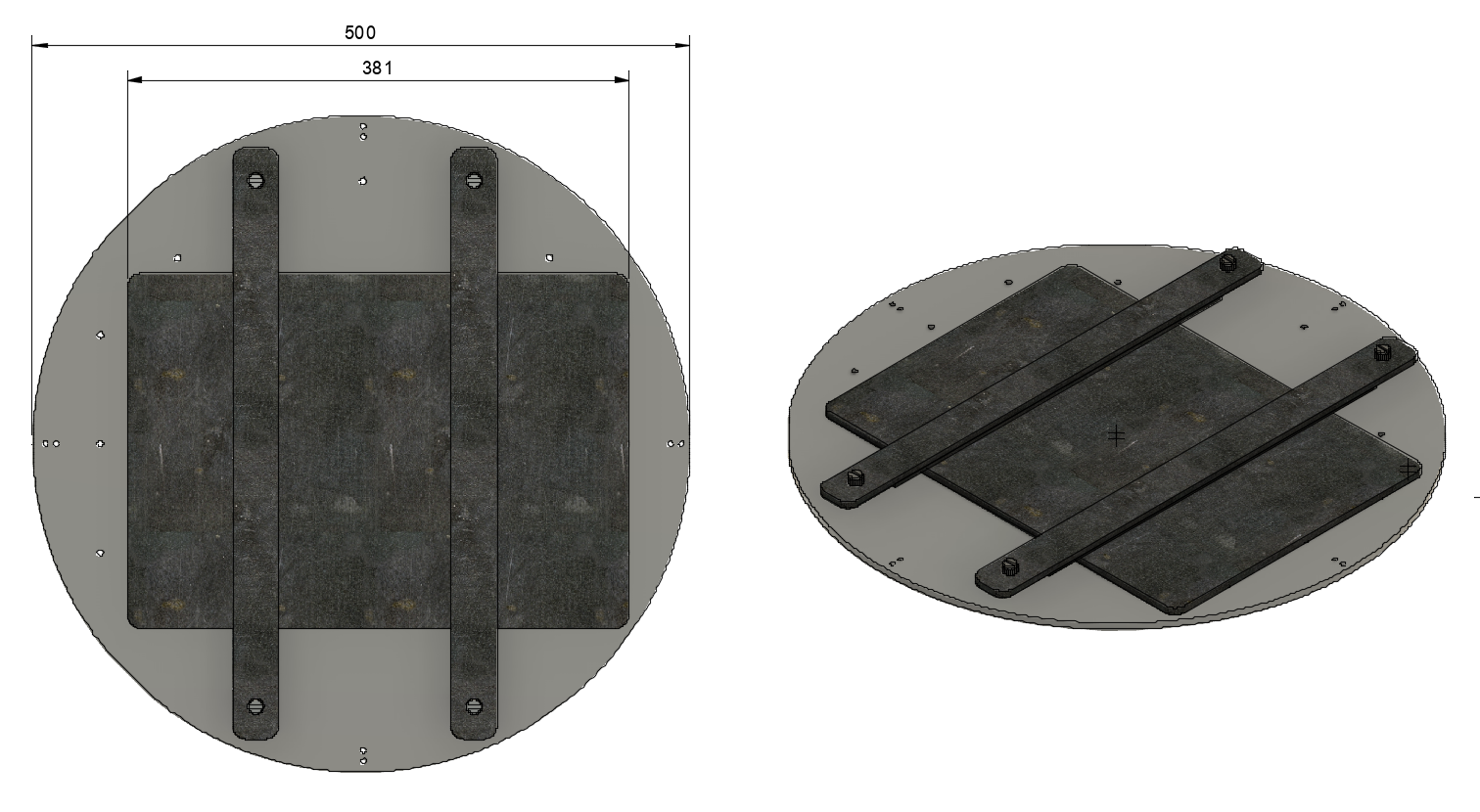

באיור הבא מוצג טאבלט שמותקן על תושבת הטאבלט:

תושבת לטאבלט

איור 3. תושבת לטאבלט עם טאבלט מחובר.
