태블릿 센서 퓨전 상자

태블릿 센서 퓨전 상자는 태블릿 같이 크기가 큰 Android 기기를 다룰 수 있도록 서보 지원을 강화한 더 큰 버전의 센서 퓨전 상자 테스트 장비입니다. 태블릿 센서 퓨전 상자는 카메라 ITS sensor_fusion 테스트와 multi-camera 동기화 테스트에서 태블릿을 테스트하는 데 사용됩니다. Android 태블릿 기기의 센서, 특히 카메라 이미지 센서와 자이로스코프의 타임스탬프 정확성을 측정하는 데 일관된 테스트 환경을 제공합니다.

이 페이지에서는 사전 제작 상자를 구매하려는 개발자를 위해 추천 공급업체 정보를 안내하고 자체 상자를 만들려는 개발자를 위해 필요한 사양을 설명합니다.

태블릿 센서 퓨전 상자 구매

사전 제작 상자를 구매하려는 경우 다음의 공인 공급업체를 이용하는 것이 좋습니다.

• JFT CO LTD 捷富通科技有限公司(이전 명칭: MYWAY DESIGN)
  중국: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
  타이완: 4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
  www.jftcoltd.com
  service@jfttec.com or its.sales@jfttec.com
  중국: +86-021-64909136
  타이완: 886-2-29089060

태블릿 센서 퓨전 상자 하드웨어

직접 제작하려는 경우 다음 섹션에서 자체 제작 시 따라 할 수 있는 Google 디자인의 사양과 특징을 확인하세요.

태블릿 센서 퓨전 상자는 CAD(컴퓨터 보조 디자인) 도면을 레이저로 잘라낸 플라스틱 상자 부품과 서보 제어 상자로 구성되어 있습니다.

자세한 CAD 도면과 재료명세서(BOM)를 확인하려면 태블릿 센서 퓨전 상자 프로덕션 파일을 다운로드하세요.

다음 그림은 태블릿 센서 퓨전 상자의 3D 렌더링과 실제 크기를 보여줍니다.

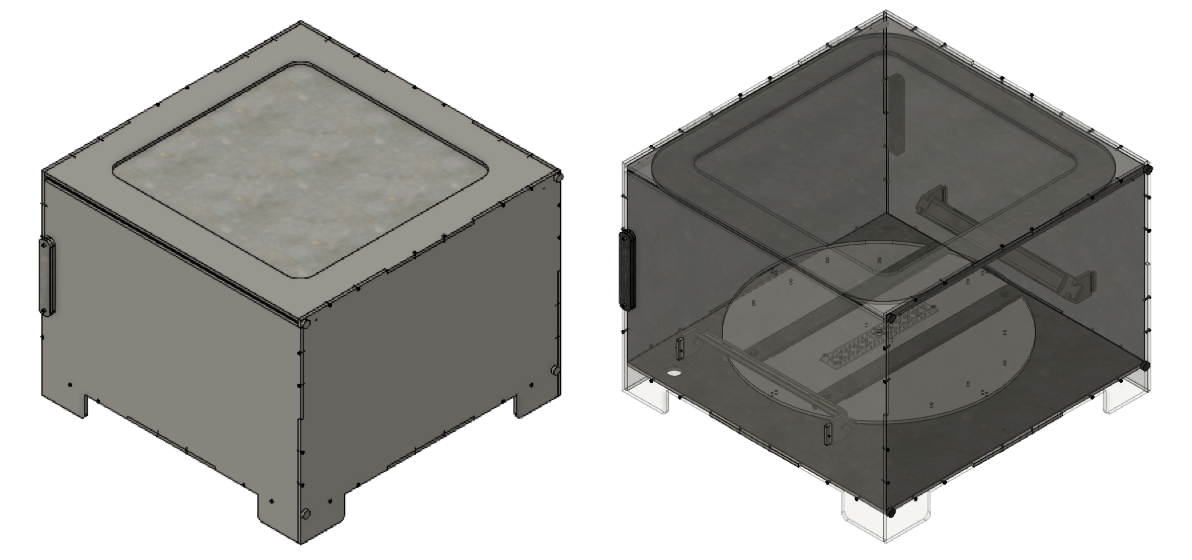

그림 1. 태블릿 센서 퓨전 상자 3D 렌더링

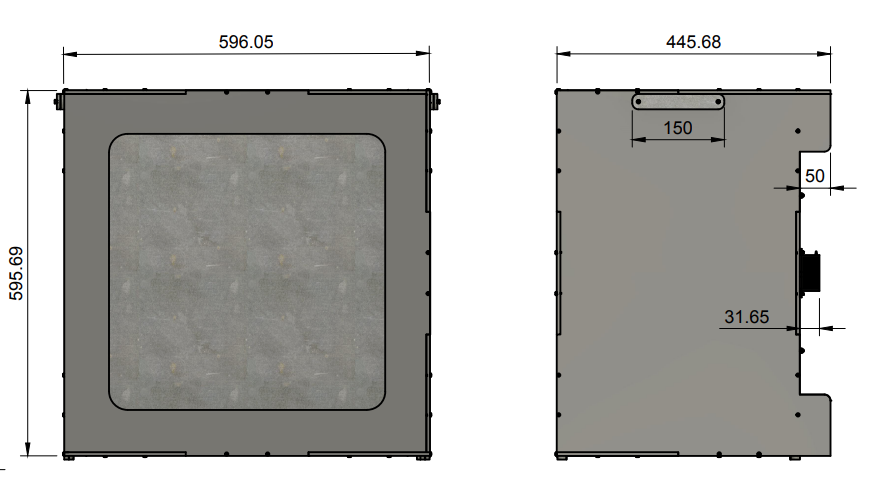

그림 2. 태블릿 센서 퓨전 상자 크기

태블릿 센서 퓨전 상자 디자인 사양

다음에서는 태블릿 센서 퓨전 상자와 태블릿 마운트의 디자인 사양에 관해 설명합니다.

태블릿 센서 퓨전 상자 디자인

• 대형 상자는 최대 300mm 크기의 태블릿을 지원합니다.
• 태블릿은 하단의 턴테이블에서 회전하고, 차트는 상단 패널 아래에 장착됩니다.
• 서보 하드웨어가 태블릿 무게를 지탱하고 움직임을 단일 평면으로 제한합니다.
• 태블릿 위에 장착된 조명이 회전 중에 생길 수 있는 '그림자'를 없앱니다.

태블릿 마운트 디자인

• 태블릿 마운트 크기: 500 x 500mm
• 고무 뒤판이 있는 바 클램프가 태블릿을 제자리에 고정합니다.
• 최대 400 x 450mm 크기의 태블릿이 지원됩니다.
• 서보 블록이 부착된 메탈 기어 서보 모터로 더 큰 무게를 지탱할 수 있습니다.

다음 그림은 태블릿 마운트에 장착된 태블릿을 보여줍니다.

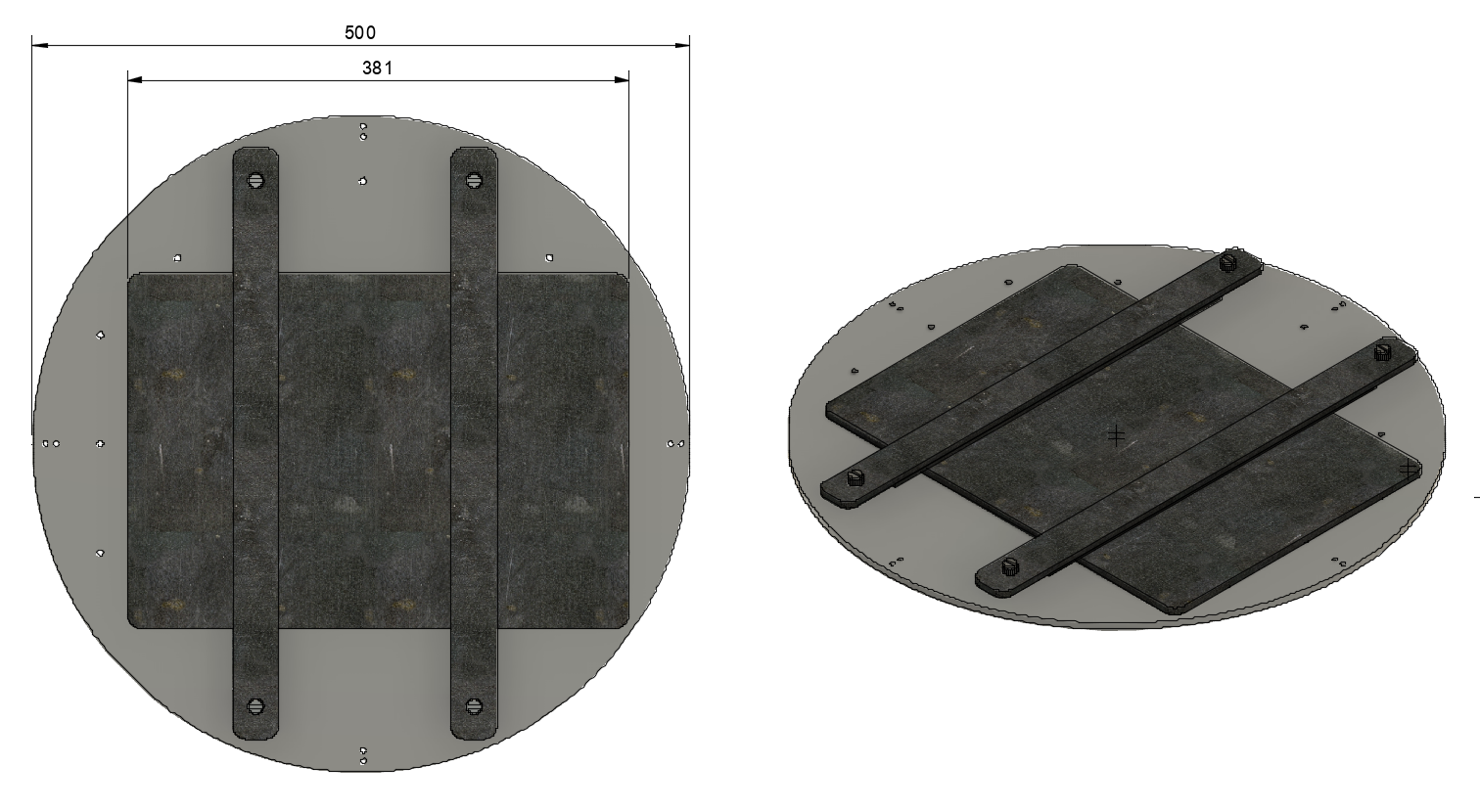

그림 3. 태블릿이 장착된 태블릿 마운트
