Varios conjuntos de pruebas de compatibilidad de Android Pruebas (CTS) para audio USB de Android Requerir la conexión física de audio USB periféricos. Para ello, se implementaron pruebas adicionales del verificador del CTS.
Nomenclatura
En esta página, el término "dispositivo" y "periférico" se usan en un de manera muy precisa:
- Dispositivo hace referencia al dispositivo Android.
- Periférico se refiere a un periférico de audio USB externo que esté conectada al dispositivo Android.
Periféricos compatibles
Usa los siguientes periféricos para las pruebas del verificador del CTS de audio USB.
Interfaz de audio USB
Se requiere uno de estos periféricos para realizar la conexión del periférico de audio USB. Prueba de atributos. También se pueden usar para la prueba de Google Play y la prueba de grabación.
- PreSonus AudioBox 96 (RECOMENDADO)
- Behringer UMC204HD
- Roland Rubix 24
| Una interfaz de audio USB (A PreSonus AudioBox 96). |
|
Auriculares USB
Las pruebas del verificador del CTS usan bucle invertido de audio para medir la latencia de los dispositivos Android equipados con auriculares USB y para detectar problemas en las rutas de acceso de datos USB.
Debido a la mayor latencia y a una función de cancelación automática del eco que bloquea el bucle invertido. los adaptadores USB en el mercado no son adecuados para las pruebas del verificador del CTS. Para obtener más información, consulta las recomendaciones del adaptador de audio USB. información.
La prueba de botones de audio USB del verificador del CTS no requiere un USB específico periférico de auriculares. Puede ser cualquiera de las siguientes opciones:
- Un periférico de auriculares USB compatible con En Android Especificación del accesorio de auriculares USB. Estos los periféricos de los auriculares suelen ser indicados por el fabricante como "Made for Android”.
- Auriculares analógicos compatibles con
En Android
Especificación del accesorio para auriculares USB , conectados a un convertidor de audio USB a analógico, como
el adaptador de auriculares digital USB-C de Google a 3.5 mm.
Algunos ejemplos conocidos de periféricos de auriculares analógicos compatibles son los siguientes: Auriculares internos Bose SoundSport: dispositivos Samsung y Android, y el cinturón negro de UrbanEars Reimers para auriculares Android. Estos auriculares analógicos debe estar conectado al puerto USB del dispositivo con un conversor de USB a audio.
Ten en cuenta que, en cualquier caso, el botón debe producir códigos de teclas virtuales para los tres necesarios (subir y bajar el volumen, o reproducir y pausar) para que la prueba tenga éxito. Consulta la sección Asignación de software en Especificación del accesorio de auriculares USB de Android para códigos de llaves virtuales.
| Auriculares USB |
|
Hardware adicional requerido
Cables de conexión (para bucle invertido) de dos cortos de 6.3 mm (1⁄4") macho a 1⁄4" los cables de conexión macho a conecta las salidas a las entradas del USB
| 1⁄4" macho a 1⁄4" y cables de conexión macho. |
|
Cable USB periférico
| Este cable (que suele incluir el periférico) conecta el periférico de audio USB al dispositivo host. |
|
USB "Sobre la marcha" (OTG)
| Un USB "Sobre la marcha" (OTG) para conectar dispositivos conecta el periférico al dispositivo Android e indícale al sistema dispositivo que debe asumir el rol de "host". |
|
Auriculares analógicos para monitorear la salida de la interfaz de audio USB del Reproducir prueba.
| Un conjunto de auriculares analógicos. |
|
Pruebas
En cada prueba, presiona el botón de la prueba para indicar el éxito de la prueba. pase (marca de verificación). De lo contrario, indica si falla la prueba haciendo clic en el botón test failed (signo de exclamación).
Prueba de atributos
Resumen
Esta prueba verifica que los atributos, incluidas las tasas de muestreo admitidas, los canales de configuración y los formatos de muestra coinciden con el conjunto de atributos conocidos a-priori del dispositivo.
Proceso
Después de invocar la prueba desde el menú principal, conecta un audio USB periférico. Si los atributos coinciden, el prueba aprobada (marca marca) está habilitado.
| Selecciona Atributos periféricos de audio USB Probar. |
|
| Aparecerá un resumen de las instrucciones. |
|
| Pantalla de preconexión |
|
| El periférico de audio USB está conectado al dispositivo Android con cable periférico y adaptador OTG. |
|
| Pantalla posterior a la conexión |
|
Reproducir pista de prueba
Resumen
Esta prueba verifica que la reproducción de audio esté funcionando. Para ello, genera un tono de prueba de 1 KHz y lo presenta en estéreo (dos canales) al Periférico de audio USB.
Proceso
Después de invocar la prueba desde el menú principal, conecta el audio USB de salida, incluidos los auriculares analógicos, al conector de salida de los auriculares del para la supervisión.
Presiona el botón REPRODUCIR. Si el tono de prueba se escucha en ambos canales de los auriculares, haz clic en el botón de prueba para indicar la aprobación de la prueba pase (marca de verificación). Si alguno de los canales o ambos no reproduce el tono, haz clic en el botón test error (signo de exclamación).
Notas
| Selecciona Prueba de reproducción de periféricos de audio USB. |
|
| Aparecerá un resumen de las instrucciones. |
|
| Pantalla de preconexión |
|
|
Conecta el periférico de audio USB al dispositivo Android.
Los auriculares están conectados al conector de salida para auriculares USB. interfaz de audio para la supervisión. |
|
| Pantalla posterior a la conexión |
|
Prueba de grabación (bucle invertido)
Resumen
Esta prueba verifica que la grabación de audio esté funcionando generar un tono en la salida de la interfaz de audio USB, que luego se enrutada mediante cables de conexión a las entradas del periférico de audio USB.
Proceso
Después de invocar la prueba desde el menú principal, conecta el audio USB interfaz de usuario. Conecta las salidas analógicas a las entradas analógicas mediante cables de conexión. Presiona el botón RECORD LOOPBACK. Si ambos canales de el tono de prueba grabado se muestra en la vista a continuación, indica la aprobación de la prueba haciendo clic en el botón test pass (marca de verificación). Si no se muestran ambos canales, haz clic en el botón Botón test failed (signo de exclamación).
Notas
Asegúrate de que la conexión positiva de los conectores de entrada y salida en el periférico. Ajusta los niveles de entrada para que mostrar la señal grabada.

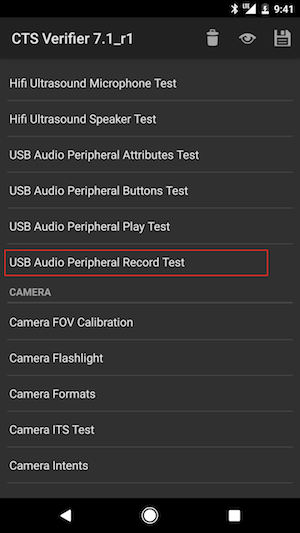

| Selecciona USB Audio Peripheral Record Test. |
|

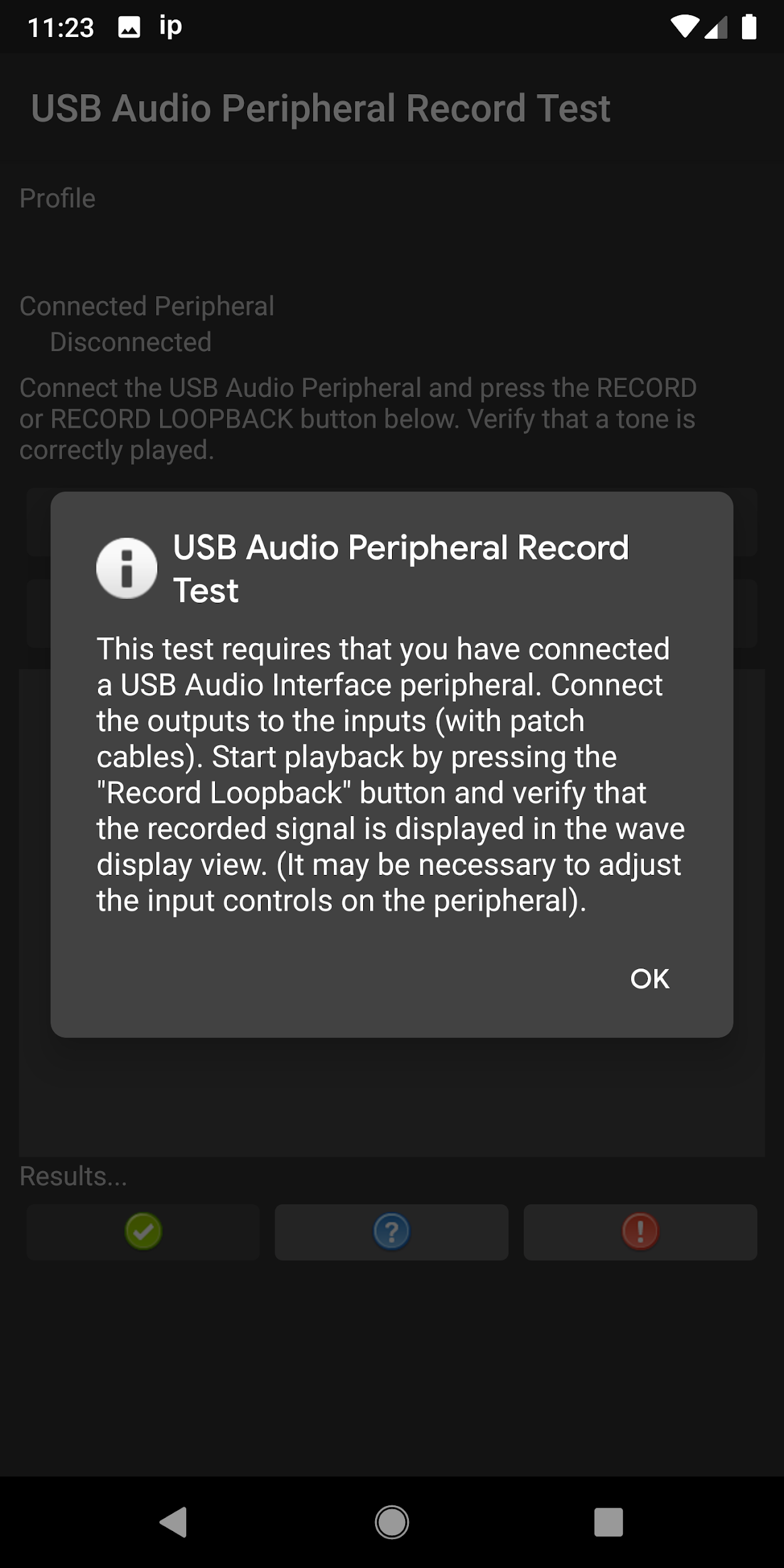

| Aparecerá un resumen de las instrucciones. |
|

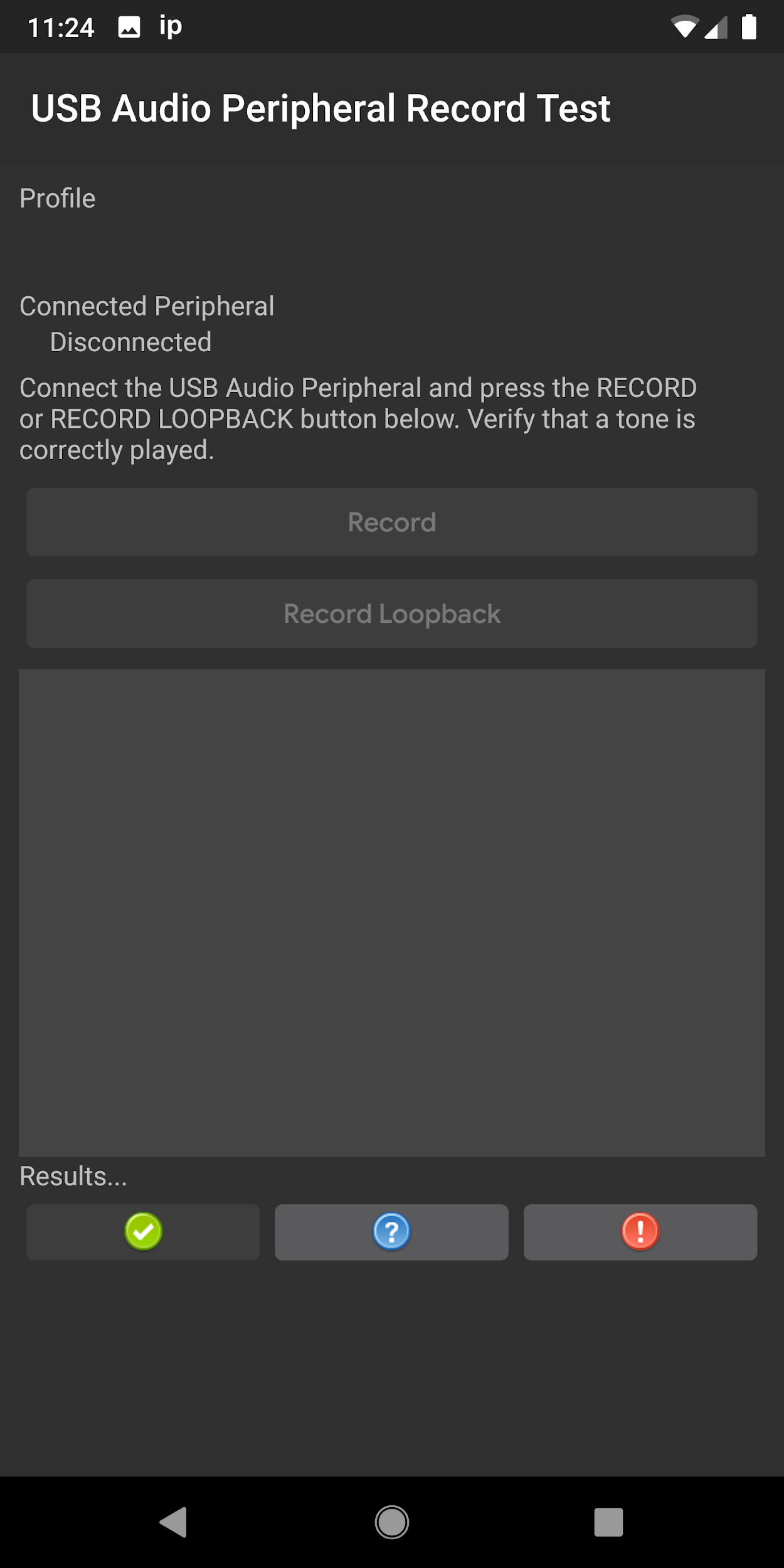

| Pantalla de preconexión |
|

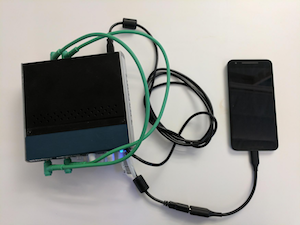

| Interfaz de audio USB con bucle invertido conectado a Android dispositivo. |
|

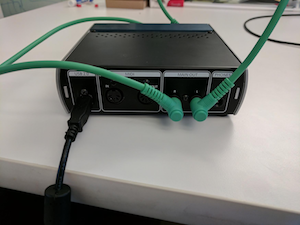

| Conexiones en la parte posterior de la interfaz de audio USB. |
|

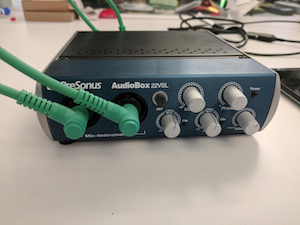

| Conexiones en la parte frontal de la interfaz de audio USB. |
|

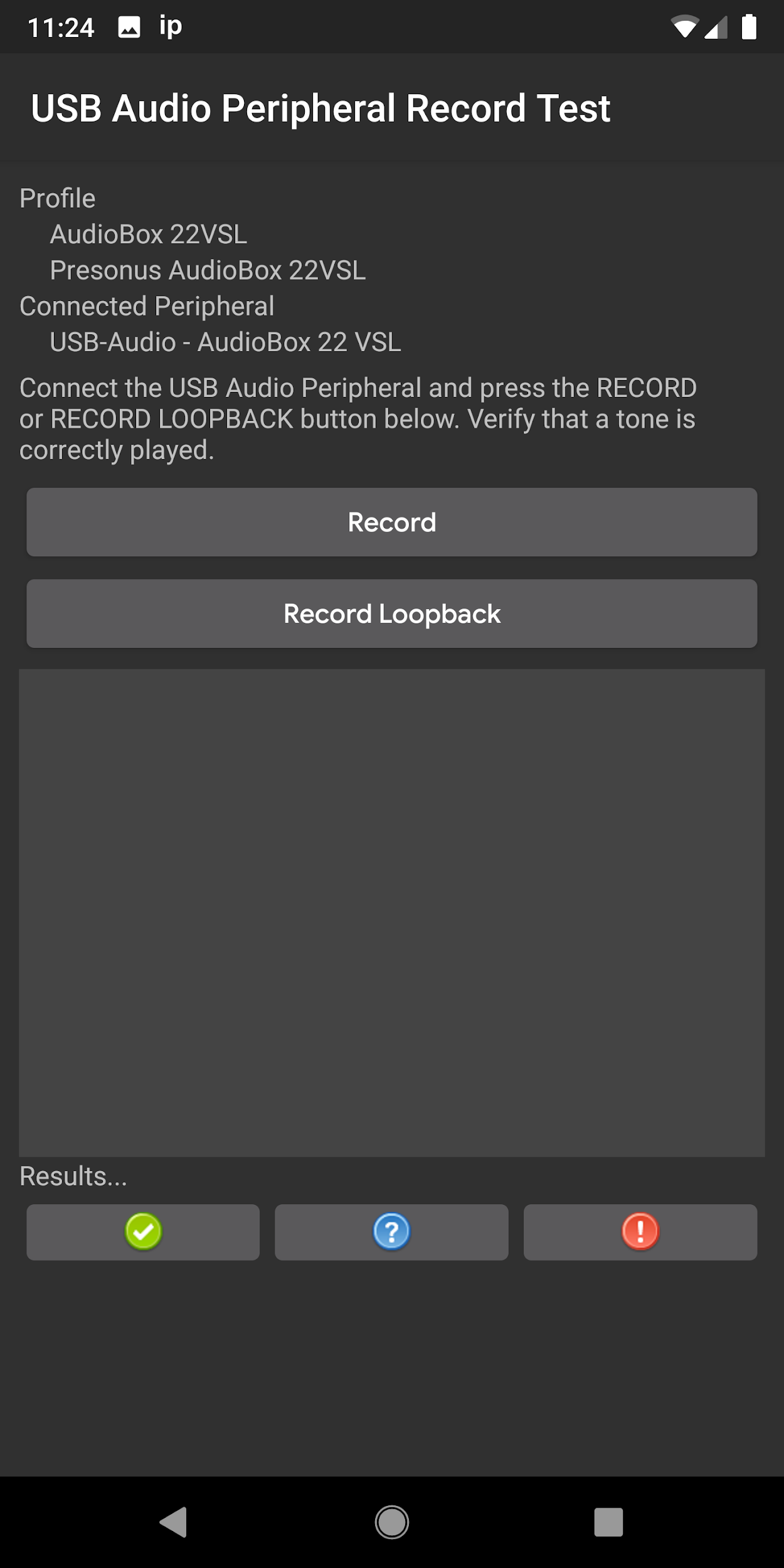

| Pantalla posterior a la conexión |
|

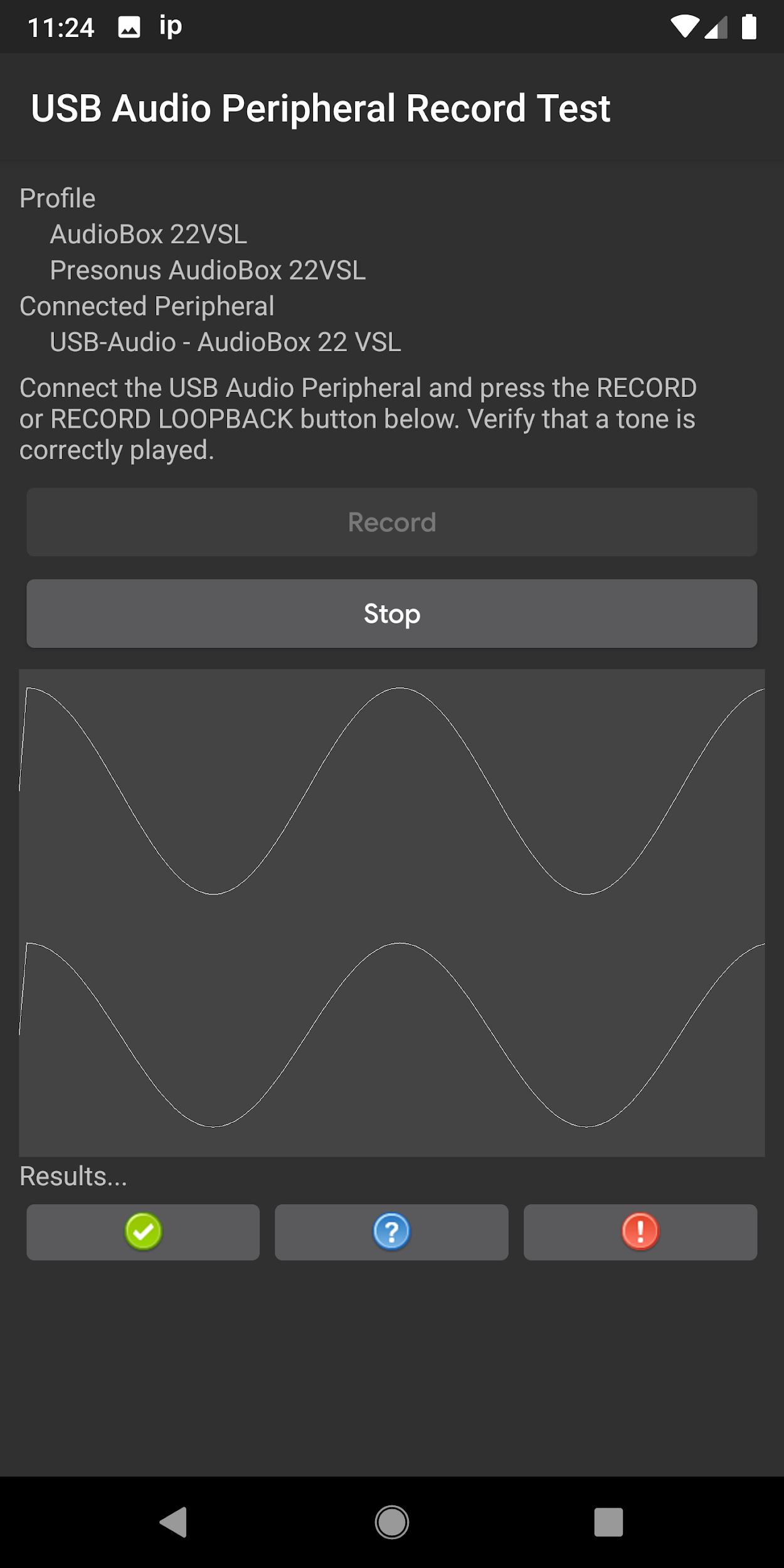

| Pantalla posterior a la conexión, con la prueba de registro en ejecución. |
|
Prueba de los botones de los auriculares
Resumen
Esta prueba verifica que los botones de contenido multimedia/transporte en la los auriculares recomendados se reconocen correctamente.
Proceso
Después de invocar la prueba desde el menú principal, conecta los auriculares USB periférico. Presiona cada contenido multimedia o transporte (reproducir, pausar, volumen). subir y bajar volumen) en los auriculares. A medida que se reconozca cada uno, se reconocidos en el panel de prueba. Una vez reconocidos todos los botones, el ícono El botón test pass (marca de verificación) está habilitado. Haz clic en el ícono test pass para indicar el éxito. Si todo el conjunto de no se reconocen los botones de prueba, haz clic en el botón de prueba error (signo de exclamación).
Notas
|
El periférico de los auriculares USB conectado al dispositivo Android.
Toma nota del adaptador OTG. |
|
| Selecciona Prueba de botones para periféricos de audio USB. |
|
| Aparecerá un resumen de las instrucciones. |
|
|
El dispositivo está conectado al periférico, pero todavía no se reconoce ningún botón.
Ten en cuenta que los esperados (botones que el dispositivo conoce perfil) están indicados con texto blanco; aquellos que no forman parte de el periférico de prueba se muestran en texto gris. |
|
| Periférico conectado y botones esperados reconocido. |
|
Recomendaciones del adaptador de audio USB
En esta sección, se enumeran adaptadores de USB-C a 3.5 mm recomendados, cuya funcionalidad se probó con OboeTester y Pruebas del verificador del CTS.
| Fabricante | ID del proveedor | ID del producto | Tienda |
| Google
Ten en cuenta que el adaptador USB de Google ya no se fabrica y no está disponible Play Store. |
0 × 18 d1 | 0 × 5,034 | Walmart |
|
|
||
| Xumee | 0 BDA | 0x4BE2 | Amazon |
|
|||
| Moshi | 0x282,000 millones | 0x0033 | Amazon y Moshi |
|
|||
| Anker
Cuando se mide la latencia con las pruebas del verificador del CTS, el adaptador de Anker tiene una latencia de 3.23 milisegundos más alta que el dispositivo de Google. |
0 × 0572 | 0x1B08 | Amazon |
|
|||
| TTGK Realtek ALC5686 | 0 BDA | 0x4BD1 | Amazon |
|
|||
