Тесты частоты звука

Для тестирования аудиочастоты CTS-V требуется вмешательство человека и некоторое внешнее оборудование, в том числе аудиоадаптер с обратной связью, USB-микрофон и внешние колонки.

Чтобы перейти к тестам на этой странице, следуйте общим инструкциям.

Как провести тест частотной характеристики

В этом тесте используется аудиоадаптер с обратной связью, который позволяет оценить характеристики левого и правого линейных аудиовыходов аналогового разъема 3,5 мм. Тест использует обратную связь от микрофона, чтобы записать аудио и рассчитать частотную характеристику для каждого канала.

Для каждого канала применяется критерий минимальной ожидаемой энергии в каждой полосе (из четырех).

Чтобы провести проверку, выполните следующие действия:

1. Чтобы получить доступ к тесту, следуйте общим инструкциям.

2. Нажмите Да или Нет, чтобы сообщить, есть ли на устройстве физический разъем для наушников. Если физического порта нет, отметьте тест как пройденный, нажав на зеленую галочку внизу экрана.



   Рисунок 1. Линия частоты звука.

3. Подключите штекер обратной связи к разъему для гарнитуры (см. раздел Штекер обратной связи).

4. Нажмите Loopback Plug Ready (Штекер обратной связи готов).



   Рисунок 2. Петля обратной связи готова.

5. Нажмите Проверить и дождитесь завершения проверки.

6. Когда тест завершится, посмотрите результаты на экране.



   Рисунок 3. Тестирование завершено.

7. Если проверка прошла успешно, нажмите на зеленую галочку. Если проверка не удалась, нажмите на значок !.

Как запустить проверку частоты звука динамика

В этом тесте используется сигнал, записанный внешним эталонным USB-микрофоном, чтобы оценить частотную характеристику динамиков.

Контрольный микрофон обеспечивает ровный, неокрашенный звук. Такие микрофоны часто используются в аналитическом и измерительном оборудовании.

Рекомендуемые минимальные характеристики референсного микрофона:

• АЧХ в диапазоне 100 Гц–20 кГц: +/- 2 дБ Отношение сигнал/шум: 70 дБ (с коррекцией А)
• Коэффициент нелинейных искажений на частоте 1000 Гц менее 1% при уровне звукового давления 127 дБ.

Рекомендуемые микрофоны: miniDSP USB measurement calibrated microphone и Dayton Audio UMM-6 USB measurement microphone.

Чтобы провести проверку, выполните следующие действия:

1. Нажмите Да или Нет, чтобы сообщить, поддерживает ли тестируемое устройство подключение USB-микрофона. Если нет, нажмите на зеленую галочку внизу экрана, чтобы отметить тест как пройденный.



   Рисунок 4. Поддержка USB-микрофона.

2. Подключите к тестируемому устройству эталонный USB-микрофон и разместите его на расстоянии 20 см от устройства перпендикулярно центру экрана.

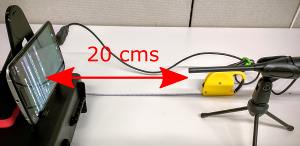

   Рисунок 5. Тестируемое устройство.

3. Нажмите USB-микрофон готов к работе.



   Рисунок 6. Микрофон готов.

4. Нажмите Проверить и дождитесь завершения проверки.

5. Когда тест будет завершен, результаты появятся на экране.

6. Если проверка прошла успешно, нажмите на зеленую галочку. Если проверка не пройдена, нажмите на значок !.

Как проверить микрофон на частоту звука

Для этого теста требуются внешние динамики для источника белого шума и USB-микрофон для калибровки внутреннего микрофона тестируемого устройства. Колонки не обязательно должны иметь плоскую частотную характеристику, но они должны хорошо покрывать диапазон от низких частот (100 Гц) до высоких (20 кГц).

Чтобы провести проверку, выполните следующие действия:

1. Сообщает, есть ли у тестируемого устройства физический аудиовыход. Если этого не произошло, нажмите на зеленую галочку внизу экрана.



   Рисунок 7. Проверка микрофона.

2. Расположите динамики на расстоянии 40 см перпендикулярно центру экрана тестируемого устройства.



   Рисунок 8. Тестируемое устройство.

3. Подключите внешние колонки к дополнительному телефону, используя разъем для наушников или линейный выход. Отключите от тестируемого устройства все USB-микрофоны.

4. Нажмите Play (Воспроизвести) на вспомогательном телефоне, а затем – Test (Проверить) на тестируемом устройстве. Дождитесь завершения проверки.



   Рисунок 9. Проверить шум.

5. Подключите к тестируемому устройству эталонный USB-микрофон. Не отключайте внешние динамики и расположите микрофон рядом с внутренним микрофоном тестируемого устройства, направив его в сторону внешних динамиков.



   Рисунок 10. Положение устройства.

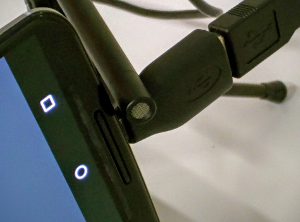

   Рисунок 11. Положение микрофона.

6. Нажмите Test (Проверить) на тестируемом устройстве, чтобы проверить фоновый режим USB, и дождитесь завершения проверки.



   Рисунок 12. Проверьте фоновое изображение USB.

7. Нажмите Play (Воспроизвести) на вспомогательном телефоне, а затем – Test (Проверить) на тестируемом устройстве. Дождитесь завершения проверки.



   Рисунок 13. Проверьте, нет ли шума при подключении через USB.

8. Запишите результаты теста.

Проведите тест необработанной частоты звука и тест распознавания речи.

Для этого теста, помимо USB-микрофона и внешних динамиков, требуется измеритель уровня звукового давления.

Если в тестируемом устройстве есть определение для функции необработанной звуковой частоты, то все разделы теста должны быть пройдены. Если тестируемое устройство не поддерживает эту функцию, тест может быть пройден, даже если некоторые разделы не пройдены.

Чтобы провести проверку, выполните следующие действия:

1. Подключите внешние колонки к дополнительному телефону. Отключите от тестируемого устройства все USB-микрофоны.

2. Чтобы провести проверку тональности:

   1. На дополнительном телефоне нажмите Воспроизвести.

   2. Перемещайте шумомер по прямой линии от динамиков, пока он не зафиксирует уровень звукового давления 94 дБ для теста необработанной частоты и 90 дБ для теста частоты распознавания речи. На следующих рисунках показан уровень звукового давления, отображаемый на измерителе уровня звукового давления:



      Рисунок 14. Настройка тестового сигнала для предустановленного необработанного режима.



      Рисунок 15. Настройка тестового звука для распознавания голоса.

   3. Переместите тестируемое устройство и поместите микрофон примерно в то же место, что и на предыдущем шаге.

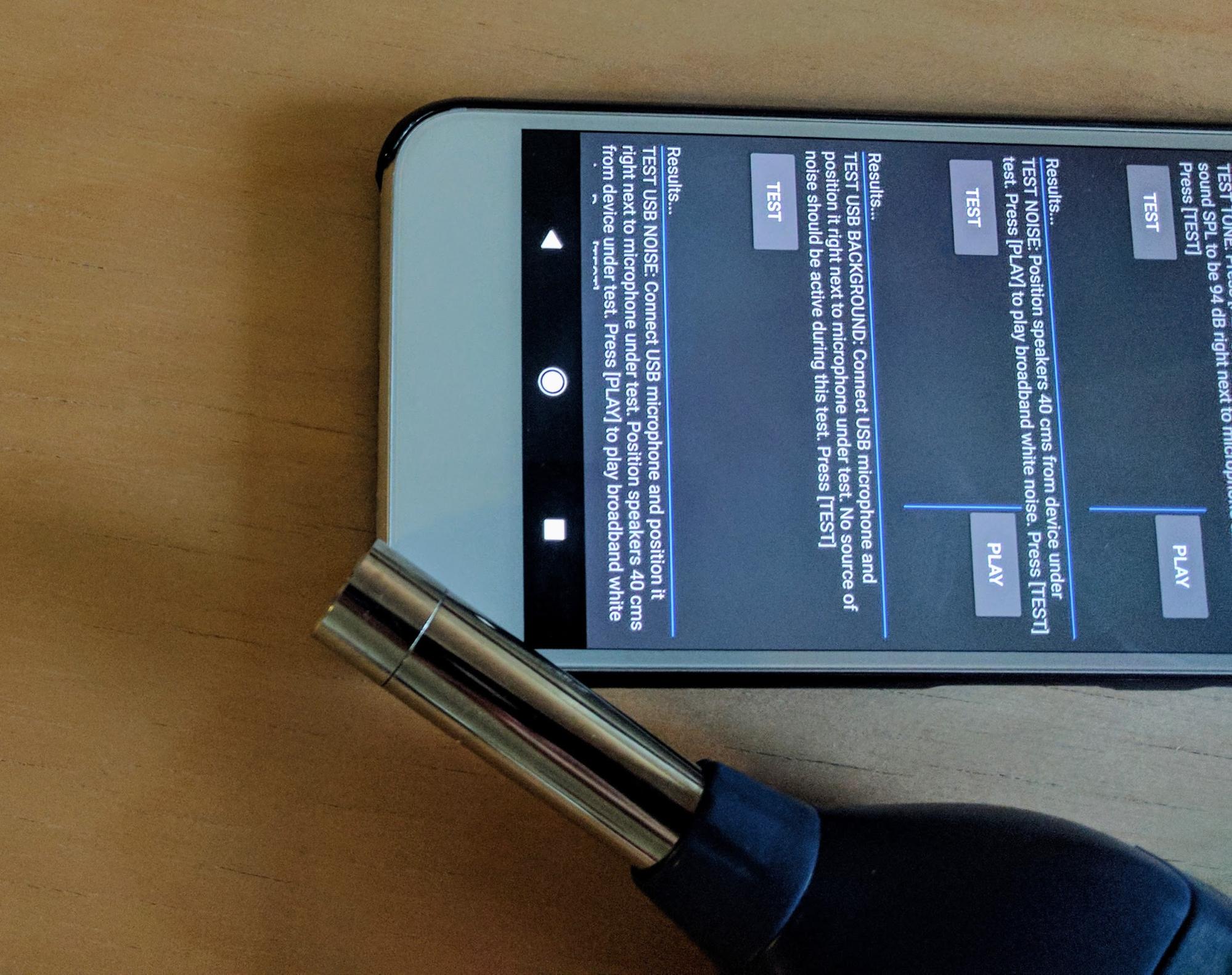

      Рисунок 16. Размещение шумомера.

   4. Нажмите Воспроизвести на дополнительном телефоне.

   5. Нажмите Test (Проверить) на тестируемом устройстве. Устройство, находящееся на тестировании, записывает короткий аудиофрагмент.



      Рисунок 17. Запись звука.

3. Чтобы провести проверку на шум:

   1. Расположите динамики перпендикулярно центру экрана тестируемого устройства на расстоянии 40 см.



      Рисунок 18. Расположение колонок.

   2. На дополнительном телефоне нажмите Воспроизвести.

   3. Нажмите Test (Проверить) на тестируемом устройстве и дождитесь завершения проверки.



      Рисунок 19. Выполняется проверка.

4. Чтобы протестировать фоновый режим USB:

   1. Подключите к тестируемому устройству эталонный USB-микрофон и расположите его рядом со встроенным микрофоном устройства.

   2. Нажмите Проверить. Тест будет запущен, а результаты появятся на экране.



      Рисунок 20. Выполняется проверка.

5. Чтобы проверить шум USB:

   1. Установите USB-микрофон в том же положении, что и в предыдущем тесте.
   2. На дополнительном телефоне нажмите Воспроизвести. Колонка воспроизводит широкополосный шум.

   3. На тестируемом устройстве нажмите Проверить. Результаты теста появятся на экране.



      Рисунок 21. Выполняется проверка.

6. Посмотрите результаты по всем четырем разделам теста. Повторяйте разделы по мере необходимости.

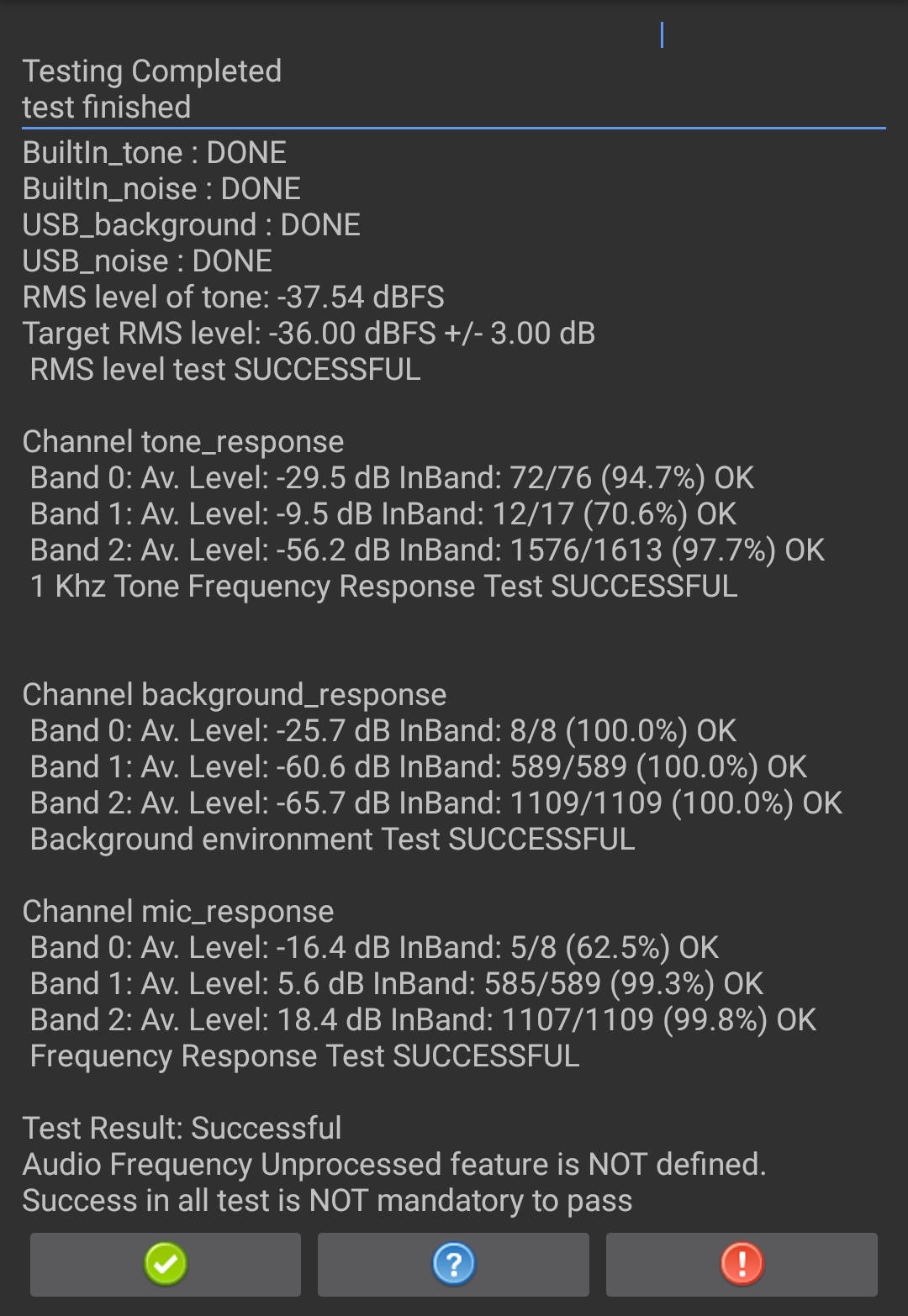

   Рисунок 22. Результаты тестирования.

7. Если проверка прошла успешно, нажмите на зеленую галочку. Если проверка не пройдена, нажмите на значок !.
