অডিও ফ্রিকোয়েন্সি CTS-V টেস্টের জন্য মানুষের হস্তক্ষেপ এবং কিছু এক্সটার্নাল হার্ডওয়্যার প্রয়োজন, যার মধ্যে রয়েছে একটি অডিও লুপব্যাক ডঙ্গল, একটি USB রেফারেন্স মাইক্রোফোন এবং এক্সটার্নাল স্পিকার।
এই পৃষ্ঠায় থাকা টেস্ট অ্যাক্সেস করতে, সাধারণ নির্দেশাবলী দেখুন।
অডিও ফ্রিকোয়েন্সি লাইন টেস্ট রান করুন
এই টেস্টে ৩.৫ মিমি অ্যানালগ জ্যাক থেকে বাঁ ও ডানদিকের লাইন অডিও আউটপুটকে চিহ্নিত করতে অডিও লুপব্যাক ডঙ্গল ব্যবহার করা হয়। অডিও ক্যাপচার করতে এবং প্রতিটি চ্যানেলের জন্য ফ্রিকোয়েন্সি রেসপন্স গণনা করতে পরীক্ষাটি প্লাগ থেকে মাইক ফিডব্যাক ব্যবহার করে।
প্রতিটি চ্যানেলের জন্য প্রতিটি ব্যান্ডে (চারটির মধ্যে) প্রত্যাশিত ন্যূনতম শক্তির একটি মাপকাঠি প্রয়োগ করা হয়।
এই পরীক্ষাটি চালাতে:
- টেস্ট অ্যাক্সেস করতে সাধারণ নির্দেশাবলী অনুসরণ করুন।
ডিভাইসে ফিজিক্যাল হেডসেট পোর্ট আছে কিনা তা জানাতে হ্যাঁ বা না বিকল্পে ট্যাপ করুন। এতে কোনও ফিজিক্যাল পোর্ট না থাকলে, স্ক্রিনের নিচে সবুজ টিকচিহ্নে ট্যাপ করে পরীক্ষাটি পাস হয়েছে হিসেবে চিহ্নিত করুন।
ছবি ১. অডিও ফ্রিকোয়েন্সি লাইন।

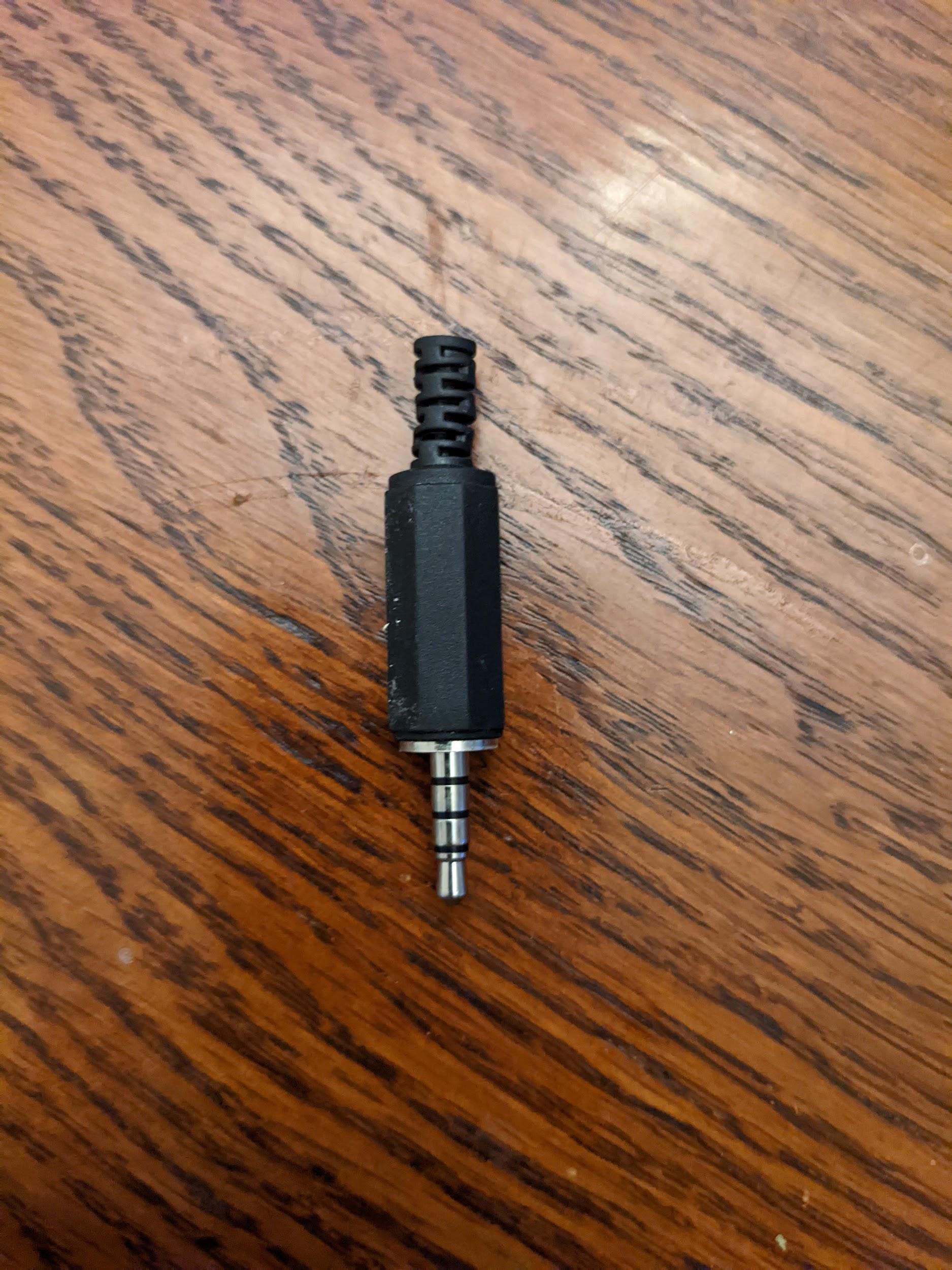

হেডসেট কানেক্টরে একটি লুপব্যাক প্লাগ কানেক্ট করুন (অডিও লুপব্যাক প্লাগ দেখুন)।
লুপব্যাক প্লাগ রেডি বিকল্পে ট্যাপ করুন।
ছবি ২. লুপব্যাক প্লাগ রেডি।
টেস্ট করুন বিকল্পে ট্যাপ করে টেস্ট সম্পূর্ণ হওয়া পর্যন্ত অপেক্ষা করুন।
টেস্ট সম্পূর্ণ হয়ে গেলে, টেস্ট স্ক্রিনে ফলাফল দেখুন।
ছবি ৩. পরীক্ষা করা শেষ হয়ে গেছে।
টেস্ট পাস করলে, সবুজ টিকচিহ্নে ট্যাপ করুন। টেস্ট ব্যর্থ হলে, !-এ ট্যাপ করুন।
অডিও ফ্রিকোয়েন্সি স্পিকার টেস্ট চালান
স্পিকারের ফ্রিকোয়েন্সি রেসপন্স মূল্যায়ন করতে, এই টেস্টে এক্সটার্নাল USB রেফারেন্স মাইক্রোফোনের মাধ্যমে ক্যাপচার করা সিগন্যাল ব্যবহার করা হয়।
রেফারেন্স মাইক্রোফোন ফ্ল্যাট, আনকালারড অডিও রেসপন্স প্রদান করে। এইসব মাইক্রোফোন প্রায়শই বিশ্লেষণ ও পরিমাপের সরঞ্জামের জন্য ব্যবহার করা হয়।
রেফারেন্স মাইক্রোফোনের নিম্নলিখিত ন্যূনতম সাজেস্ট করা বৈশিষ্ট্য থাকতে হবে:
- ১০০ Hz থেকে ২০ kHz রেঞ্জে ফ্ল্যাট ফ্রিকোয়েন্সি রেসপন্স: +/- ২ dB S/N অনুপাত ৭০ dB (A-ওয়েটেড)
- ১২৭ dB SPL-এ ১,০০০ Hz-এ THD অনুপাত ১%-এর কম
সাজেস্ট করা মাইক্রোফোনের মধ্যে রয়েছে miniDSP USB পরিমাপ ক্যালিব্রেট করা মাইক্রোফোন এবং Dayton Audio UMM-6 USB পরিমাপ মাইক্রোফোন।
পরীক্ষাটি চালাতে:
DUT-তে USB রেফারেন্স মাইক্রোফোন কানেক্ট করা যায় কিনা সেই বিষয়ে অভিযোগ জানাতে হ্যাঁ বা না বিকল্পে ট্যাপ করুন। যদি তা না হয়, তাহলে স্ক্রিনের নিচে সবুজ টিকচিহ্নে ট্যাপ করে টেস্টটি পাস হয়েছে বলে চিহ্নিত করুন।
ছবি ৪. USB মাইক্রোফোন কাজ করে।
DUT-তে একটি USB রেফারেন্স মাইক্রোফোন কানেক্ট করুন এবং মাইক্রোফোনটি DUT থেকে ২০ সেমি দূরে এবং স্ক্রিনের কেন্দ্রের সাথে লম্বভাবে রাখুন:
ছবি ৫. পরীক্ষা করা হচ্ছে এমন ডিভাইস।
USB রেফারেন্স মাইক্রোফোন রেডি বিকল্পে ট্যাপ করুন।
ছবি ৬. মাইক্রোফোন রেডি।
টেস্ট করুন বিকল্পে ট্যাপ করে টেস্ট সম্পূর্ণ হওয়া পর্যন্ত অপেক্ষা করুন।
টেস্ট সম্পূর্ণ হয়ে গেলে, টেস্ট স্ক্রিনে ফলাফল দেখুন।
টেস্ট পাস করলে, সবুজ টিকচিহ্নে ট্যাপ করুন। টেস্ট ব্যর্থ হলে, ! আইকনে ট্যাপ করুন।
অডিও ফ্রিকোয়েন্সি মাইক্রোফোন টেস্ট চালান
এই পরীক্ষার জন্য হোয়াইট নয়েজ সাউন্ড সোর্সের জন্য এক্সটার্নাল স্পিকার এবং DUT-এর ইন্টার্নাল মাইক্রোফোন ক্যালিব্রেট করার জন্য USB রেফারেন্স মাইক্রোফোন, এই দুটিই প্রয়োজন। স্পিকারের ফ্ল্যাট ফ্রিকোয়েন্সি রেসপন্স না থাকলেও চলবে, তবে সেটিকে লো ফ্রিকোয়েন্সি (১০০ Hz) থেকে হাই ফ্রিকোয়েন্সি (২০ kHz) পর্যন্ত ভাল কভারেজ দিতে হবে।
পরীক্ষাটি চালাতে:
DUT-তে ফিজিক্যাল অডিও আউটপুট পোর্ট আছে কিনা তা রিপোর্ট করুন। যদি তা না হয়, স্ক্রিনের নিচে সবুজ টিকচিহ্নে ট্যাপ করে টেস্টটি পাস হয়েছে বলে চিহ্নিত করুন।
ছবি ৭. অডিও মাইক্রোফোন টেস্ট।
DUT-এর স্ক্রিনের কেন্দ্রবিন্দু থেকে ৪০ সেমি লম্বভাবে স্পিকারগুলিকে পজিশন করুন।
ছবি ৮. ডিভাইসটি পরীক্ষা করা হচ্ছে।
হেডফোন বা লাইন আউট কানেক্টর ব্যবহার করে অক্সিলিয়ারি ফোনের সাথে এক্সটার্নাল স্পিকার কানেক্ট করুন। DUT-এর সাথে কানেক্ট করা যেকোনও USB মাইক্রোফোন আনপ্লাগ করুন।
সহায়ক ফোনে চালান বিকল্পে ট্যাপ করুন, DUT-তে পরীক্ষা করুন বিকল্পে ট্যাপ করুন এবং পরীক্ষা সম্পূর্ণ হওয়ার জন্য অপেক্ষা করুন।
ছবি ৯. নয়েজ পরীক্ষা করুন।
DUT-তে একটি USB রেফারেন্স মাইক্রোফোন কানেক্ট করুন। এক্সটার্নাল স্পিকার কানেক্ট করে রাখুন এবং মাইক্রোফোনটি DUT-এর ইন্টার্নাল মাইক্রোফোনের পাশে রাখুন, এক্সটার্নাল স্পিকারের দিকে মুখ করে।
ছবি ১০. ডিভাইসের পজিশন।
ছবি ১১. মাইক্রোফোনের পজিশন।
USB ব্যাকগ্রাউন্ড পরীক্ষা করতে DUT-তে পরীক্ষা করুন বিকল্পে ট্যাপ করুন এবং পরীক্ষা সম্পূর্ণ হওয়ার জন্য অপেক্ষা করুন।
ছবি ১২. USB ব্যাকগ্রাউন্ড পরীক্ষা করুন।
অক্সিলারি ফোনে প্লে করুন বিকল্পে ট্যাপ করুন, DUT-তে টেস্ট করুন বিকল্পে ট্যাপ করুন এবং টেস্ট সম্পূর্ণ হওয়ার জন্য অপেক্ষা করুন।
ছবি ১৩. USB নয়েজ টেস্ট করুন।
পরীক্ষার ফলাফল রেকর্ড করুন।
অডিও ফ্রিকোয়েন্সি আনপ্রসেসড টেস্ট ও ভয়েস শনাক্তকরণ টেস্ট রান করুন
এই পরীক্ষার জন্য USB রেফারেন্স মাইক্রোফোন ও এক্সটার্নাল স্পিকার ছাড়াও সাউন্ড প্রেসার লেভেল (SPL) মিটার প্রয়োজন।
ফ্রিকোয়েন্সি আনপ্রসেসড টেস্টের জন্য, DUT-তে অডিও ফ্রিকোয়েন্সি আনপ্রসেসড ফিচারের সংজ্ঞা থাকলে, এই টেস্টের সব বিভাগ পাস করতে হবে। DUT এই ফিচারটি সংজ্ঞায়িত না করলে, কিছু বিভাগ ব্যর্থ হলেও পরীক্ষাটি পাস হতে পারে।
পরীক্ষাটি চালাতে:
অক্সিলিয়ারি ফোনের সাথে এক্সটার্নাল স্পিকার কানেক্ট করুন। DUT-এর সাথে কানেক্ট করা যেকোনও USB মাইক্রোফোন আনপ্লাগ করুন।
টোন টেস্ট করতে:
- সহায়ক ফোনে চালান বিকল্পে ট্যাপ করুন।
স্পিকার থেকে সোজা লাইনে SPL মিটারটি সামনে ও পিছনে সরান যতক্ষণ না এটি ফ্রিকোয়েন্সি আনপ্রসেসড টেস্টের জন্য ৯৪ dB SPL এবং ফ্রিকোয়েন্সি ভয়েস শনাক্তকরণ টেস্টের জন্য ৯০ dB SPL সাউন্ড প্রেসার লেভেল শনাক্ত করে। নিম্নলিখিত ছবিতে সাউন্ড প্রেসার লেভেল মিটারে সাউন্ড প্রেসার লেভেল দেখানো হয়েছে:
ছবি ১৪. প্রিসেটের জন্য টেস্ট টোন সেট-আপ প্রসেস করা হয়নি।
ছবি ১৫. প্রিসেট ভয়েস শনাক্তকরণের জন্য টেস্ট টোন সেট-আপ।
DUT সরান এবং আগের ধাপে মাইক্রোফোনটি যেখানে ছিল, সেটির কাছাকাছি জায়গায় রাখুন।
ছবি ১৬. SPL মিটার প্লেসমেন্ট।
সহায়ক ফোনে চালান বিকল্পে ট্যাপ করুন।
DUT-তে টেস্ট করুন বিকল্পে ট্যাপ করুন। DUT একটি ছোট অডিও ক্যাপচার করে।
ছবি ১৭. অডিও ক্যাপচার।
নয়েজ টেস্ট করতে:
DUT-এর স্ক্রিনের কেন্দ্র থেকে ৪০ সেমি দূরে লম্বভাবে স্পিকারগুলি রাখুন।
ছবি ১৮. স্পিকার প্লেসমেন্ট।
অক্সিলারি ফোনে চালান বিকল্পে ট্যাপ করুন।
DUT-তে পরীক্ষা করুন বিকল্পে ট্যাপ করুন এবং পরীক্ষা সম্পূর্ণ হওয়া পর্যন্ত অপেক্ষা করুন।
ছবি ১৯. টেস্ট চলছে।
USB ব্যাকগ্রাউন্ড পরীক্ষা করতে:
- DUT-তে একটি USB রেফারেন্স মাইক্রোফোন কানেক্ট করুন এবং DUT-এর ইন্টার্নাল মাইক্রোফোনের কাছাকাছি এটি রাখুন।
পরীক্ষা করুন বিকল্পে ট্যাপ করুন। টেস্ট রান করে এবং স্ক্রিনে ফলাফল দেখায়।
ছবি ২০. টেস্ট চলছে।
USB নয়েজ টেস্ট করতে:
- আগের পরীক্ষার মতো একই অবস্থানে USB মাইক্রোফোনটি রাখুন।
- অক্সিলারি ফোনে চালান বিকল্পে ট্যাপ করুন। স্পিকারে ব্রডব্যান্ড নয়েজ বাজানো হয়।
DUT-তে টেস্ট করুন বিকল্পে ট্যাপ করুন। টেস্ট রান করে এবং স্ক্রিনে ফলাফল দেখায়।
ছবি ২১. টেস্ট চলছে।
টেস্টের চারটি বিভাগের ফলাফল দেখুন। প্রয়োজন অনুযায়ী বিভাগ রিপিট করুন।
ছবি ২২. পরীক্ষার ফলাফল।
টেস্ট পাস করলে, সবুজ টিকচিহ্নে ট্যাপ করুন। টেস্ট ব্যর্থ হলে, ! আইকনে ট্যাপ করুন।
