Для проведения аудиотестов CTS Verifier необходимо подключить следующие аудиоустройства:
Аудиопетлевой разъем
В аудиопетлевом разъеме содержится электроника, которая направляет сигнал, поступающий с аналогового 3,5-мм разъема для наушников, обратно на вход этого же разъема. Это имитирует аналоговую гарнитуру, поэтому именно так это выглядит для тестируемого устройства, хотя и с идеально замкнутым контуром от выхода к входу.
Схему подключения и ссылку на производителя см. в разделе "Аудиопетлевой разъем" .

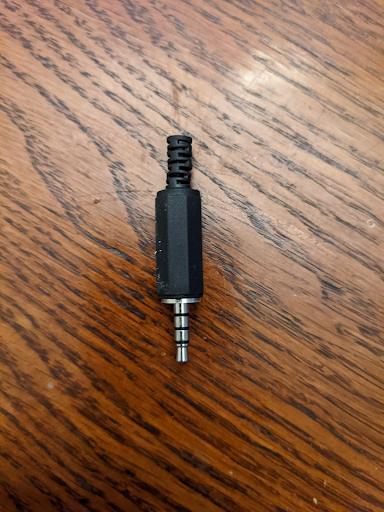

Рисунок 1. Разъем для обратной связи аудиосигнала.
Откалибруйте аналоговую петлю обратной связи.
Уровень громкости выходного сигнала через 3,5-мм разъем для наушников регулируется кнопками регулировки громкости, обычно расположенными на боковой стороне тестируемого устройства. Для установки подходящего уровня громкости как для 3,5-мм разъема для наушников, так и для разъема обратной связи выполните следующие действия:
- Запустите соответствующий тест CTS Verifier.
- Вставьте аналоговый разъем обратной связи в аналоговый разъем гарнитуры 3,5 мм.
- Запустите панель калибровки аудиопетли и начните процесс воспроизведения.
- Используйте кнопки регулировки громкости на тестируемом устройстве для настройки уровня в соответствии с параметрами, указанными в панели калибровки аудиопетли .
USB-аналоговый адаптер для гарнитуры
USB-адаптер для аналоговых наушников преобразует цифровой аудиосигнал USB в сигнал, совместимый со стандартным аналоговым разъемом для наушников. Адаптер обычно подключается к аналоговым наушникам или аналоговой гарнитуре. В этом смысле он эквивалентен 3,5-мм аналоговому разъему для наушников, который есть на некоторых тестируемых устройствах. Однако его передача данных в системе отличается и должна быть протестирована отдельно.
Как и в случае с аналоговым разъемом для наушников 3,5 мм, для любых тестов, требующих обратной связи, к аналоговому разъему адаптера необходимо подключить аудиоразъем для обратной связи. Кроме того, USB-аналоговый адаптер для наушников не создаст USB-соединение с тестируемым устройством до тех пор, пока не будет подключено аналоговое устройство (или аудиоразъем для обратной связи).
Некоторые USB-адаптеры не будут работать с CTS Verifier. Список протестированных адаптеров см. в разделе рекомендаций по USB-аудиоадаптерам .

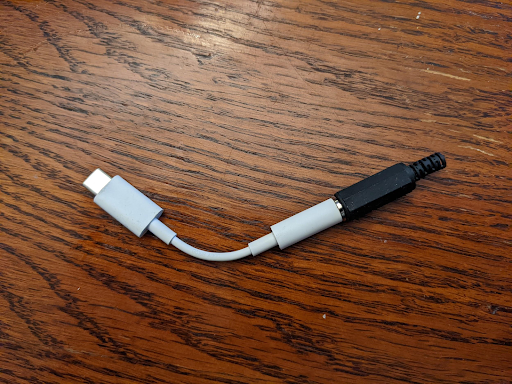

Рисунок 2. Разъем аудиопетли, подключенный к USB-аналоговому адаптеру для гарнитуры.

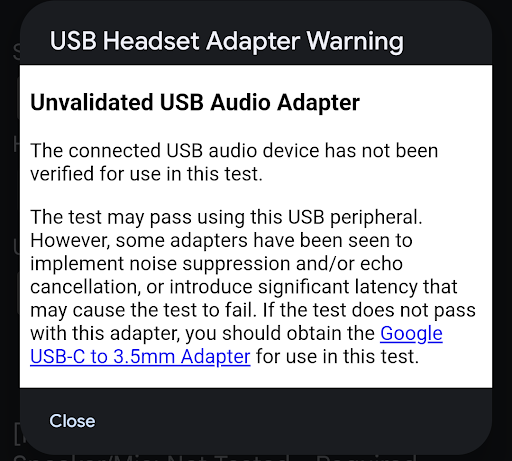

Рисунок 3. Предупреждение об адаптере USB-гарнитуры.
Возможно , подключенного периферийного устройства достаточно для прохождения теста. Однако некоторые адаптеры используют подавление шума или эха, или вносят дополнительную задержку (от 30 до 40 мс), что может привести к сбою теста. Если тест не проходит с таким адаптером, используйте адаптер Google USB-C Digital to 3.5 mm .
Выполните калибровку для обратной связи USB-аналоговой гарнитуры.
Уровень громкости выходного сигнала через USB-аудиопорт регулируется кнопками регулировки громкости, обычно расположенными на боковой стороне тестируемого устройства. Для установки подходящего уровня громкости для 3,5-мм разъема для наушников + разъема аудиопетли:
- Запустите тест CTS Verifier.
- Вставьте USB-адаптер для наушников в аналоговый и аудиоразъем для обратной связи в USB-порт тестируемого устройства.
- Запустите панель калибровки звука и начните процесс воспроизведения.
- Используйте кнопки регулировки громкости на тестируемом устройстве для настройки уровня в соответствии с параметрами, указанными в панели калибровки звука .
USB-аудиоинтерфейс
USB- аудиоинтерфейс — это внешнее устройство с различными входами и выходами. Эти периферийные устройства, как правило, предназначены для использования в музыкальных целях.
Ввиду широкого разнообразия коммерчески доступных интерфейсных устройств и постоянно меняющегося ассортимента, CTS Verifier не указывает конкретную марку и модель интерфейсного устройства. Тестировщик должен определить, подходит ли данный USB-интерфейс для проведения теста.
Необходимое дополнительное оборудование
В этом разделе перечислены дополнительные аппаратные средства, необходимые для работы с периферийным устройством USB-аудиоинтерфейса.
Патч-кабели
Для подключения выходов к входам USB используйте соединительные кабели с разъемами 1/4 дюйма на 1/4 дюйма (штекер).

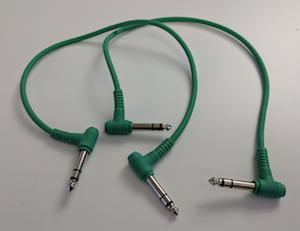

Рисунок 4. Патч-кабели.
USB-кабель для периферийных устройств
USB-кабель для подключения периферийных устройств (обычно поставляемый в комплекте с устройством) соединяет USB-аудиоустройство с хост-устройством.

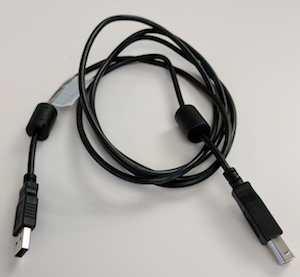

Рисунок 5. USB-кабель для подключения периферийных устройств.
USB-адаптер "на ходу" (OTG)
Для физического подключения периферийного устройства к устройству Android и указания устройству Android взять на себя роль хоста необходим USB-адаптер "On The Go" (OTG).

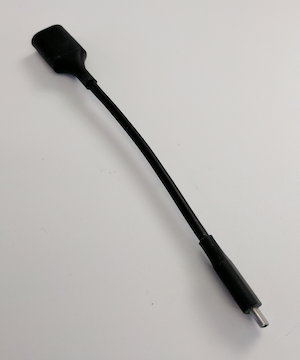

Рисунок 6. USB OTG-адаптер.
Настройка обратной связи для аудио.
На следующих рисунках показаны конфигурации USB-аудиоинтерфейса:

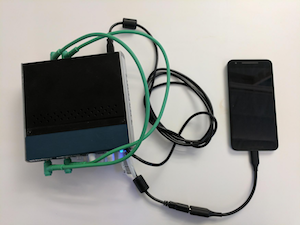

Рисунок 7. USB-аудиоинтерфейс с функцией обратной связи, подключенный к устройству Android.

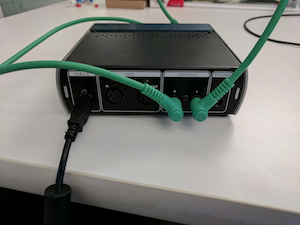

Рисунок 8. Разъемы на задней панели USB-аудиоинтерфейса.

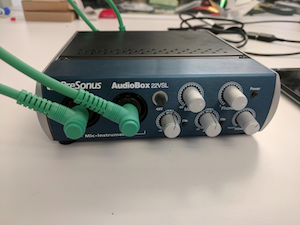

Рисунок 9. Разъемы на передней панели USB-аудиоинтерфейса.
Откалибруйте интерфейс USB-аудио.
Уровень громкости выходного сигнала на USB-аудиопорте регулируется кнопками регулировки громкости (расположенными сбоку тестируемого устройства) и регуляторами на самом USB-аудиоинтерфейсе. Эти регуляторы обычно включают регулятор уровня для каждого входа и регулятор микширования, который задает относительный уровень сигнала с входных разъемов и любого сигнала, поступающего с USB-аудиовхода.
Чтобы установить подходящий уровень для USB-аудиоинтерфейса, выполните следующие действия:
- С помощью аудиокабелей соедините первый входной разъем с первым выходным разъемом. Один или оба из них могут быть обозначены как 1 или Left .
- Повторите то же самое для второго канала ввода или вывода, который может быть обозначен как 2 или Right .
- НЕ следует соединять входы и выходы перекрестно, подключая первый вход ко второму выходу, а второй выход к первому входу.
- Установите минимальный уровень входного сигнала на обоих USB-аудиоинтерфейсах.
- Если регулятор микширования на USB-интерфейсе присутствует, установите его ТОЛЬКО в положение «Воспроизведение», чтобы предотвратить обратную связь.
- Если USB-аудиоинтерфейс оснащен регулятором Monitor , установите его в положение максимальной громкости, чтобы управлять громкостью выходного сигнала.
- Запустите тест CTS Verifier.
- Запустите панель калибровки звука и начните процесс воспроизведения.
- Используйте кнопки регулировки громкости на тестируемом устройстве, чтобы установить уровень громкости на максимум.
- Используйте регуляторы уровня входного сигнала на USB-аудиоинтерфейсе для настройки уровня в соответствии с параметрами, указанными в панели калибровки звука, чтобы обеспечить наилучшее соотношение сигнал/шум.
