الأجهزة الصوتية التي تستخدمها أداة التحقّق من التوافق (CTS Verifier)

تتطلّب اختبارات الصوت في CTS Verifier توصيل الأجهزة الطرفية الصوتية التالية:

• مقبس استرجاع الصوت
• محوّل سماعة رأس من USB إلى تناظري
• واجهة صوت USB

مقبس إعادة توجيه الصوت

يحتوي قابس إعادة توجيه الصوت على إلكترونيات توجّه الإشارة الواردة من مقبس سماعات الرأس التناظري 3.5 ملم إلى الإدخال في مقبس سماعات الرأس. يحاكي هذا الخيار سماعة رأس تناظرية، لذا يظهر على الجهاز الخاضع للاختبار على هذا النحو، ولكن مع مسار مثالي لإعادة التوجيه من الإخراج إلى الإدخال.

للحصول على مخطط دائرة ورابط إلى الشركة المصنّعة، اطّلِع على مقبس إعادة توجيه الصوت.

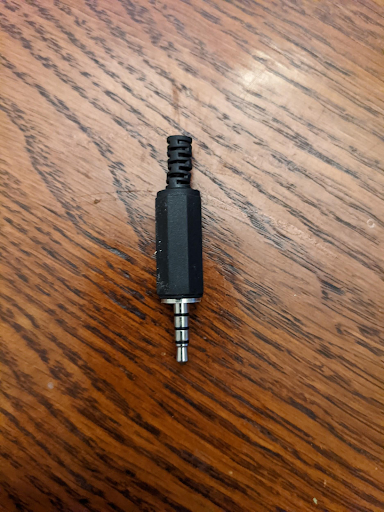

الشكل 1: وصلة إعادة توجيه الصوت

المعايرة من أجل استخدام ميزة "الربط الحلقي التناظري"

يتم التحكّم في مستوى صوت الإخراج على مقبس سماعة الرأس مقاس 3.5 ملم باستخدام أزرار مستوى الصوت، التي تقع عادةً على جانب الجهاز الخاضع للاختبار. لضبط مستوى مناسب لمقبس سماعة الرأس مقاس 3.5 ملم وقابس إعادة توجيه الصوت، اتّبِع الخطوات التالية:

1. ابدأ اختبار CTS Verifier المعنيّ.
2. أدخِل قابس الإرجاع التناظري في مقبس سماعة الرأس التناظرية مقاس 3.5 ملم.
3. ابدأ لوحة معايرة الاستماع إلى صوتك وابدأ عملية التشغيل.
4. استخدِم أزرار التحكّم بمستوى الصوت على الجهاز قيد الاختبار لضبط المستوى كما هو محدّد في لوحة معايرة إعادة توجيه الصوت.

محوّل سماعة رأس من USB إلى تناظري

يحوّل محوّل USB إلى سمّاعات رأس تناظرية إشارة الصوت الرقمية USB إلى إشارة متوافقة مع مقبس سمّاعات الرأس التناظرية العادي. يتم توصيل المحوّل عادةً بسماعات رأس تناظرية أو سماعات رأس تناظرية مزوّدة بميكروفون. وفي هذا السياق، يكون هذا الإجراء مكافئًا لمقبس سماعة الرأس التناظرية مقاس 3.5 ملم المتوفّر في بعض الأجهزة الخاضعة للاختبار. ومع ذلك، يختلف مسار بياناتها في النظام ويجب اختباره بشكل منفصل.

كما هو الحال مع مقبس سماعة الرأس التناظرية 3.5 ملم، يجب توصيل قابس إعادة توجيه الصوت بالمقبس التناظري على المحوّل لإجراء أي اختبارات تتطلّب إعادة توجيه الصوت. بالإضافة إلى ذلك، لن يتسبّب محوّل سماعة الرأس من USB إلى تناظري في إنشاء اتصال USB بالجهاز الخاضع للاختبار إلى أن يتم توصيل جهاز تناظري (أو محوّل إعادة توجيه الصوت).

لن تعمل بعض محوّلات USB مع CTS Verifier. للحصول على قائمة بالمحوّلات التي تم اختبارها، اطّلِع على اقتراحات بشأن محوّلات الصوت عبر USB.

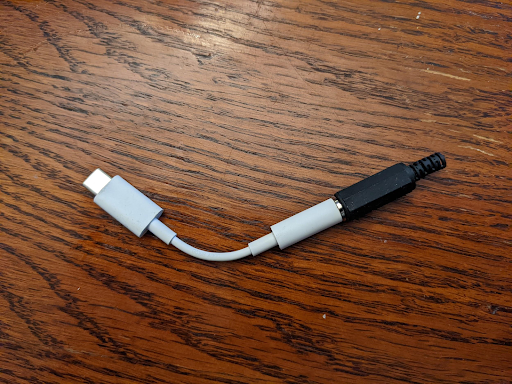

الشكل 2: تم توصيل قابس إعادة توجيه الصوت بمحوّل سماعة رأس من USB إلى تناظري.

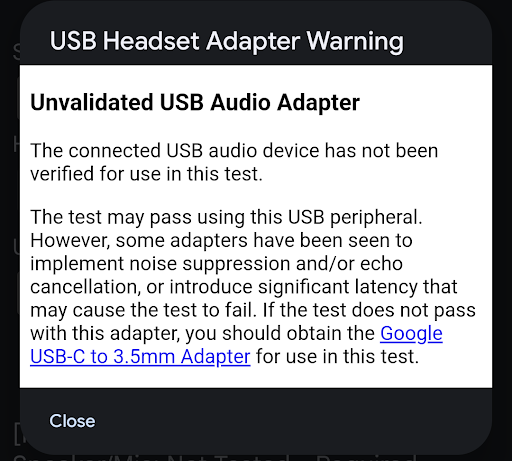

الشكل 3: تحذير بشأن محوّل سماعات الرأس USB

قد يكون الجهاز الطرفي المتصل كافيًا لاجتياز الاختبار. ومع ذلك، تنفّذ بعض المحوّلات ميزة كبت الضوضاء أو إلغاء الصدى، أو تؤدي إلى حدوث تأخير إضافي (من 30 إلى 40 مللي ثانية) يمكن أن يؤدي إلى تعذُّر إجراء الاختبار. إذا لم يجتَز الاختبار باستخدام هذا المحوّل، استخدِم محوّل Google من منفذ USB-C الرقمي إلى منفذ 3.5 ملم.

المعايرة من أجل إرجاع الصوت من سماعة رأس USB إلى سماعة رأس تناظرية

يتم التحكّم في مستوى صوت الإخراج على منفذ الصوت USB باستخدام أزرار التحكّم بمستوى الصوت، والتي تكون عادةً على جانب الجهاز الخاضع للاختبار. لضبط مستوى مناسب لمقبس سماعة الرأس مقاس 3.5 ملم + قابس إعادة توجيه الصوت، اتّبِع الخطوات التالية:

1. ابدأ اختبار CTS Verifier.
2. أدخِل محوّل سماعة الرأس من USB إلى تناظري ومقبس إعادة توجيه الصوت إلى منفذ USB في الجهاز الخاضع للاختبار.
3. ابدأ لوحة معايرة الصوت وابدأ عملية التشغيل.
4. استخدِم أزرار التحكّم بمستوى الصوت على الجهاز قيد الاختبار لضبط المستوى المحدّد في لوحة معايرة الصوت.

واجهة صوت USB

يشير محوّل الصوت عبر USB إلى جهاز خارجي يتضمّن مجموعة متنوعة من منافذ الإدخال والإخراج. هذه الأجهزة الطرفية مخصّصة بشكل عام للاستخدامات الموسيقية.

نظرًا للتنوّع الكبير في أجهزة الواجهة المتاحة تجاريًا وتغيّر مدى توفّرها باستمرار، لا تحدّد أداة CTS Verifier طرازًا أو علامة تجارية معيّنة لجهاز الواجهة. على المختبِر تحديد ما إذا كانت واجهة USB معيّنة مناسبة للاختبار.

الأجهزة الإضافية المطلوبة

يسرد هذا القسم الأجهزة الإضافية المطلوبة لاستخدام جهاز واجهة الصوت عبر USB.

كابلات التوصيل

استخدِم كابلات توصيل ذكر-ذكر بقياس 1/4 بوصة لتوصيل المخارج بمداخل جهاز USB.

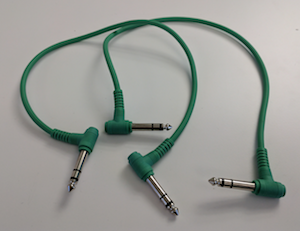

الشكل 4. كابلات توصيل مرنة

كابل الأجهزة الطرفية USB

يربط كابل جهاز USB الملحق (الذي يأتي عادةً مع الجهاز الملحق) جهاز الصوت الملحق بمنفذ USB بالجهاز المضيف.

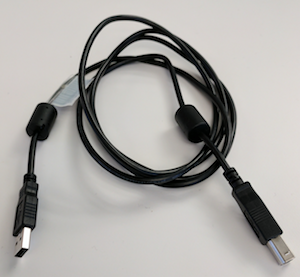

الشكل 5. كابل الأجهزة الطرفية المزودة بمنفذ USB

محوّل USB "أثناء التنقل" (OTG)

يجب استخدام محوّل USB "أثناء التنقّل" (OTG) لتوصيل الجهاز الطرفي بجهاز Android فعليًا، ولإعلام جهاز Android بأنّه يجب أن يتولّى دور المضيف.

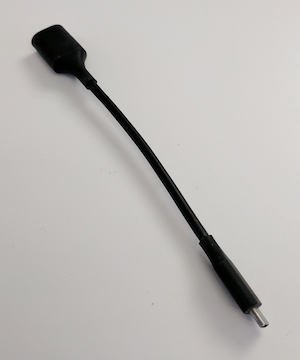

الشكل 6. محوّل USB OTG

ضبط إعدادات الصوت

تعرض الأشكال التالية إعدادات واجهة الصوت عبر USB:

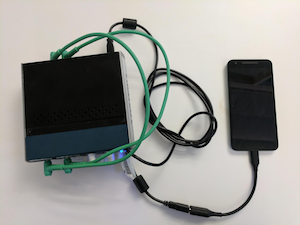

الشكل 7. واجهة صوت USB مزوّدة بميزة "التسجيل الحلقي" ومتصلة بجهاز Android

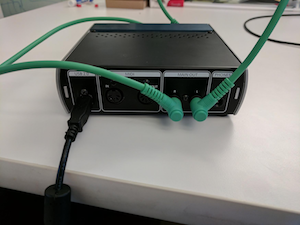

الشكل 8. منافذ التوصيل في الجزء الخلفي من واجهة الصوت عبر USB

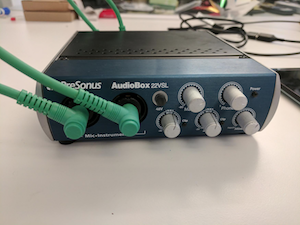

الشكل 9. المنافذ في مقدّمة واجهة الصوت عبر USB

المعايرة لواجهة صوت USB

يتم التحكّم في مستوى صوت الإخراج على منفذ الصوت USB من خلال أزرار مستوى الصوت (الموجودة على جانب الجهاز قيد الاختبار) وعناصر التحكّم في واجهة الصوت USB نفسها. تتضمّن عناصر التحكّم هذه عادةً عنصر تحكّم في مستوى الصوت لكل إدخال وعنصر تحكّم في المزج يحدّد المستوى النسبي للإشارة من مقابس الإدخال وأي إشارة واردة من إدخال الصوت عبر USB.

لضبط مستوى مناسب لواجهة الصوت USB، اتّبِع الخطوات التالية:

1. باستخدام كابلات توصيل الصوت، وصِّل مقبس الإدخال الأول بمقبس الإخراج الأول. قد يتم تصنيف أحد هذين الخيارين أو كليهما على أنّه 1 أو يسار.
2. كرِّر ذلك مع مدخلات القناة الثانية أو مخرجاتها، والتي قد تحمل التصنيف 2 أو يمين.
3. لا توصّل المدخلات والمخرجات بشكل متقاطع من خلال توصيل المدخل الأول بالمخرج الثاني والمخرج الثاني بالمدخل الأول.
4. اضبط مستوى الإدخال على واجهة الصوت USB على أدنى قيمة.
5. إذا كان عنصر التحكّم في المزج متوفّرًا على واجهة USB، اضبطه على "التشغيل" فقط لمنع حدوث تشويش.
6. إذا كان جهاز الربط الصوتي USB مزوّدًا بمقبض مراقبة، اضبطه على مستوى الصوت الكامل للتحكّم في مستوى صوت الإخراج.
7. ابدأ اختبار CTS Verifier.
8. ابدأ لوحة معايرة الصوت وابدأ عملية التشغيل.
9. استخدِم أزرار التحكّم بمستوى الصوت على الجهاز قيد الاختبار لضبط المستوى على أعلى مستوى.
10. استخدِم عناصر التحكّم في مستوى الإدخال على واجهة الصوت عبر USB لضبط المستوى، كما هو موضّح في لوحة معايرة الصوت، وذلك لضمان الحصول على أفضل نسبة إشارة إلى ضوضاء.
