通常の視野 (RFoV) ボックス

コレクションでコンテンツを整理 必要に応じて、コンテンツの保存と分類を行います。

通常の視野 (RFoV) ITS-in-a-box (リビジョン 1a) は、コンピューター支援設計 (CAD) 図面からレーザー カットされたプラスチック ボックス、チャート タブレット、およびテスト対象のデバイス (DUT) で構成されます。 )。 RFoV ITS-in-a-box は、FoV が 90 度未満 (RFoV) のデバイスをテストするように設計されています。 ITS-in-a-box を購入するか、独自に構築することができます。

RFoV ITS-in-a-box を購入する

RFoV ITS-in-a-box (リビジョン 1a) は、次の認定ベンダーのいずれかから購入することをお勧めします。

  • 株式会社ラヒシステムズ
    48303 Fremont Blvd, Fremont CA 94538, USA
    rahisystems.com/android-device-testing-equipment/
    androidpartner@rahisystems.com
    +1-510-651-2205

  • マイウェイデザイン
    4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
    twmyway.com
    sales@myway.tw
    +886-2-29089060

RFoV ITS-in-a-box を構築する

RFoV ITS-in-a-box を購入する代わりに、独自に構築することもできます。このセクションでは、組み立ての詳細な手順について説明します。

機械図面

ITS-in-a-box は、DUT、チャート タブレット、内部照明システム、および CAD 図面からレーザー カットされたプラスチック ボックスで構成されます (図 1 を参照)。

開始するには、最新のRev. 1a 製品ファイルをダウンロードしてください。

ITS-in-a-box 機械図面

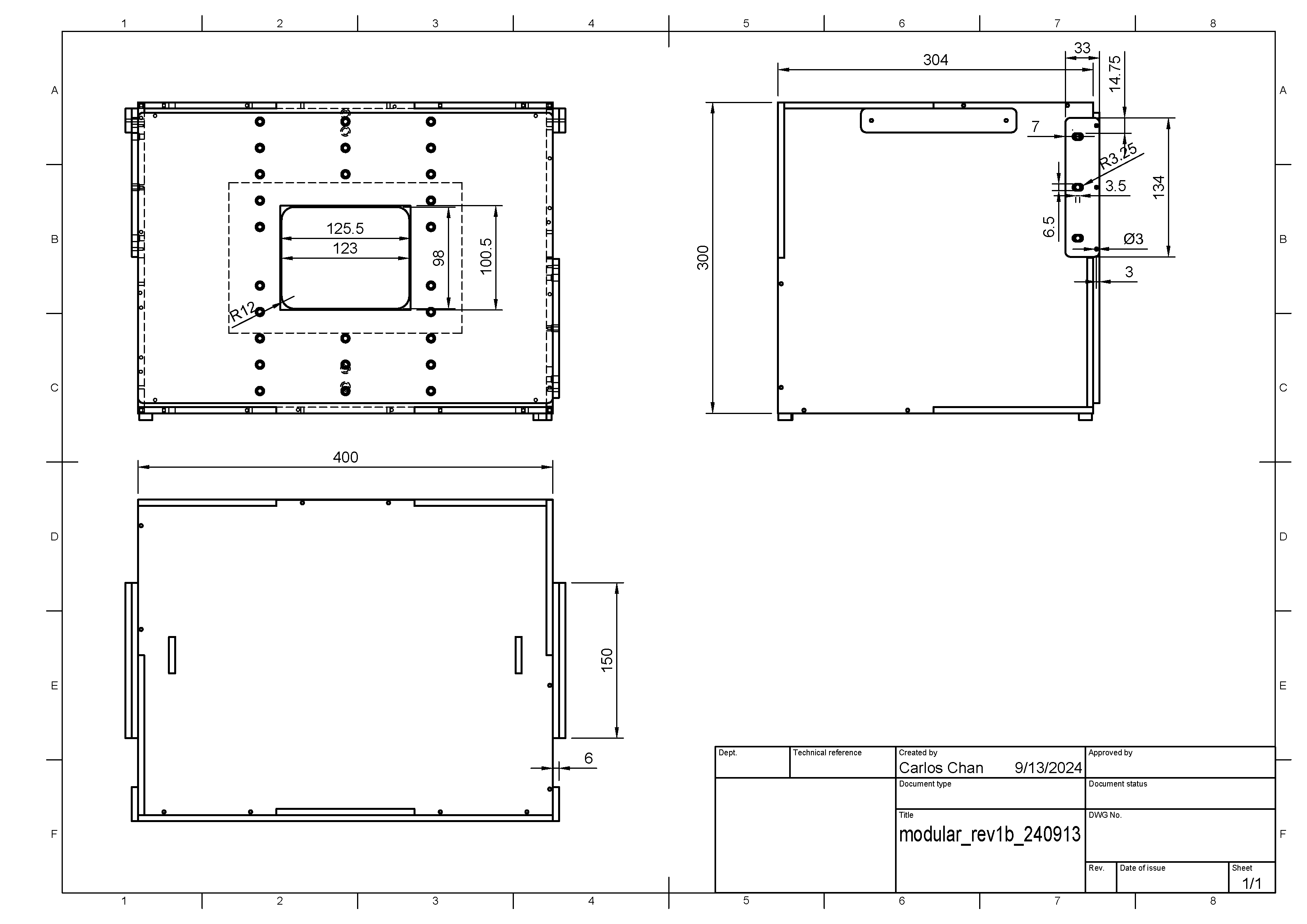

図 1. ITS-in-a-box の機械製図

部品表 (BOM) からハードウェアを購入します。プラスチックとビニール片をカットします。

必要なツール

次のツールを用意します。

  • トルクスヘッドドライバー
  • 電動ドリル
  • ABS接着剤
  • ラジオペンチ
  • X-ACTOナイフ
  • ワイヤーカッターまたははさみ(任意)

ステップ 1: ビニールを貼り、足を接着します

図 2 と 3 に示すように、アクリロニトリル ブタジエン スチレン (ABS) の滑らかな面に色付きのビニールを貼り付け、必要な開口部を切り取ります。箱の錠剤側に大きな長方形の開口部がある白いビニールと、ボックスのモバイル デバイス側の円形の開口部。図 3 に示すようにサイド パネルにグレーのビニールを貼り、図 4 に示すように底部パネルの四隅に足を接着します。詳細については、 wikiHowを参照してください。

フロントパネルとバックパネルのビニール

図 2.フロント パネルの黒いビニール (左)、および背面パネルの白いビニール (右)

サイドパネル

図 3.サイド パネルの灰色のビニール

ボトムパネル

図 4.底面パネルの四隅の足

ステップ 2: ライティング

ITS-in-a-box 照明コンポーネントを組み立てるには:

  1. 図 5 に示すように、照明ハードウェアを集めます。

    軽組立部品

    図 5.ライト アセンブリ パーツ

    ハードウェアには、LED ライト バー、プラスチック製ライト バッフル、プラスチック製ライト マウント、LED 照明キットに含まれるプラスチック製または金属製のライト クリップ、ドングリ ヘッド ナット付きの 4 本の 6-32 ネジが含まれます。

  2. 図 6 に示すように、ライト クリップをプラスチック バッフルにボルトで固定します。バッフルの反対側にドングリ ナットを使用してクリップを固定します。

    ライトバッフル

    図 6.ライト クリップが取り付けられたプラスチック バッフル

  3. ライトを組み立てるには、ライト クリップを使用してプラスチック バッフルを LED ライト バーの背面に取り付けます。

    ライトバー

    図 7.ライトが下を向き、ネジがクリップに通されているライト バー

照明コンポーネントが組み立てられると、LED ライト バーが下向きになり、プラスチック バッフルが LED ライト バーの背面の光沢のある反射面を覆う必要があります。

ステップ 3: 電話マウント

電話マウントを組み立てるには:

  1. 図 8 に示すように、必要なアイテムを収集します。

    スマホマウントアイテム

    図 8.電話マウント アイテム

    ハードウェアには、2 つの金属製電話マウント、2 つのプランジャー、2 つのラバー チップ、4 つの 8-32 なべ頭ネジ、および対応するナットが含まれます。

  2. ゴムチップはプランジャーの操作に支障のない程度に短く切り(約半分)、プランジャーの先端を覆うようにゴムチップを貼り付けます。

    プランジャー

    図 9.ラバーチップ付きプランジャー

  3. なべ頭ネジを使用して電話マウントを組み立て、プランジャー機構を金属マウントに取り付けます。ネジが対応するナットで締められていることを確認してください。

    組み立て済みの電話マウント

    図 10.組み立てられた電話マウント

ステップ 4: 絞りプレート

フロントアパーチャプレートを組み立てるには:

  1. 図 11 に示すように、フロント アパーチャ プレート ハードウェアを集めます。

    前面絞り板部品

    図 11.フロント アパーチャ プレート アセンブリ部品

    ハードウェアには、組み立てられた電話マウント、電話マウント パネル、4 つの短いナイロン ネジ、および 4 つのナイロン ナットが含まれます (ネジがプラスチック プレートの背面から突き出さないようにするために必要です)。

  2. ネジとナットを使用して、組み立てた電話マウントを電話マウント パネルに固定します。図 12 に示すように、電話マウントが正しい向きになっていることを確認します。

    組み立てられたフロントアパーチャープレート

    図 12.組み立てられたフロント アパーチャー プレート

ステップ 5: タブレット マウント

テーブルマウントを組み立てるには:

  1. 図 13 に示すタブレット マウント アセンブリ ハードウェアを用意します。

    タブレット取付部品

    図 13.タブレット マウント スペース アセンブリ パーツ

    ハードウェアには、バック パネル、タブレット マウント、1 つのプランジャー、1 つのラバー チップ、2 つの 8-32 なべネジ、2 つの短いナイロン ネジ、および対応するナットが含まれます。

  2. なべ頭ネジを使用してタブレット マウントを組み立て、プランジャー機構を金属マウントに取り付けます。ネジが対応するナットで締められていることを確認してください。

  3. ネジとナットを使用して、組み立てたタブレット マウントを背面パネルに固定します。図 14 に示すように、電話マウントが正しい向きになっていることを確認します。

    組み立て済みのタブレット マウント

    図 14.組み立てられたタブレット マウント

ステップ 6: ライトを取り付ける

ライトを取り付けるには:

  1. 図 15 に示すように、上部パネルと下部パネルにライト バッフルを取り付けます。

    ライトバッフルを取り付けました

    図 15.上部および下部パネルに取り付けられたライト バッフル

  2. 図 16 のように、トップ パネルとボトム パネルのスロットを通って伸びている長方形のタブの小さな穴にピンを押し込んで、ライト バッフルを固定します。

    挿入されたピン

    図 16.ボックスの外側にある LED マウント タブに挿入されたピンのクローズ アップ

    ピンを固定するには、ピンが所定の位置に固定されているときにプラスチックに圧力がかかるまで、ピンをそっと押し込みます。

    ペンチ

    図 17.ピンの取り付けに使用するプライヤー

  3. 図 18 に示すように、フロント パネルとサイド パネルを正しい向きで組み立て、外側からテープで留めます。

    ライトの配置方向

    図 18.ライトの配置方向

  4. 図 19 に示すように、電源コードを電源ライト バーに取り付けます。

    照明電源コード

    図 19.照明用電源コード

    電源コードを左パネルの穴に通します。電源コードの両端にはさまざまなコネクタがあります。幅の狭いコネクタは LED ライト バーに接続し、幅の広いコネクタは電源アダプタに接続します。

    電源コード

    図 20.テスト装置の左側から出ている電源コード

  5. トップライトをボトムライトに配線し、ケーブルを左パネルに固定します。

    ライトコード

    図 21.左パネルに固定された照明コード

ステップ 7: サイド パネル、タブレット マウント、およびハンドルを組み立てる

ITS-in-a-box サイド パネル、タブレット マウント、およびハンドルをネジで組み立てるには:

  1. 図 22 に示すように、パネルのすべての側面を組み立ててテープで留めます。

    組み立て用のテープ付きボックス

    図 22.組み立てのために一緒にテープで留められた ITS-in-a-box

  2. 電動ドリルを使用して、既存の穴に基づいて下穴を作成します。ねじを挿入するときに ABS プラスチックが割れないように、下穴が 4-40 ねじに十分な大きさであることを確認してください。

    ドリル穴

    図 23. 4-40 ねじ用の下穴をあける

  3. 4-40 タッピンねじを使用して、すべてのパネルを一緒にねじ込みます。

    電動ドリル

    図 24.パネルを組み立てるための 4-40 ねじ

  4. 図 25 に示すハンドル パーツを集めます。

    ハンドルパーツ

    図 25.ハンドル部品

    ハードウェアには、4 つの長方形のプラスチック片と 4 つの 6-32 ネジが含まれます。

  5. 図 26 に示すように、ハンドルを組み立てます。

    組み立て済みハンドル

    図 26.組み立てられたハンドル

ステップ 8: 最終的な組み立てとセットアップ

ITS-in-a-box の最終組み立てを行うには:

  1. タブレット マウントをバック パネルに取り付け、タブレットのサイズに合わせて高さを調整します。

    箱の背面にあるタブレット マウント

    図 27.箱の背面にあるタブレット マウント内のタブレット

  2. 図 28 に示すように、4-40 ネジを使用して、電話マウントのない正方形のアパーチャ パネルをボックスの前面に取り付けます。

    組み立てられたフロントパネル

    図 28.組み立てられた前面電話パネル

  3. DUT のカメラの開口部に合わせて 10x10 cm ゲーター ボードの開口部を挿入します。

    ゲーターボードの開口部

    図 29.ゲーター ボードの開口部が取り付けられた ITS-in-a-box

  4. カメラを開口部に合わせて電話機を取り付けます。タブレットの開口部から位置合わせを確認します。

    1 台の電話を箱に入れる

    図 30. 1 台の電話機が取り付けられた ITS-in-a-box

  5. カメラの開口部をカットします。 1 つの開口部 (1 台の電話をテストする場合) または 2 つの開口部 (2 台の電話をテストする場合) をカットできます。 Pixel および Pixel XL の前面カメラと背面カメラの開口部を図 31 に示します。前面カメラにはフラッシュやレーザーがないため円形の開口部があり、背面カメラには長方形の開口部があり、フラッシュとレーザーが遮られることなく動作できるようになっています。 .

    サンプル開口部

    図 31.前面カメラと背面カメラの両方の開口部の例

    2 台の電話が入った箱

    または、図 32 に示すように、厚紙から開口部を切り取り、マーカー、スプレー塗料、またはアクリルを使用して黒く塗装することもできます。

    図 32.前面カメラと背面カメラの段ボール製開口部の例

    サンプル段ボールの開口部

  6. デジタル ルクス テスターを使用して、LED ライトのルクスをテストします。この例では、Contempo View の YF-1065 が使用されています。

    YF-1065 バイ コンテンポ ビューズ

    図 33. Contempo Views による YF-1065

  7. ライトメーターをタブレット側に置き、2000ルクスに回して光を測定します。ルクスレベルは約 100 ~ 300 ルクスである必要があります。大幅に低い値は、テストには暗すぎて、テストの失敗につながる可能性があります。

    照度計

    図 34.タブレット マウントを使用して背面から光を測定する照度計

  8. 測定されたルクス値に応じて、適切な手順に従います。

    • ライトが正しいレベルにある場合は、前面プレートと背面プレートを所定の位置にねじ込みます。
    • ライトのレベルが正しくない場合は、LED と電源装置の部品番号が正しいことを確認してください。

注意事項

以下は、テストを不安定にする一般的な製造エラーの例です。

  • タブレット穴が突き刺さったバックパネル。これにより、ネジ穴によって余分な円が作成されるため、 find_circleテストが失敗します。

    穴の開いたバックパネル

    図 35.穴が突き刺さった背面パネル

  • ダボがありません。これにより、輸送中にライト バッフルが滑り落ちます。

    ダボの欠落

    図 36.ライト バッフルのダボの欠落

  • 非ULリストの電源。 UL規格の電源を使用することで、電源が壊れないことが保証されます。

    UL認定電源

    図 37. UL リストされた電源の例

改訂履歴

RFoV ITS-in-a-box の改訂履歴を以下に示します。

リビジョン 1a

  • 素材をデルリンからABSに変更。
  • ライトホルダーのデザインをより柔軟に変更し、さまざまなサイズの LED バーに対応できるようにしました。
  • 工法を統一。
  • タブレット マウントの設計を簡素化し、より堅牢にしました。
  • より厚い電話に対応するために、電話マウントの深さを増やしました。
  • フロント パネルの取り付けオプションを増やして、折りたたみ式および頑丈な電話プロファイルの取り付けに対応しました。

ビデオチュートリアル

これは、RFoV ITS-in-a-box のセットアップ方法に関するビデオ チュートリアルです。
