Das modulare Rig-System unterstützt die ITS-Testautomatisierung und besteht aus Computerized Numerical Control (CNC) aus CAD-Zeichnungen (Computer-Aided Design), einem Diagramm-Tablet und einem Gerät wird geprüft. Das modulare Rig-System besteht aus einem Basis-Rig und einem optionalen Tele Extension Rig Der modulare Basis-Rig hat eine Diagrammabstand von 22 cm und kann die Kameras von Mobilgeräten mit einem FoV von 60 bis 120 Grad testen. Basis-Rig Tests durchführen, die um 90 Grad gedreht sind, wobei sich die DUT oben befindet (siehe Abbildung 2).
Mit dem Tele Extension-Rig können Sie Kameras testen, die eine lange Mindestlänge Fokuseinstellung bei Kameras mit Teleobjektiv. Der Teleerweiterungsstativ ist am und kann den Abstand des Diagramms auf bis zu 100 cm erhöhen.
Abbildung 1: Modulares Basis-Rig
Abbildung 2: Das modulare Basis-Rig wurde um 90 Grad gedreht.
Überarbeitungsverlauf
In der folgenden Tabelle wird der Überarbeitungsverlauf des modularen Rig-Systems beschrieben und enthält Downloadlinks zu den einzelnen Versionen der Vorgangsdateien.
Datum | Revision | Download einer Produktionsdatei | Änderungsprotokoll |
---|---|---|---|
Juni 2024 | 1,9 | Modulares Basis-Rig rev1.2 |
|
Ein modulares Riga-System kaufen
Wir empfehlen den Kauf eines modularen Rig-Systems, eines optionalen Tele Extension Rigs, und Zubehör von einem der folgenden qualifizierten Anbieter.
Byte Bridge Inc.
USA: 1502 Crocker Ave, Hayward, CA 94544-7037
China: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
www.bytebt.com
androidpartner@bytebt.com
USA: +1-510-373-8899
China: +86-400-8866-490MYWAY-Design
4F. Nr. 163, Fu-Ying Road, XinZhuang District, Neu-Taipeh City 242, Taiwan
twmyway.com
vertrieb@myway.tw
+886-2-29089060
Mechanische Zeichnungen
Im Folgenden sehen Sie eine mechanische Zeichnung des modularen Basis-Rigs.
Abbildung 3: Mechanische Zeichnung eines modularen Basis-Rigs
Basis-Rig einrichten
Befolgen Sie diese Schritte, um ein modulares Basis-Rig einzurichten.
Sie können ein modulares Riga-System von einem qualifizierten Anbieter kaufen.
Achten Sie darauf, dass alle Komponenten in der folgenden Tabelle (Elemente, die in Abbildung 4).
Komponente Menge Modulares Basissystem 1 Smartphone-Halterung 2 Tablet-Halterung 1 12-V-Netzteil (UL-gelistet, mindestens 1 A) 1 Blende 1 Abbildung 4: Modulare Basis-Rig-Komponenten.
Stellen Sie je nach Einrichtung sicher, dass das erforderliche Zubehör im folgenden Tabelle (siehe Abbildung 5). Dieses Zubehör ist beim Kauf erhältlich von einem qualifizierten Anbieter.
Artikel Menge Steuerung für die Beleuchtung (kann bis zu 3 Rigs steuern) 1 5-V-Netzteil für die Beleuchtungssteuerung 1 Gleichstromkabel, das die Beleuchtung mit dem modularen Basis-Rig verbindet 1 DC-Kabeladapter (5,5 mm x 2,1 mm bis 3,5 mm x 1,35 mm) 1 USB-A-Kabel auf USB-Kabel 1 Faltbares Kit (wenn DUT ein faltbares Gerät ist) 1 Abbildung 5: Optionale Elemente für modulares Basis-Rig.
Führen Sie einen der folgenden Schritte aus, um sicherzustellen, dass kein Licht austritt:
Bauen Sie eine Blende für das Kameramodul des DUTs ein und stellen Sie sicher, treten keine Lichtaustritte auf (siehe Abbildung 6). Blenden können abgeschnitten werden aus Schaumstoffplatten, die von einem qualifizierten Anbieter bereitgestellt oder konfiguriert wurden. Für die richtige Ausrichtung der Figur sollten DUTs mit der Rückkamera auf das Rig ausgerichtet sein werden um 90° gegen den Uhrzeigersinn gedreht und die DUTs müssen mit der Frontkamera auf wird das Rig um 90° im Uhrzeigersinn gedreht. Sicherstellen, dass Blenden konfiguriert sind entsprechend anpassen.
Abbildung 6: Bauen Sie Blenden zur Vermeidung von Lichteinfall an.
Verwende einen dunklen Tuch, um das Rig zu bedecken, damit kein Licht austritt und keine Blenden eindringen. erforderlich. (siehe Abbildung 7).
Abbildung 7: Mit einem Tuch wird das Eindringen von Licht verhindert.
Eine Standardhalterung oder eine faltbare Smartphonehalterung an der Vorderseite anbringen Smartphone-Montageplatte in geeigneter Höhe mit Nylonbolzen und Nylonmutter wie in Abbildung 8 dargestellt.
Abbildung 8: Installation von Blende und Smartphonehalterung
Installieren Sie die Tablet-Halterung an einer geeigneten Stelle auf der Tablet-Halterung mit einem Nylonbolzen und einer Nylonmutter.
Bringen Sie das Display-Tablet an und verbinden Sie es mit dem Host, wie in Abbildung 9: Befestige das Tablet mit einer Klappe.
Abbildung 9: Tablet-Installation.
Um die Bedienung auf dem Bildschirm zu vereinfachen, deinen DUT einrichten bevor Sie den DUT montieren.
Stellen Sie den DUT bereit und stellen Sie eine Verbindung zum Host her.
Richten Sie den DUT so aus, dass die Mitte des Kameramoduls in der Mitte des Tablets. Zum Anpassen der Höhe lösen Sie die Smartphone-Befestigungsschrauben und schieben Sie die Halterung nach oben oder unten. Bei Abstimmung und befestigen Sie den DUT mit der Montageklemme.
Abbildung 10. DUT-Installation.

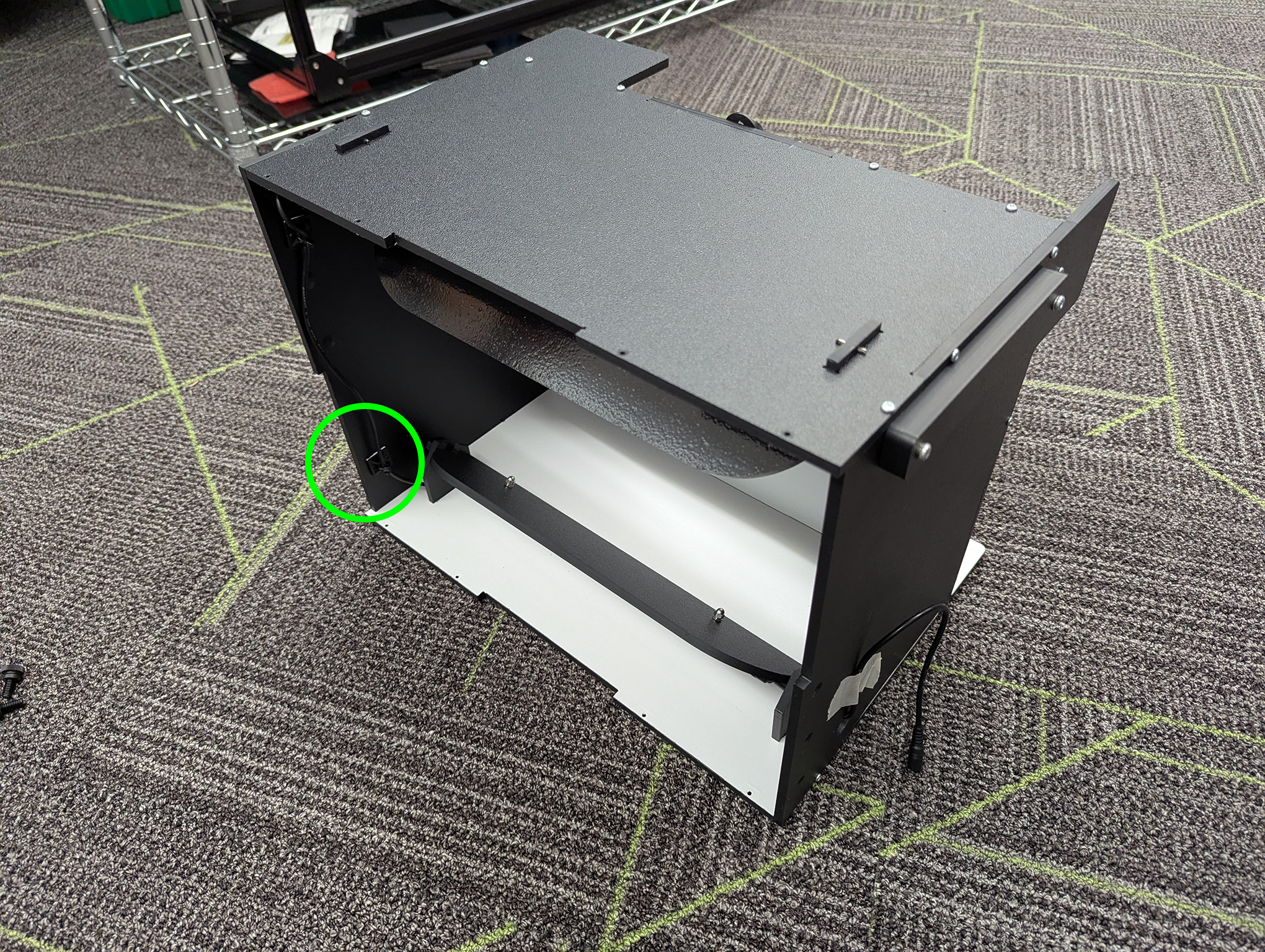

Verbinden Sie für die Beleuchtung das Beleuchtungskabel vom Basis-Rig mit einem der Folgendes:
12-V-Netzteil
Abbildung 11. Die Lampe ist an das 12-V-Netzteil angeschlossen.
Steuerung für die Beleuchtung (eventuell mit Adapter)
Abbildung 12. Die Lampe wurde mit dem Beleuchtungs-Controller verbunden.
Wenn Sie mit der Einrichtung des modularen Basis-Rigs fertig sind, richten Sie den Host und
Testumgebung (CTS einrichten)
Verwenden Sie für die Datei config.yml
die folgende Konfiguration:
chart\_distance
= 22lighting\_ch
= [verbundener Controllerkanal] oder unverändert lassen, wenn nicht mit einem Beleuchtungs-Controller.
Teleobjektiv einrichten
Führen Sie die folgenden Schritte aus, um den optionalen Tele Extension-Rig einzurichten.
Kaufen Sie den modularen Basis-Rig und den Tele-Erweiterungs-Rig mit einem qualifizierten Zulieferunternehmen. Das Rig kann mit den Produktionsdateien erstellt werden, aber das ist nicht empfohlen, da Zuschnitt und Montage genau sein müssen, damit der Erweiterungs-Rig aber keine Eignungsprobleme.
Sie benötigen ein funktionierendes modulares Basis-Rig und einen Tele-Erweiterungs-Rig (siehe Abbildung 13).

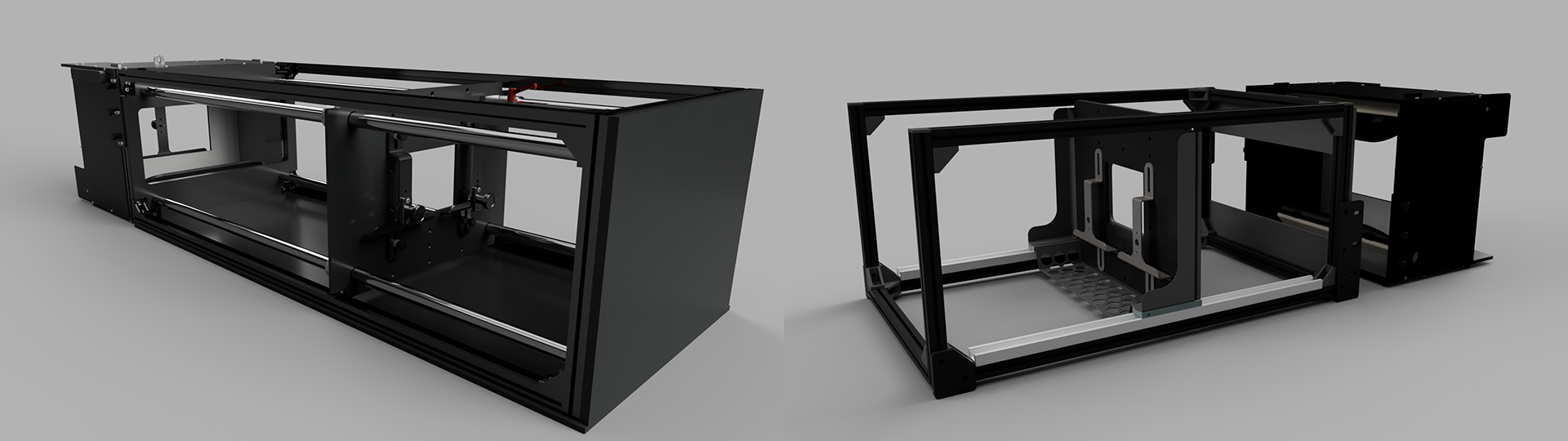

Abbildung 13. Modulares Halterungsgestell mit Teleskop.
Entfernen Sie die Smartphone-Halterung, indem Sie die 6x Nylonschrauben von Hand entfernen (3 auf jeder Seite).

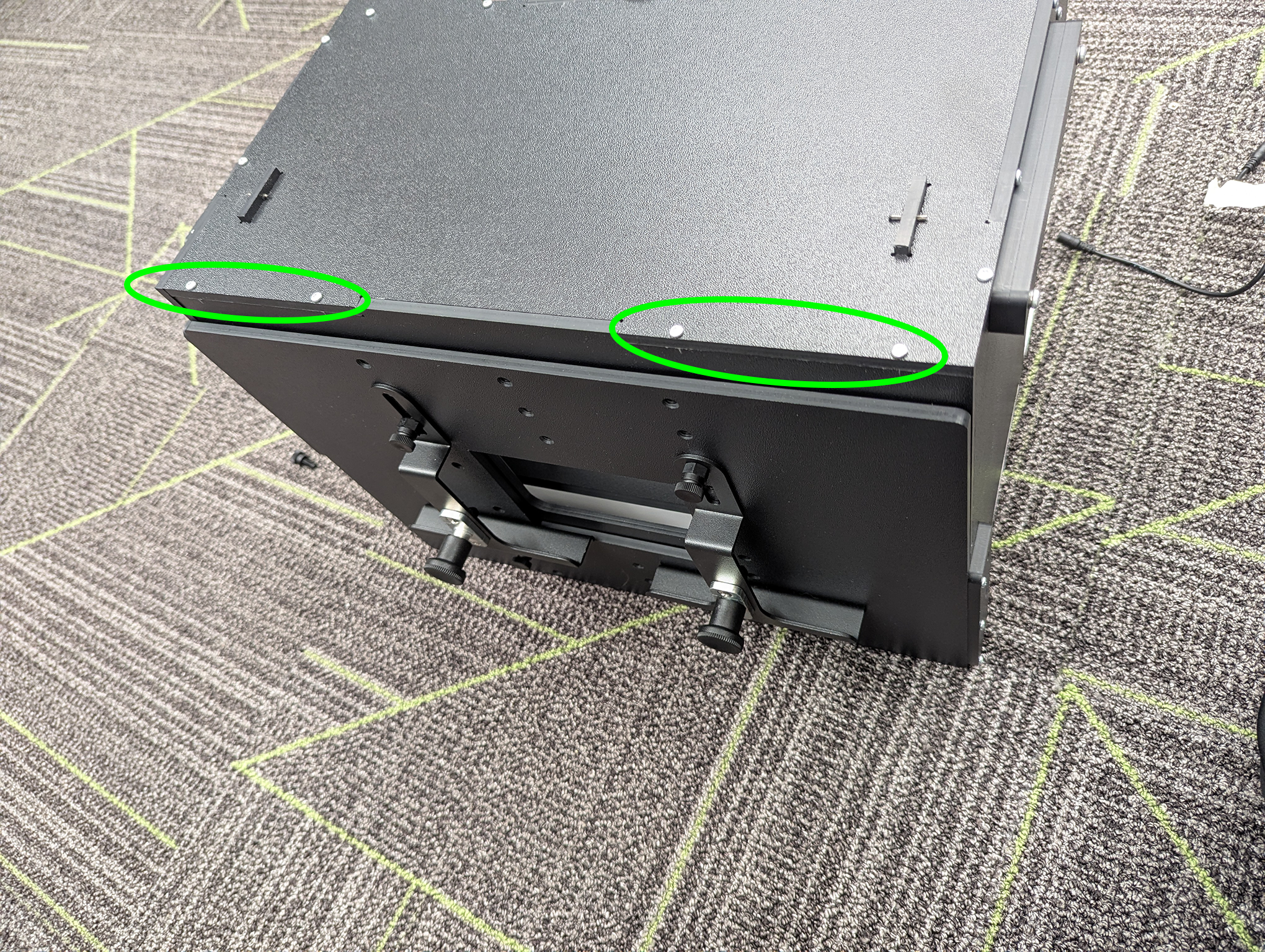

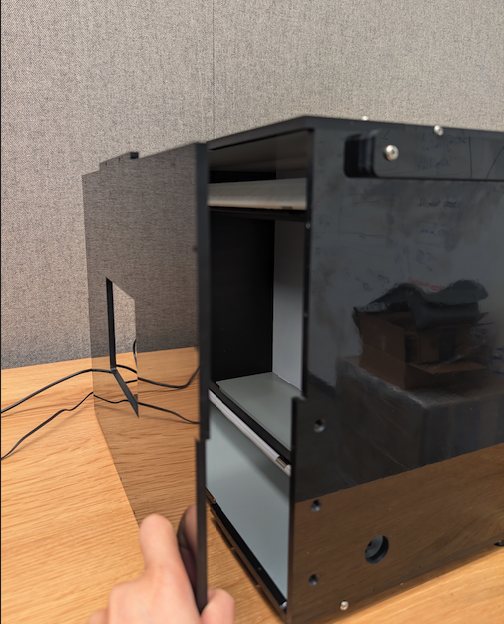

Abbildung 14: 6 Nylonbolzen im markierten Bereich von Hand entfernen.
Platzieren Sie den Basis-Rig und den Tele-Verlängerungs-Rig an der Stelle, an der sich die Tests durchgeführt werden. Um eine Belastung der Montagepunkte zu vermeiden, raten wir davon ab, den zusammengebauten Rig bewegt.
Positionieren Sie den Verlängerungs-Rig so, dass die sechs Schlitze am Verlängerungs-Rig Die Lasche muss zu den 6 Löchern des Basis-Rigs passen.
Abbildung 15. Slots an Löchern ausrichten.

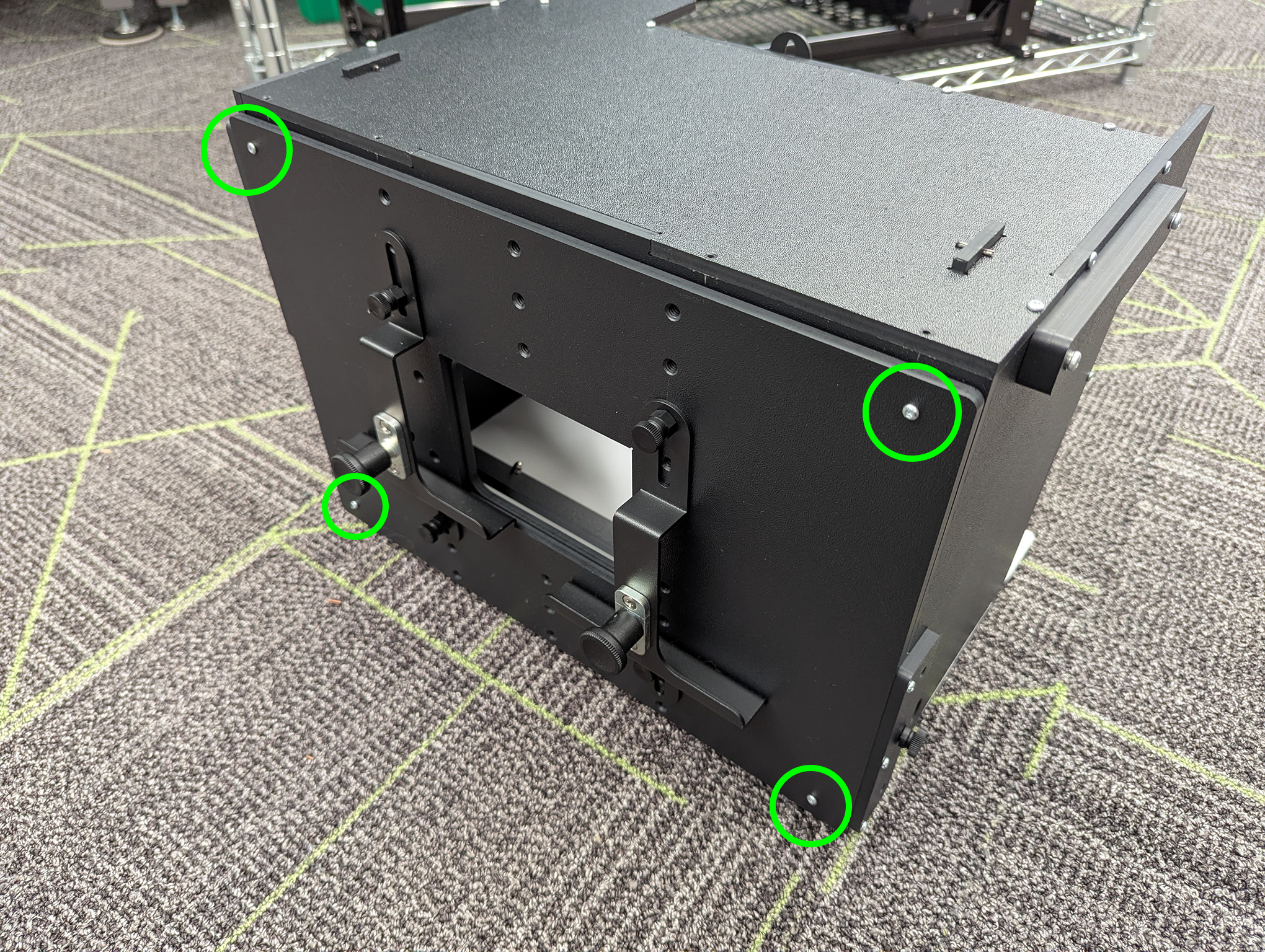

Befestigen Sie das Verlängerungs-Rig mit den sechs Schrauben am Basis-Rig. Während Befestigung der Schrauben, drücken Sie die beiden Riegel vorsichtig zusammen, um sicherzustellen, keine Lücken für Lichtlecks (bitten Sie einen Kollegen um Hilfe). Handschrift ziehen Sie die Schrauben fest.
Abbildung 16. Befestigung von Basis und Verlängerungsstativ.
Blende (oder Vorhang) konfigurieren und Smartphonehalterungen und DUTs installieren wie unter Einrichtung des Basis-Rigs beschrieben.
Abbildung 17. Smartphonehalterungen und DUT anbringen.
Wenn Sie die Einrichtung des Erweiterungs-Rigs abgeschlossen haben, richten Sie den Host und
Testumgebung (CTS einrichten)
Verwenden Sie für die Datei config.yml
die folgende Konfiguration:
chart_distance
= [Gesamtstrecke zwischen DUT und Tablet]lighting_ch
= [verbundener Kontrollkanal] oder unverändert lassen, wenn nicht wenn du keinen Licht-Controller verwendest.
Erweiterungs-Rig deinstallieren
Die Installation des Verlängerungs-Rigs lässt sich in umgekehrter Reihenfolge ausführen. Drücken Sie diese beim Installieren der Tablet-Wandhalterung gegen die Halterung. montieren, um sicherzustellen, dass kein Licht austritt (siehe Abbildung 17). Ziehen Sie die Schrauben fest.
Abbildung 18. Schieben Sie die Tablet-Halterung an die Halterung.
Häufig gestellte Fragen
Warum erscheinen die Lampen gedimmt oder warum wird ein Fehler bei der Validierung der Beleuchtung angezeigt? wenn Sie ITS ausführen?
Dieser Fehler wird ausgelöst, wenn die Beleuchtung im Rig dunkler wird, was kann durch altersbedingte Schäden am Netzteil oder LED-Anzeigen verursacht werden. oder eine fehlerhafte Stromversorgung. Führen Sie die folgenden Schritte aus, um das Problem zu beheben:
Prüfen Sie, ob die Beleuchtung richtig funktioniert:
- Tausche das Netzteil aus (mit UL-Zulassung 12 Volt, Min. 2 A).
- LED muss ausgetauscht werden (weitere Informationen finden Sie in der BOM oder vom Anbieter). Informationen).
Überprüfen, ob der Lux-Wert der LED-Leuchten den richtigen Wert hat (100–130), testen Sie den Lux mit einem digitalen Messgerät. (YF-1065 Lux meter) von Contempo Views wird in diesem Beispiel. Platzieren Sie die Belichtungsanzeige auf der Seite des Tablets und drehen Sie sie 2.000 Lux zur Messung des Lichts (siehe Abbildung 20).
Abbildung 19. YF-1065 von Contempo Views.
Abbildung 20: Lux-Messgerät misst das Licht von der Seite an der Tablet-Halterung.
Führen Sie je nach gemessenem Lux-Wert den entsprechenden Schritt aus:
- Schrauben Sie bei richtiger Beleuchtung die Vorder- und Aufhängung fest. in Schnürsenkel verwandeln.
- Wenn der Lichtpegel nicht richtig eingestellt ist, prüfen Sie, ob die LED und die Stromversorgung Teilenummer des Händlers korrekt sind.
Wichtige Hinweise
Im Folgenden finden Sie Beispiele für häufige Fertigungsfehler, die Tests rendern können. Flakey.
Rückseite mit durchgelochten Löchern für Tablets. Dies führt dazu, dass die Der Test
find_circle
schlägt aufgrund der zusätzlichen Kreise, die vom Schraubenlöcher.Abbildung 21. Rückwand mit durchgestanzten Löchern.
Fehlende Dübel. Dadurch rutschen die Lichtschutzscheiben während Versand.
Abbildung 22. Fehlender Stift am Lichtkasten.
Netzteil, das nicht UL-gelistet ist. Das Verwenden eines UL-zertifizierten Netzteils entspricht den Kennzeichnungen Spezifikationen. Dies ist für den sicheren Betrieb der Beleuchtung wichtig.
Abbildung 23. Beispiel für ein UL-zertifiziertes Netzteil.
Verschiebeschrauben an der Tablet- oder Smartphone-Halterung, die das Gewicht nicht tragen können eines Tablets oder Smartphones. Die Ursache hierfür sind meist beschädigte Gewebe gibt an, dass das Loch neu gewindet werden muss.
Abbildung 24: Loch mit beschädigtem Gewebe.
