模組化測試架系統支援 ITS 測試自動化，由塑膠盒 (透過電腦輔助設計 (CAD) 圖面以電腦數值控制 (CNC) 切割而成)、圖表平板電腦和受測裝置 (DUT) 組成。模組化支架系統包含基本支架和選用的延伸支架。模組化底座的圖表距離為 22 公分，可測試視角 60 度到 120 度的行動裝置相機。基本裝置可執行測試，並將 DUT 旋轉 90 度 (如圖 2 所示)。
長焦延伸支架支援測試具有長焦距的相機 (長焦相機)。遠距延伸支架會用螺栓固定在底座支架上，透過合格供應商購買時，可根據攝影機測試需求自訂長度。攝影機 ITS 支援最遠 100 公分的圖表距離。伸縮桿有兩種，分別是彈性伸縮桿和固定長度伸縮桿。彈性式測試架可讓您測試各種圖表距離，固定長度測試架則只能測試單一圖表距離。彈性遙控攝影機將於 2026 年 3 月推出。
圖 1. 模組化基礎骨架。
圖 2. 模組化底座支架旋轉 90 度。
圖 3. 我們兩家核准供應商提供的 Flexi-Tele 延長桿。
修訂記錄
下表說明模組化骨架系統的修訂記錄，並提供各版本製作檔案的下載連結。
| 日期 | 修訂版本 | 下載正式版檔案 | 變更記錄 |
|---|---|---|---|
| 2024 年 9 月 | 1.2 | 模組化基礎裝備 rev1.2 |
|
購買模組化支架系統
建議向下列合格供應商購買模組化支架系統、選購的遠距延伸支架，以及配件。
Byte Bridge Inc.
美國：1502 Crocker Ave, Hayward, CA 94544-7037
中國：上海市徐匯區中山西路 1600 號宏匯國際廣場 A 座 22 樓 06-08 室，200235
www.bytebt.com
androidpartner@bytebt.com
美國：+1-510-373-8899
中國：+86-400-8866-490JFT CO LTD 捷富通科技有限公司 (原名 MYWAY DESIGN)
中國：上海市閔行區吳涇鎮和艾路 22 弄 40 號 中國
臺灣：4F., 臺灣新北市新莊區福營路 163 號 (郵遞區號：242)
www.jftcoltd.com
service@jfttec.com 或 its.sales@jfttec.com
中國：+86-021-64909136
臺灣：886-2-29089060
機械圖
以下是模組化底座的機械圖。
圖 4. 模組化底座的機械圖
設定基礎裝備
請按照下列步驟設定模組化基礎骨架。
向合格供應商購買模組化攝影機架系統。
請確認您已備妥下表中的所有元件 (如圖 4 所示)。
元件 數量 模組化基礎骨架 1 手機支架 2 平板電腦支架 1 12V 電源供應器 (通過 UL 認證，至少 1A) 1 光圈 1
圖 5. 模組化基礎裝備元件。
視設定而定，請確認您擁有下表中的必要配件 (如圖 5 所示)。這些配件可向合格供應商購買。
產品 數量 燈光控制器 (最多可控制 3 個燈具) 1 照明控制器專用的 5V 電源供應器 1 將燈具連接至模組化底座的 DC 桶式電纜 1 筒狀接頭直流電源線轉接頭 (5.5 公釐 x 2.1 公釐轉 3.5 公釐 x 1.35 公釐) 1 USB A 傳輸線對 USB 傳輸線 1 摺疊式套件 (如果 DUT 是摺疊式裝置) 1
圖 6. 模組化基礎骨架的選用項目。
請採取下列任一做法，確保沒有漏光：
- 製作適合 DUT 攝影機模組的光圈，並確保沒有漏光 (如圖 6 所示)。孔徑可從提供的泡棉板上切割，或由合格供應商設定。如要確保圖形方向正確，後置鏡頭朝向裝置的 DUT 會逆時針旋轉 90°，前置鏡頭朝向裝置的 DUT 則會順時針旋轉 90°。請確認光圈設定正確無誤。
圖 7. 製作光圈，防止光線洩漏。
- 使用深色布幕遮蓋裝置，防止漏光，不需要開孔。(如圖 7 所示)。
圖 8. 使用布簾防止漏光。
使用尼龍螺栓和螺帽，將標準手機架或可摺疊手機架安裝到前置手機安裝面板上，並調整至適當高度，如圖 8 所示。
圖 9.安裝光圈和手機支架。
使用尼龍螺栓和螺帽，將平板電腦支架安裝在平板電腦安裝面板上適當的高度。
如圖 9 所示，安裝螢幕平板電腦，並將平板電腦連線至主機。使用吸盤固定平板電腦。
圖 10. 安裝平板電腦。
如要簡化螢幕上的操作，請先設定 DUT，再安裝 DUT。
掛接 DUT 並連線至主機。
對齊 DUT，讓攝影機模組中心對齊平板電腦中心 (或非常靠近平板電腦中心)。如要調整高度，請鬆開手機安裝螺栓，然後向上或向下滑動支架。對齊後，請用支架柱塞固定 DUT。
圖 11. 安裝 DUT。
如要供電給燈光，請將燈光電線從底座連接至下列其中一個裝置：
- 12V 電源供應器
圖 12. 燈具連接 12V 電源供應器。
- 燈光控制器 (可能需要轉接器)
圖 13. 燈具已連線至照明控制器。
完成模組化底座設備的設定後，請設定主機和測試環境 (設定 CTS)。如為 config.yml 檔案，請使用下列設定：
chart\_distance= 22lighting\_ch= [已連線的控制器通道]，如果未使用照明控制器，則保留原樣。
Flexi-Tele 擴充裝置設定
如果你在 2026 年 3 月前購買模組化底座，可能需要進行小規模改造，才能搭配彈性延伸桿使用。這項修改作業可修正前板擋住 DUT 望遠鏡頭視野的問題，也能搭配固定長度的望遠擴充裝置使用。
請按照下列步驟改造模組化底座。
取下固定前板的四個頂部螺絲，以及底部的四個螺絲。
圖 14. 固定前板的螺絲。
(選用) 將手機固定板以螺栓鎖上或黏到前板上，確保兩塊板子能一起取下。
圖 15. 手機固定板和前板的螺栓。
(選用) 如果設備的底部到頂部燈光電源線連接到前板，請使用電工膠帶或束帶支架將其移至側邊。
圖 16. 底部到頂部的電源線已移至側邊。
將模組化底座支架連接至彈性延伸支架。
示範影片
這部影片示範如何設定彈性遙控延伸桿：
固定長度伸縮式延伸桿的設備設定
請按照下列步驟設定選用的攝影機延伸支架。
向合格供應商購買模組化底座和長焦延伸底座。您可以使用製作檔案建構支架，但我們不建議這麼做，因為必須準確切割和組裝，才能確保延伸支架沒有合身問題。
確認您有可正常運作的模組化底座和延伸桿 (如圖 13 所示)。
圖 17. 模組化底座，附伸縮桿。
徒手拆下 6 個尼龍螺栓 (兩側各 3 個)，取下手機固定面板。
圖 18. 用手移除醒目顯示區域的 6 個尼龍螺栓。
將底座和遠距擴充裝置放在測試執行的表面上。為避免安裝點承受壓力，我們不建議移動組裝好的攝影機。
將延長支架就位，使延長支架凸片上的 6 個凹槽與底座支架上的 6 個孔洞對齊。
圖 19. 將凹槽與孔洞對齊。
安裝 6 個螺栓，將延長支架固定到底座支架上。安裝螺絲時，請輕輕將 2 個支架推在一起，確保沒有縫隙，以免漏光 (如有需要，請同事協助)。用手旋緊螺栓。
圖 20. 附加基本和擴充支架。
如基本裝置設定所述，設定光圈 (或窗簾)，並安裝手機支架和 DUT。
圖 21. 安裝手機支架和 DUT。
完成擴充裝置的設定後，請設定主機和測試環境 (設定 CTS)。如為 config.yml 檔案，請使用下列設定：
chart_distance= [DUT 到平板電腦的總距離]lighting_ch= [已連線的控制通道]，如果未使用照明控制器，則保留原樣。
解除安裝擴充功能設備
如要解除安裝擴充功能設備，請反向操作安裝步驟。安裝平板電腦安裝面板時，請將面板推向底座，確保沒有縫隙，以免漏光 (如圖 17 所示)。用手旋緊螺栓。
圖 22. 將平板電腦安裝面板推向底座。
常見問題 (FAQ)
為什麼在遠端攝影機設定中，場景會遭到裁剪？

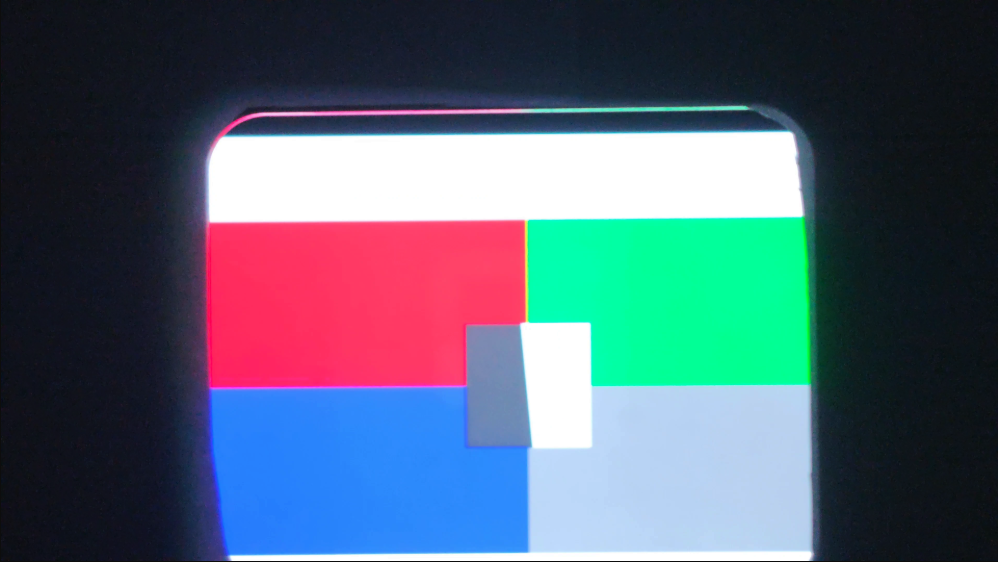

圖 23. 手機板在底座支架中裁剪場景。
如果底座和長焦延伸裝置之間的手機板擋住長焦鏡頭的視野，就會發生這種情況。請務必先用螺絲起子取下手機板，再繼續進行測試。
圖 24. 從底座支架上取下手機板。
為什麼執行 ITS 時，燈光會顯得昏暗，或出現驗證燈光錯誤？
如果燈架的照明變暗，就會觸發這項錯誤。照明變暗可能是因為電源供應器和 LED 燈因老化或使用而衰退，也可能是電源供應器故障。如要解決這個問題，請按照下列步驟操作：
確認燈具正常運作：
- 更換電源供應器 (UL 列名 12 伏特，至少 2 安培)。
- 更換 LED (請參閱物料清單或洽詢供應商以瞭解詳情)。
為確保 LED 燈的照度達到適當程度 (100 至 300)，請使用數位電錶測試照度。(本例中使用 Contempo Views 的 YF-1065 照度計)。將照度計放在平板電腦側邊，並轉到 2000 lux 測量光線 (如圖 21 所示)。
圖 25. Contempo Views 的 YF-1065。
圖 26. 使用平板電腦支架從側面測量光線的照度計。
請根據測得的照度值採取適當步驟：
- 如果亮度合適，請將前後板旋入鞋帶。
- 如果燈光亮度不正確，請確認 LED 和電源供應器零件編號是否正確。
注意事項
以下列舉常見的製造錯誤，這些錯誤可能會導致測試不穩定。
背板，平板電腦孔洞已穿孔。這會導致
find_circle測試失敗，因為螺絲孔會產生額外的圓圈。
圖 27. 背面有洞的背板。
缺少木栓。導致光擋在運送過程中滑出。
圖 28. 燈光擋板缺少定位銷。
非 UL 列名的電源供應器。使用符合 UL 標準的電源插頭，可滿足標示的規格。這對安全操作燈具至關重要。
圖 29. UL 認證電源供應器範例。
平板電腦或手機支架上的螺絲鬆脫，無法支撐平板電腦或手機的重量。這通常是螺紋損壞所致，表示孔洞需要重新穿線。
圖 30. 螺紋損壞的孔洞。
