نظام تجهيز معياري

يدعم نظام التحميل المكوَّن من عدة وحدات أتمتة اختبار تكنولوجيا المعلومات ويتألف من بلاستيك التحكم الرقمي الحاسبي (CNC) القطع من رسومات التصميم بمساعدة الكمبيوتر (CAD) وجهاز لوحي للمخطط وجهاز قيد الاختبار (DUT). ويتألف نظام الجهاز القائم على الوحدات من منصة قاعدة وأداة اختيارية جهاز تمديد الهاتف. ويبلغ مسافة قياس تجهيز القاعدة المعيارية عن طريق الرسم البياني 22 سم، اختبار كاميرات الأجهزة المحمولة مع درجة حرارة تتراوح من 60 درجة إلى 120 درجة. الجهاز الأساسي إجراء الاختبار بتدوير 90 درجة مع استخدام DUT في الأعلى (كما هو موضح في الشكل 2).

تتوافق منصة الإضافة عن بُعد مع اختبار الكاميرات ذات الحد الأدنى الطويل البعد البؤري (الكاميرات المقرّبة). تم تثبيت جهاز الإضافة المغناطيسية في الأداة الأساسية ويمكنها زيادة مسافة الرسم البياني لتصل إلى 100 سم.

الشكل 1. آلة قاعدة معيارية

الشكل 2. تم تدوير جهاز القاعدة المعياري بمقدار 90 درجة.

سجلّ النُّسخ السابقة

يصف الجدول التالي محفوظات نظام التجهيز النمطي ويتضمن روابط تنزيل لكل إصدار من ملفات الإنتاج.

التاريخ	مراجعة	تنزيل ملف الإنتاج	سجلّ التغيير
يونيو 2024	1.2	جهاز قاعدة معيارية rev1.2	الإصدار الأول

شراء نظام تجهيز معياري

ننصحك بشراء نظام التجهيز القائم على الوحدات، ونظام تمديد الهاتف الاختياري، والملحقات من أحد الموردين المؤهلين التاليين.

• Byte Bridge Inc.
  الولايات المتحدة الأمريكية: 1502 Crocker Ave, Hayward, CA 94544-7037
  الصين: 22F #06-08, Hongwell International Plaza Tower A، 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  www.bytebt.com
  androidpartner@bytebt.com
  الولايات المتحدة الأمريكية: +1-510-373-8899
  الصين: +86-400-8866-490

• تصميم MYWAY
  4F., رقم 163، Fu-Ying Road، منطقة XinZhuang، مدينة تايبيه الجديدة 242، تايوان
  twmyway.com
  sales@myway.tw
  +886-2-29089060

رسومات ميكانيكية

في ما يلي رسم ميكانيكي للأداة الأساسية المكوَّنة من أجزاء.

الشكل 3. رسم ميكانيكي للأداة القاعدية المعيارية

إعداد الجهاز الأساسي

اتّبِع الخطوات التالية لإعداد جهاز قاعدة مفصَّل.

1. شراء نظام تجهيز معياري من مورد مؤهل.

2. تأكد من توافر جميع المكونات في الجدول التالي (العناصر المعروضة في الشكل 4).

   المكوّن	الكمية
   منصة قاعدة معيارية	1
   حامل تثبيت الهاتف	2
   دعامة لتثبيت الجهاز اللوحي	1
   مصدر طاقة بجهد 12 فولت (UL مُدرج، 1 أمبير كحد أدنى)	1
   فتحة العدسة	1



   الشكل 4. تمثّل هذه السمة مكوّنات المنصة الأساسية.

3. بناءً على إعداداتك، تأكَّد من توفُّر الملحقات اللازمة في الجدول التالي (كما هو موضح في الشكل 5). يمكن شراء هذه الملحقات من بائع مؤهّل.

   اسم	الكمية
   وحدة تحكّم بالإضاءة (يمكنها التحكّم في ما يصل إلى 3 منصّات)	1
   إمداد طاقة بجهد 5 فولت لوحدة التحكم في الإضاءة	1
   كابل يحتوي على برميل تيار مستمر لتوصيل الإضاءة بالأداة الأساسية المكونة من وحدات	1
   محوّل كابلات برميل تيار مستمر (5.5 ملم × 2.1 ملم إلى 3.5 ملم × 1.35 ملم)	1
   كابل USB A إلى كابل USB	1
   مجموعة أدوات قابلة للطي (إذا كان جهاز DUT عبارة عن جهاز قابل للطي)	1



   الشكل 5. تمثّل هذه السمة عناصر اختيارية في المنصة الأساسية المعيارية.

4. تأكَّد من عدم تسرّب الضوء من خلال تنفيذ أيّ مما يلي:

   1. اصنع فتحة عدسة تناسب وحدة الكاميرا في منع فقدان البيانات (DUT) ليس هناك تسرُّب للضوء (كما هو موضح في الشكل 6). يمكن قص فتحات العدسة من الألواح الإسفنجية التي يقدمها أو يتم إعدادها من قبل بائع مؤهل. للحصول على اتجاه الشكل بشكل صحيح، لا يتم تجاوز الجهازَين مع توجيه الكاميرا الخلفية إلى الجهاز يتم تدويرها بزاوية 90 درجة عكس اتجاه عقارب الساعة وDUT مع مواجهة الكاميرا الأمامية يتم تدوير الجهاز بزاوية 90 درجة في اتجاه عقارب الساعة. تأكَّد من ضبط فتحات العدسة. وفقًا لذلك.



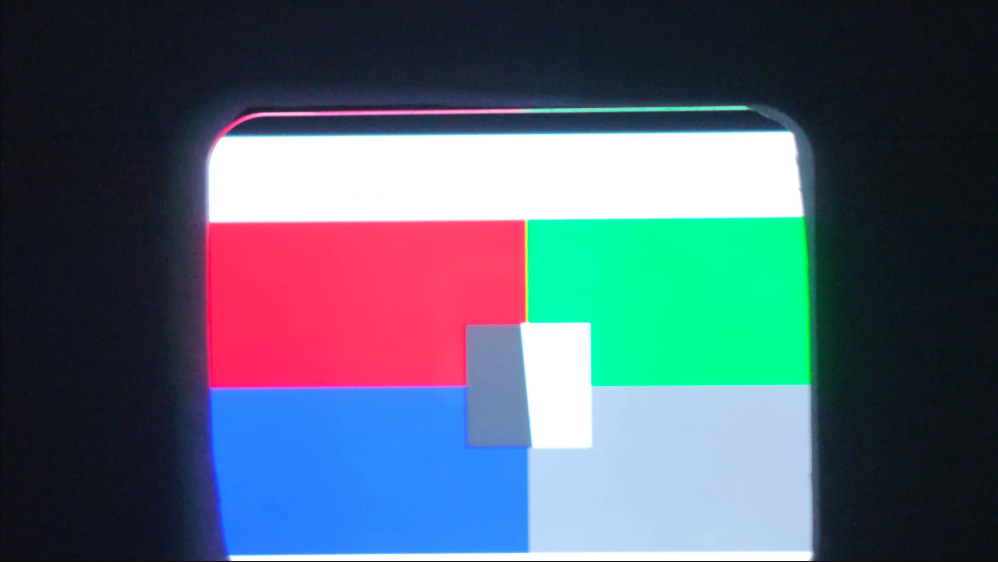

      الشكل 6. اختر فتحات العدسة لمنع تسرُّب الضوء.

   2. استخدام درّاجة داكنة لتغطية التجهيز لمنع تسرُّب الضوء، وحجب فتحات العدسة مطلوبة. (كما هو موضح في الشكل 7).



      الشكل 7. منع تسرُّب الضوء باستخدام لفافة

5. تركيب قاعدة تثبيت عادية للهاتف أو حامل هاتف قابل للطيّ في الجهة الأمامية لوحة تثبيت الهاتف على ارتفاع مناسب باستخدام مسمار نايلون ومسمار كما هو موضح في الشكل 8.



   الشكل 8. تركيب فتحة العدسة وتثبيت الهاتف

6. تركيب قاعدة تثبيت الجهاز اللوحي على لوحة تثبيت الجهاز اللوحي في مكان مناسب الارتفاع باستخدام مسمار نايلون وجوز.

7. تثبيت الجهاز اللوحي للعرض وتوصيل الجهاز اللوحي بالمضيف كما هو موضح في الشكل 9. ثبِّت الجهاز اللوحي بمكبس.



   الشكل 9. تركيب جهاز لوحي.

8. لتسهيل التشغيل على الشاشة، إعداد DUT قبل تثبيت DUT.

9. تحميل DUT والاتصال بالمضيف.

10. محاذاة DUT بحيث تتم محاذاة مركز وحدة الكاميرا مع (أو قريبًا جدًا من وسط الجهاز اللوحي. لضبط الارتفاع، عليك فك براغي تثبيت الهاتف ومرِّر قاعدة التثبيت للأعلى أو للأسفل. عند المحاذاة، تأمين DUT باستخدام مكبس التثبيت.



    الشكل 10. تثبيت DUT.

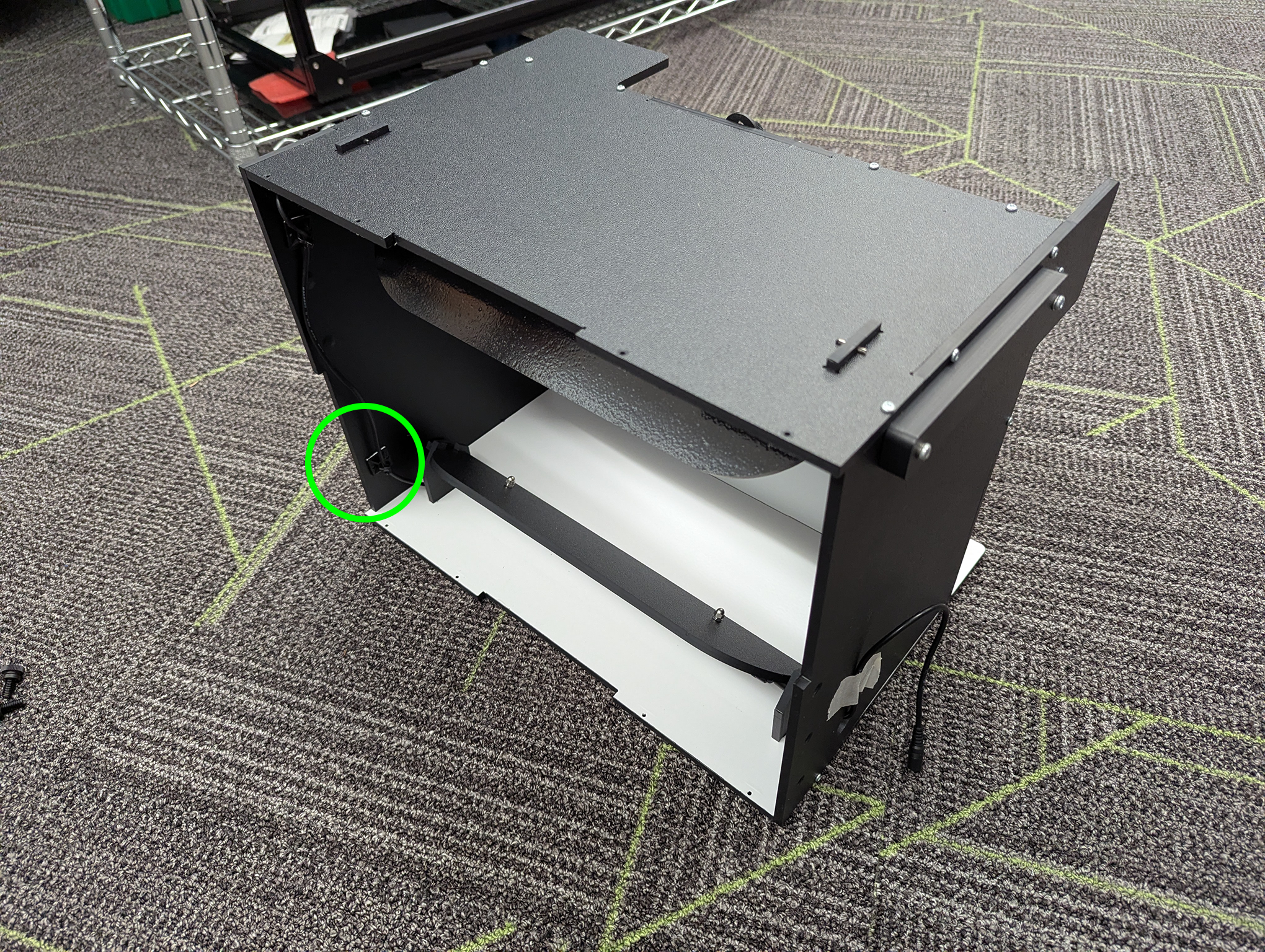

11. بالنسبة إلى الإضاءة، عليك توصيل كابل الإضاءة من جهاز القاعدة بأحد التالي:

    1. مصدر طاقة بجهد 12 فولت



       الشكل 11. تم توصيل الضوء بمصدر طاقة بجهد 12 فولت.

    2. وحدة التحكّم بالإضاءة (قد تحتاج إلى محوّل)



       الشكل 12. تم توصيل الضوء بوحدة التحكّم في الإضاءة.

عند الانتهاء من إعداد الجهاز الأساسي المكون من أجزاء، اضبط إعدادات المضيف بيئة اختبار (إعداد CTS). بالنسبة إلى الملف config.yml، استخدِم الإعدادات التالية:

• chart\_distance = 22
• lighting\_ch = [قناة وحدة التحكّم المرتبطة]، أو تركها كما هي إذا لم تكن باستخدام وحدة تحكم في الإضاءة.

إعداد جهاز تمديد الهاتف المقرّب

اتَّبِع هذه الخطوات لإعداد الجهاز الاختياري للإضافات المقرّبة.

1. اشترِ الجهاز الأساسي المكوَّن من عدة وحدات وأداة إضافة التلفاز من خلال الاستعانة بخبير مؤهّل البائع. يمكن بناء الجهاز باستخدام ملفات الإنتاج ولكن هذا ليس موصى به لأن القطع والتجميع يجب أن يكون دقيقين لضمان حيث لا تحتوي أداة الإضافات على أي مشكلات تتعلق بالملاءمة.

2. التأكّد من توفّر جهاز أساسي يعمل كوحدة يعمل وأداة تمديد الهاتف عن بُعد (كما هو موضّح في الشكل 13).



   الشكل 13. جهاز قاعدة معياري مزوّد بملحق عن بُعد

3. إزالة لوحة تثبيت الهاتف عن طريق إزالة 6 مسامير نايلون يدويًا (3 مسامير). كل جانب).

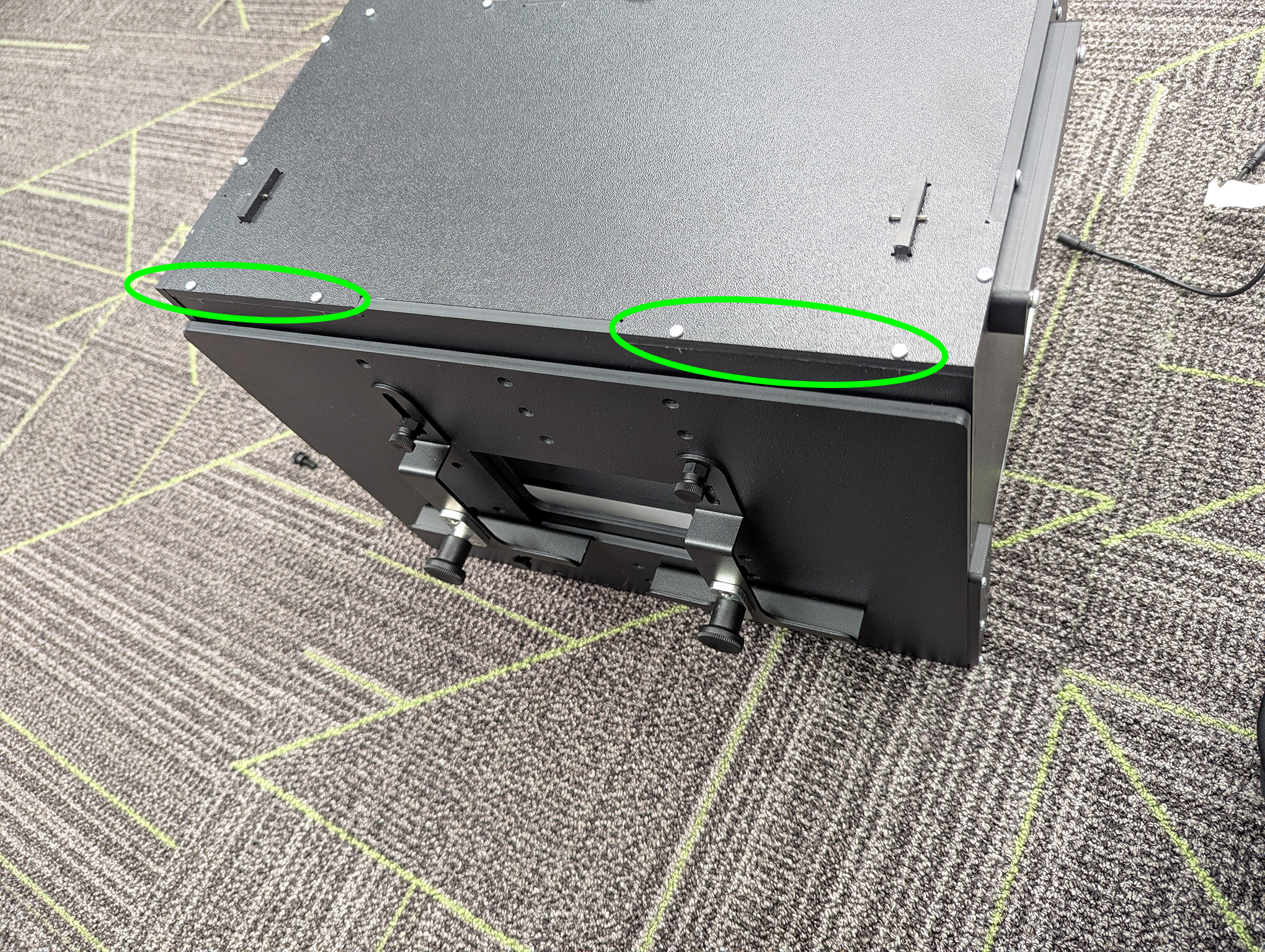

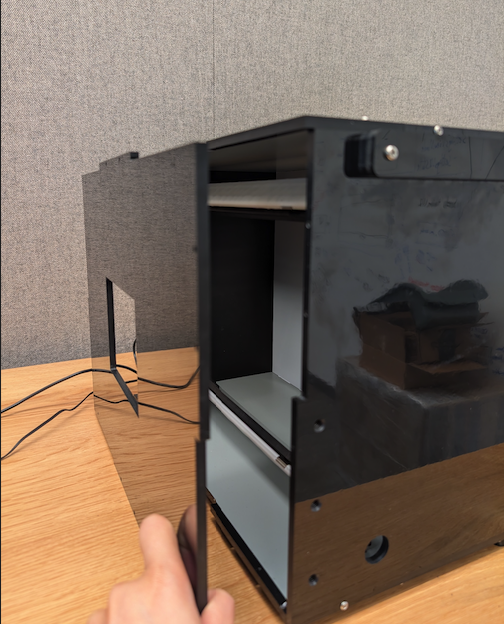

   الشكل 14. إزالة 6 براغي من النايلون في المنطقة المميّزة يدويًا.

4. ضَع القاعدة الأساسية وأداة تمديد الهاتف على السطح حيث يتم إجراء الاختبارات المنهجية. لتجنُّب الضغط على نقاط التثبيت، لا ننصح تحريك الجهاز المجمّع.

5. ضَع حامل التمديد في مكانه بحيث تكون الفتحات الستة على أداة الإضافة. مع الثقوب الستة على جهاز القاعدة.



   الشكل 15. محاذاة الخانات مع الثقوب

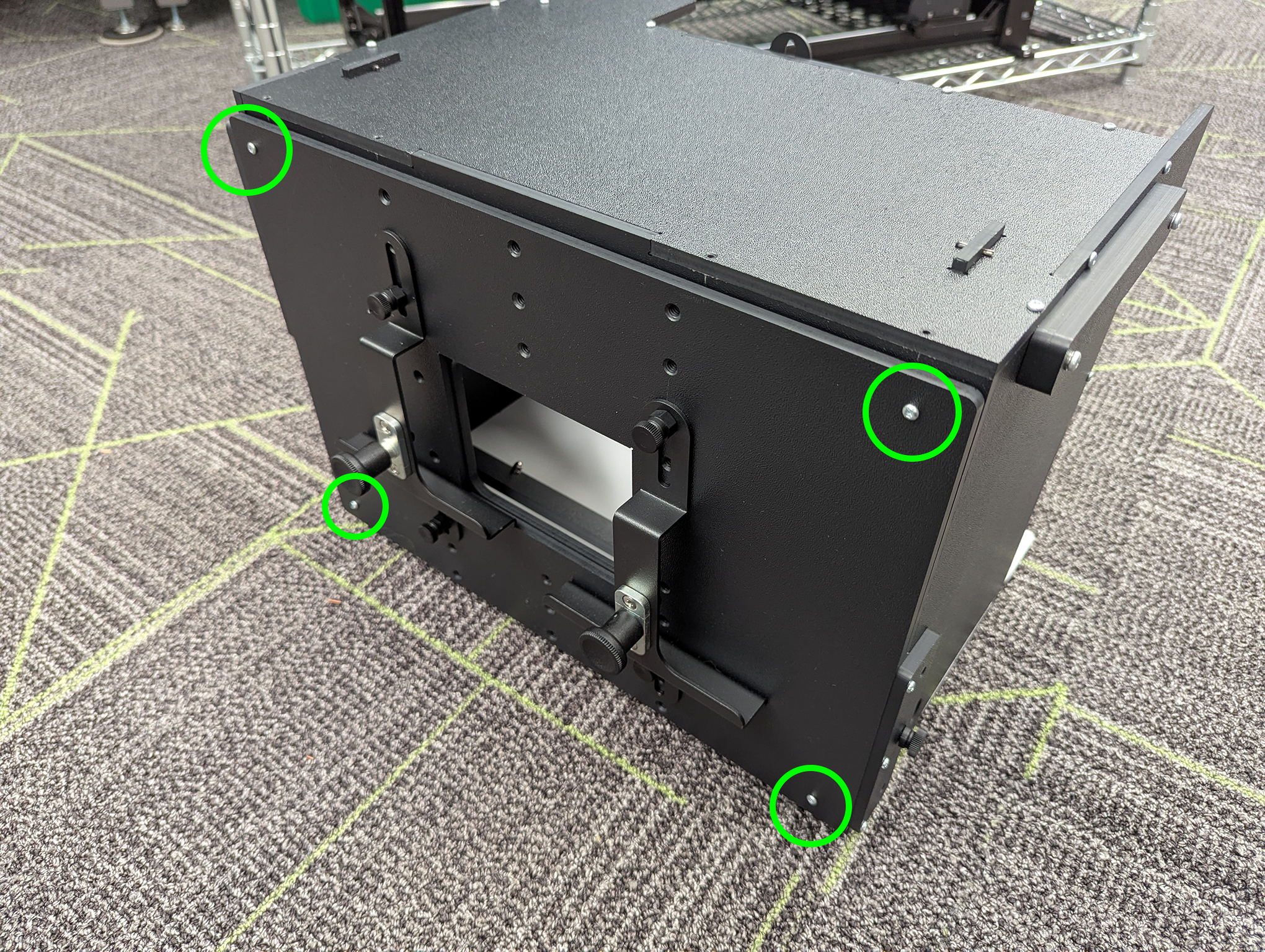

6. عليك تثبيت أداة التمديد بالأداة الأساسية عن طريق تركيب البراغي الستة. بينما وتثبيت البراغي وادفع برفق اثنين من أدوات التثبيت معًا للتأكد عدم وجود فجوات لتسرُّب الضوء (اطلب المساعدة من زميلك حسب الضرورة). لليد إحكام ربط البراغي.



   الشكل 16. قاعدة تثبيت ومنصات التمديد

7. ضبط فتحة العدسة (أو الستائر) وتثبيت قواعد تثبيت الهاتف وأدوات التحكّم في البيانات (DUT) كما هو موضّح في إعداد الجهاز الأساسي.



   الشكل 17. تثبيت حوامل الهواتف وDUT

عند الانتهاء من إعداد جهاز الإضافة، قم بإعداد المضيف بيئة اختبار (إعداد CTS). بالنسبة إلى الملف config.yml، استخدِم الإعدادات التالية:

• chart_distance = [إجمالي المسافة من DUT إلى الجهاز اللوحي]
• lighting_ch = [قناة التحكّم المرتبطة]، أو تركها كما هي إذا لم تكن بدون استخدام وحدة تحكم في الإضاءة.

إلغاء تثبيت جهاز الإضافات

لإلغاء تثبيت جهاز الإضافة، اتّبِع خطوات التثبيت عكسيًا. عند تركيب لوحة تثبيت الجهاز اللوحي، ادفع اللوحة مقابل القاعدة. لضمان عدم وجود فجوات لتسرُّب الضوء (كما هو موضح في الشكل 17). يجب إحكام ربط البراغي باليد.

الشكل 18. دفع لوحة تثبيت الجهاز اللوحي في مواجهة الجهاز الأساسي

الأسئلة الشائعة

لماذا تظهر الأضواء خافتة أو سبب ظهور خطأ التأكّد من صحة الإضاءة عند تشغيل تكنولوجيا المعلومات؟

ويظهر هذا الخطأ عندما تصبح الإضاءة في الجهاز باهتًا، وهو الأمر الذي يمكن أن تحدث بسبب تدهور إمداد الطاقة وإضاءة LED بسبب تقدم العمر أو الاستخدام المعيب في مصدر الطاقة. لحل هذه المشكلة، يمكنك اتباع الخطوات التالية:

1. تأكَّد من أنّ الإضاءة تعمل بشكل صحيح:

   • استبدِل مصدر الطاقة (UL مذكورة بجهد 12 فولت، 2 أمبير على الأقل).
   • استبدِل مصباح LED (راجِع BOM أو تواصَل مع المورِّد للاطّلاع على مزيد من المعلومات). المعلومات).

2. للتأكّد من أنّ ضوء مصباح LED في المستوى المناسب (من 100 إلى 130)، اختبر اللوكس باستخدام عدّاد رقمي. (مقياس اللوكس YF-1065 تم استخدام من قِبل Contempo Watch في هذا مثال.) ضع مقياس الضوء على جانب الجهاز اللوحي وأدِره إلى 2000 لوكس لقياس الضوء (كما هو موضّح في الشكل 20).



   الشكل 19. YF-1065 by Contempo views.



   الشكل 20. مقياس لوكس لقياس الضوء من الجانب مع قاعدة تثبيت الجهاز اللوحي

3. بناءً على قيمة اللوكس، اتبع الخطوة المناسبة:

   • إذا كان الإضاءة على المستوى الصحيح، عليك ربط اللوحة الأمامية والخلفية باستخدام البراغي. في الدانتيل.
   • إذا كان مستوى المصباح غير صحيح، تأكَّد من أنّ ضوء LED ومصدر الطاقة رقم قطعة التوريد صحيح.

أمور يجب الانتباه إليها

في ما يلي أمثلة على أخطاء التصنيع الشائعة التي يمكن أن تؤدي إلى إجراء الاختبارات. معطّل.

• لوحة خلفية تعرض ثقوبًا على الجهاز اللوحي يؤدي هذا إلى تعذُّر اختبار find_circle بسبب الدوائر الإضافية التي أنشأها ثقوب البراغي.



  الشكل 21. لوحة خلفية عليها ثقوب وداخلها ثقوب

• المسامير مفقودة. ويتسبب هذا في انزلاق حواجز الضوء أثناء الشحن.



  الشكل 22. لم يتم توفير نقطة على حاجز الضوء.

• مصدر طاقة غير مدرج في قائمة UL يتوافق استخدام مصدر إمداد الطاقة UL المدرج مع والمواصفات. وهذا مهم لتشغيل الإضاءة بأمان.



  الشكل 23. مثال على مصدر طاقة مدرج في قائمة UL

• براغي الانزلاق على الجهاز اللوحي أو قاعدة الهاتف التي لا يمكن أن تدعم الوزن للجهاز اللوحي أو الهاتف. يحدث هذا عادةً بسبب تلف السلاسل إلى أن الثقب بحاجة إلى إعادة ترابط.



  الشكل 24. فتحة بها خيوط تالفة.
